UNIDAD 2
OPTICA GEOMÉTRICA

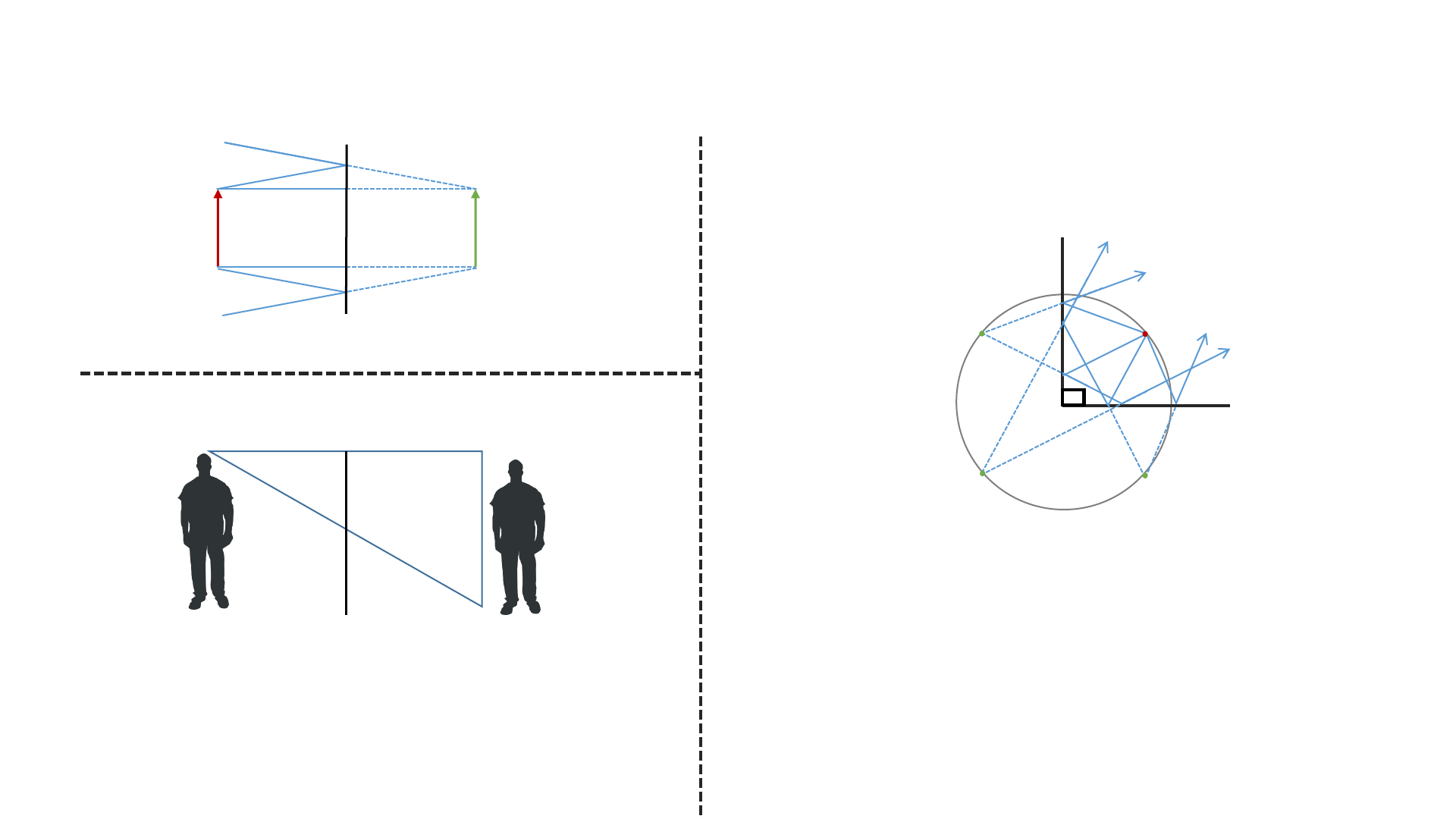

ESPEJOS PLANOS
TAMAÑO DEL ESPEJO SEGÚN IMAGEN
Se hace un triángulo para calcular el tamaño del
espejo. Para tener una imagen de igual tamaño se
necesita un espejo de la mitad del tamaño del
observador por ejemplo.
ESPEJOS ÁNGULARES
Al ser el ángulo entre ambos espejos 90°, va a haber 3 imágenes (ver en
Formulas para calcular).
Un truco muy práctico es hacer una circunferencia con el centro el cruce
de ambos espejos y de radio la distancia al objeto. Se divide al circulo en la
cantidad de imágenes + 1 y en cada división se encuentra una imagen a
excepción del objeto. (En este caso se dividió en 4 partes)

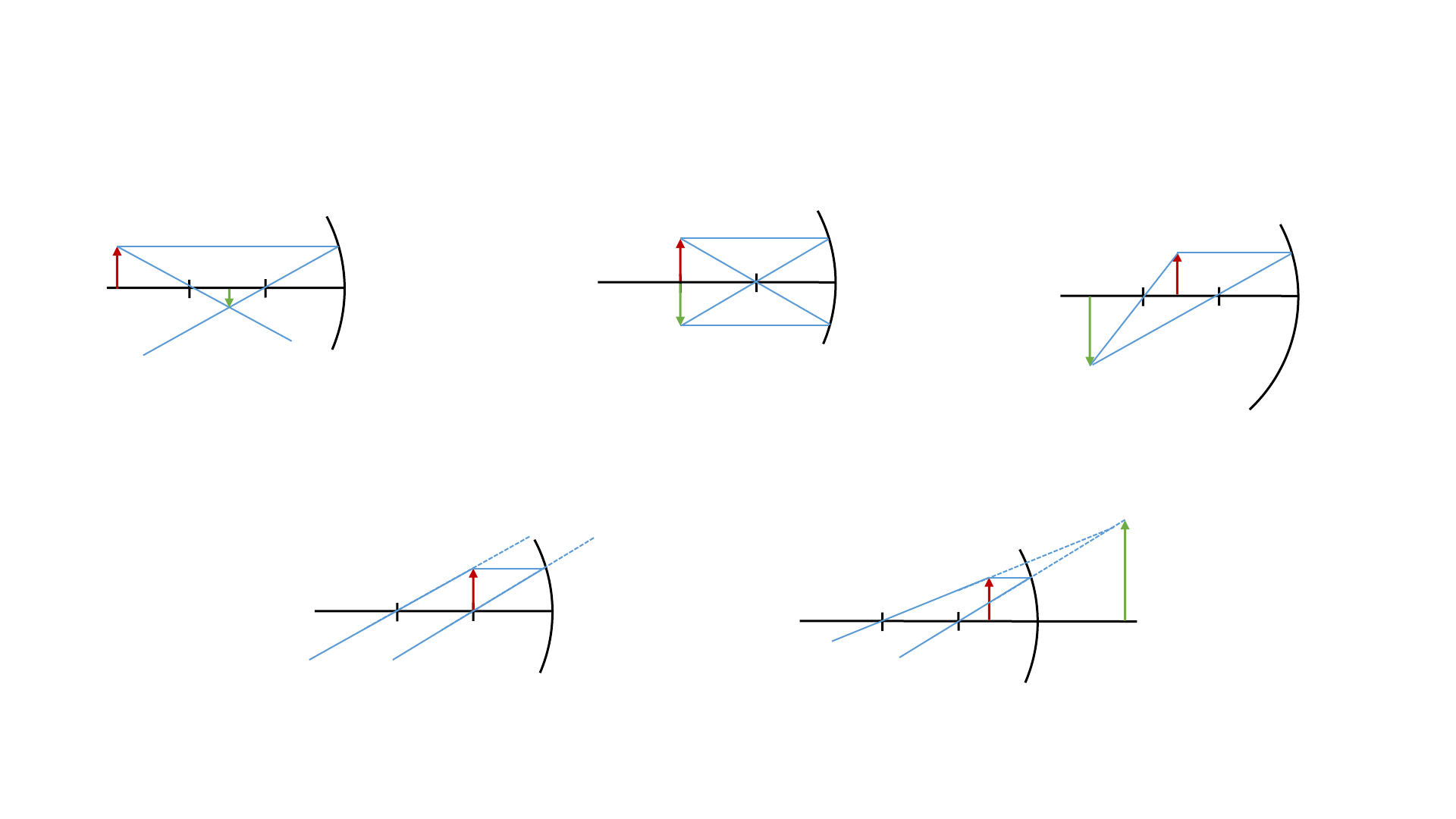

ESPEJOS CONCAVOS
C
F
MAYOR A 2F
REAL
INVERTIDA
MENOR
C
F
C = 2F
REAL
INVERTIDA
IGUAL
C
F
ENTRE 2F Y F
REAL
INVERTIDA
MAYOR
C
F
F
NO EXISTE
C
F
MENOR A F
VIRTUAL
DERECHA
MAYOR

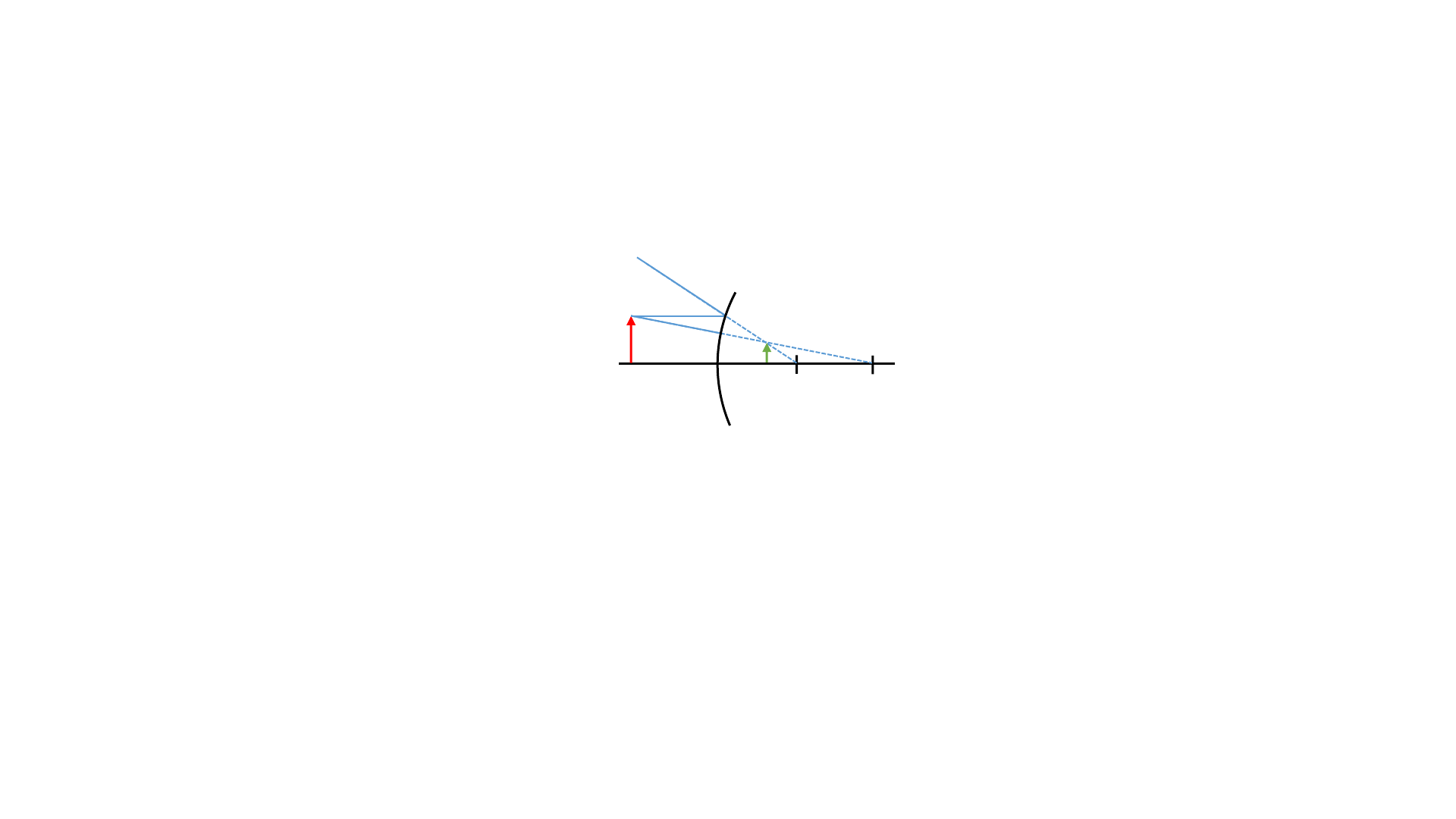

ESPEJOS CONVEXOS
(MISMO CASO PARA TODOS)
C
F
VIRTUAL
DERECHA
MENOR
NOTA: El rayo que tiene dirección al centro del espejo, se refleja en la misma dirección por donde viene, aparentándose una solalínea

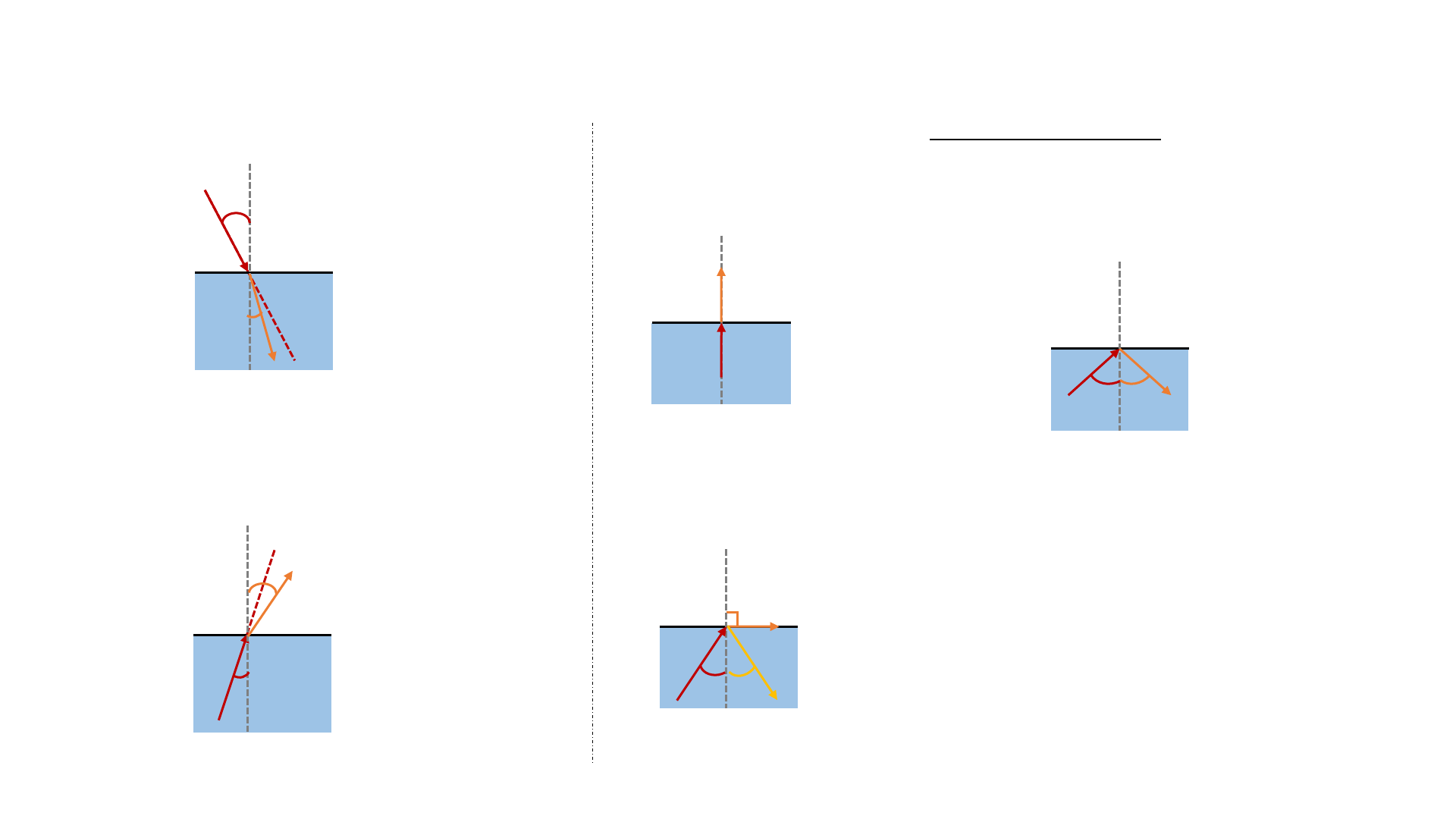

DIOPTRIO
ÁNGULO DE
REFRACCIÓN
MENOR
n = 1
n = 1,33
DE ÍNDICE MENOR A MAYOR
ÁNGULO DE
REFRACCIÓN
MAYOR
n = 1
n = 1,33
DE ÍNDICE MAYOR A MENOR
EL ÁNGULO DE INCIDENCIA
LLEGA A UN PUNTO QUE EL
ÁNGULO DE REFRACCIÓN ES
90°
𝛼
𝛼
𝛼 = ángulo
critico
INCIDE CON EL ÁNGULO CRÍTICO
RAYO SE REFRACTA CON LA
MISMA DIRECCIÓN QUE LA
NORMAL
INCIDE IGUAL QUE LA NORMAL
𝛼
𝛼
𝛼 > ángulo
critico
INCIDE CON UN ÁNGULO MAYOR
AL ÁNGULO CRÍTICO
YA NO SE REFRACTA EL
RAYO. SE LLAMA A ESTO
REFLEXIÓN TOTAL INTERNA
NOTA: Toda refracción tiene un haz
de luz reflejado (amarillo), excepto
por el primer caso. Los últimos dos
casos solo suceden cuando el rayo
va de un índice MAYOR A MENOR.
CASOS DE INCIDENCIA

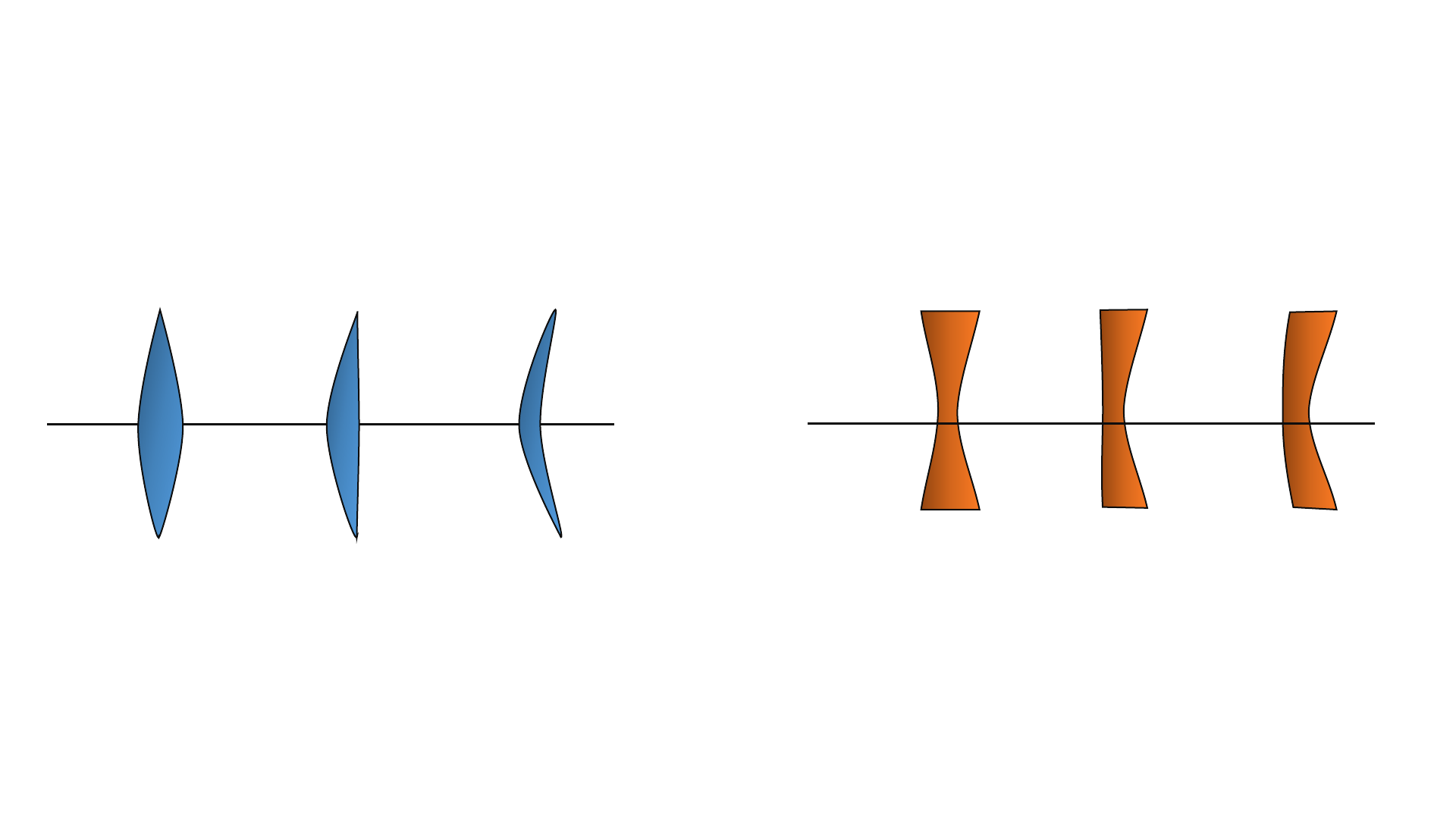

TIPOS DE LENTES DELGADAS
BICONVEXA
PLANO
-CONVEXA
MENISCO
-CONVEXA
BICÓNCAVA
PLANO
-CÓNCAVA
MENISCO
-CÓNCAVA
CONVERGENTE
DIVERGENTE
NOTA: Los radios de los lados de los meniscos son distintos

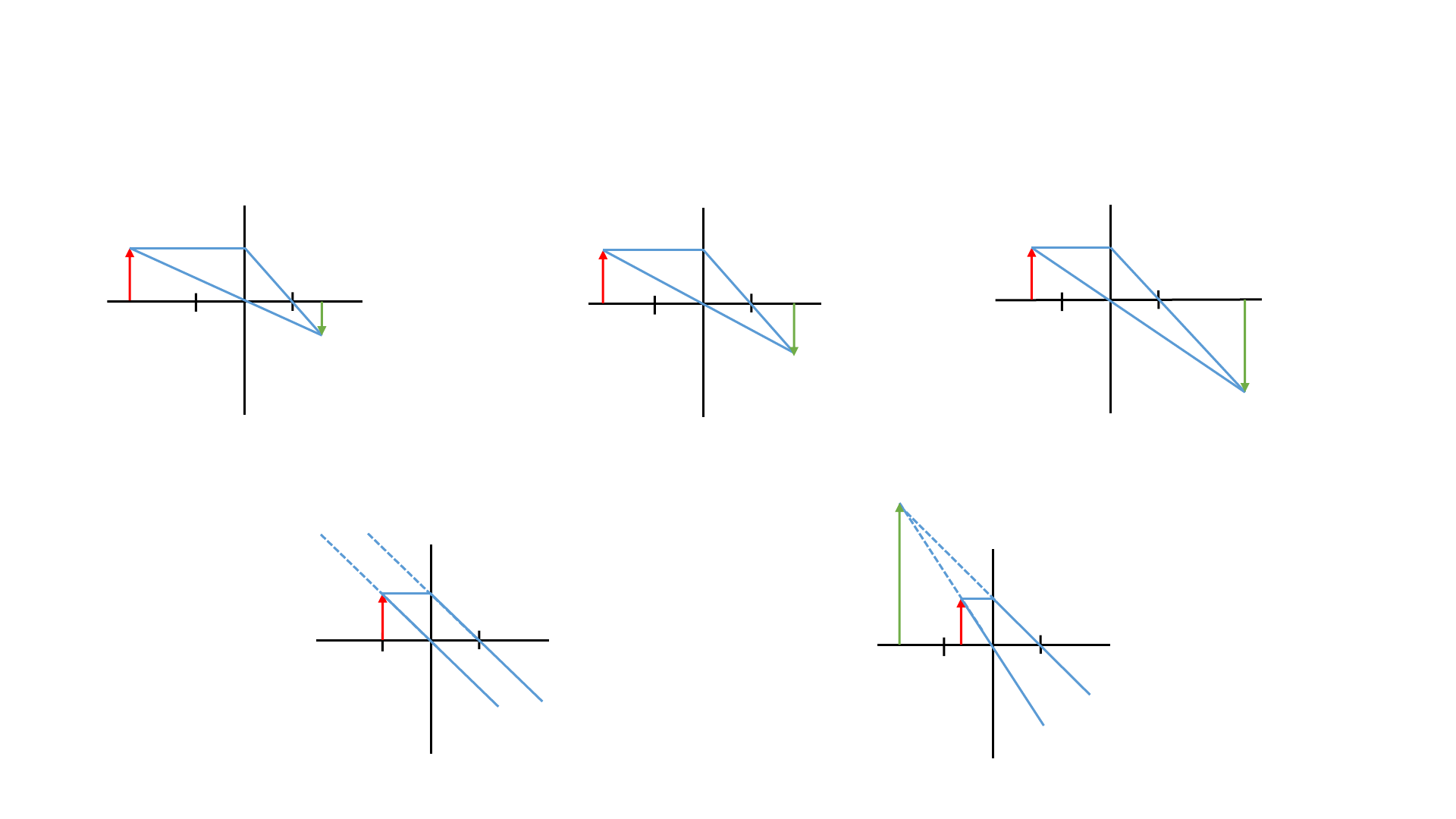

ÓPTICA DE LENTES CONVERGENTES
F
F´
MAYOR A 2F
REAL
INVERTIDA
MENOR
F
F´
2F
REAL
INVERTIDA
IGUAL
F
F´
ENTRE 2F Y F
REAL
INVERTIDA
MAYOR
F
F´
F
NO EXISTE
F
F´
MENOR A 2F
VIRTUAL
DERECHA
MAYOR
ÓPTICA DE LENTES DIVERGENTES
F
F´
ENTRE 2F Y F
VIRTUAL
DERECHA
MENOR
F
F´
MENOR A 2F
VIRTUAL
DERECHA
MENOR
F
F´
MAYOR A 2F
VIRTUAL
DERECHA
MENOR
F
F´
F
2F
VIRTUAL
DERECHA
MENOR
F
F´
F
VIRTUAL
DERECHA
MENOR
(MISMO CASO PARA TODOS)
