DIBUJO
TÉCNICO
I N T R O D U C C I Ó N A L
T E C N O L O G Í A 1
/01
R E S U M E N
El dibujo técnico es un lenguaje gráfico
universal de uso indispensable en el campo
profesional: es la representación gráfica de un
objeto para su posterior interpretación,
concreción o fabricación.
En la actualidad, no existe elemento
industrializado que no haya sido desarrollado
con algún método de comunicación técnica, por
consiguiente la interpretación y representación
de los mismos adquieren un papel fundamental.
FORMATO DE entrega
Hojas impresas y archivo único
digital PDF (1 sólo archivo
multipágina) vía Campus Virtual y
Classroom.
condiciones de
aprobación
Presentación de todos los
elementos de la entrega en el
tiempo y forma acordado con el
docente.
cat. pa gl ia ni ti .t 1@ fa du .u ba .a r
te cn o1 pa gl ia ni ti
01
Responde las preguntas
a - ¿Qué es el dibujo mecánico? ¿Cuáles son sos principales usos?
b - ¿Cuál es la diferencia a nivel representativo entre corte y sección?
c - Represente en forma de esquema el punto b.
02
Indique las partes del calibre y su función
03

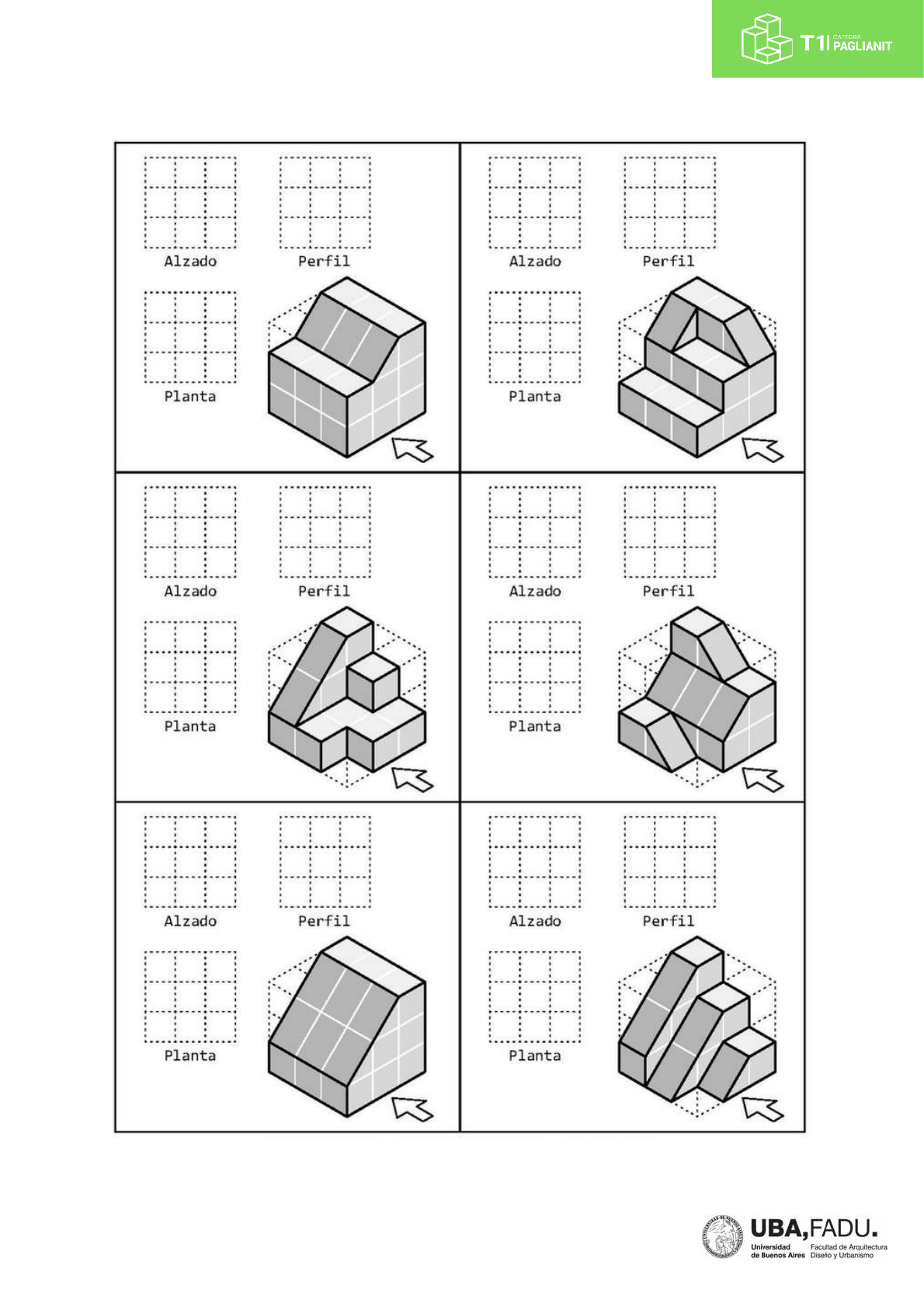

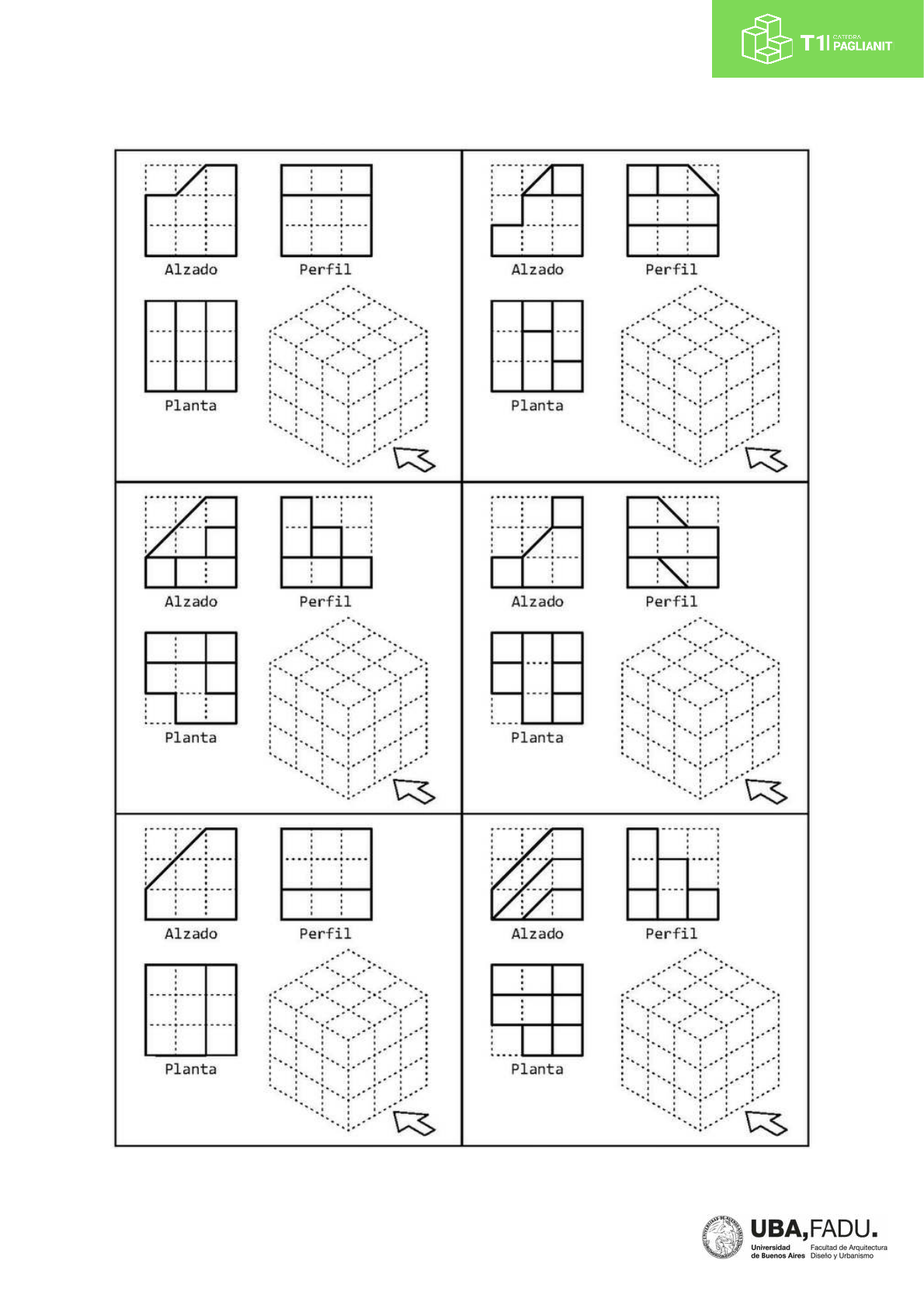

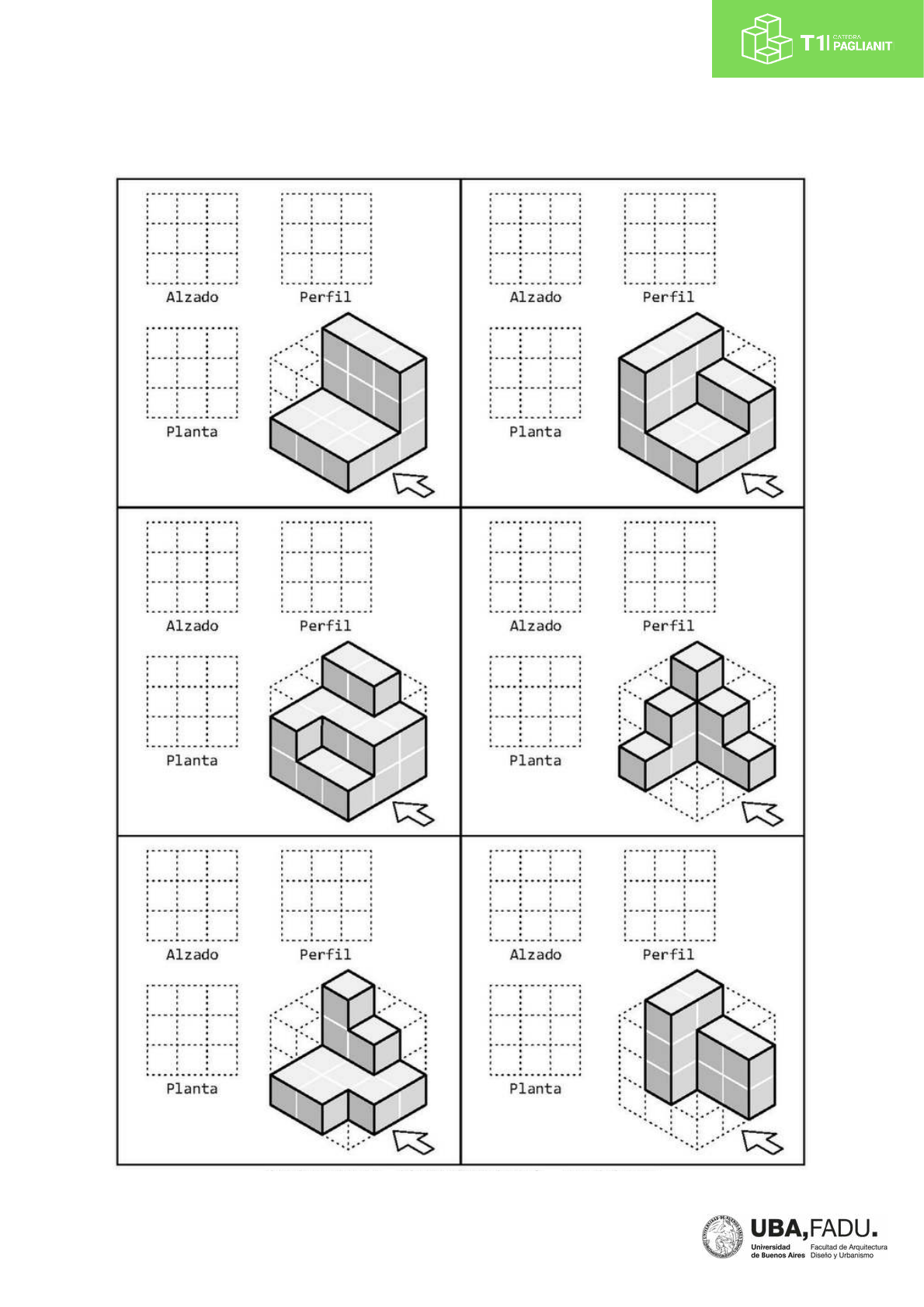

Complete las vistas faltantes
04

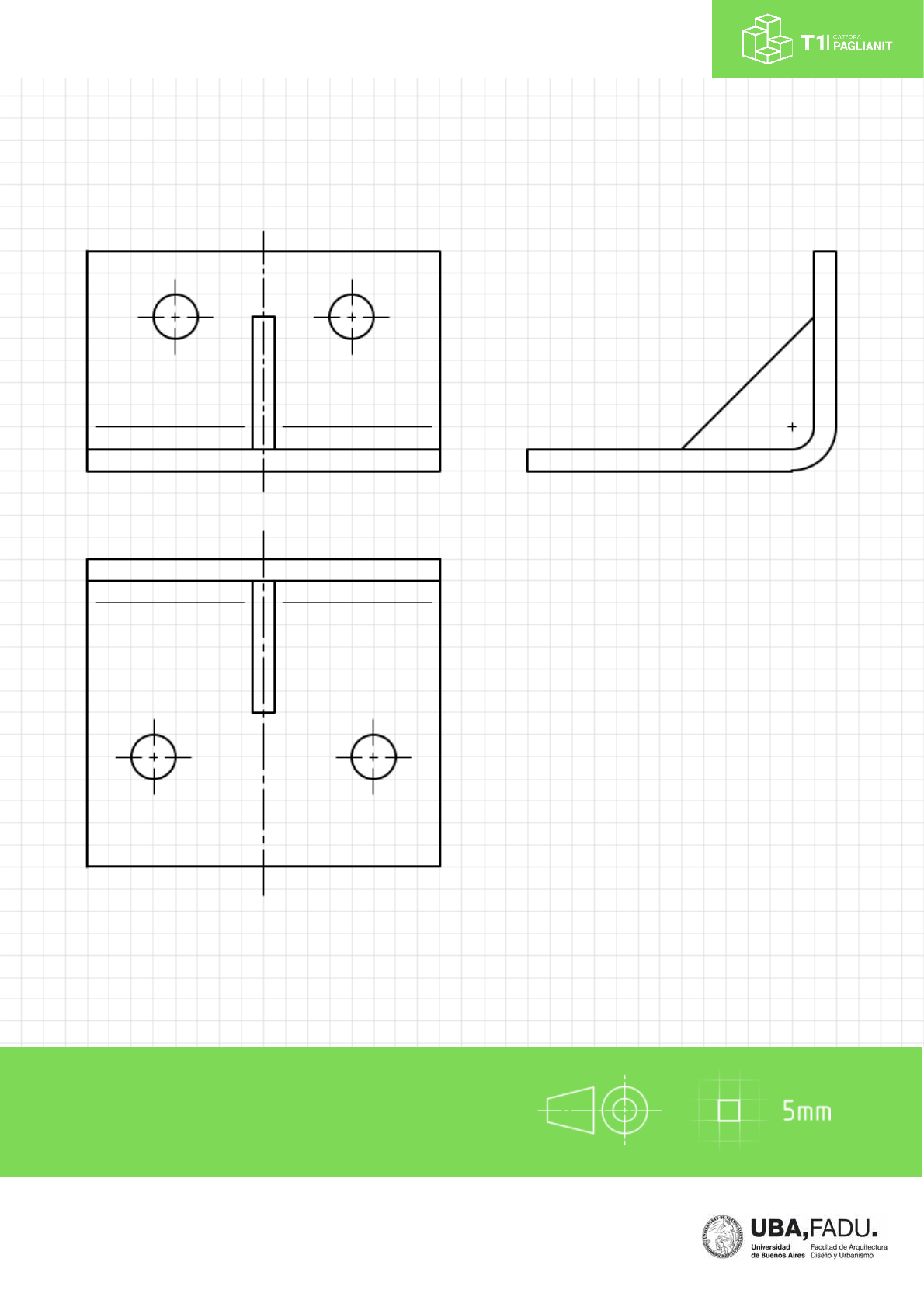

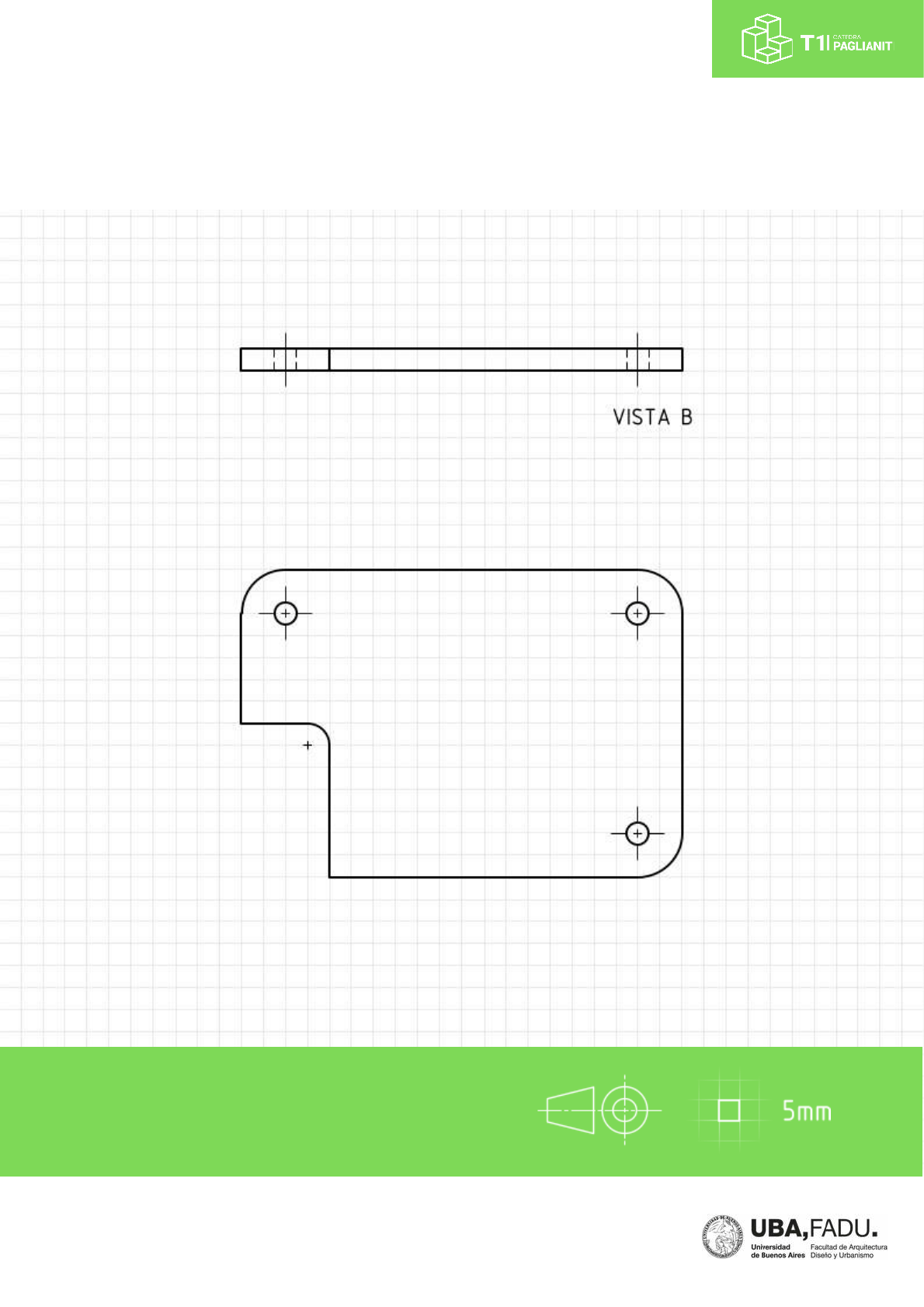

En cada caso acotar la pieza y corregir los
errores de proyección, si los hubiera.

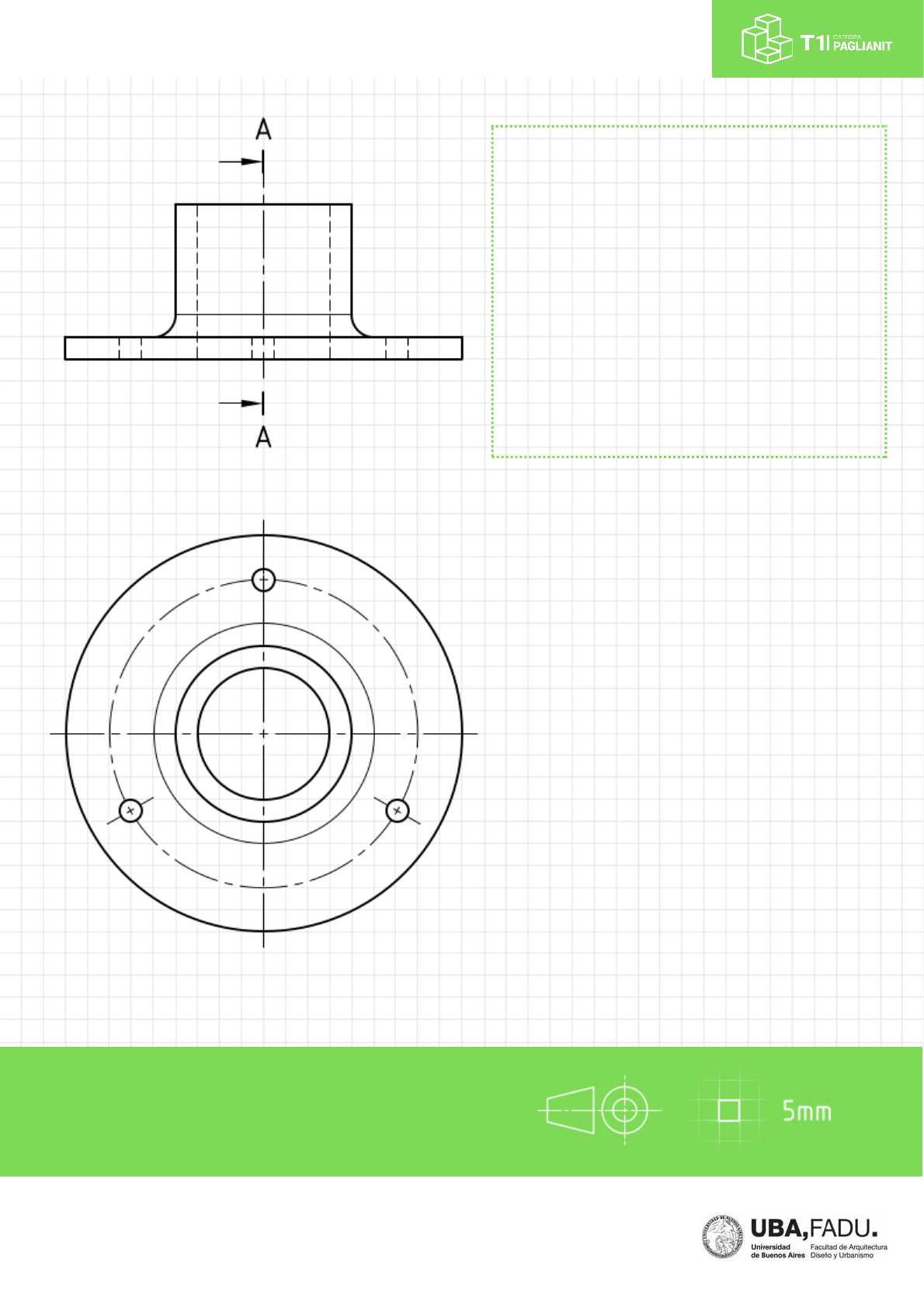

Representar el corte A-A
