TALLER EKG

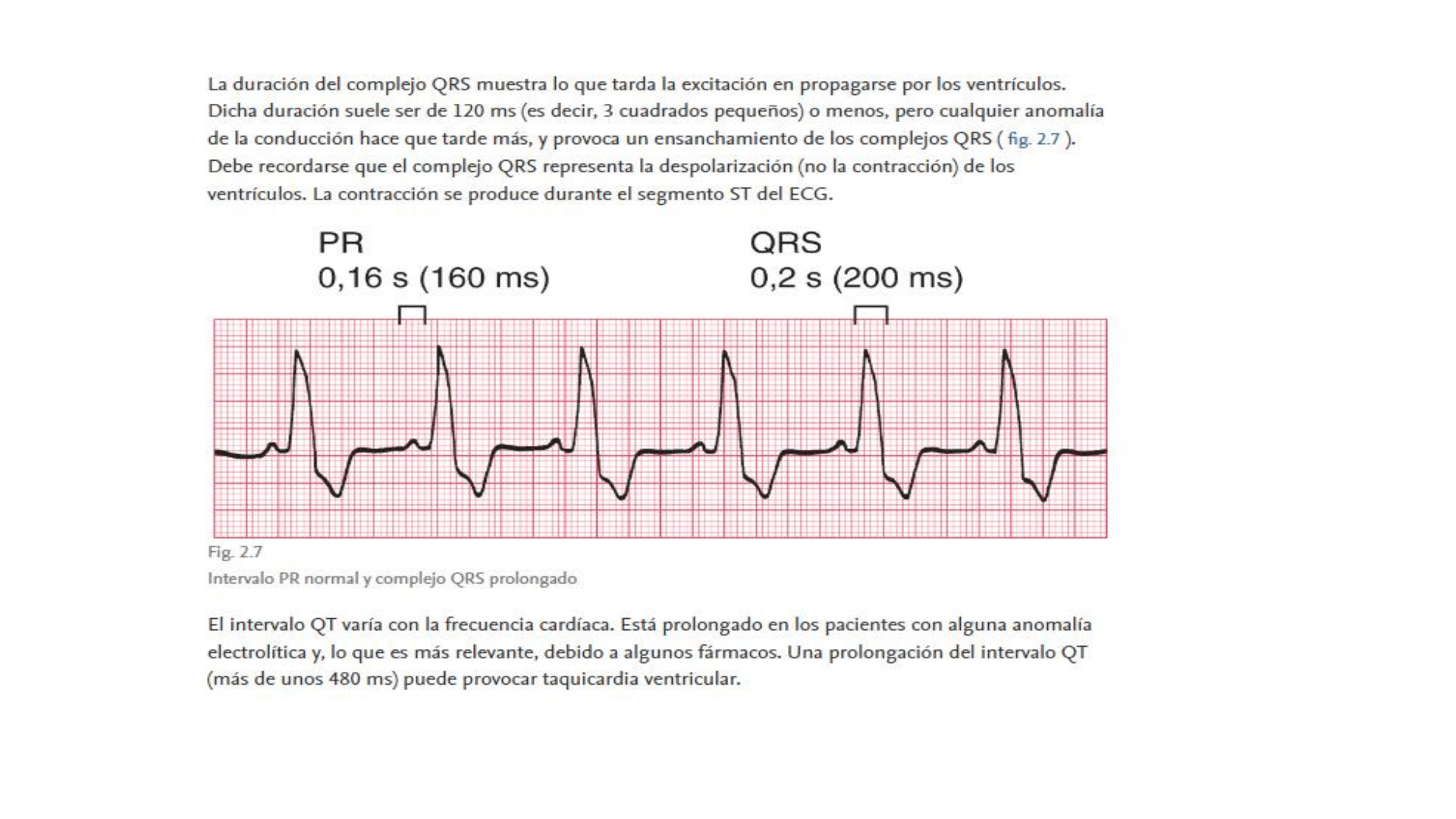

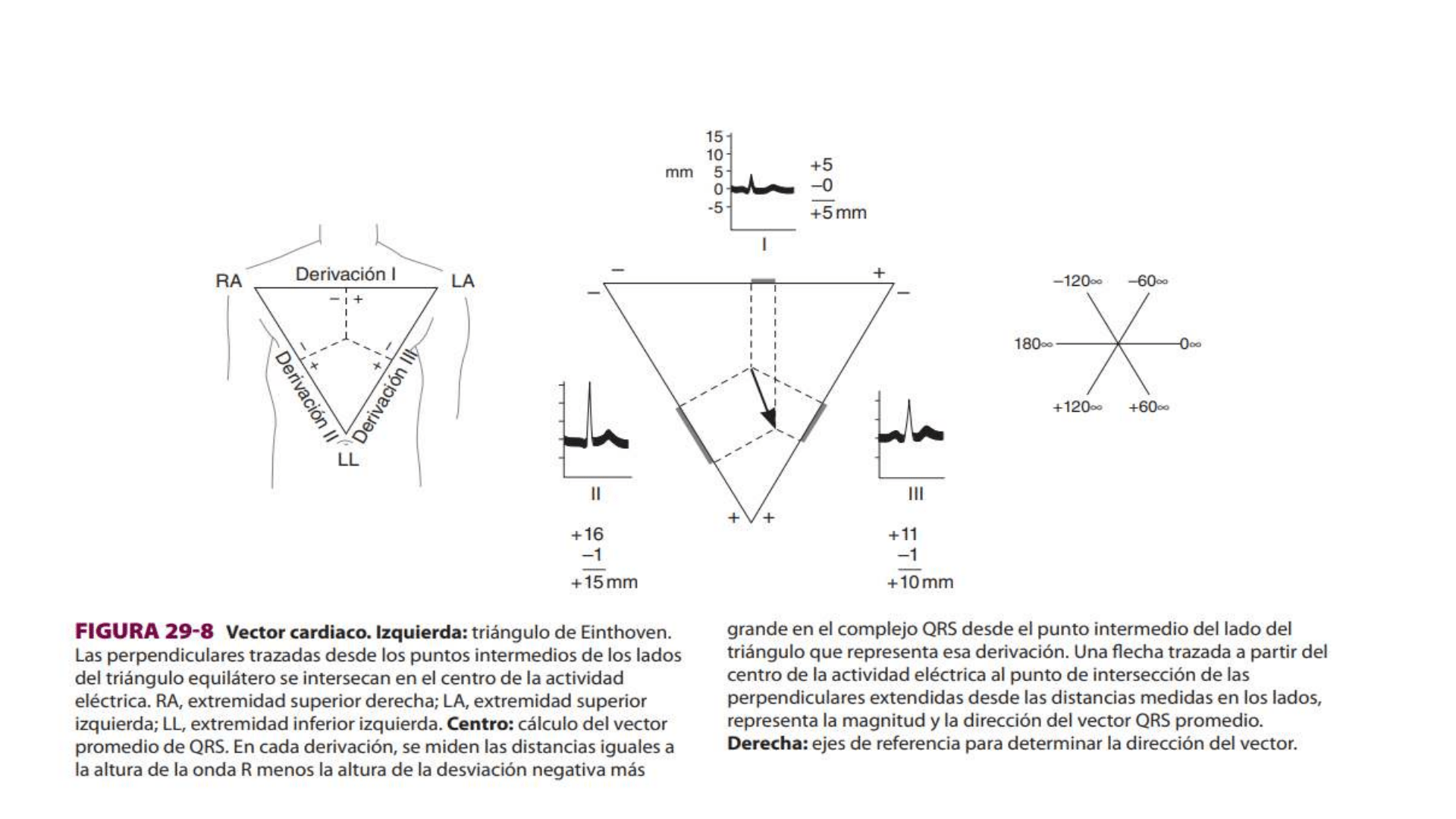

DERIVACIONES BIPOLARES

• Las derivaciones estándar de las extremidades (derivaciones I, II y III)

registran diferencias en el potencial entre dos extremidades.

• DI, los electrodos se conectan de tal manera que se registra una

desviación ascendente cuando el brazo izquierdo se vuelve positivo

con respecto al derecho (brazo izquierdo positivo).

• D II, los electrodos están en el miembro superior derecho y la pierna

izquierda, con la extremidad inferior positiva.

• D III, los electrodos se hallan en el brazo izquierdo y la pierna

izquierda, con el miembro inferior positivo.

DERIVACIONES UNIPOLARES

• 9 derivaciones unipolares adicionales, o sea derivaciones que

registran la diferencia de potencial entre el electrodo explorador y un

electrodo indiferente.

• Hay seis derivaciones unipolares torácicas (derivaciones precordiales)

designadas V1 -V6

• Tres derivaciones unipolares de extremidades: VR (brazo derecho) VL

(brazo izquierdo) y VF (pie izquierdo).
