El sistema constructivo retak combina rapidez y limpieza de ejecución de sistemas de construcción
en seco, con la versatilidad de la construcción tradicional.
Los ladrillos de hormigón celular curado en autoclave se pueden utilizar tanto en tabiques interiores
como en muros exteriores y cumplen los requerimientos de resistencia necesarios para muros portantes
a partir de 15 cm de espesor..

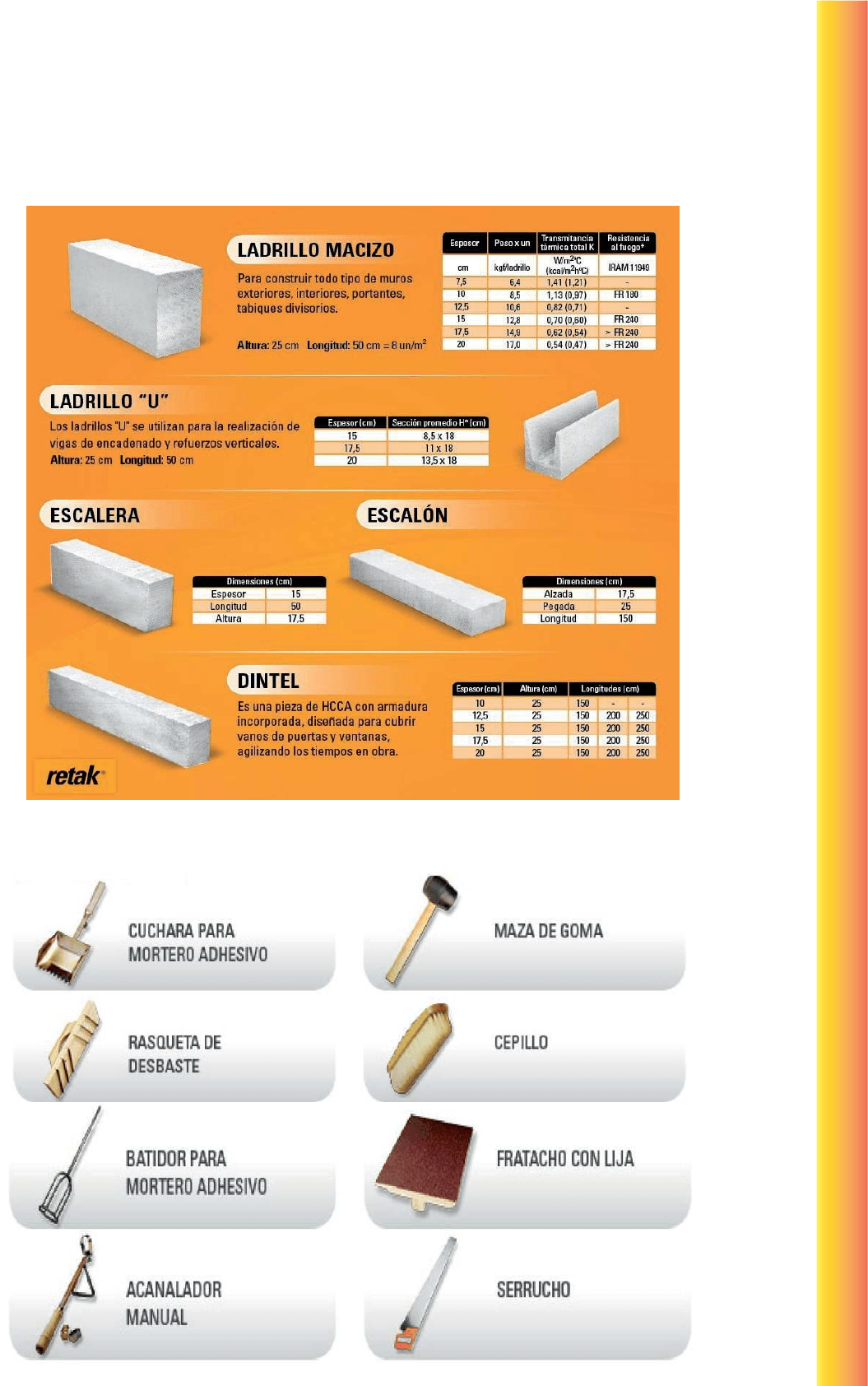

ELEMENTOS NECESARIOS PARA CONSTRUIR CON LADRILLOS
HCCA RETAK
RETAK

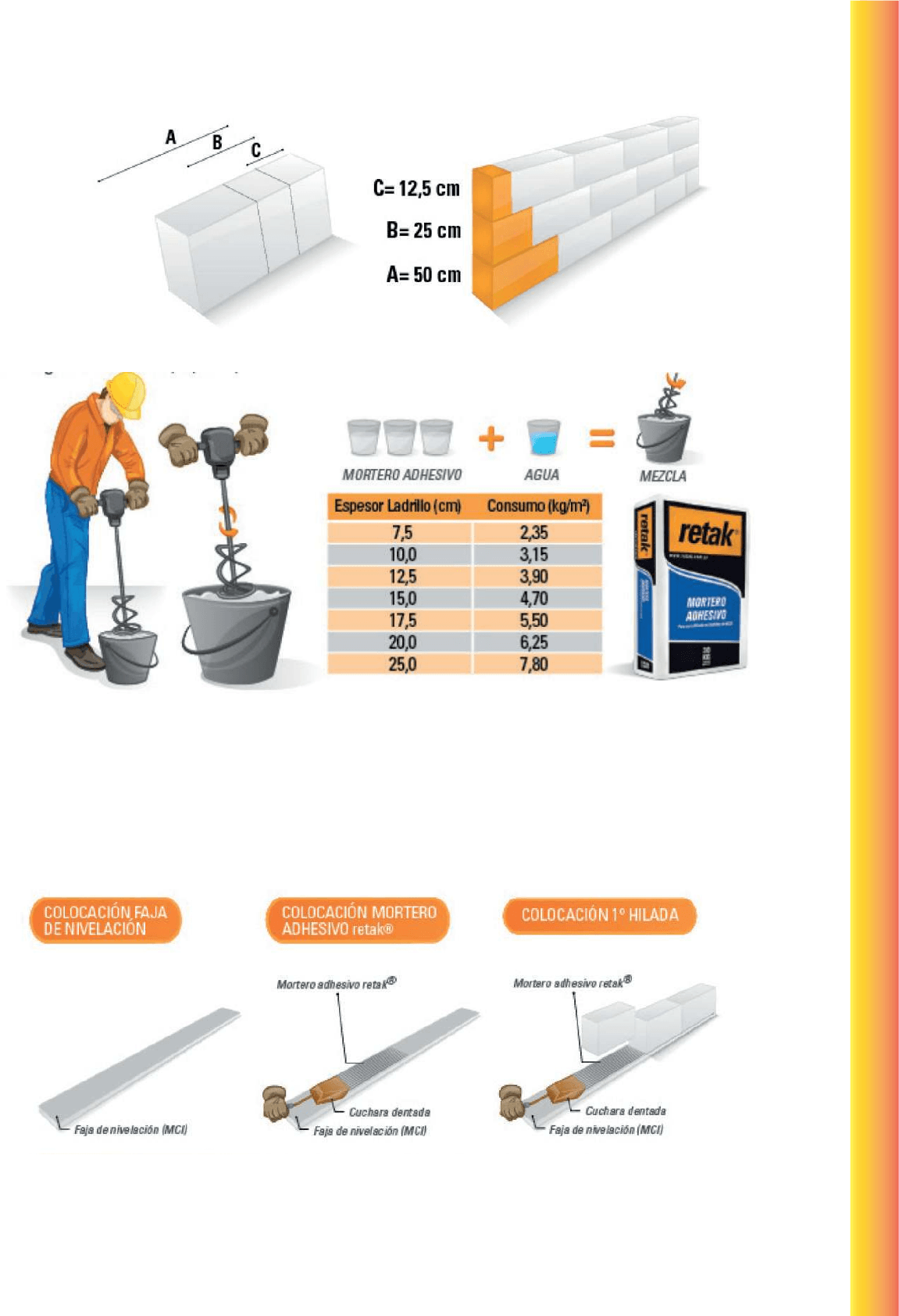

MODULACION
Los ladrillos deben ir trabados, la traba ideal es medio ladrillo, debe respetarse una
traba mínima de un cuarto de longitud de ladrillo de 12.5 cm
PREPARACION DEL MORTERO
ADHESIVO
Para la preparación del mortero adhesivo retak: mezclar en un balde una parte de agua y 3
partes de mortero adhesivo retak. utilizar el batidor hasta obtener una mezcla homogénea y
sin grumos, tener presente que para la ejecución de un metro cuadrado de ladrillo de 15,
sólo se necesitan 4,7 kilogramos de mezcla.
PRIMERA HILADA
Antes de comenzar con la ejecución de la mampostería debe realizarse una faja de nivelación
para corregir irregularidades en la superficie de apoyo esto permitirá aprovechar la exactitud d
imensional del ladrillo retak.
Tener en cuenta que este material no puede estar en contacto directo con la humedad del
suelo,ya que produce daños en el ladrillo
suelo,ya que produce daños en el ladrillo

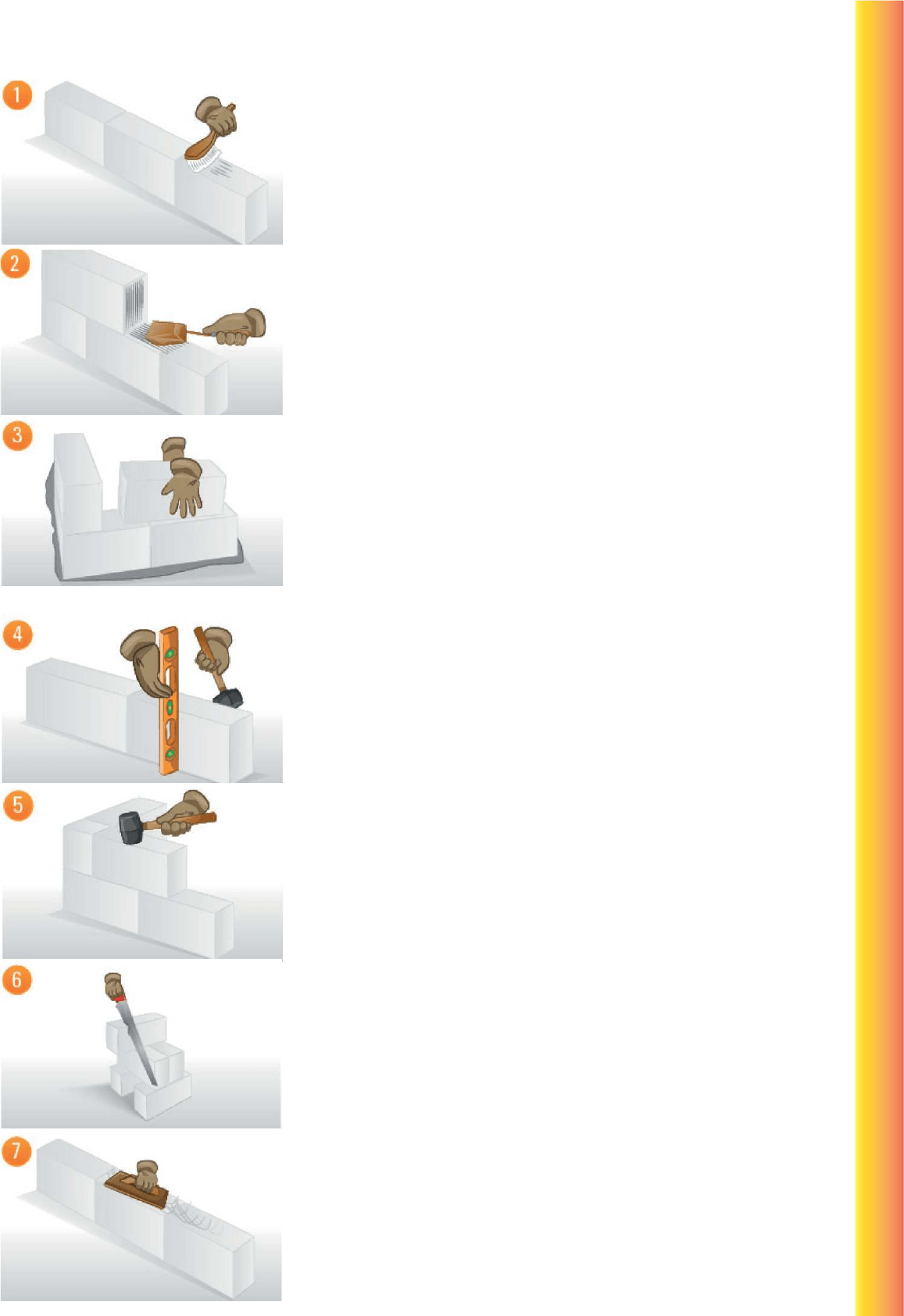

ELEVACION DE MANPOSTERIA
RETAK
Limpie la superficie del ladrillo con un cepillo húmedo
liberar polvo
Aplique el mortero adhesivo
Coloque el ladrillo retak y utilice la goma para asentarlo
Corregir imperfecciones
La junta resultante es de 2 a 3mm de espesor, las junta
verticales deben solaparse al menos 12.5 cm
Cortar con serrucho el ladrillo
Para desbastes usar lija

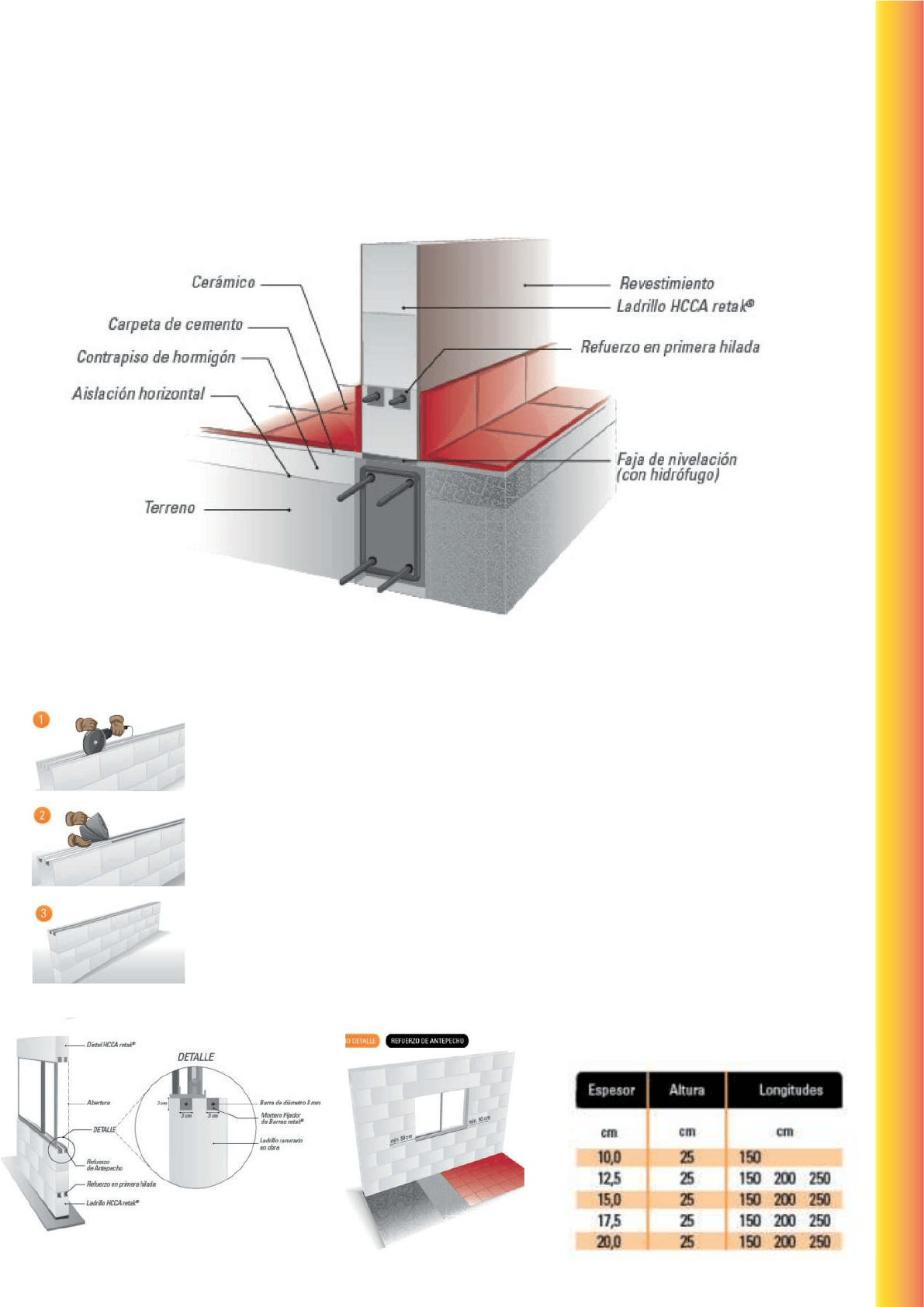

REFUERZO EN PRIMER HILADA
REFUERZO DE ANTEPECHO
BAJO VENTANAS
En los muros portantes es recomendable la incorporación de un refuerzo de hierro entre
la primera y segunda hilada, con el fin de absorber esfuerzos que pueden producirse
debido a asentamientos de la base.
Coloque una barra de hierro de 8 mm en cada canaleta
Rellene con mortero adhesivo
Canaletee, en una longitud igual al ancho de la ventana
mas 50 cm de unos 3cm
Coloque el mortero adhesivo

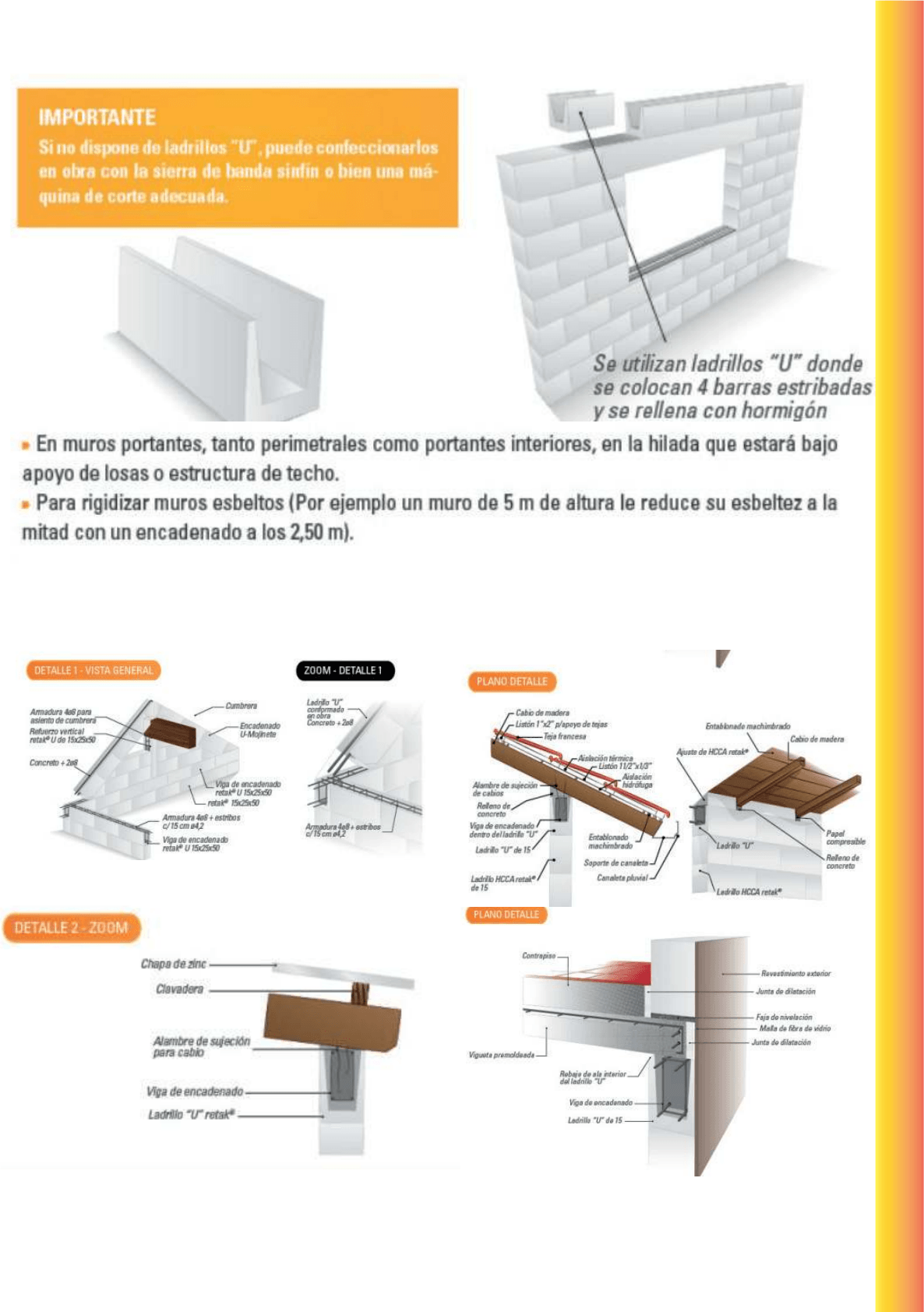

DINTEL PREFABRICADO
Donde realizar encadenados superiores:
TECHO Y CONTRAPISO

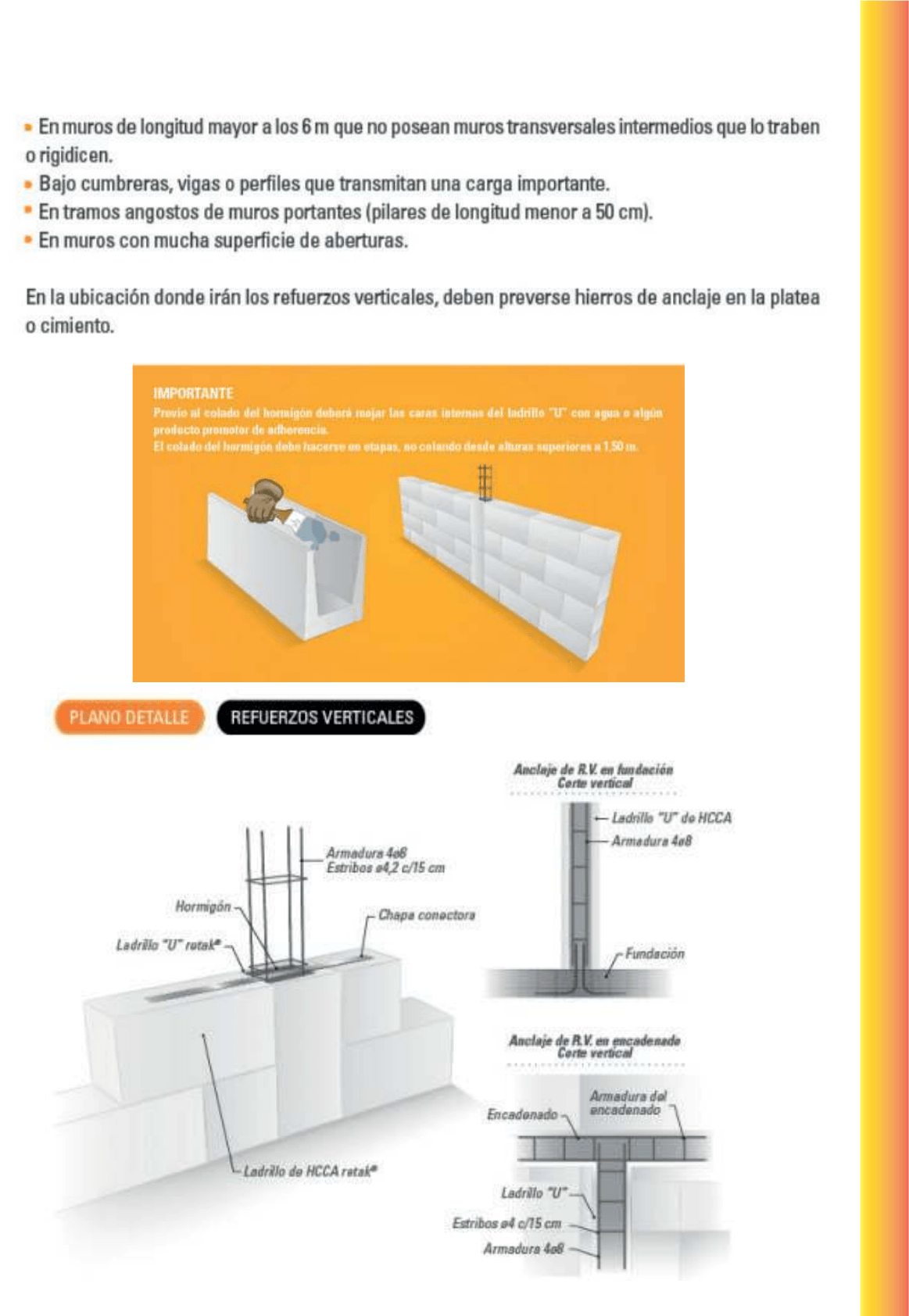

REFUERZOS VERTICALES
REFUERZOS HORIZONTALES

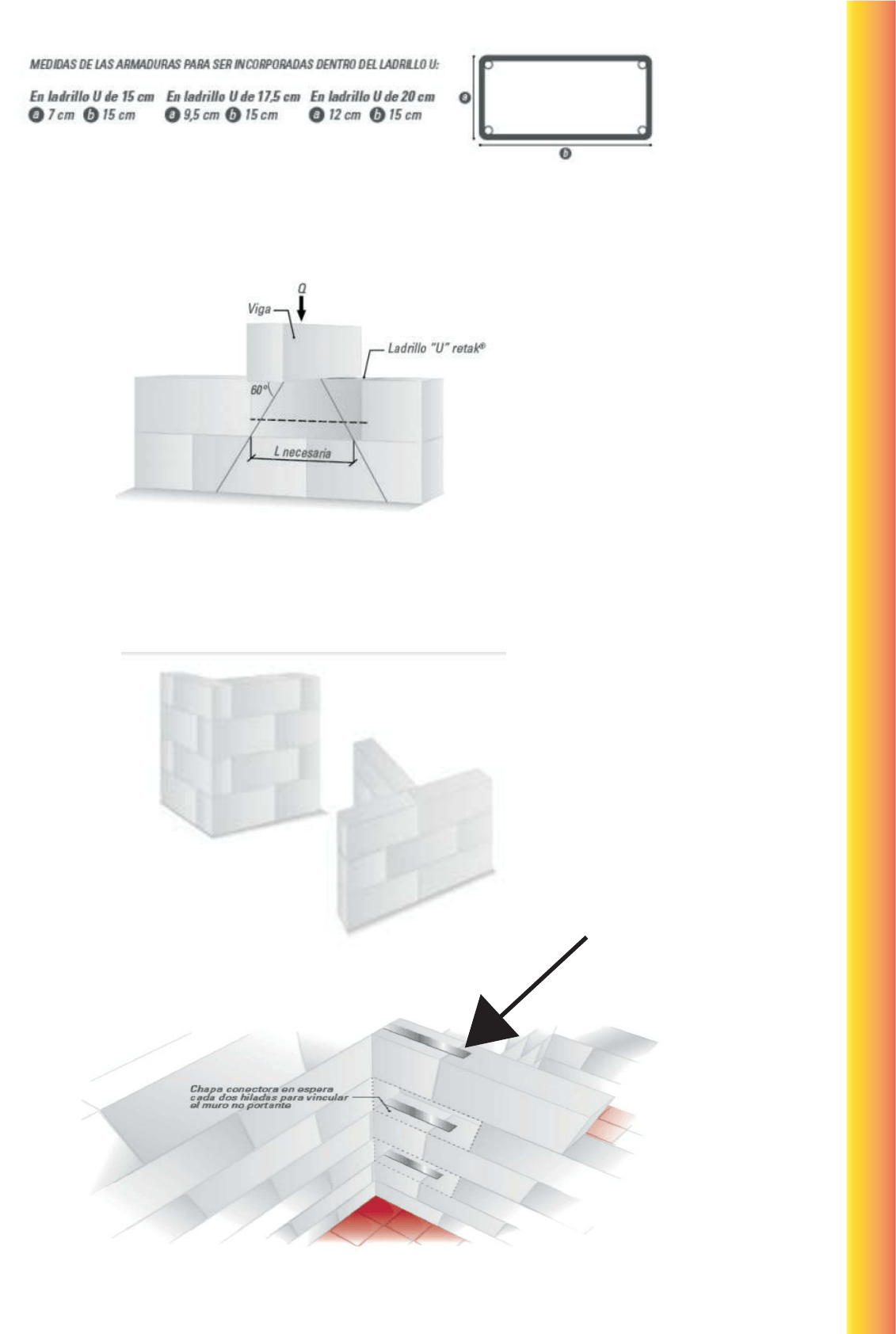

Cuando una viga u otro tipo de carga puntual apoye sobre una superficie reducida de
ladrillo, se debe ejecutar un dado de hormigón para distribuir la carga.

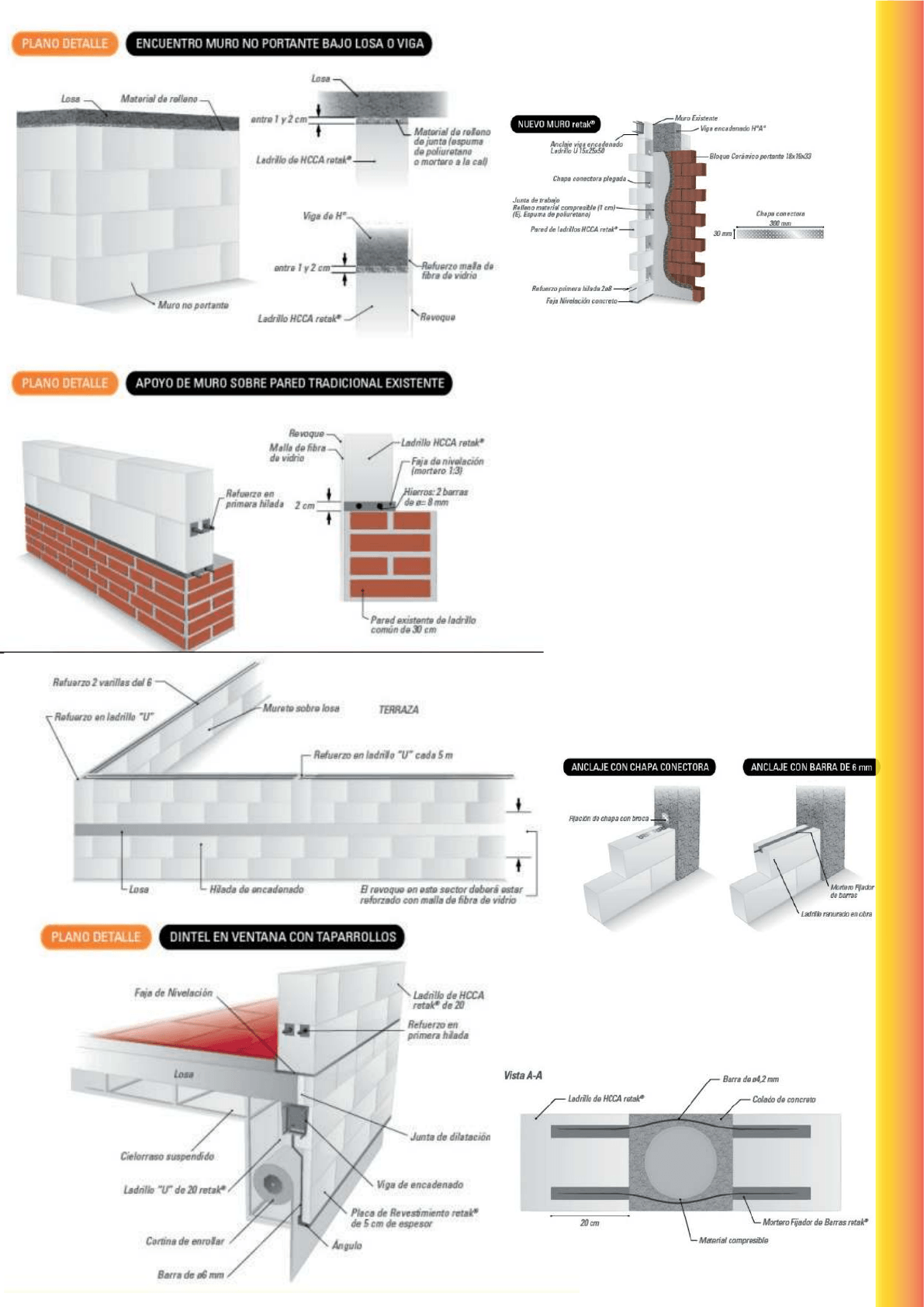

JUNTAS Y VINCULACION
Los muros portantes deben trabarse de igual modo que se traba la mampostería
tradicional ejemplo encuentro en T de los muros de 15 cm, bien de todas las esquinas
se vinculan mediante chapas conectoras cada 50 cm que se dejan en espera en el
muro portante
CHAPAS CONECTORAS
MURO DE CARGAS

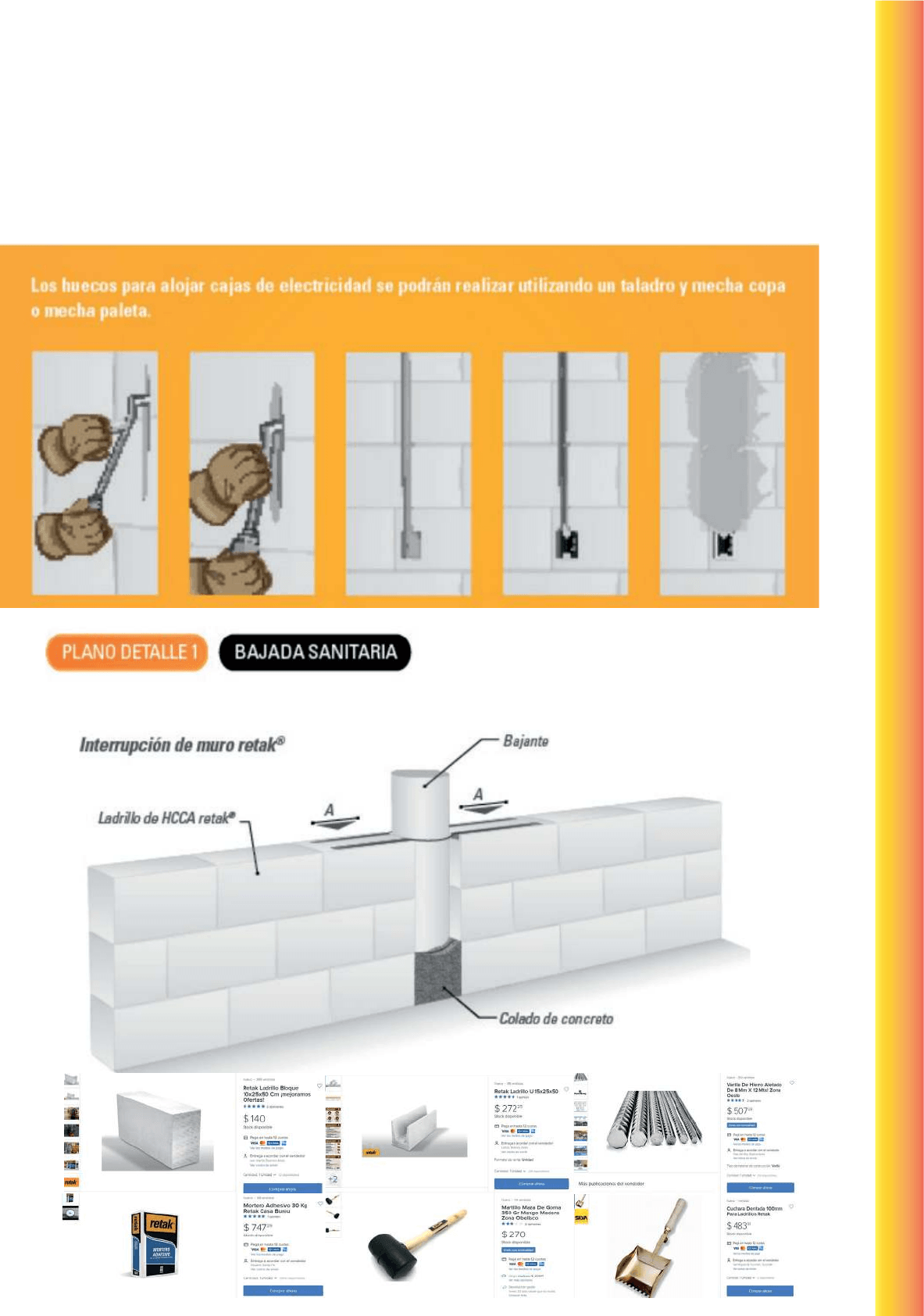

Llegado el momento de realizar la colocación de caños de agua o electricidad las canalizaciones
deben realizarse con amoladora o acanalador manual.
los ladrillos retak, como hemos visto intervenciones anteriores, son muy fáciles y rápidos de ranura
y devastar. De esta manera se aporta simpleza a la obra y se evita los golpes típicos a los que se
somete la mampostería tradicional.
INSTALACION DE CAÑERIAS EN MUROS
