Proyección Ortogonal
Proyección Ortogonal
Las proyecciones ortogonales tienen su origen en el siglo
XVIII. Su inventor fue Gaspar Monge (1746 - 1818). El
conocimiento de las proyecciones, tanto ortogonales como
oblicuas y cónicas, son de importancia como base para luego
poder comprender la geometría descriptiva. El dibujo de
proyección es un elemento esencial en cualquier industria, ya
que todo producto elaborado debe pasar primero por una fase
de proyecto donde se realizan los diferentes dibujos
necesarios para la fabricación.
La proyección ortogonal es considerada como la base
fundamental del dibujo Técnico. Sin el dominio de ella no
puede haber un buen aprendizaje del dibujo.
Proyección Ortogonal

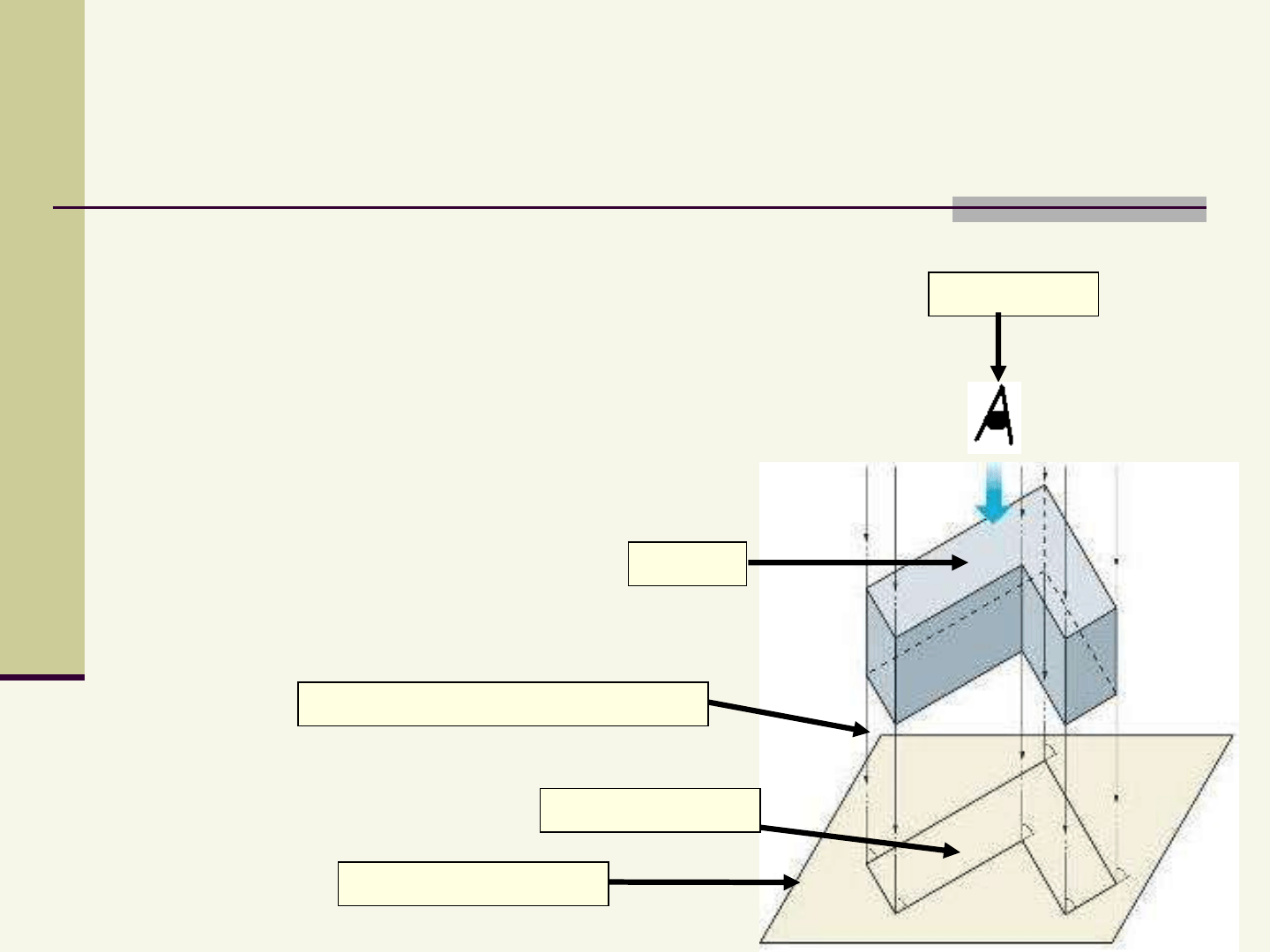

Proyección ortogonal se denomina al sistema de
proyección en donde todos los rayos proyectantes son
perpendiculares al plano de proyección. Consiste en
representar cada uno de los lados del objeto por
separado, para detallar y dimensionar debidamente.
También es conocida como proyección Diédrica.
Vista Ortogonal
Objeto
Líneas de proyección paralelas
Plano de Proyección
Observador

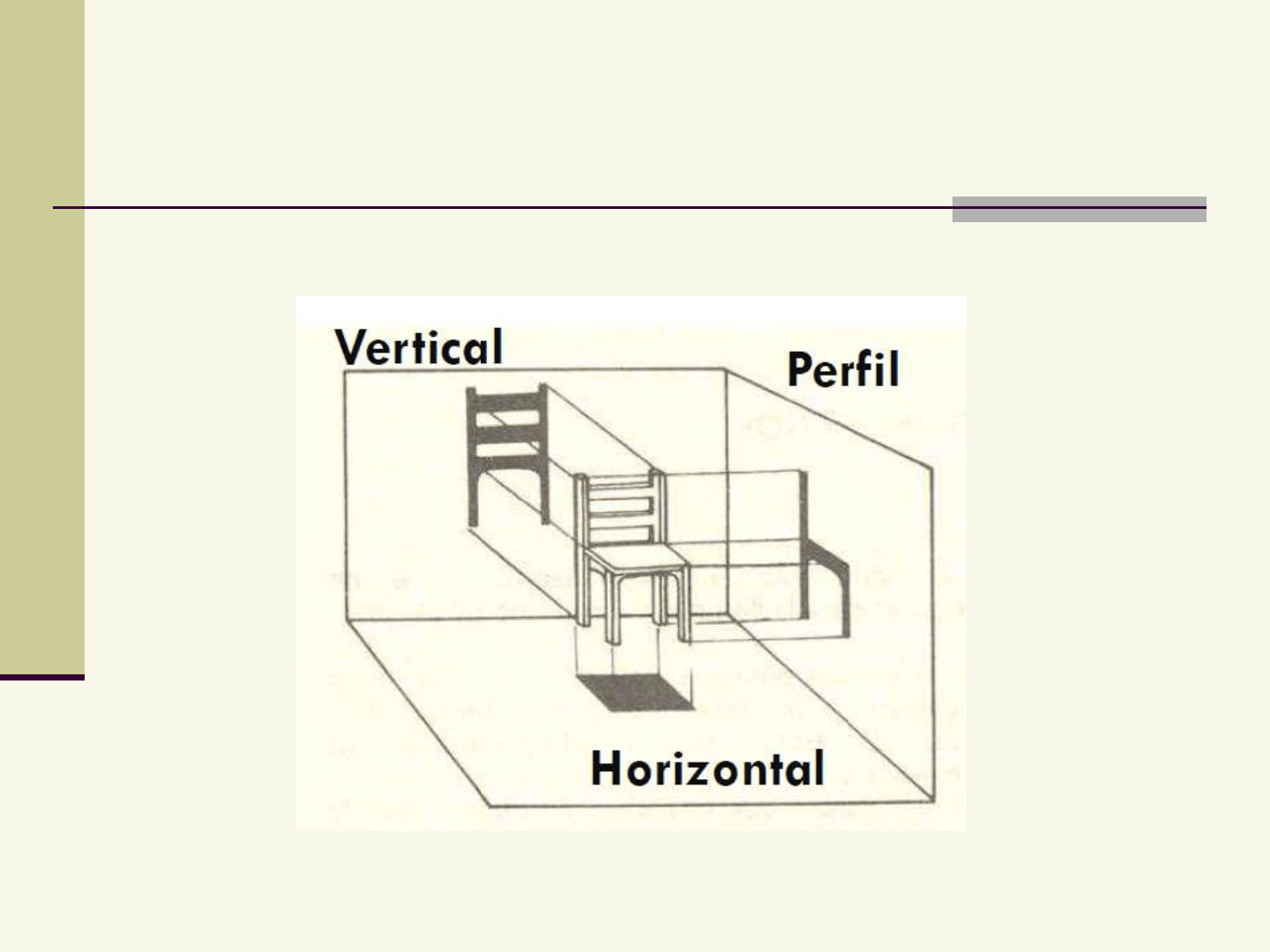

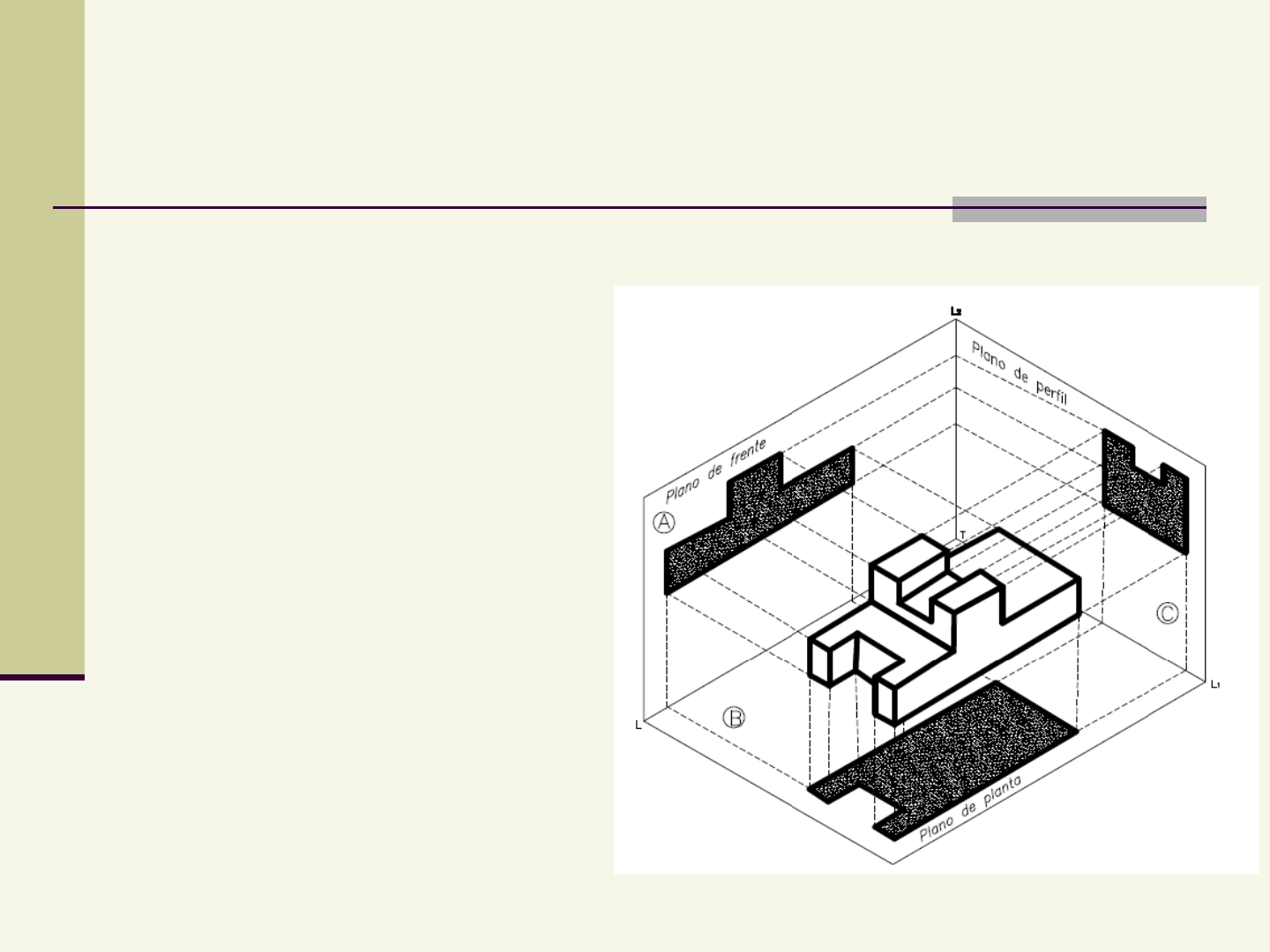

Triedro Fundamental
El triedro fundamental está
compuesto de dos planos de
proyección.
Vista Frontal sobre el plano de
frente.
Vista Superior sobre el plano de
planta.
La intersección de los mismos
determina la línea de tierra de
Monge.
A los dos planos anteriores
agregamos la vista lateral sobre el
plano de perfil del triedro
fundamental
Vistas Ortogonales

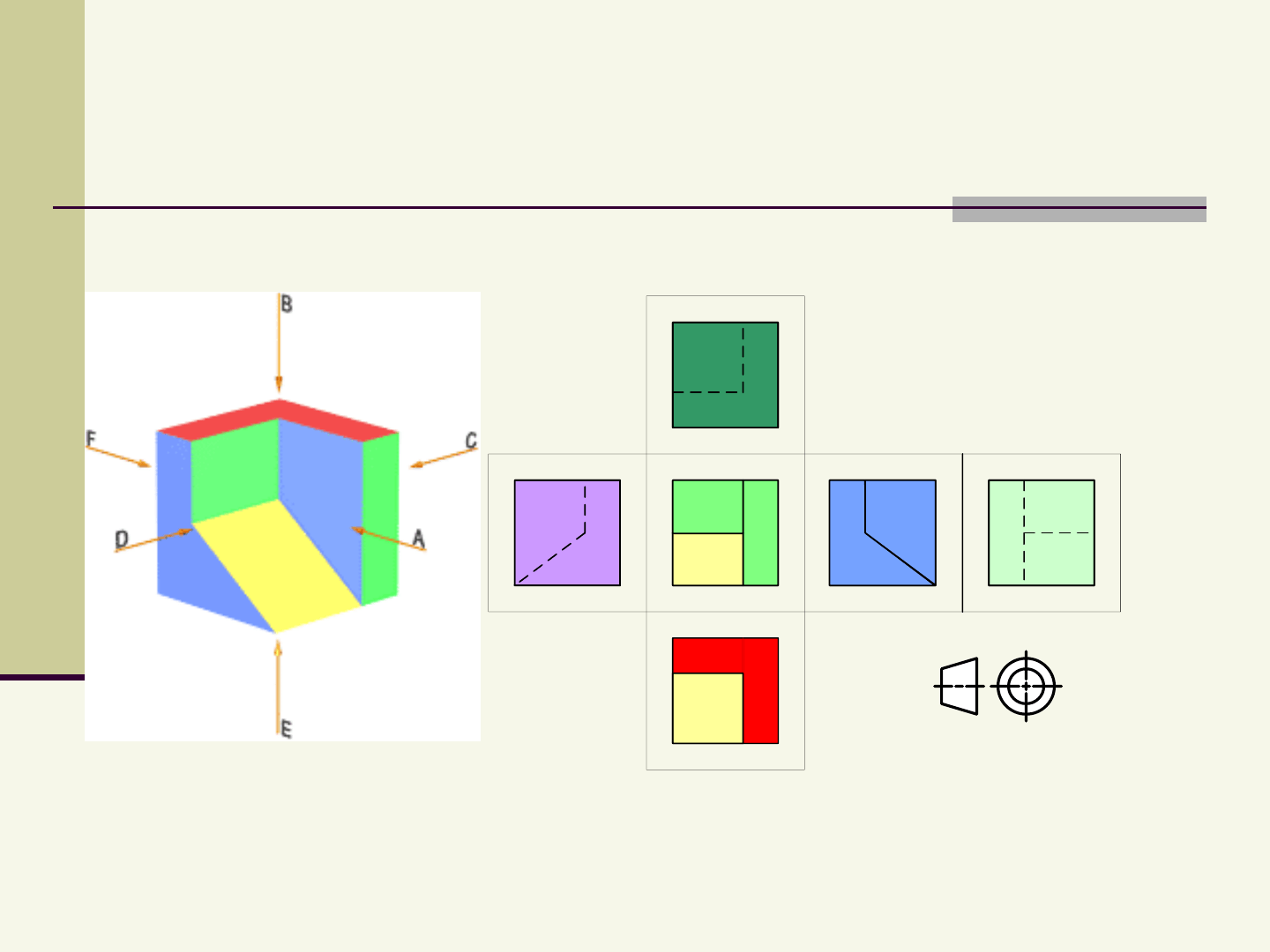

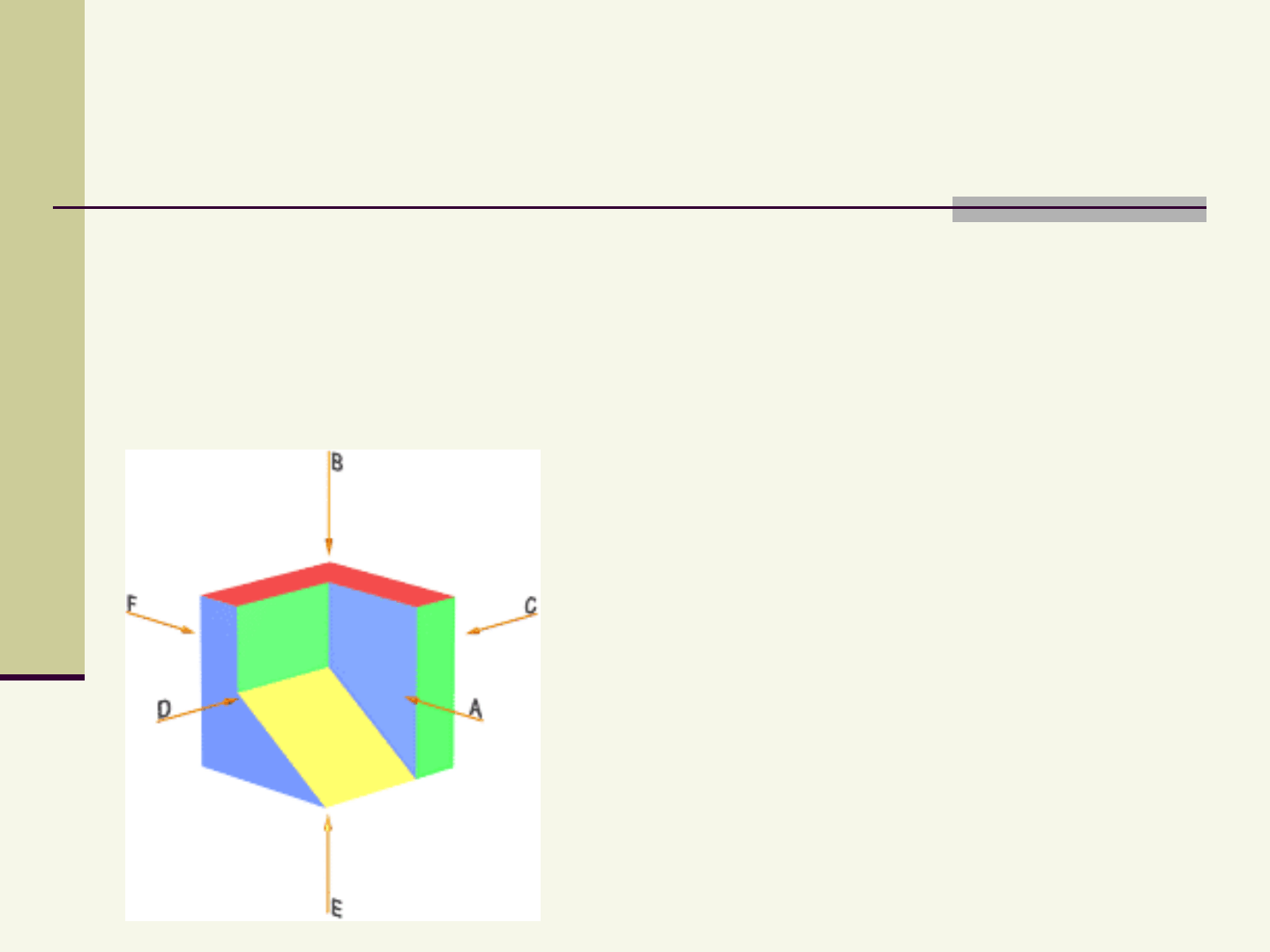

Para determinar las vistas ortogonales situamos un
observador según las seis direcciones indicadas por las
flechas, obtendríamos las seis vistas posibles de un objeto, en
sus formas y dimensiones exactas.
Estas vistas reciben el nombre de:
Vista A: Vista Frontal o Alzado
Vista B: Vista Superior o planta
Vista C: Vista derecha o lateral derecha
Vista D: Vista izquierda o lateral izquierda
Vista E: Vista inferior
Vista F: Vista posterior
Sistemas de Representación
Existen dos sistemas que normalizan las disposiciones de las vistas
ortogonales.
Sistema ISO. E (Europeo)
El objeto se encuentra entre el
observador y el plano de proyección.
Sistema ASA. (Americano)
El plano de proyección se encuentra
entre el objeto y el observador.

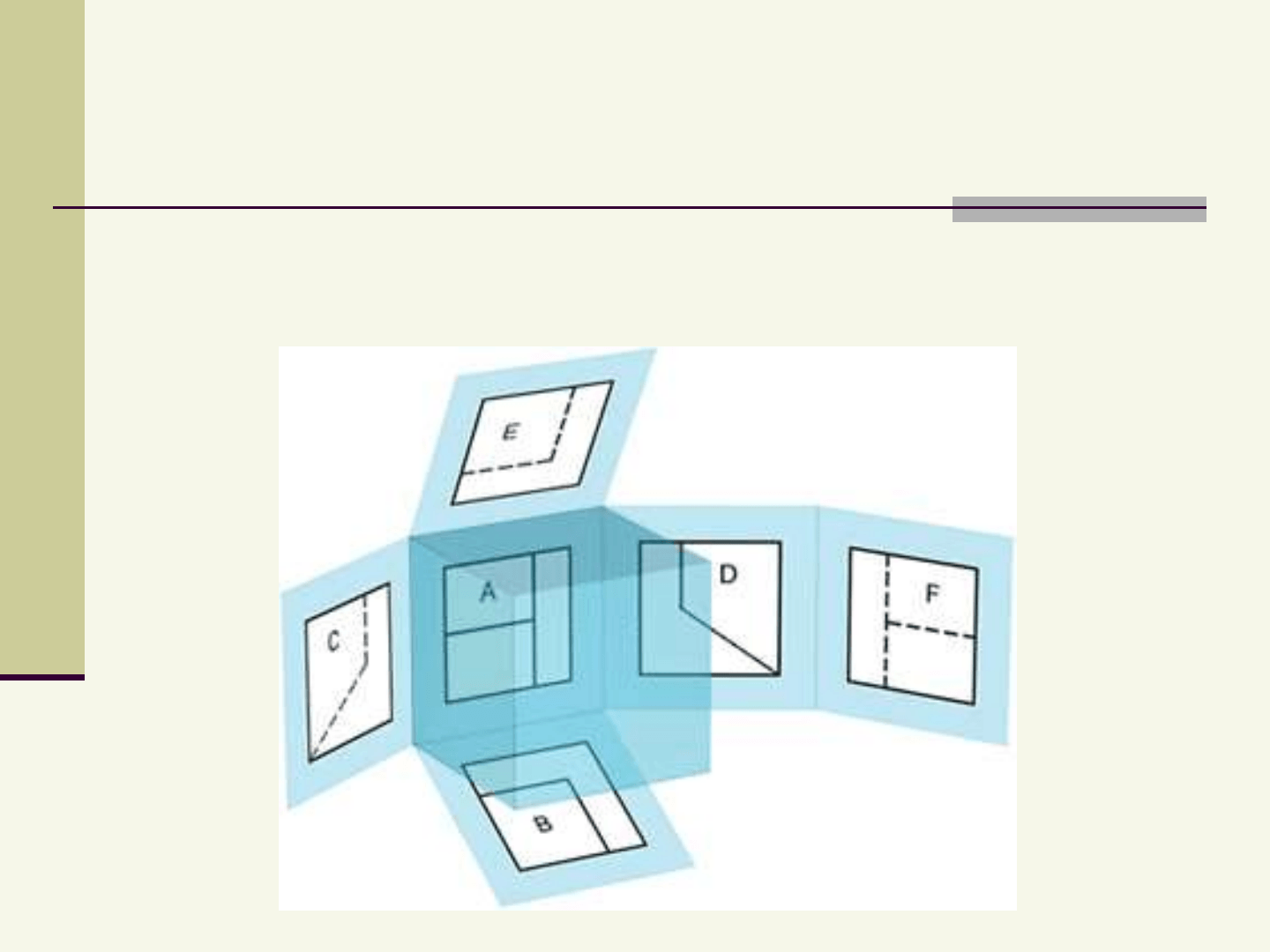

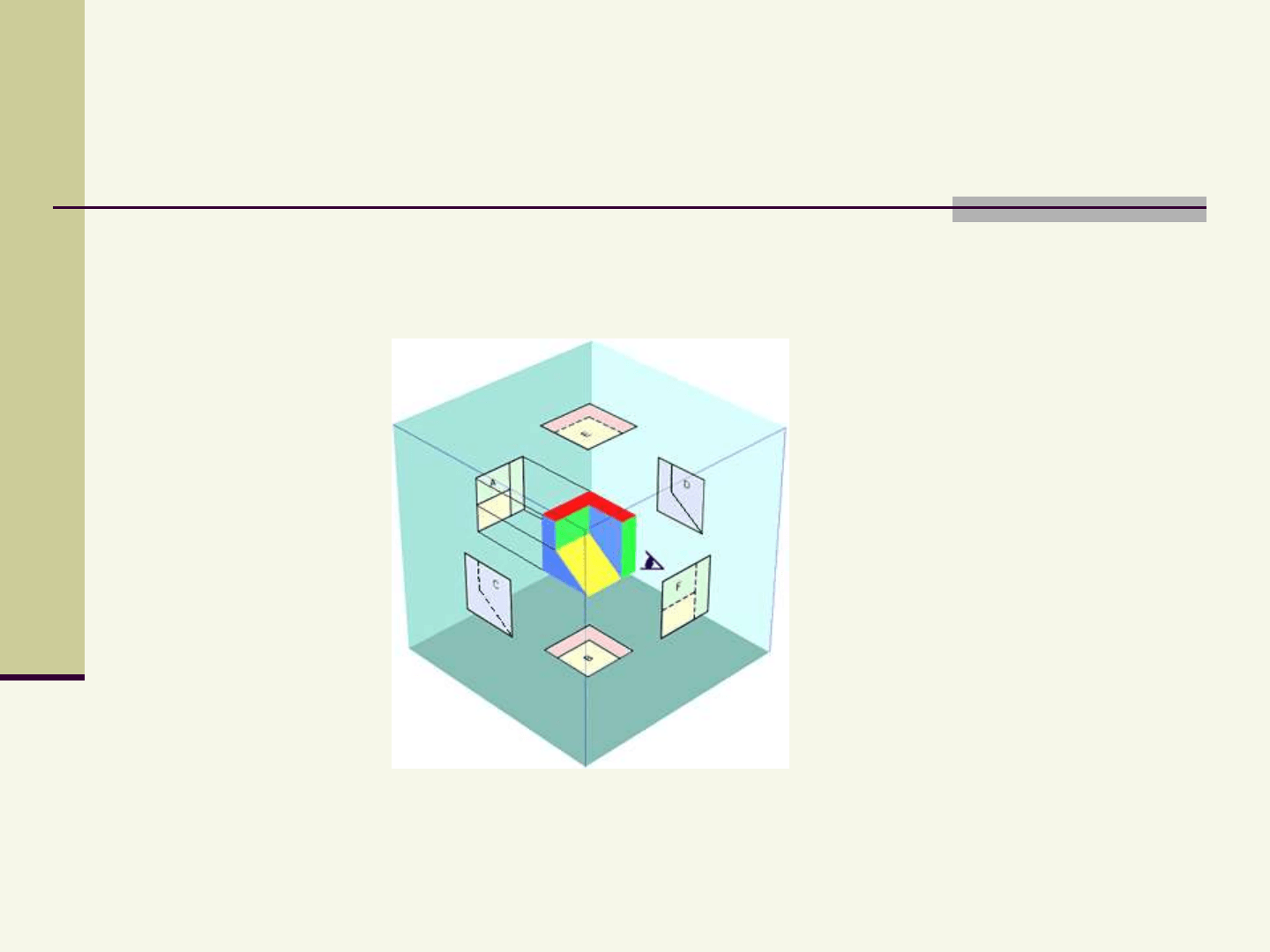

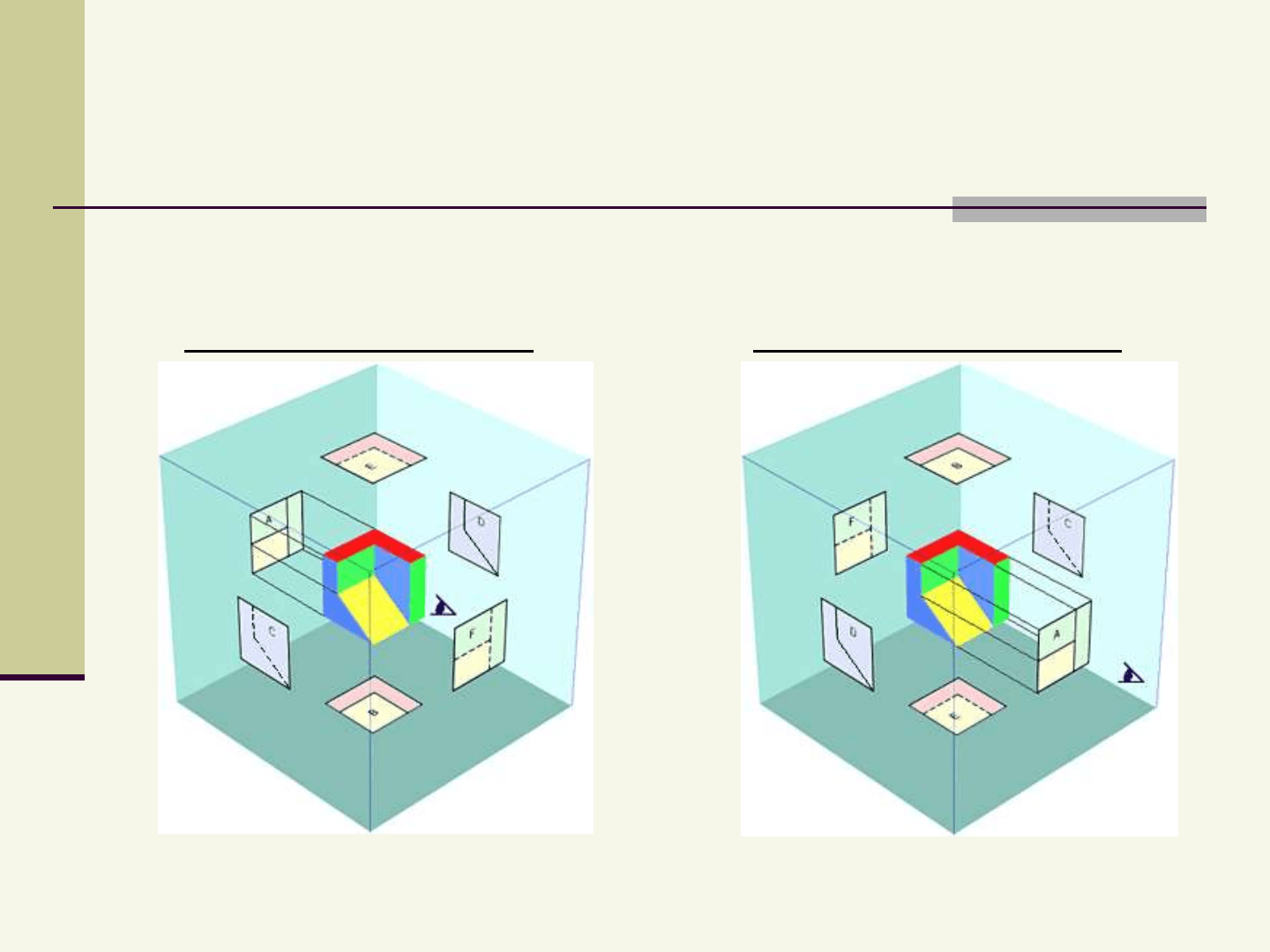

Cubo de Proyección ISO E (Europeo)
El objeto se encuentra entre el observador y el plano de
proyección.
Sistema ISO E (Europeo)
E
AC FD
B
Símbolo del Sistema ISO E
Vista A: Vista Frontal o Alzado
Vista B: Vista Superior o planta
Vista C: Vista derecha o lateral derecha
Vista D: Vista izquierda o lateral izquierda
Vista E: Vista inferior
Vista F: Vista posterior
Elección de las Vistas
Generalmente son tres las vistas principales en el sistema de proyección
ortogonal, estas vistas son: la vista Frontal, las vista superior y una de las vistas
laterales.
La vista frontal debe ser la que contenga el mayor número de detalles, en forma y
dimensión; para empezar a dibujar se recomienda iniciar de la vista frontal, luego la
vista superior y, finalmente, una de las vistas laterales elegidas.
Los contornos y aristas ocultas, se representan con líneas segmentadas.
Vista Frontal
(VF)
(VLD
)
Vista Superior
(VS)
Vista lateral
derecha
VLD
VF
VS

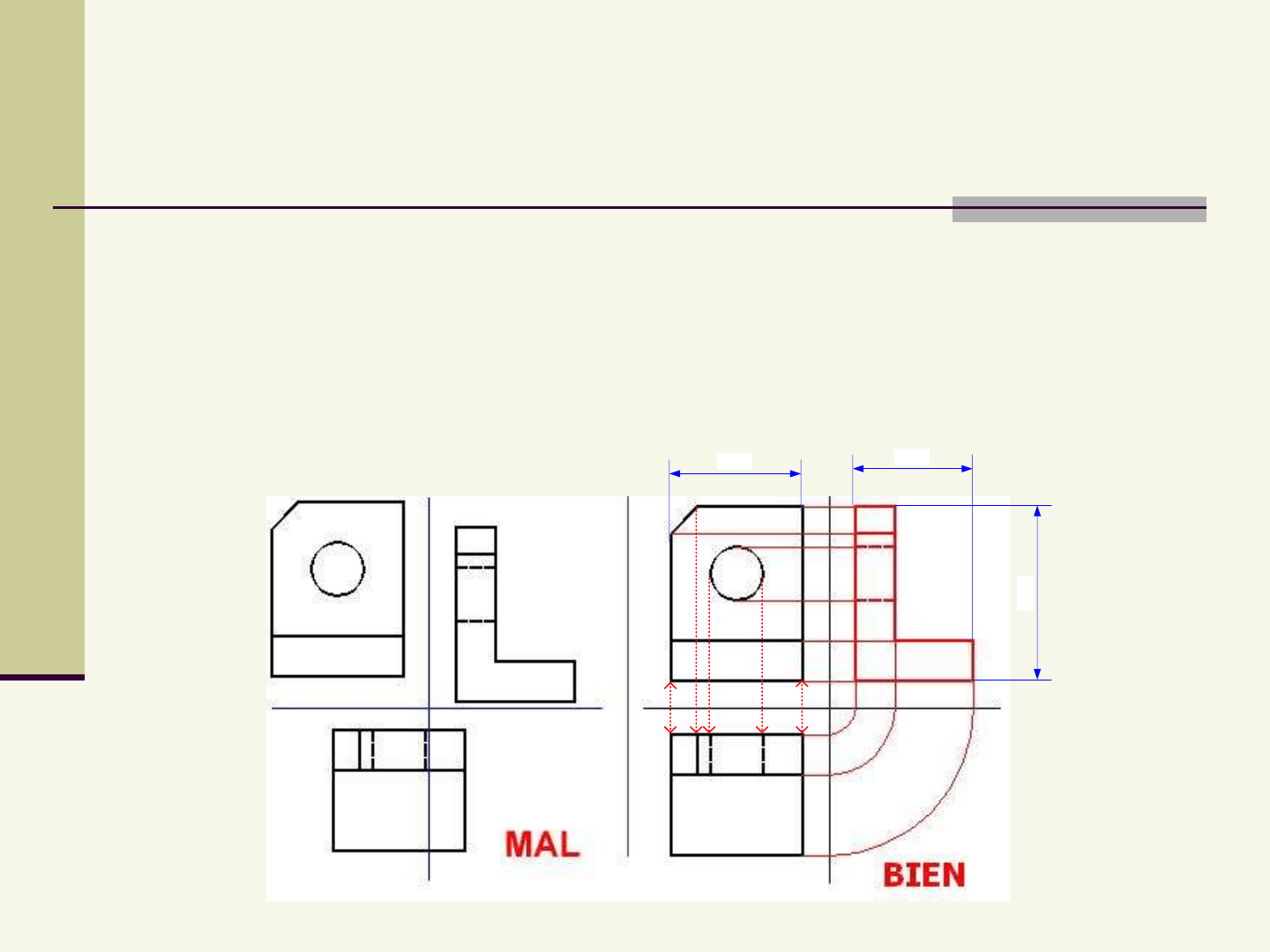

Correspondencia entre las vistas
En la proyección ortogonal, existe una correspondencia obligada entre las diferentes vistas,
se dibujan al mismo nivel de correspondencia. Así estarán relacionadas:
a) La vista Frontal, superior, la vista inferior y la vista posterior, coincidiendo en anchuras.
b) La vista Frontal, la vista lateral derecha, la vista lateral izquierda y la vista posterior,
coincidiendo en alturas.
c) La superior, la vista lateral izquierda, la vista lateral derecha y la vista inferior,
coincidiendo en profundidad.
35.00
24.00
26.40

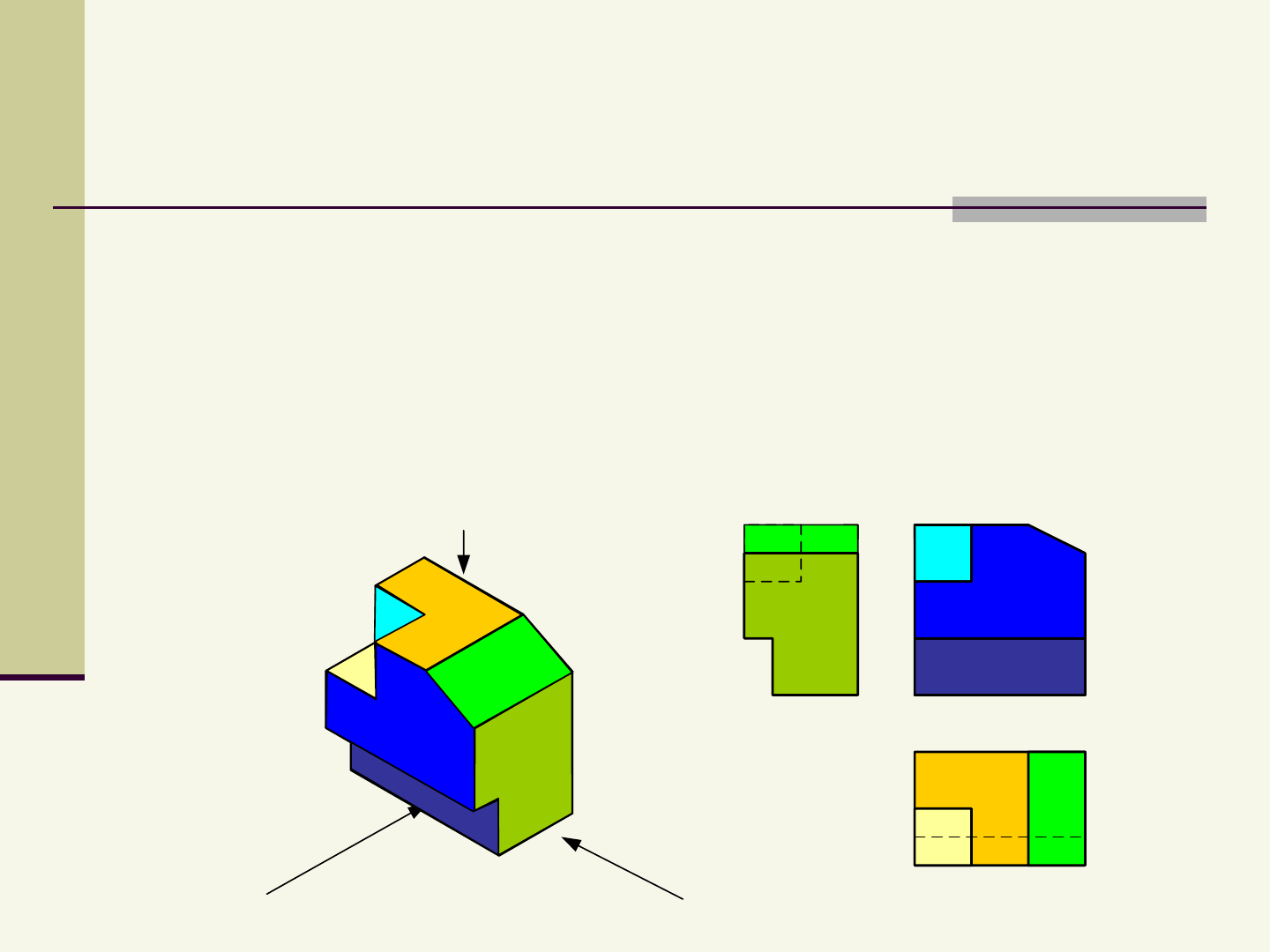

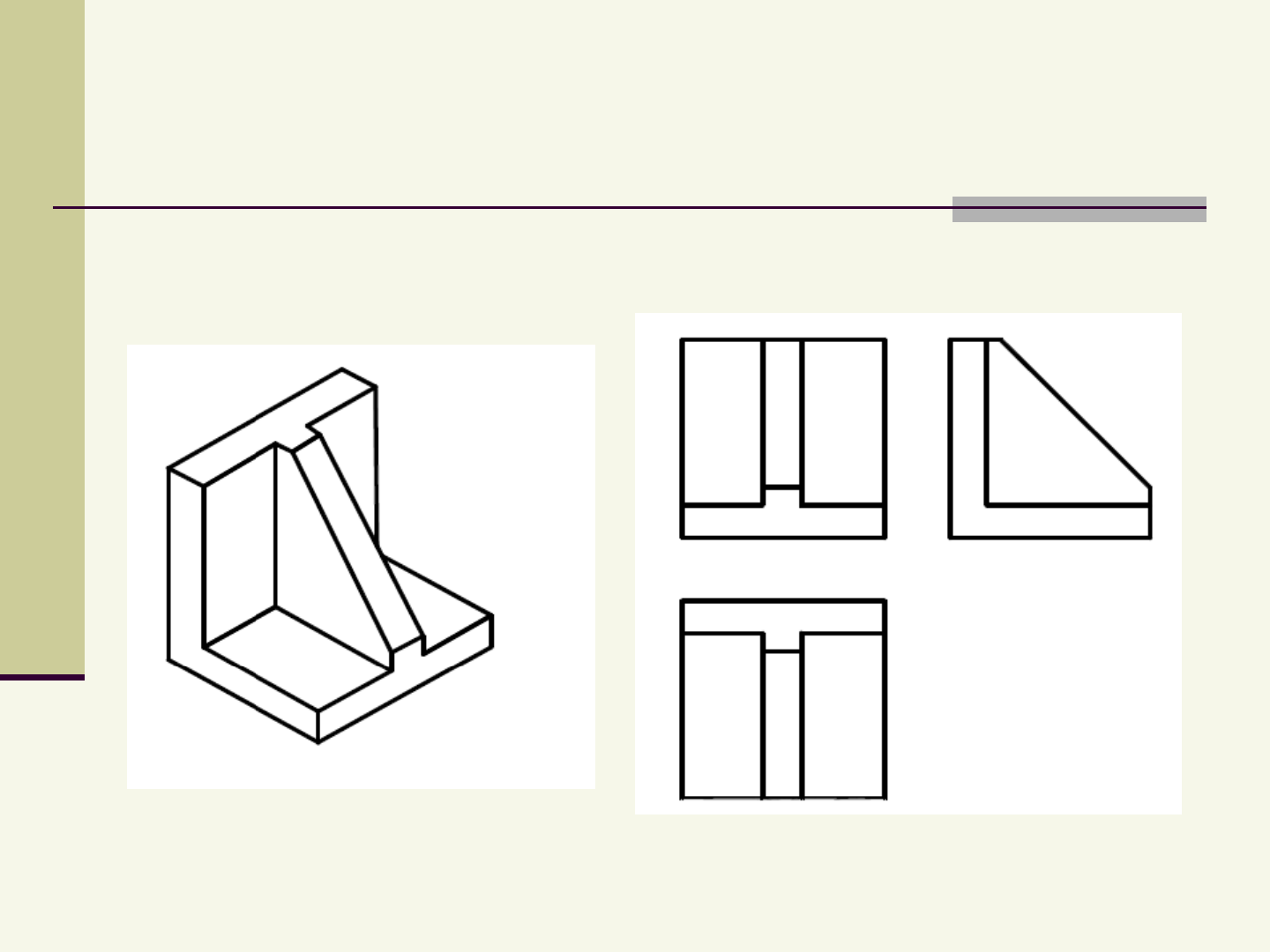

Ejemplos de Aplicación

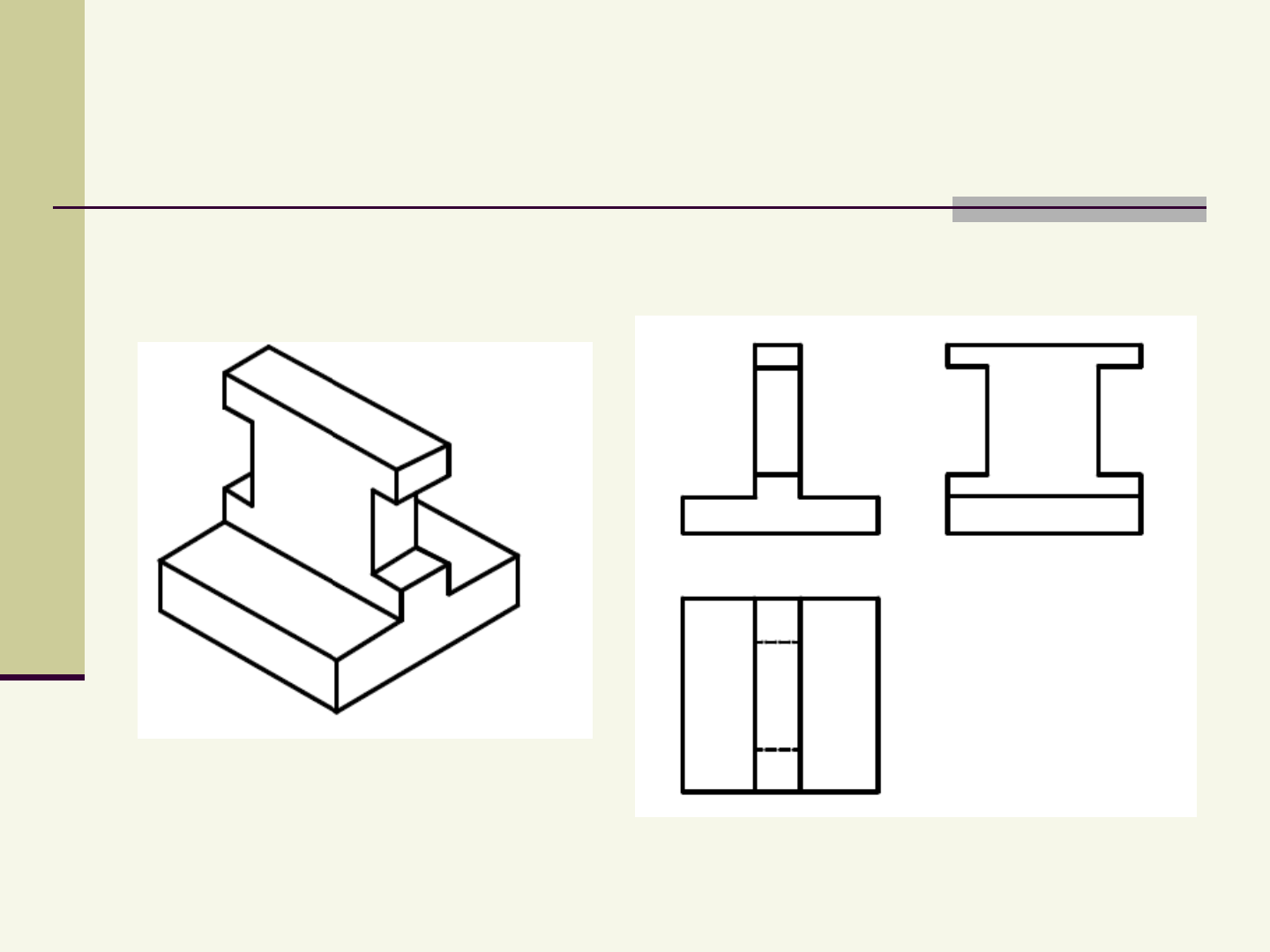

Ejemplos de Aplicación
Ejemplos de Aplicación
