150 - 300 um
1.000 um
BASE
CAPA REFLECTANE
ELEMENTO FOSFORESCENTE
CAPA PROTECTORA
Corte de una Pantalla intensificadora
que muestra sus cuatro capas Principales

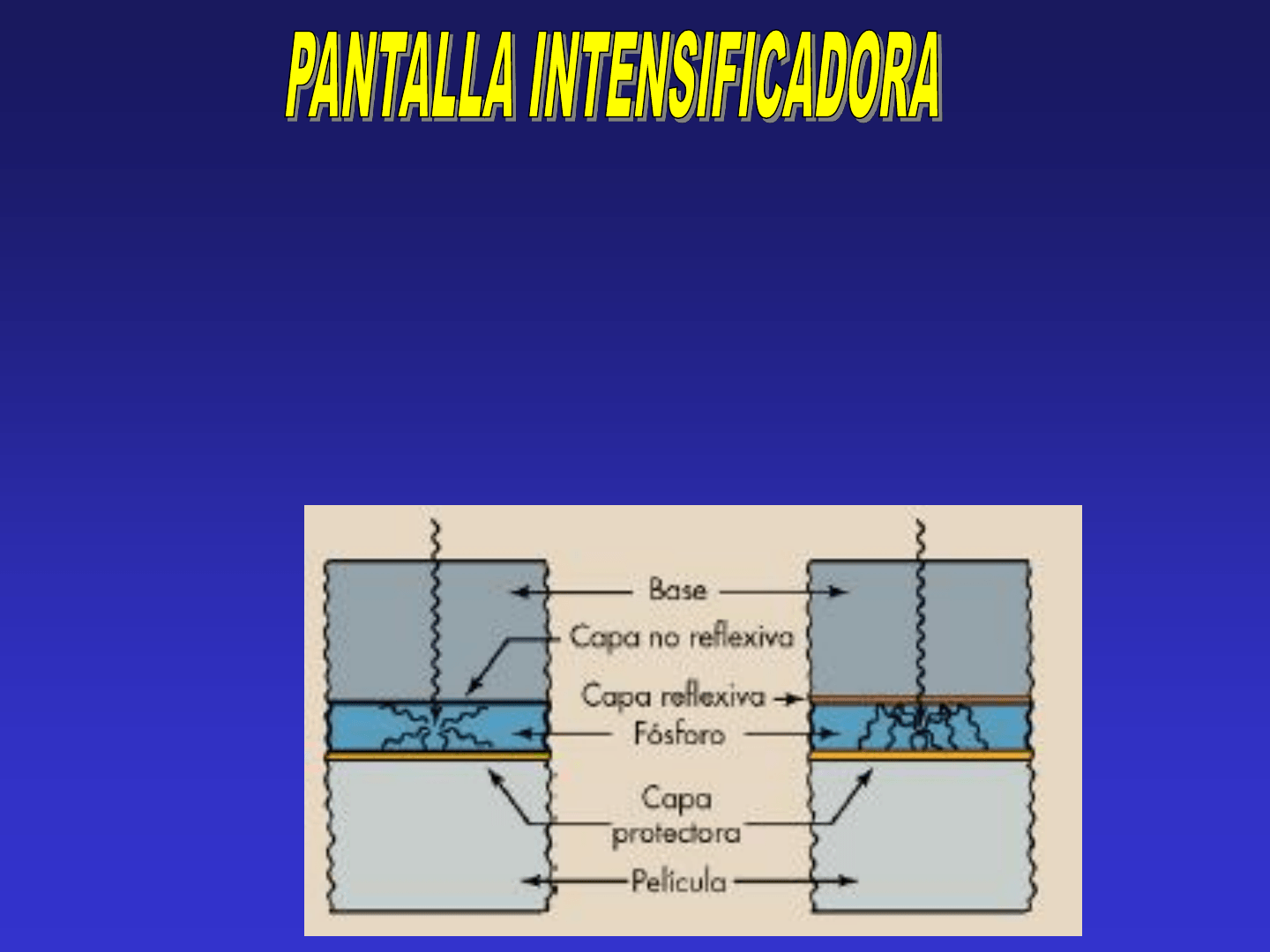

CONSTRUCCION DE LA PANTALLA
Están formadas por 4 capas distintas:
CAPA PROTECTORA: resguarda de las raspaduras, la humedad y las manchas. Además de facilitar la limpieza.
FOSFORO: La capa activa de la pantalla intensif. es el elemento fosforescente que emite luz al ser estimulado por los rayos X.
CAPA REFLECTANTE: aumenta la eficiencia de la pantalla; duplicando el número de fotones que alcanzan la película.
BASE: La capa más alejada de la pantalla se llama BASE. Sirve como soporte mecánico para el elemento fosforescente.
RAYO X
ATOMO BLANCO
HUECO
ELECTRONICO
“e”
“ ”
ELCTRON EXITADO
“e”
“ ”
e
FOTON
DE LUZ
Cualquier material que emite luz como respuesta de una estimulación
exterior recibe el nombre de material luminiscente o elemento
fosforescente y la luz emitida se denomina LUMINISCENCIA.
Los físicos describen 2 tipos de luminiscencia:
- La FLUORESCENCIA: Es cuando sólo emite luz visible durante la
estimulación del elemento fosforescente.
- La FOSFORESCENCIA: Es cuando el elemento fosforescente sigue
emitiendo luz después de recibir el estímulo.

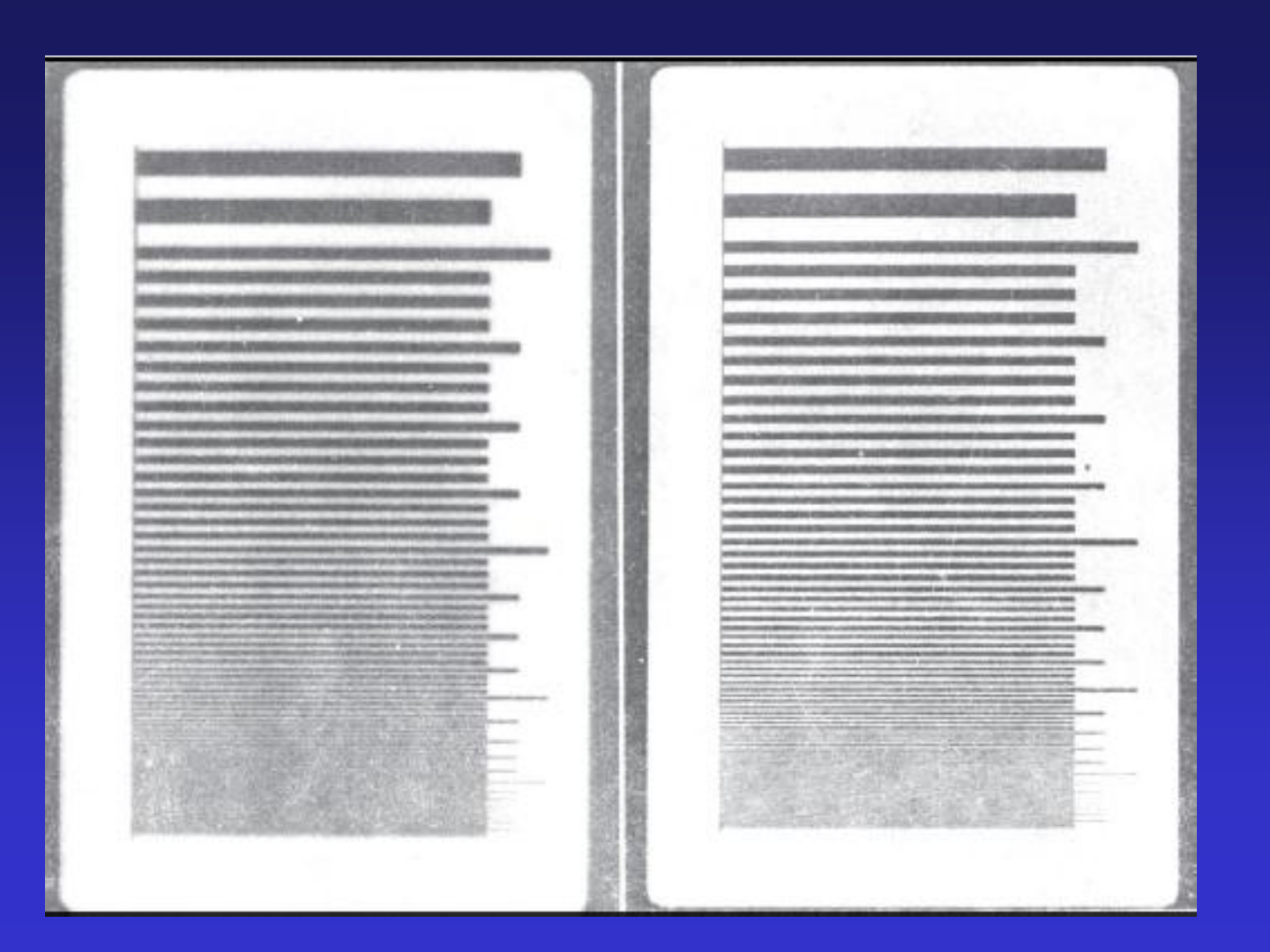

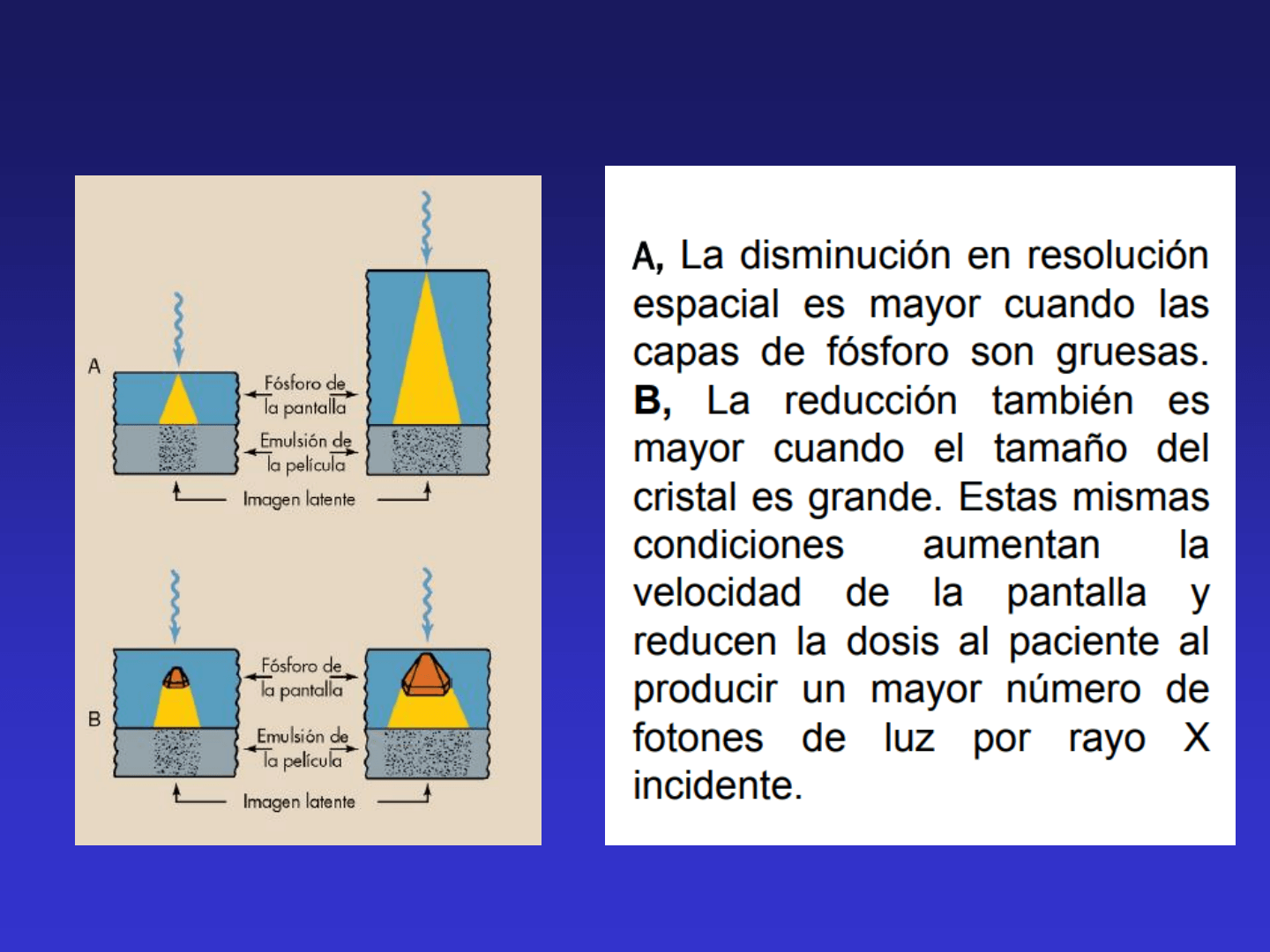

Resolución Espacial
