Introducción al método Monge
El método Monge es un sistema de representación que nos permite dibujar en
una superficie plana, tal como un papel, objetos que ocupan un lugar en el
espacio tridimensional. Es decir, nos permite hacer una abstracción desde 3
dimensiones a 2 dimensiones. Lo cual es muy útil cuando queremos dibujar
con precisión.
Este método se basa en proyecciones ortogonales.

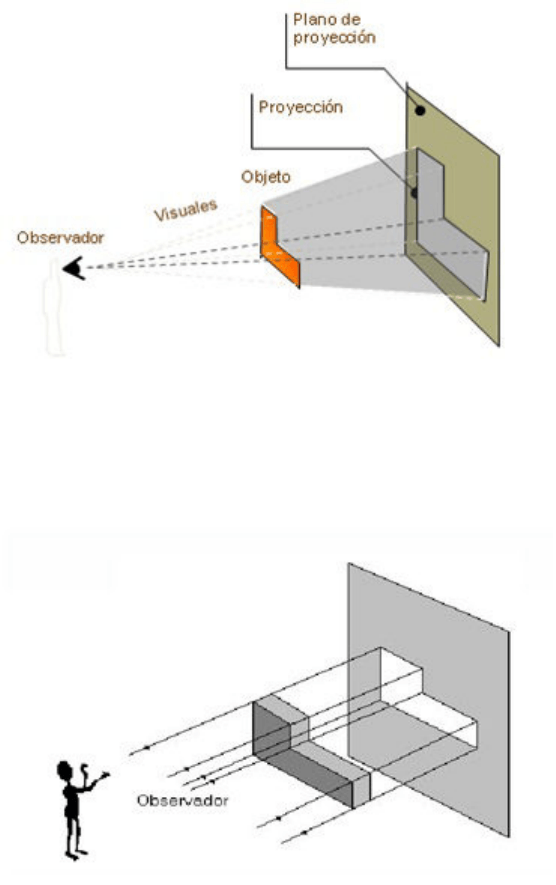

Una proyección es una imagen que se obtiene cuando observamos un objeto y
lo dibujamos sobre la pared del fondo, tal como se observa en la siguiente
imagen.
Si nos imaginamos que el observador se encuentra muy lejos, digamos en el
infinito, lo que sucede es que los rayos visuales se hacen paralelos entre sí, y a
su vez serán perpendiculares al plano de proyección. En este caso, tenemos
una proyección ortogonal.
En el método Monge tendremos dos proyecciones, una proyección horizontal, y
una proyección vertical. Es decir, tendremos dos planos de proyección, los
llamaremos
π
ππ
π
1
y
π
ππ
π
2

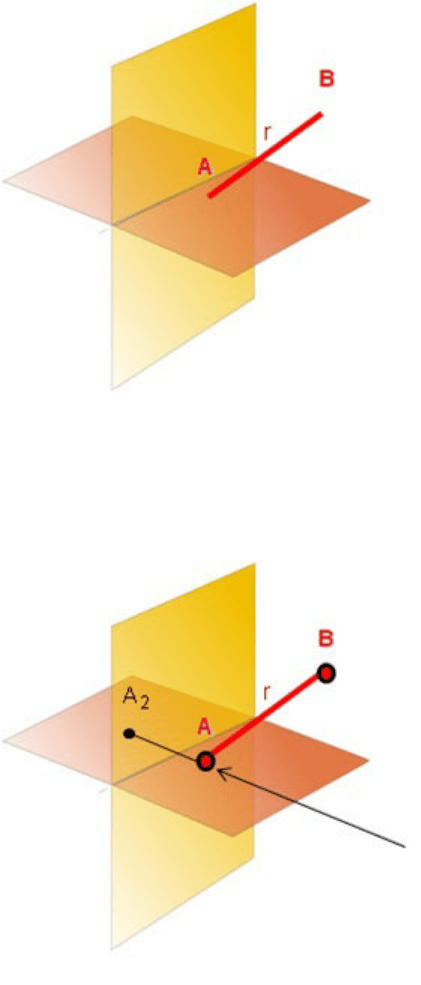

Si tomamos un segmento AB (que se muestra en rojo) y dibujamos dos planos
de proyección, uno vertical y otro horizontal.
Vamos a obtener dos proyecciones por cada punto. Para el punto A vamos a
obtener la proyección A
2
, haciendo pasar un rayo en forma horizontal
exactamente por el punto A va a generar una imagen A2 sobre el plano
vertical.

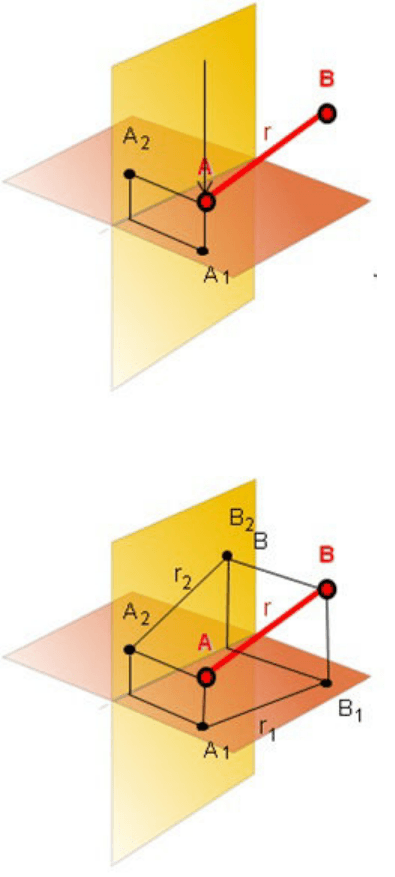

Si hacemos lo mismo con un rayo vertical que pase por A, vamos a obtener la
proyección horizontal A
1
.
Podemos hacer lo mismo con el punto B, y obtendremos lo siguiente:
En el gráfico podemos observar cómo se dibujaron las proyecciones de cada
uno de los puntos, y también se dibujaron las proyecciones de la recta r, que
está definida por los puntos A y B.
El próximo paso en el método Monge es rebatir el plano
π
ππ
π
1
de forma tal que se
superponga con
π
ππ
π
2.
Al mover el plano, tendremos también que las proyecciones se mueven con él,
y nos queda un solo plano (que en realidad son los dos superpuestos) con
todas las proyecciones de los puntos dibujados.
Por ejemplo, el punto A se vería rebatido de esta forma, y luego al traspasar al
esquema Monge obtendríamos el esquema de la derecha.
