DATOS:

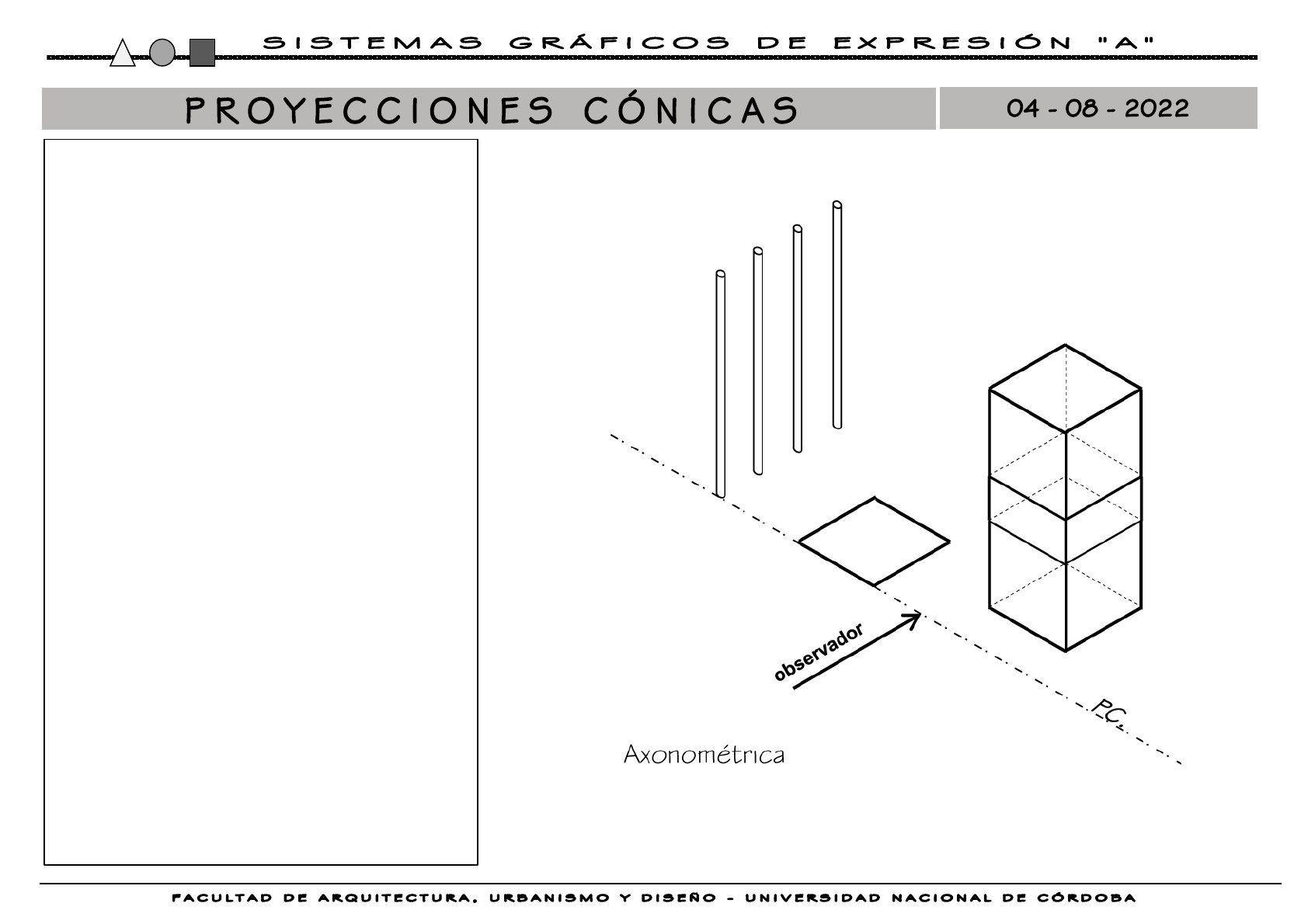

• Posición del observador: será dada en el taller por
el docente.
•
Medidas de la figura y los volúmenes:
- Varilla 0,2 de diámetro - 5,00 de altura.
- Figura cuadrada: 2,00 de lado.
- Prisma de base cuadrada:
2,00 de lado en la base.
1° altura 2,00.
2° altura 1,00.
3° altura 2,00.
•
Posición de la figura y los volúmenes:
- 1° varilla en el cuadro, 2°, 3° y 4° varilla separadas
en 1,00
- Figura cuadrada en el cuadro y a 2,00 de las
varillas.
- Prisma de base cuadrada a dos metros de la figura
cuadrada y a 1,00 del cuadro.
Resolver gráficamente:
• Trabajar a partir de la posición del observador.
• Representar la proyección cónica de las varillas, la
figura y los volúmenes ortogonales en contacto y
alejados del cuadro.
• Completar con la nomenclatura correspondiente.
• Escala 1:75
• Soporte Hoja 35x50
• Terminación en microfibra.
Elaboró Arq. GORDILLO, Julieta
