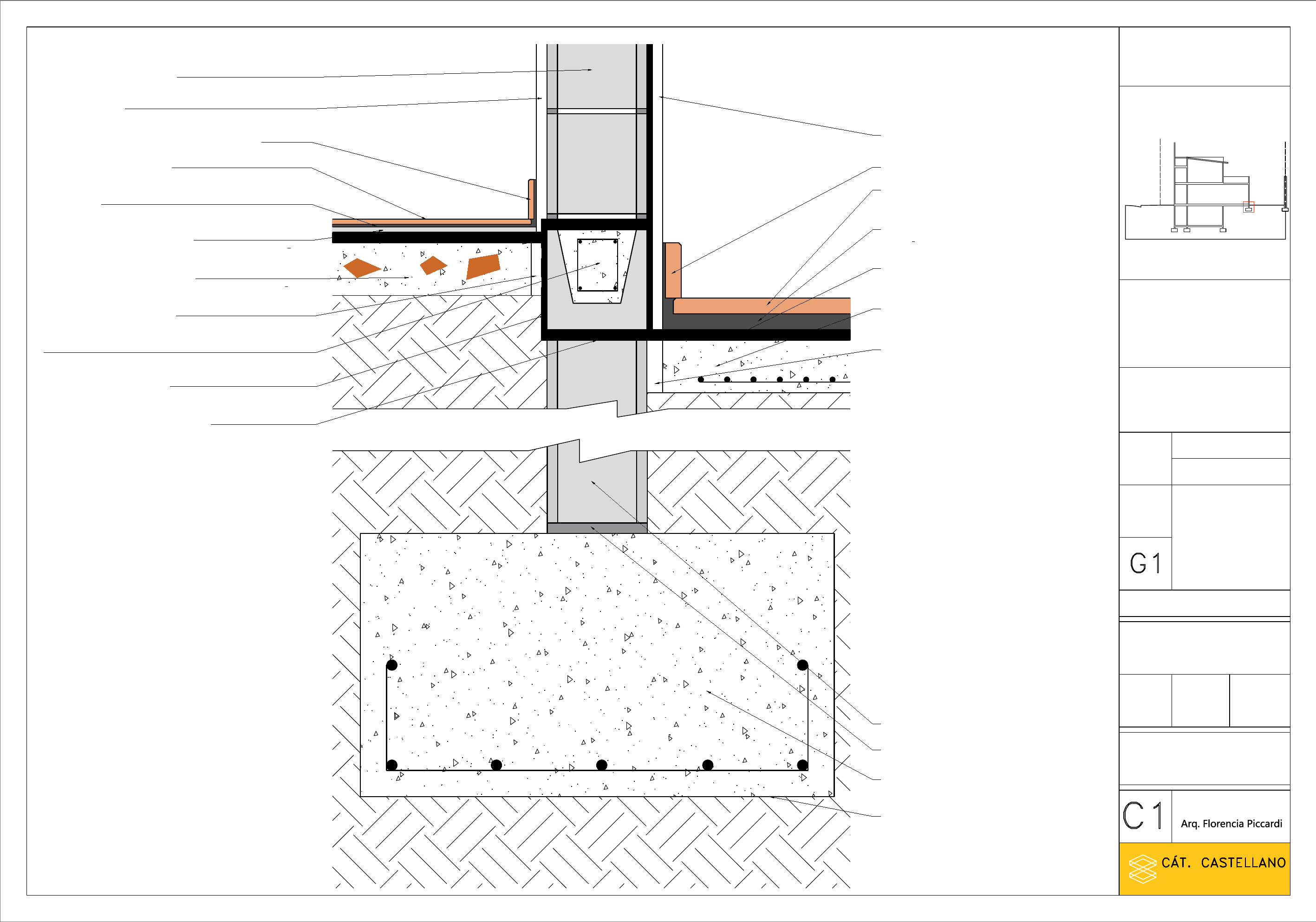

MEMBRANA RIGIDA
MCI (1;3) 10%
e= 0.01 VERTICAL / 0.02 HORIZONTAL
SEPARADOR DE SUELO
FILM DE POLIETILENO
e= 200 MICRONES
JUNTA DE DILATACION
POLIESTIRENO DE BAJA DENSIDAD
e= 0.02
CARPETA NIVELADORA
MAR (1;
1
2
;3)
e= 0.02
MORTERO DE ASIENTO
MAR (1;
1
2
;3)
e= 0.03
TERMINACIÓN SUPERFICIAL
SOLADO CERÁMICO 30x30
e= 0.007
ZÓCALO
e= 0.04
TERMINACIÓN SUPERFICIAL
REVOQUE PREMEZCLADO PROYECTABLE 2 EN 1
e= 0.02
VIGA DE ENCADENADO
BLOQUE U CON HORMIGÓN SIMPLE HC (1;3;3) Y ARMADURA S/CALCULO
MURO BAJO FUNDACION
BLOQUE DE HORMIGÓN 19X19X39
CONTRAPISO INTERIOR
HHRP (1;
1
4
;4;8)
e= 0.10
CONTRAPISO EXTERIOR
HC (1;3;8) CON MALLA ELECTRO SOLDADA
e= 0.10
JUNTA DE DILATACION
POLIESTIRENO DE BAJA DENSIDAD
e= 0.02
TERMINACIÓN SUPERFICIAL
SOLADO DE CEMENTO 50X50
e= 0.04
ADHESIVO CEMENTICIO DE CAPA DELGADA
CLAUCOL
e= 0.007
TERMINACIÓN SUPERFICIAL
REVOQUE PREMEZCLADO PROYECTABLE 2 EN 1
e= 0.02
MURO SOBRE FUNDACION
BLOQUE DE HORMIGÓN 19X19X39
ZÓCALO
e= 0.007
FAJA DE NIVELACION
e = 0.02
ZAPATA CORRIDA
HORMIGON ARMADO HC (1;3;6) CON ARMADURA S/ CALCULO
e = 90 x 50
CAJON HIDROFUGO
MCI (1;3) 10%
e= 0.01 VERTICAL / 0.02 HORIZONTAL
FIELTRO ASFALTICO
FUNDACIÓN SIMPLE
