LAS ESTRUCTURAS:
EL ESQUELETO DE LOS OBJETOS.
1. INTRODUCCIÓN.
Las estructuras están presentes en todo lo que nos rodea aunque no nos demos cuenta. Las
encontramos tanto en los seres vivos como en los objetos (caparazón de un caracol, tronco de un
árbol, máquinas, muebles, edificios, etc.).
Pero… ¿Qué es una estructura?
De forma sencilla, se puede entender la estructura de un objeto como el “esqueleto” o “armazón”
que soporta el propio peso del objeto, lo protege frente a otras fuerzas externas, y además
mantienen unidos entre sí todos sus elementos.

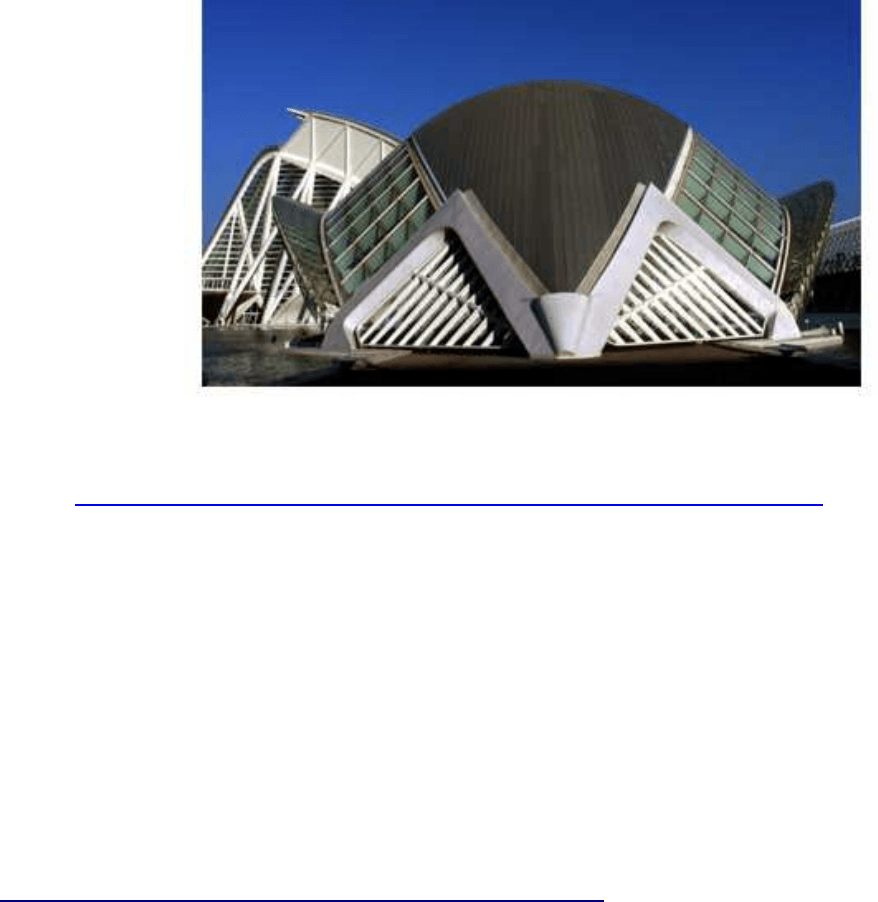

El edificio de L’Hemisferic en la Ciudad de las Artes y las Ciencias (Valencia) presenta una
vanguardista estructura.
Video: http://www.profes.net/varios/videos_interactivos/estructuras/index.html (inicio).
Cuestiones ‘Introducción’:
1) ¿Conoces otros objetos o construcciones que necesiten de una estructura que los soporte?
2) ¿Qué formas tienen tales estructuras?
3) ¿Con qué materiales están hechas las estructuras?
4) ¿Qué ocurre cuando una estructura falla?
2. LAS ESTRUCTURAS QUE NOS RODEAN: UTILIDAD Y TIPOS.
2.1 DEFINICIÓN y FUNCIÓN DE LAS ESTRUCTURAS.
La mayoría de objetos a nuestro alrededor disponen de estructura: edificios, puentes, sillas,
estanterías, automóviles, pupitres, etc.
La ESTRUCTURA de un objeto se define como el conjunto de elementos unidos entre sí que le
permiten mantener su forma y tamaño sin deformarse, cuando sobre el objeto actúan una serie de
fuerzas externas.
Video: http://www.profes.net/varios/videos_interactivos/estructuras/index.html (objetos con/sin
estructura)
Por tanto, ¿Cuál es la función de las estructuras?
- Soportar pesos (el peso de los elementos sobre la estructura, y el peso mismo del objeto y de
la propia estructura).
- Resistir fuerzas externas (la pared de una presa soporta la fuerza del agua contenida en el
embalse, así como el tejado soporta el peso de la nieve caída).
- Mantener la forma (las vigas y pilares de un edificio confieren la forma del mismo y hacen que
su estructura no se deforme. De igual forma, el esqueleto de los seres vivos proporciona su
forma externa).
- Servir de protección (la carcasa de un monitor o de un ordenador protege los elementos que
encontramos dentro, así como el chasis del automóvil protege a los pasajeros)
2.2.- TIPOS DE ESTRUCTURAS.
Según los elementos con los que están construidas, las estructuras se pueden clasificar 3 grandes
grupos:
1. Estructuras masivas.
2. Estructuras laminares (de carcasa).
3. Estructuras de armazón

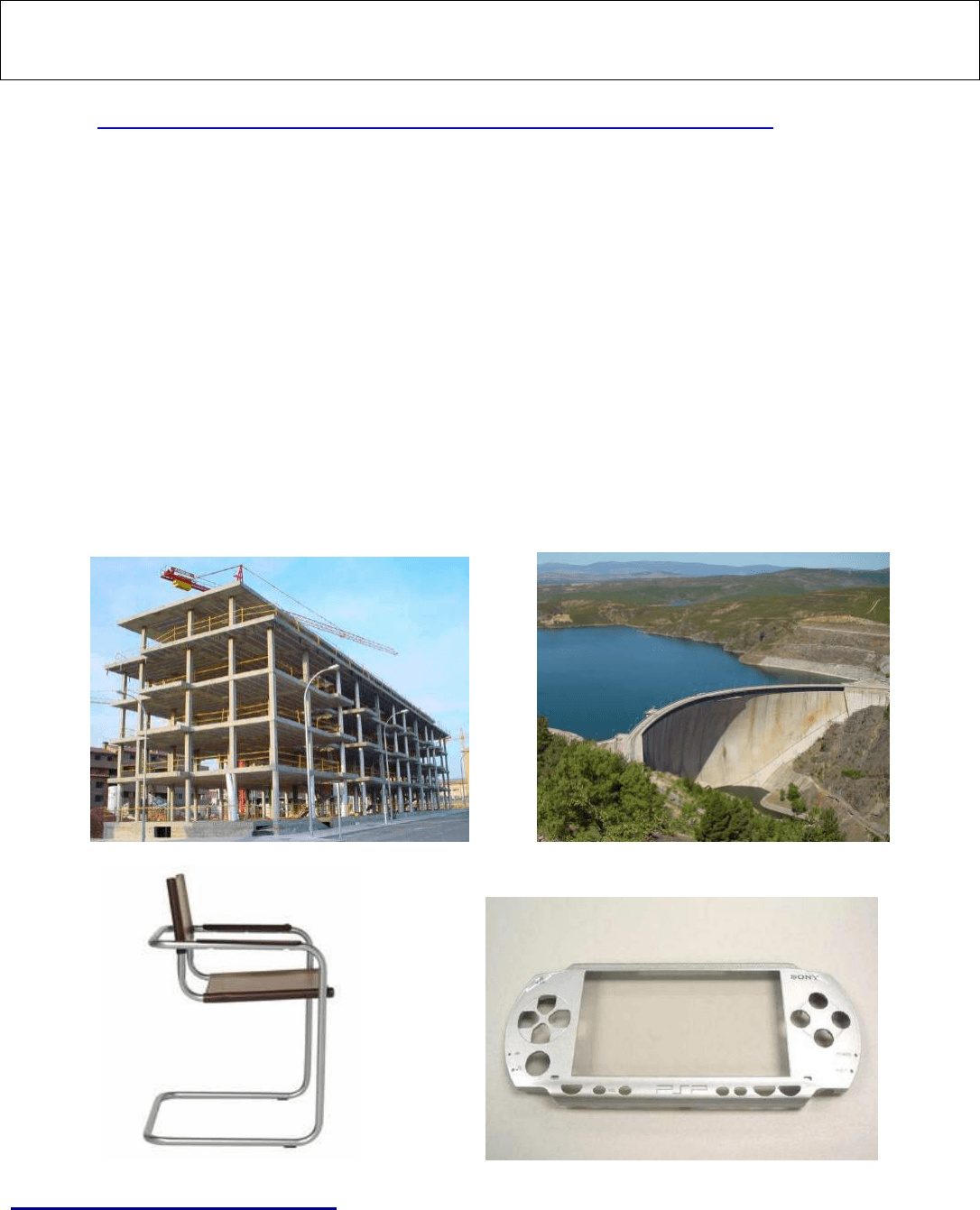

1) Estructuras masivas.
Son estructuras muy pesadas y macizas, construidas con elementos
muy gruesos, anchos y resistentes.
Ejemplos: grandes presas, antiguas iglesias o puentes de piedra y
grandes pilares o arcos, pirámides, acueductos, etc.
2) Estructuras laminares o de carcasa.
Están constituidas por láminas o paneles resistentes y delgados
formando carcasas, que envuelven y protegen las piezas internas
del objeto. La resistencia de estas carcasas se consigue dándoles a
las láminas una determinada forma.
Ejemplos: chasis del coche, carcasa del ordenador, etc.
3) Estructuras de armazón.
Están formadas por piezas como barras, tubos, pilares, vigas, o cables unidos entre sí para formar
una especie de esqueleto o armazón. Según la disposición de sus elementos pueden ser:
•
••
• Trianguladas: Se construyen mediante unión de barras que van formando triángulos.
Ejemplos: torres del tendido eléctrico, grúas, soportes de antenas, puentes de hierro, etc.
•
••
• Entramadas: Tienen elementos verticales y horizontales que se unen entre sí, formando
una especie de malla. Los elementos horizontales se apoyan en los verticales. Ejemplos:
estructura de un edificio, travesaños de una silla, marcos de ventanas, andamios, etc.
•
••
• Colgadas: El peso es soportado por cables que están unidos a otros elementos más
robustos como muros o torres resistentes. Ejemplos: puentes colgantes.

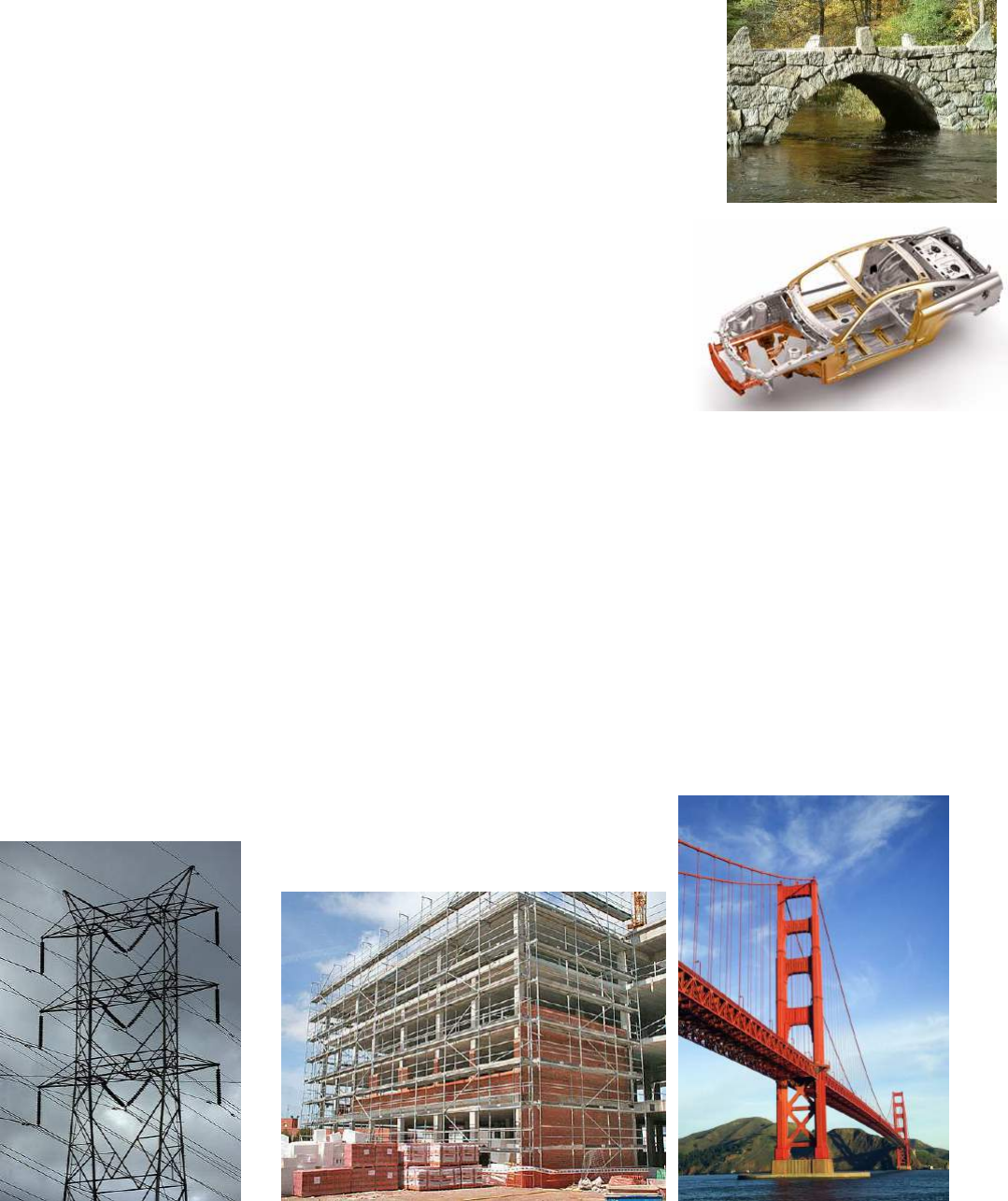

Torre alta tensión Andamio de construcción Golden Gate
Cuestiones ‘Las estructuras que nos rodean’:
5) Indica si son correctas las siguientes afirmaciones y explica tu respuesta.
a) Las estructuras sólo sirven para soportar pesos.
b) Sólo los edificios y los puentes tienen estructura resistente debido a su tamaño.
c) Las carcasas de los electrodomésticos sirve para ocultar sus piezas internas.
6) Relaciona cada elemento con el tipo de estructura empleado:
Frigorífico De carcasa
Muralla
Antena colectiva Masiva
Edificio
Carpa de un circo De armazón
7) Para cada objeto, indica el tipo de estructura que lo conforma y su función en el objeto.
a) La carrocería de un coche b) Templo griego
c) Soporte de antena d) Puente romano
e) Puente colgante f) Rascacielos
g) Presa h) Acueducto romano
i) Cubierta de la tele j) Silla.

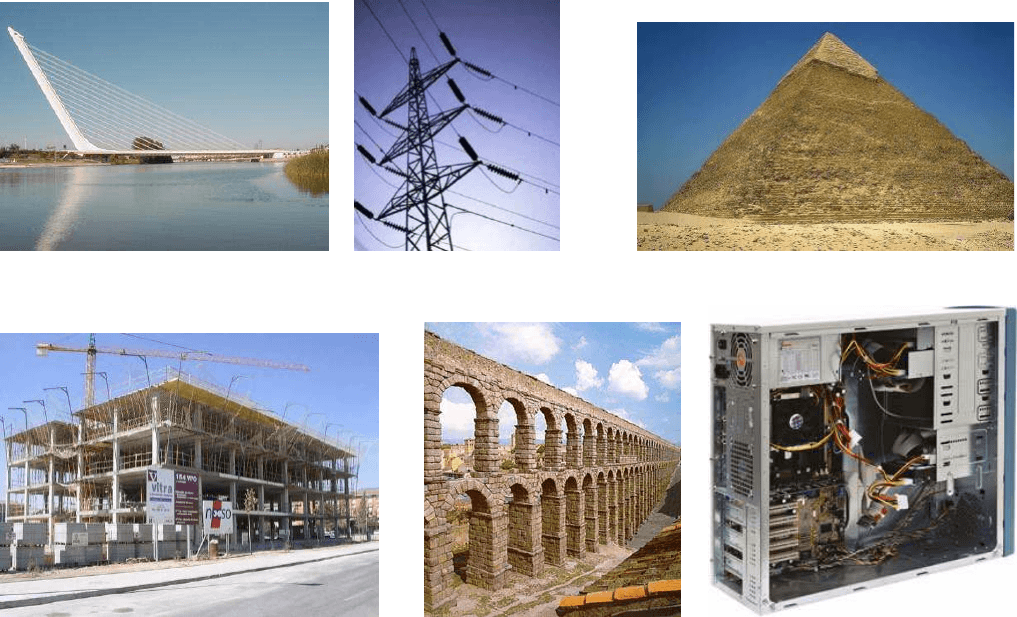

8) Indica si las siguientes estructuras son: masivas, de carcasa, trianguladas, entramadas o
colgantes:
a) b) c)
d) e) f)

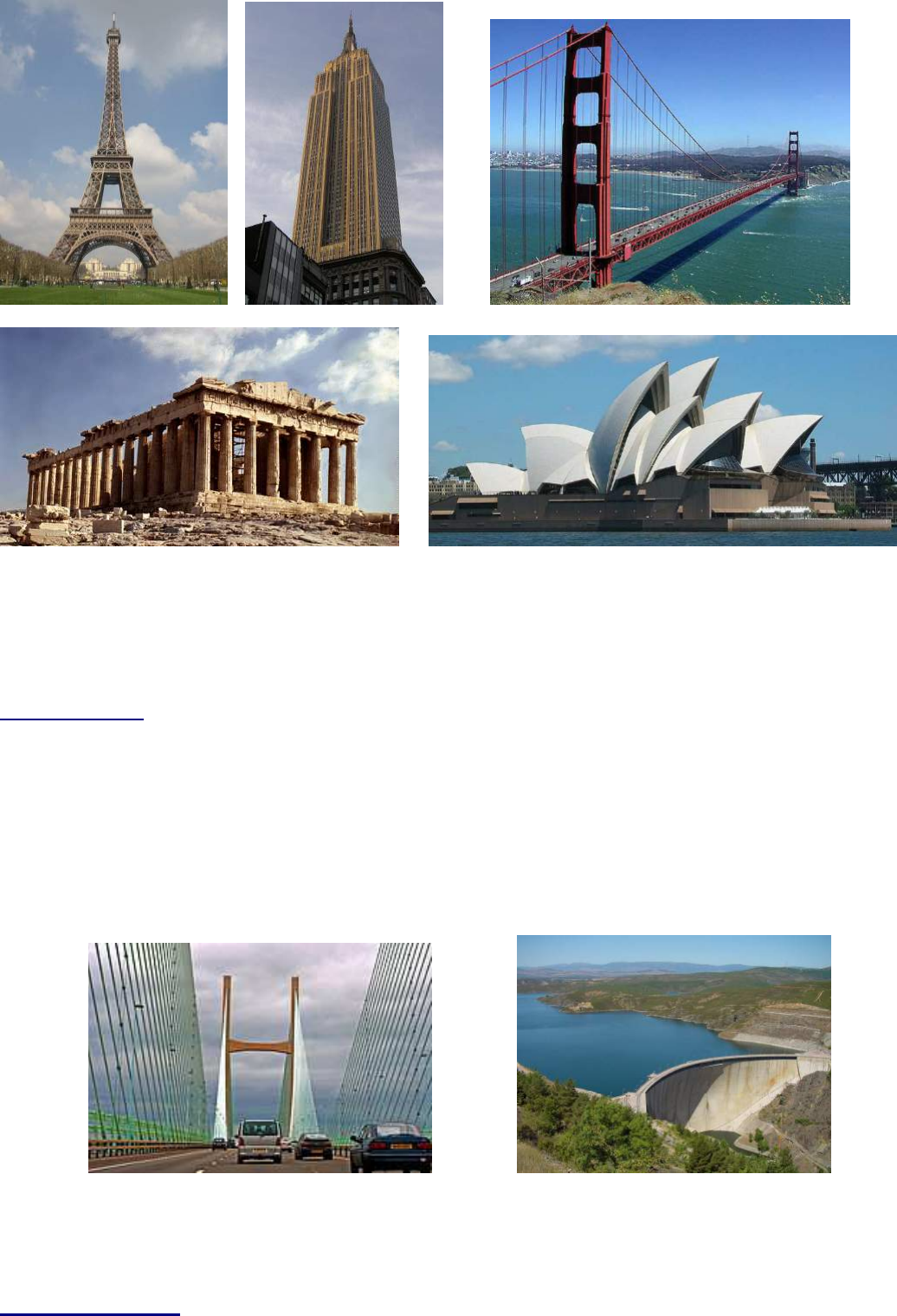

9) En las imágenes tienes ejemplos de estructuras famosas. Averigua su nombre e indica su tipo:
a) b) c)
d) e)
10) Busca al menos 5 ejemplos de estructuras sencillas en tu localidad, tu barrio, tu casa, etc.
Nómbralas e indica el tipo al que pertenecen.
3. CARGAS Y ESFUERZOS EN LAS ESTRUCTURAS.
3.1.- CARGAS.
Como hemos comentado anteriormente, las estructuras se ven sometidas a fuerzas externas,
tales como pesos de objetos sobre ellas, el propio peso de la estructura, la fuerza del agua o del
viento, etc.
Por ejemplo, la estructura de un edificio soporta el peso de los muebles, el peso de vigas y ladrillos,
el peso de las personas que viven en el edificio, la fuerza del viento, el peso de la nieve, etc.
A estas fuerzas externas aplicadas sobre las estructuras se les denominan CARGAS.
3.2.- ESFUERZOS.
El peso de pilares, la fuerza del viento, y
el peso de los coches actúan como
cargas para la estructura del puente.
La presión del agua embalsada
supone una importante carga sobre
la estructura de la presa.
Las cargas que soportan las estructuras generan fuerzas internas en la propia estructura
(tensiones), que tienden a deformarlas y/o romperlas.
A estas fuerzas deformantes producidas por las cargas se las llaman ESFUERZOS.
Por ejemplo, imagínate que tu compañero te estira de un dedo de la mano. Tu mano sería la
estructura, mientras que la fuerza externa que hace tu compañero para estirar de ti sería la carga.
El esfuerzo sería la tensión que notas en el dedo que te causa cierta molestia. Si tu compañero
hiciese mucha fuerza, el esfuerzo que sufrirías podría llegar a doblarte o romperte el dedo.
3.3.- TIPOS DE ESFUERZOS.
Dependiendo de la carga aplicada a la estructura, ésta puede sufrir 5 tipos de esfuerzos distintos:
1) Esfuerzo de tracción.
2) E. de compresión.
3) E. de flexión.
4) E. de torsión.
5) E. de corte o cizalladura.
Video: http://www.profes.net/varios/videos_interactivos/estructuras/index.html (tracción, compresión
y tracción).

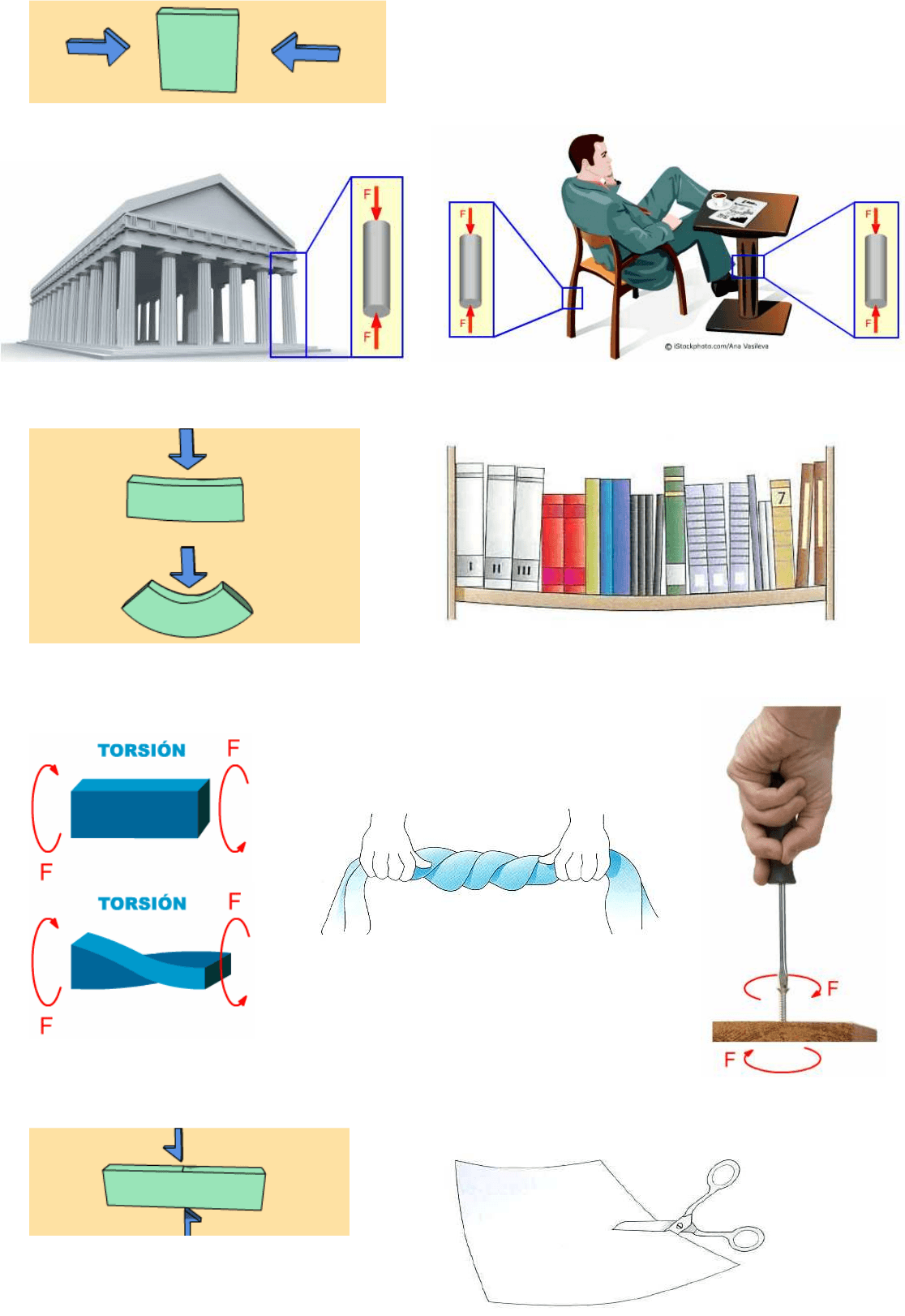

1) Tracción.

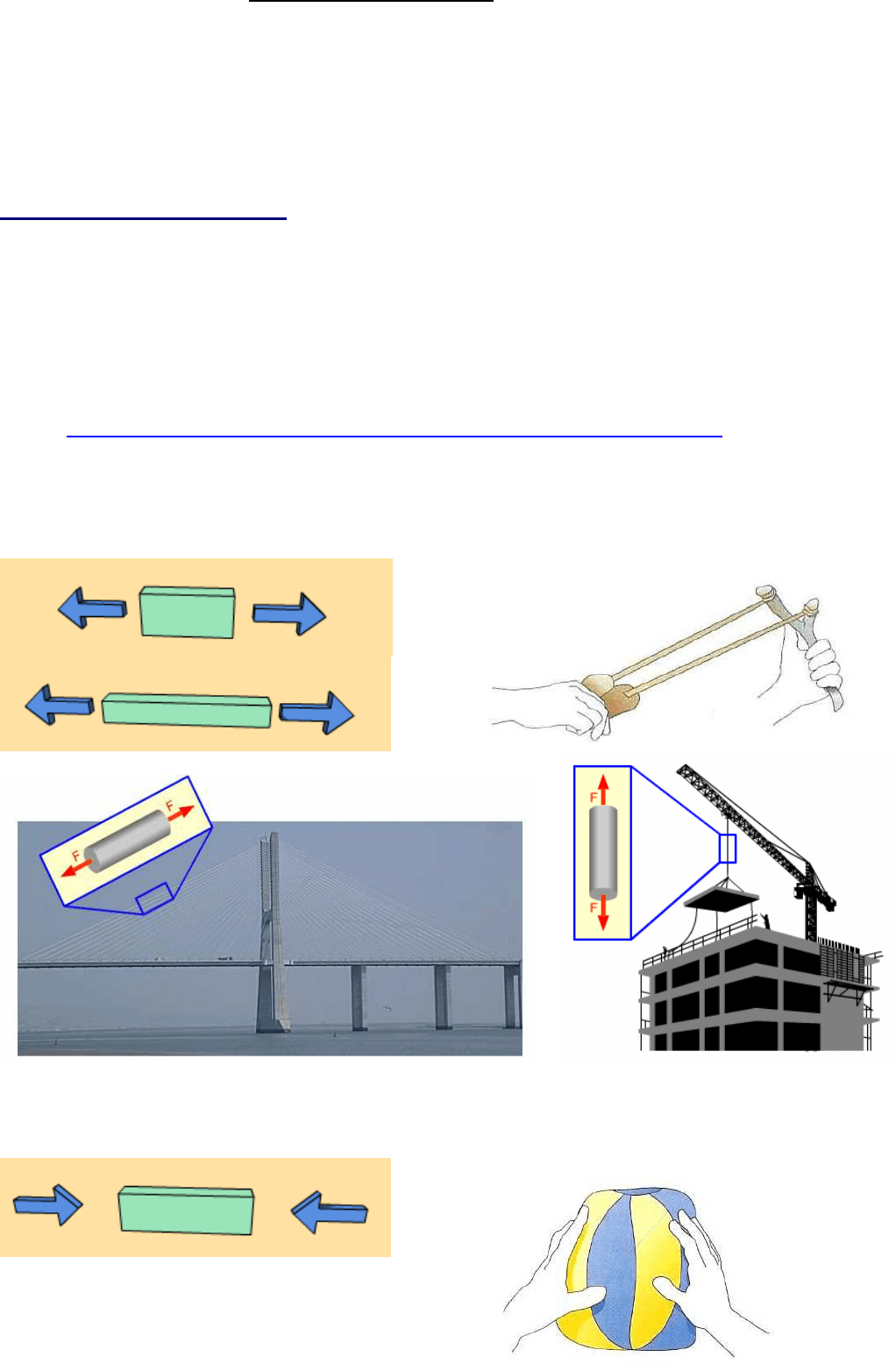

Una estructura está sometida a un esfuerzo de tracción cuando se aplican dos fuerzas o cargas de
sentido opuesto, que tienden a deformar la estructura por alargamiento.
2) Compresión.
Una estructura está sometida a un esfuerzo de compresión cuando sufre dos fuerzas o cargas de
sentido opuesto que tienden a deformar la estructura por aplastamiento.
3) Flexión.
Una estructura está sometida a un esfuerzo de flexión cuando recibe fuerzas o cargas que tienden
a doblar la estructura.
4) Torsión.
Una estructura está sometida a un esfuerzo de torsión cuando recibe dos
fuerzas o cargas opuestas que tienden a retorcer la estructura.
5) Corte o cizalladura.

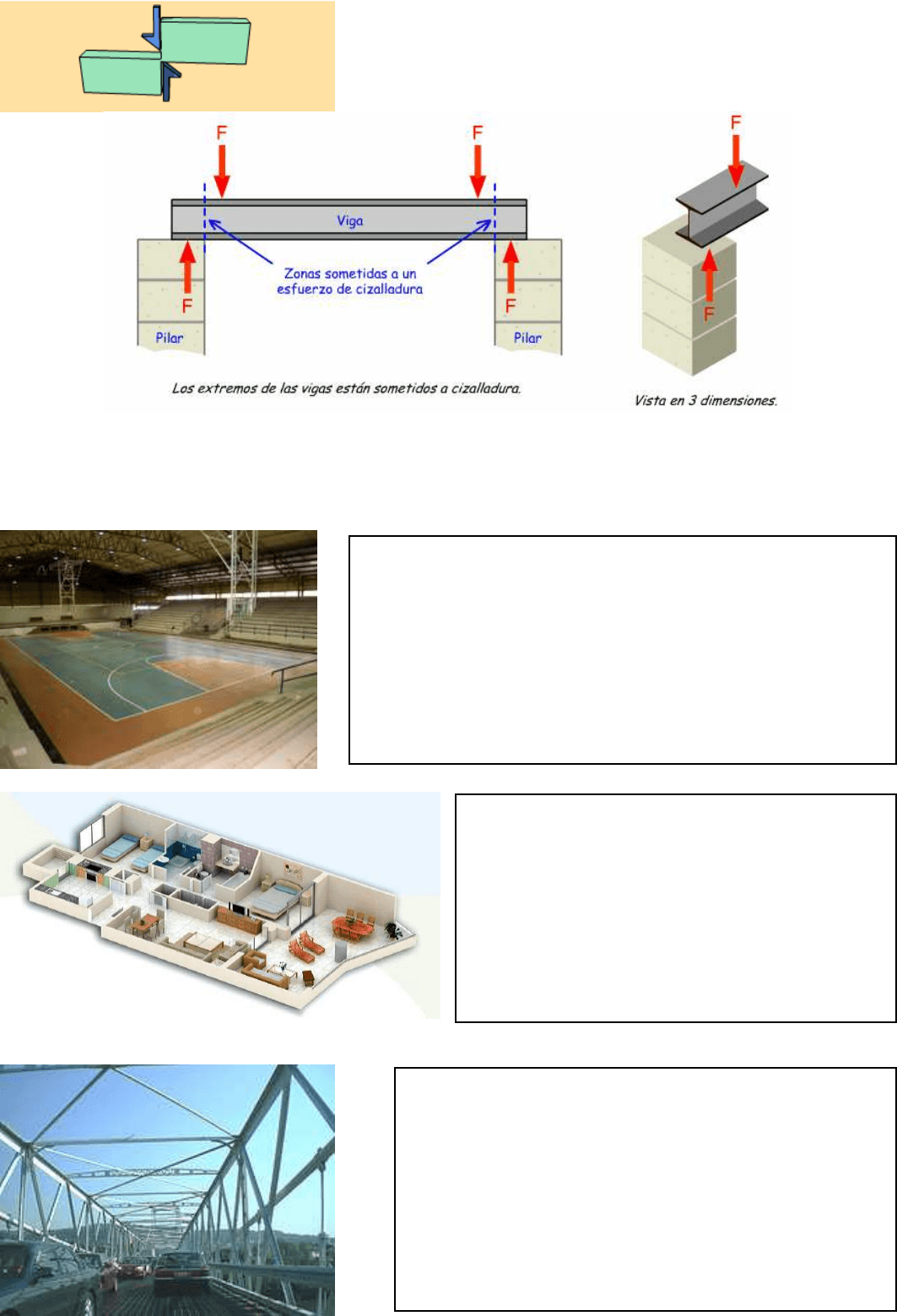

Una estructura está sometida a un esfuerzo cortante o de cizalladura cuando recibe dos fuerzas o
cargas opuestas que tienden romper o cortar la estructura.
Actividades ‘cargas y esfuerzos’:
11) Observa las siguientes fotografías e indica las cargas (fuerzas externas) que soportan cada una
de las estructuras.
Recinto polideportivo, en cuyas gradas suele haber
espectadores. Se sitúa en un lugar donde los inviernos
suelen ser muy fríos.
Plano del piso amueblado de un edificio de 10
alturas.
Puente colgante con frecuente tráfico de
automóviles, situado en una zona muy ventosa.
12) Relaciona los siguientes efectos con su respectivo esfuerzo:
Flexión estiramiento
Torsión aplastamiento
Cizalladura doblado de la pieza
Compresión retorcimiento
Tracción corte

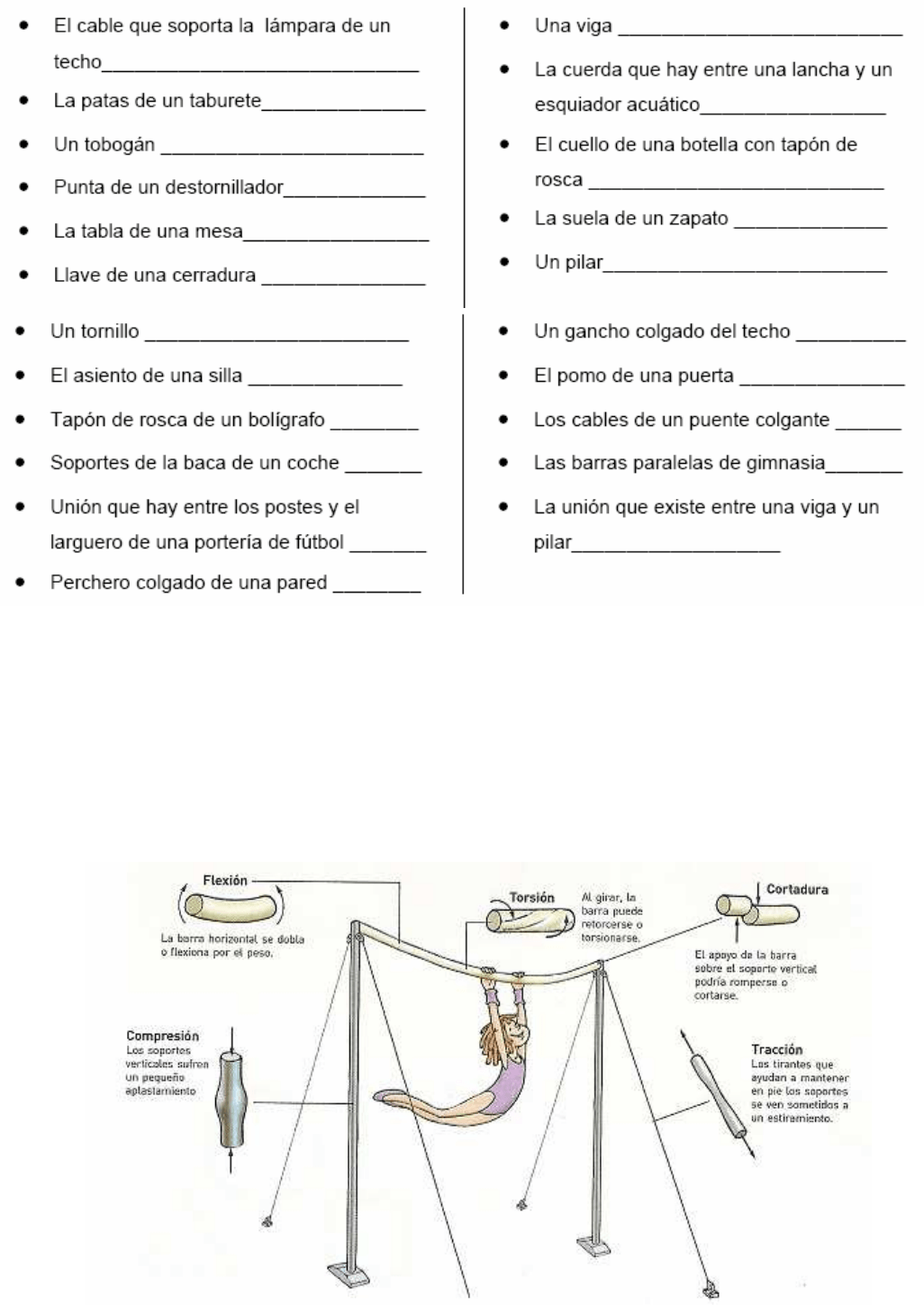

13) Relaciona mediante flechas cada uno de los objetos con el esfuerzo que soporta.
Tracción Patas de la mesa.
Compresión Tablero de la mesa.
Flexión Cadena con colgante.
Torsión Guillotina.
Corte o Cizalladura Sacar punta al lápiz.
14) Observa los dibujos siguientes e identifica el tipo de esfuerzo que se está realizando:
15) Señala el tipo de esfuerzos se producen en cada uno de los objetos numerados de la siguiente
figura:
1 2 3 4
5 6 7
16) Completa la siguiente tabla:
Acción Elemento Tipo de esfuerzo
Superficie de la cama Saltar sobre una cama
elástica.
Cuerdas de sujeción de la cama
Asiento
Sentarse en una silla
Patas
Girar llave en la cerradura Llave
Clavar un calvo en una tabla Tabla
17) Cómo identificar los esfuerzos en una estructura.
Para identificar los esfuerzos que hay en las distintas partes de una estructura primero tenemos
que ver las cargas que hay aplicadas. Después observar el efecto que tienen esas cargas sobre
cada una de las partes de la estructura.
Para conocer el efecto de las cargas sobre las partes de una estructura, puedes imaginar que, en
vez de estar hechas de materiales resistentes, son de un material blando (plastilina, goma).
Después piensa que pasaría con cada una (si se aplasta, se estira, se dobla se retuerce o se
corta).
Practica lo explicado con las siguientes estructuras:

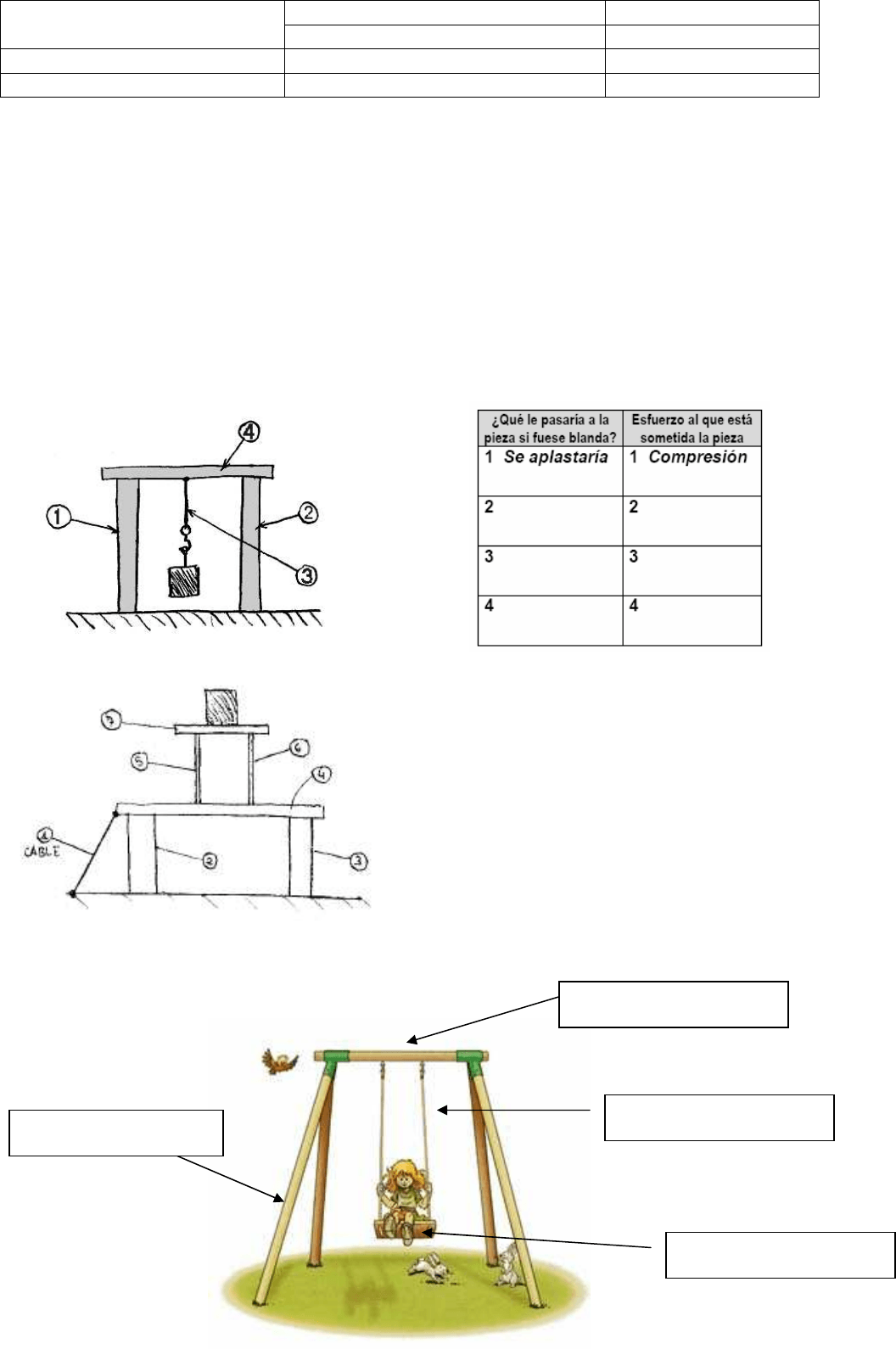

18) En un columpio, identifica los esfuerzos a que están sometidos los elementos de su estructura.
19) Decir que tipo de esfuerzo soporta (compresión, torsión, flexión, cortadura, tracción).
20) Ficha identificación de esfuerzos
4. ELEMENTOS RESISTENTES DE LAS ESTRUCTURAS.
Como se vio en su definición, las estructuras están formadas por varias piezas o elementos. Todos
los elementos resistentes ayudan y trabajan juntos soportando las cargas y esfuerzos asociados
para que la estructura no se deforme, se rompa o caiga.
Por ejemplo, observa cómo trabajan los distintos elementos de la estructura de una barra fija
cuando una gimnasta se balancea sobre ella:
Veamos a continuación una lista de los elementos resistentes más habituales en estructuras:
•
••

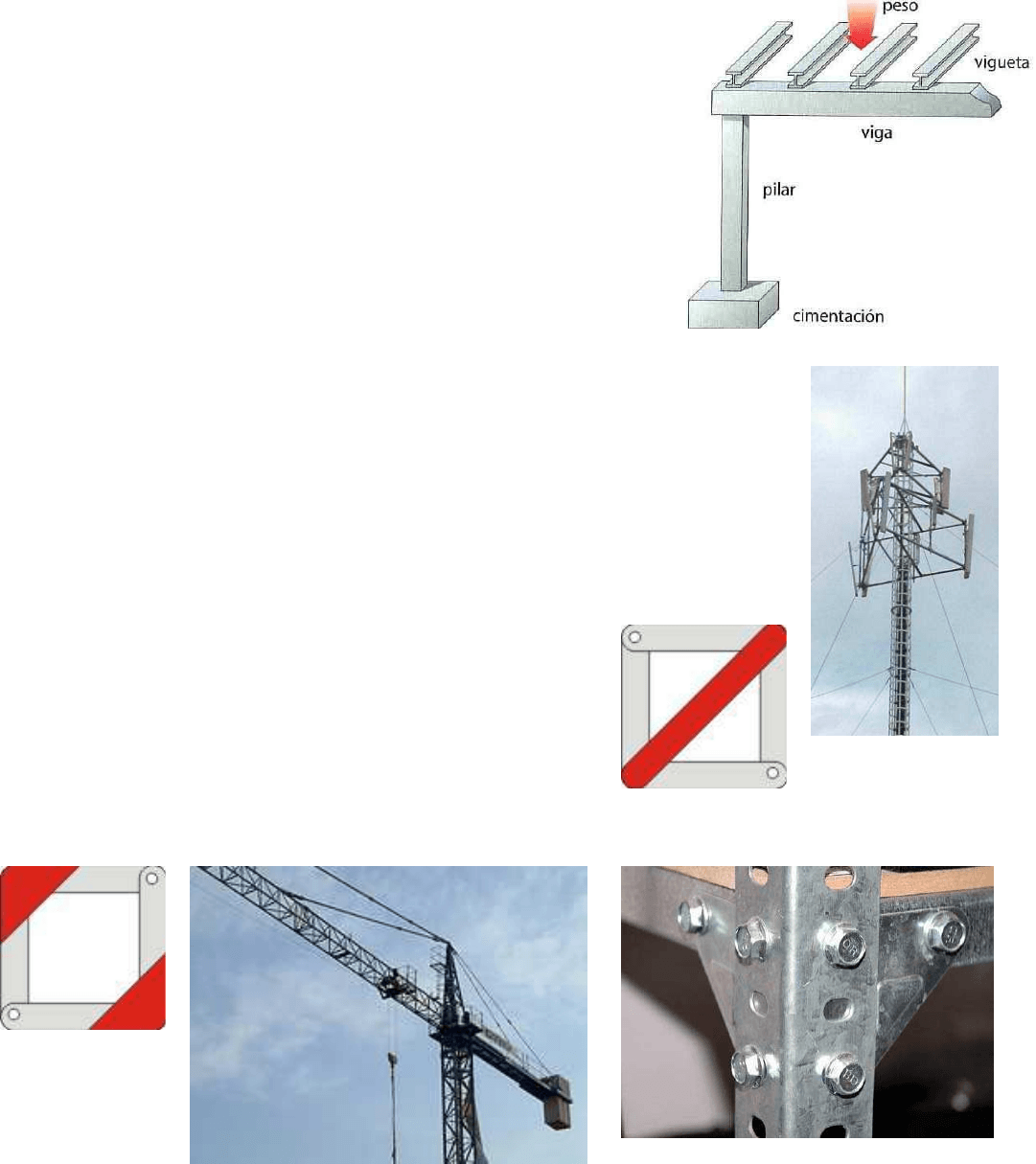

• Vigas y viguetas: Las vigas son elementos resistentes
horizontales. Apoyan sus extremos directamente sobre los
pilares para crear el suelo de la planta de un edificio, por lo
que experimentarán esfuerzos de __________________. Las
cargas que soportan son los pesos de personas y muebles
que habrá en el edificio, por lo que hay una tendencia a
doblarse bajo dicho peso experimentando esfuerzos de
__________________
•
••
• Pilares y columnas: Son elementos de soporte alargados y
verticales. Soportan el peso de otras partes de la estructura
que están por encima de ellos. Por lo tanto, los pilares y
columnas están sometidos a esfuerzos de
____________________
•
••
• Cimentaciones y zapatas: Son grandes bloques de hormigón enterrados
bajo el suelo, y su misión es soportar todo el peso de la estructura que
tienen encima. Están sometidas por tanto a un esfuerzo de
____________________
•
••
• Tirantes: Son barras o cables de acero que sirven para reforzar, dar
equilibrio a la estructura, o para sujetar dos partes de la estructura entre sí.
(ver imagen de la antena). Están sometidos a esfuerzos de ____________
•
••
• Riostras o cerchas: Son barras de acero que refuerzan
las estructuras mediante triangulación en la armadura
de la estructura (Observar la imagen de la grúa). Pueden
estar sometidas a esfuerzos de _______________ o
______________.
.
•
••
• Escuadras: Son elementos triangulares de refuerzo en los puntos de unión de las piezas de las
estructuras. Están sometidas a esfuerzos de compresión.
Cuestiones ‘Elementos resistentes’:

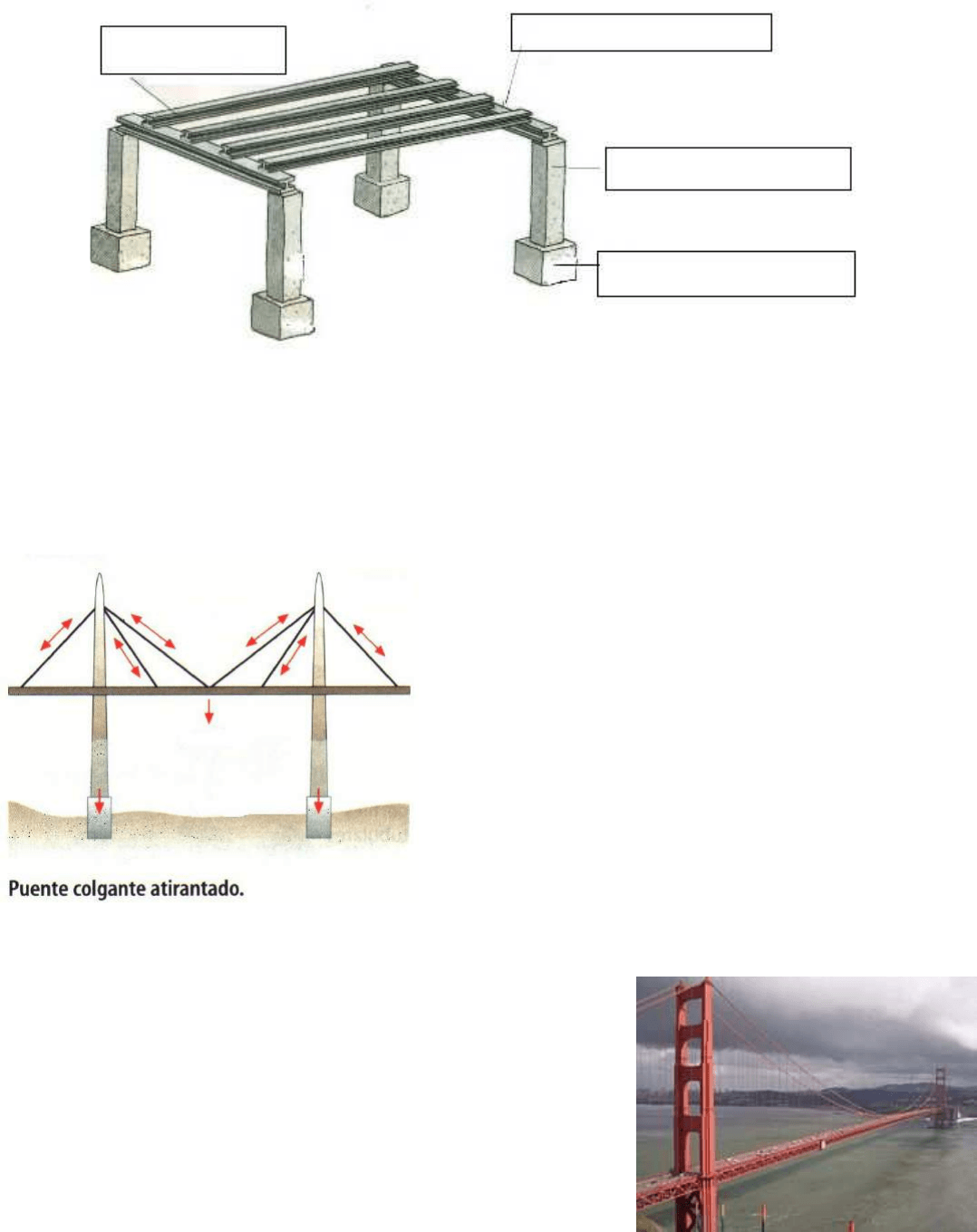

21) Nombra cada uno de los elementos de la estructura:
22) Indica a qué esfuerzos están sometidos los siguientes elementos resistentes:
a) Las zapatas de un edificio:
b) Las vigas de una estructura:
c) Los cables que sujetan la antena de TV:
d) Los pilares de un puente romano:
23) En el siguiente puente colgante, indica mediante flechas los diferentes elementos resistentes
que forman su estructura, así como los esfuerzos que deberán de soportar cada uno de ellos:
24) Verdadero o Falso. Si la frese en falsa, rescríbela de nuevo para conseguir que sea una
afirmación verdadera:
a) Las vigas se colocan verticalmente en una estructura,
mientras que las columnas horizontalmente.
b) Las vigas son cables que se utilizan para reforzar las
estructuras.
c) Las vigas se apoyan sobre los cimientos.
d) Los pilares se sitúan sobre las vigas.
e) El tablero de un puente colgante se sujeta mediante a la
estructura mediante escuadras.
f) Los pilares ejercen esfuerzos cortantes obre las vigas.
25) En las siguientes estructuras, identifica todos los elementos resistentes que las forman:
a) b) c)
5. ESTRUCTURAS BIEN HECHAS: ESTRUCTURAS RÍGIDAS Y
ESTABLES.
Video: http://www.profes.net/varios/videos_interactivos/estructuras/index.html (resistencia y
estabilidad).
Para que una estructura cumpla de forma adecuada su función debe cumplir dos características
esenciales:
1) Rigidez: Una estructura es rígida cuando no se deforma a pesar de los esfuerzos a los que
está sometida.
2) Estabilidad: Una estructura es estable cuando es capaz de mantenerse en pie, sin caerse
ni desmoronarse debido a las cargas que actúan sobre ella.
5.1.- ESTRUCTURAS RÍGIDAS.
Una estructura podrá resistir los esfuerzos sin deformarse dependiendo del material seleccionado
para su construcción, de la forma de las piezas (perfiles) y de la forma de la estructura.
1) Materiales.
Los materiales seleccionados deben ser suficientemente rígidos y resistentes, y se eligen unos u
otros en función del esfuerzo a soportar.
2) Forma de las piezas: perfiles.
Los mástiles de los veleros son de
madera porque resiste bien la flexión.
El cable de la grúa es
de metal para resistir
bien la tracción
Las columnas de piedra
son muy resistentes a la
compresión

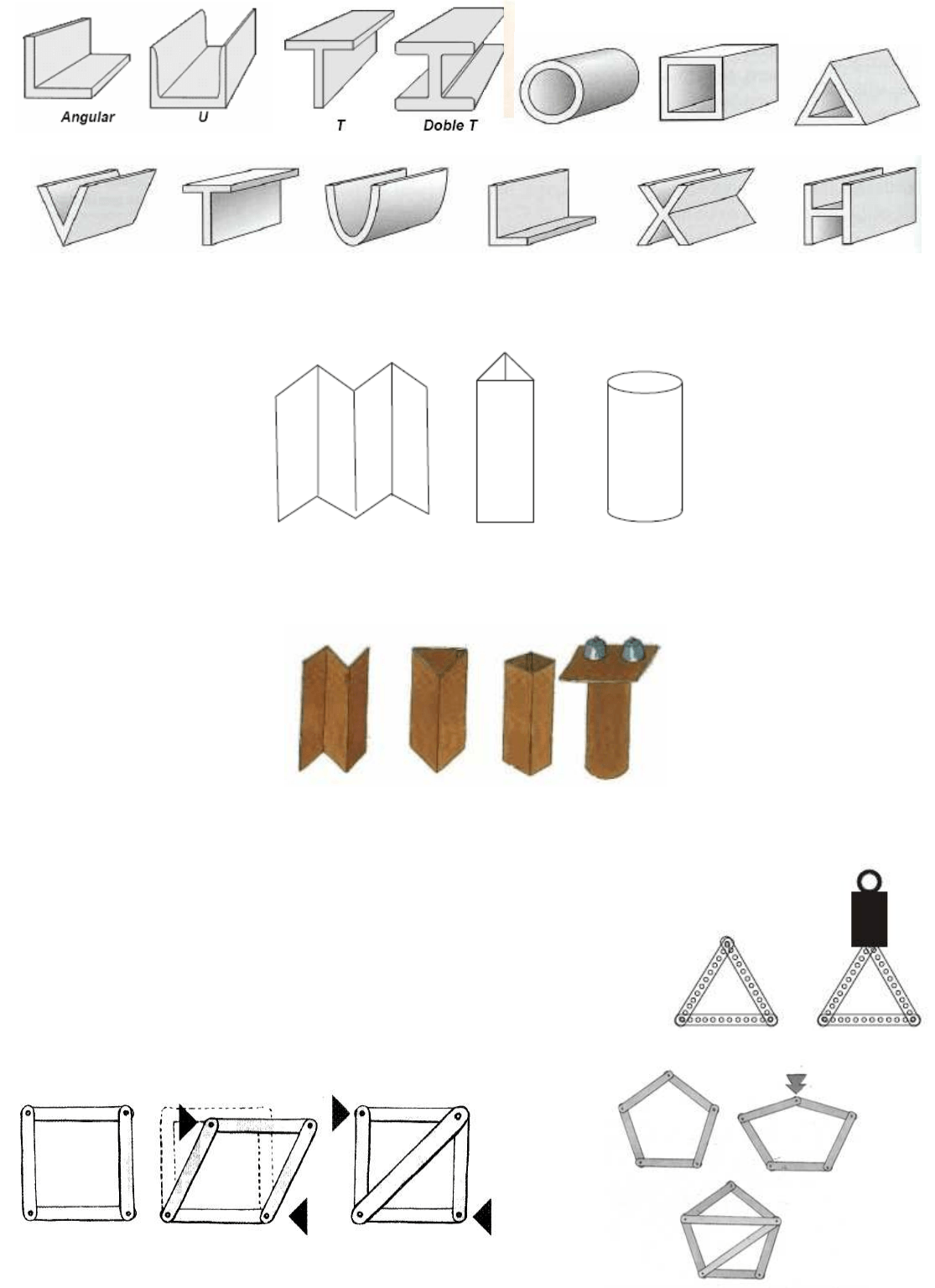

Los perfiles son los distintos tipos de sección de las vigas, pilares, barras, etc. que podemos
emplear al construir nuestra estructura. Con ellos se consigue mayor resistencia de la estructura y
menor peso (ya que no son macizos).
Experiencia 1:
Coge tres folios y pliégalos para conseguir figuras diferentes. Comprueba cuál de ellas soporta más
peso.
Experiencia 2:
Utilizando papel o cartulina, construir algunos perfiles para comprobar su resistencia. Colocar
encima de cada perfil un cartón cuadrado y en el centro de éste depositar cargas cada vez
mayores. ¿Cuál de los perfiles soporta mas peso? Ordénalos por capacidad de soportar pesos.
3) Forma de la estructura.
Para aumentar la rigidez de la estructura se puede recurrir a una técnica denominada
triangulación.
El triángulo es el único polígono que no se deforma cuando se le
aplica una fuerza. Una estructura con forma de cualquier otra
figura geométrica se deformará irremediablemente. Por tanto una
forma sencilla de hacer una estructura rígida es conseguir que los
elementos estructurales formen triángulos indeformables técnica
de la triangulación.
Este documento contiene más páginas...
Descargar Completo
Estructuras.pdf
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
Descargar
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
