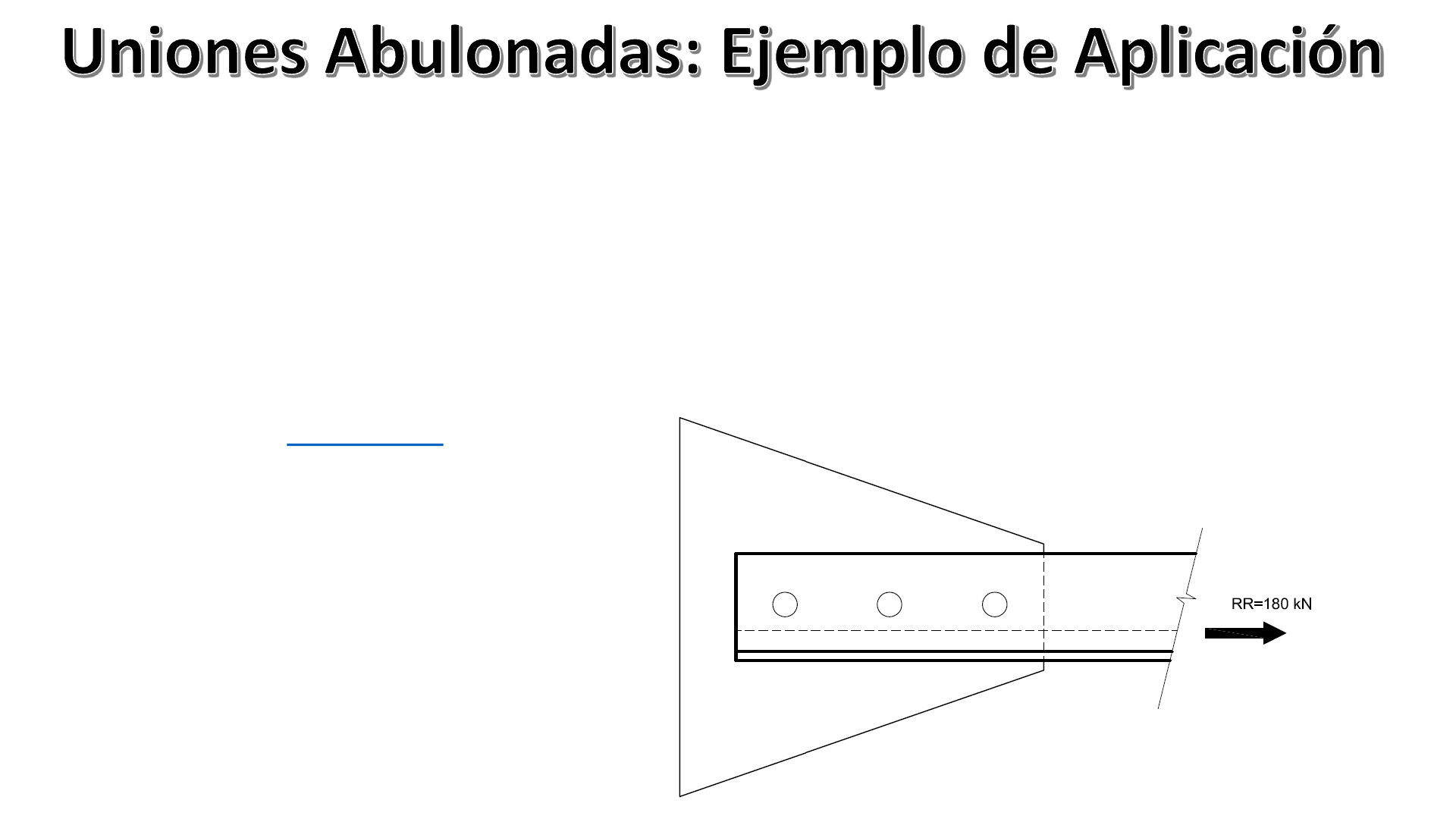

Dimensionar un perfil de sección ángulo simple sometido a tracción, la chapa de nudo y la
unión abulonada.
La unión se plantea en una sola hilera de tres bulones para un tensor de 4,00 m de longitud.
La resistencia requerida para el perfil es una fuerza de tracción de 180 kN.
Se emplea acero F-24 y los bulones son tipo ASTM A325.
1. Tensiones de Referencia:
Dimensionar un perfil de sección ángulo simple sometido a tracción, la chapa de nudo y la
unión abulonada.
La unión se plantea en una sola hilera de tres bulones para un tensor de 4,00 m de longitud.
La resistencia requerida para el perfil es una fuerza de tracción de 240 kN.
Se emplea acero F-24 y los bulones son tipo ASTM A325.
1. Tensiones de Referencia:

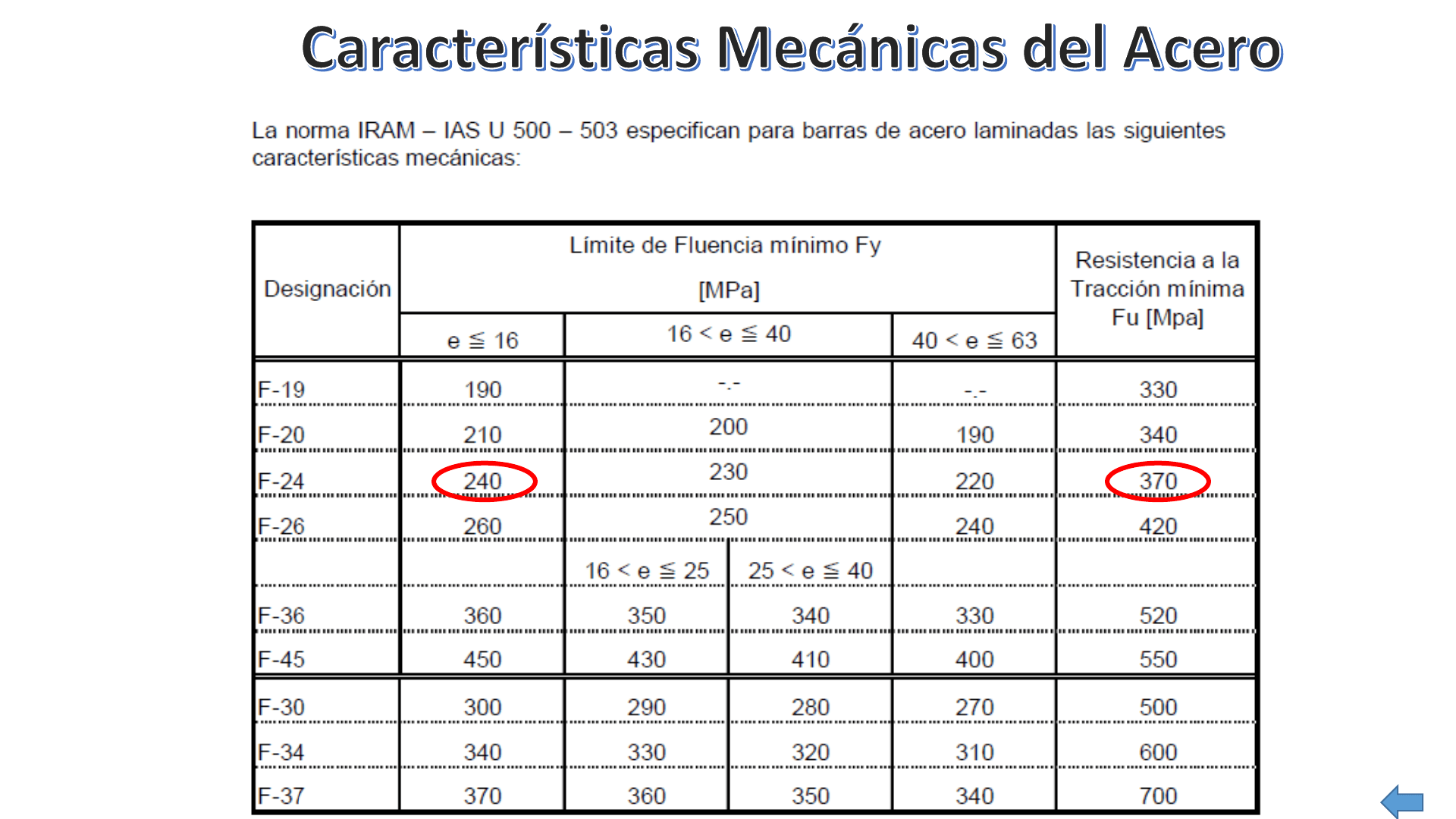

Fy = 240 Mpa
Fu = 370 MPa
FLUENCIA DE LA SECCIÓN BRUTA:
RD1 = f . Fy . Ag . 10
-1
≤ RR
ROTURA DE LA SECCIÓN EFECTIVA:
RD2 = f . Fu . Ae . 10
-1
≤ RR
ROTURA DE LA SECCIÓN EFECTIVA:
Se adopta U=0,85
CONTROL DE ESBELTEZ POR MANIPULACIÓN Y MONTAJE:
REQUERIMIENTOS PARA EL PERFIL:
Se adopta un perfil ángulo 76,2mm x 6,35mm (3” x ¼”) con:
mm

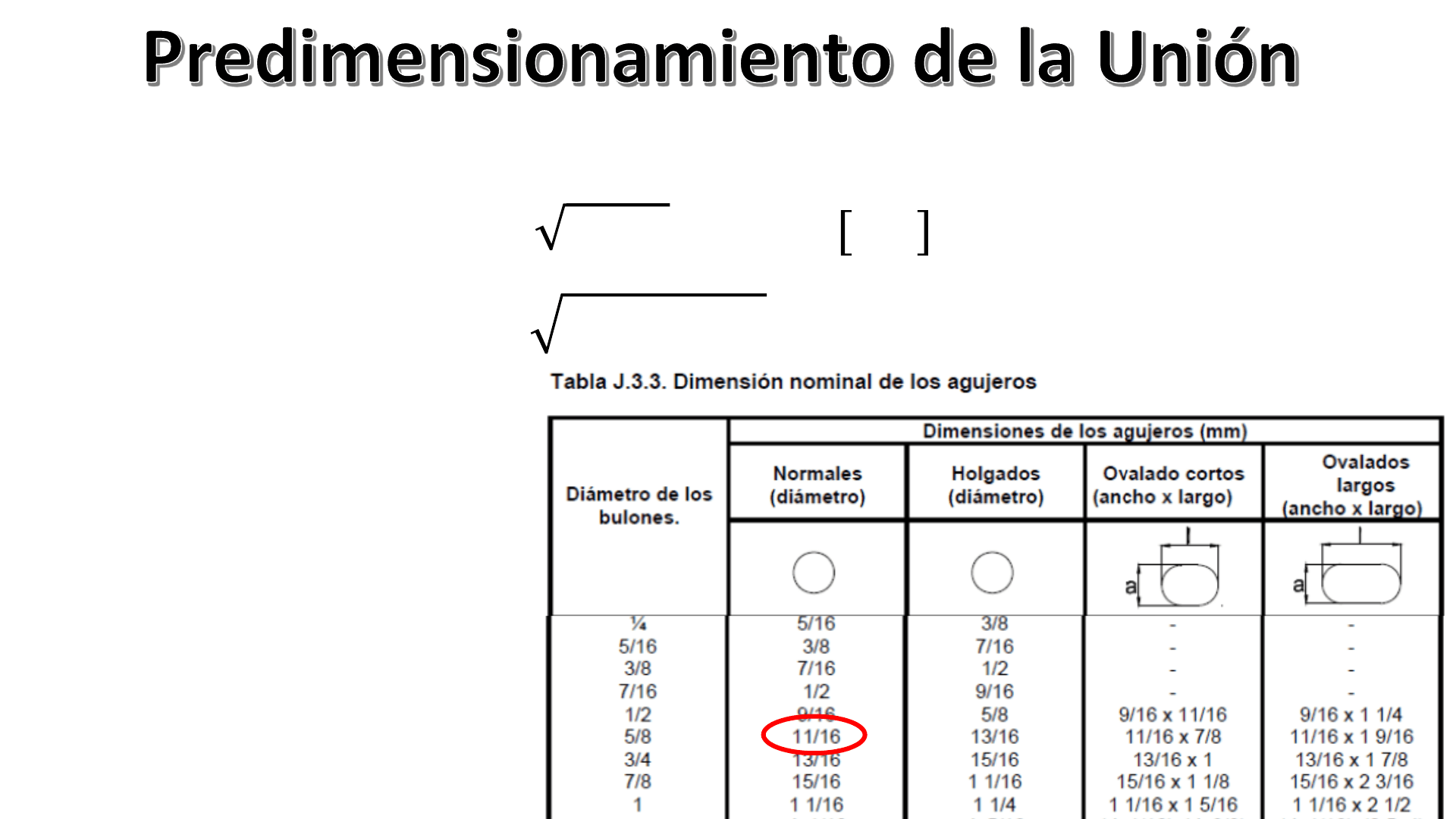

DIÁMETRO ORIENTATIVO BULÓN:
Se adoptan 3 bulones ASTM
A325 de 5/8” (15,88 mm)
Se adoptan agujeros normales
dag = 11/16” = 17,5 mm
dcál = 17,5mm + 2mm= 19,5mm
1,58
cm
(pulg)
