3- Contapiso de hormigon de
cascote. pendiente 2%
e minimo: 5 cm
Capa impermeable al agua:
membrana asfaltica aluminada
4mm sobre imprimacion asfaltica
4- Poliestireno expandido e:5 cm
5- Barrera cortavapor (film de
poliestileno)
6- Losa de hormigon armado
e: 12 cm
7- Azotada (1C.P. x 3A.G.)
8- Revoque grueso (1 C.P. x 5 A.T.) e=1 cm
9- Revoque fino (mezcla fina reforzada con C.P.)
e=0.5 cm + pintura vinilica
2- Alisado
BARRERA IMPERMEABLE AL AGUA
3 ARENA GRUESA+1 CEMENTO PORTLAND+ HIDROFUGO
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
Azotada (1 CP x 3 A.G.) e= 3mm
Hormigon de segunda mano
POLIESTIRENO EXPANDIDO e:3cm
TICHOLO 12x25x25
JAMBAS REVOCADAS
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
REVOQUE GRUESO CON PENDIENTE e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
Azotada (1 CP x 3 A.G.) e= 3mm
ANTEPECHO DE H.A.
GOTERON
3- CONTRAPISO DE POBRE POBRE
e minimo: 5 cm
4- LOSA DE HORMIGON ARMADO
e: 12 cm
5- AZOTADA (1C.P. x 3A.G.)
6- REVOQUE GRUESO (1 C.P. x 5 A.T.) e=1 cm
7- REVOQUE FINO (mezcla fina reforzada con C.P.)
e=0.5 cm + PINTURA VINÍLICA
2- TIRANTES EUCALÍPTUS (7.5 X 5 cm) c/50 cm
fijados con mortero
1- TABLAS PINO BRASIL e:1´´ MACHIMBRADAS
TERM. PLASTIFICADO
VIGA H.A. CON ALETA 12 X 45 cm
Azotada (1 CP x 3 A.G.) e= 3mm
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland + PINTURA VINÍLICA
4- BALASTRO COMPACTADO e: 10cm
5- TIERRA
3- CONTRAPISO DE H.A. e: 5cm
1- BALDOSA CERÁMICA ESMALTADA 20X20 cm
SOBRE ADHESIVO CEMETNÍCIO
2- PASTINA
VIGA H.A. CON ALETA 12 X 45 cm
TEJUELA CERÁMICA
AMURE DE POLIURETANO
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
POLIESTIRENO EXPANDIDO e:3cm
TEJUELA CERÁMICA
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
+ PINTURA VINÍLICA
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
Azotada (1 CP x 3 A.G.) e= 3mm
Azotada (1 CP x 3 A.G.) e= 3mm
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
+ PINTURA VINÍLICA
Azotada (1 CP x 3 A.G.) e= 3mm
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
+ PINTURA VINÍLICA
TEJUELA CERÁMICA
3- BALASTRO COMPACTADO e: 10cm
4- TIERRA
2- CONTRAPISO DE H.A. e: 5cm
1- HORMIGÓN LUSTRADO. e:2cm
3- BALASTRO COMPACTADO e: 10cm
4- TIERRA
2- CONTRAPISO DE H.A. e: 5cm
1- CERÁMICA ESMALTADA 20X20 cm
SOBRE ADESHIVO PARA CERÁMICOS
3- Contapiso de hormigon de
cascote. pendiente 2%
e minimo: 5 cm
Capa impermeable al agua:
membrana asfaltica aluminada
4mm sobre imprimacion asfaltica
4- Poliestireno expandido e:5 cm
5- Barrera cortavapor (film de
poliestileno)
6- Losa de hormigon armado
e: 12 cm
7- Azotada (1C.P. x 3A.G.)
8- Revoque grueso (1 C.P. x 5 A.T.) e=1 cm
9- Revoque fino (mezcla fina reforzada con C.P.)
e=0.5 cm + pintura vinilica
2- Alisado
BARRERA IMPERMEABLE AL AGUA
3 ARENA GRUESA+1 CEMENTO PORTLAND+ HIDROFUGO
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
Azotada (1 CP x 3 A.G.) e= 3mm
Hormigon de segunda mano
POLIESTIRENO EXPANDIDO e:3cm
TICHOLO 12x25x25
JAMBAS REVOCADAS
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
REVOQUE GRUESO CON PENDIENTE e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
Azotada (1 CP x 3 A.G.) e= 3mm
ANTEPECHO DE H.A.
GOTERON
VIGA H.A. CON ALETA 12 X 45 cm
Azotada (1 CP x 3 A.G.) e= 3mm
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland + PINTURA VINÍLICA
VIGA H.A. CON ALETA 12 X 45 cm
TEJUELA CERÁMICA
AMURE DE POLIURETANO
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
POLIESTIRENO EXPANDIDO e:3cm
TEJUELA CERÁMICA
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
+ PINTURA VINÍLICA
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
Azotada (1 CP x 3 A.G.) e= 3mm
TEJUELA CERÁMICA
JAMBAS REVOCADAS
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
REVOQUE GRUESO CON PENDIENTE e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
Azotada (1 CP x 3 A.G.) e= 3mm
ANTEPECHO DE H.A.
GOTERON
TEJUELA CERÁMICA
AMURE DE POLIURETANO
REVOQUE FINO e:1cm
3 arena fina + 1 cal + 1/10 cemento portland
REVOQUE GRUESO e:1cm
3 arena gruesa +1 cal + 1/10 cemento portland
BARRERA IMPERMEABLE AL AGUA
3 ARENA GRUESA+1 CEMENTO PORTLAND+ HIDROFUGO
UNIT-ISO A2 (420x594)mm
CII
TALLER DE
CONSTRUCCIÓN II
EQUIPO N° INTEGRANTES
PROFESOR
PLANO
LÁMINA
ESCALA
1° SEMESTRE CURSO 2018
FACULTAD DE ARQUITECTURA - UdelaR
MONTEVIDEO - URUGUAY
FADU
-
-
-
-
-
-
-
-
Mateo Lopepé
Rodrigo Gualtieri
Manuel Ramos
Daniel Godoy

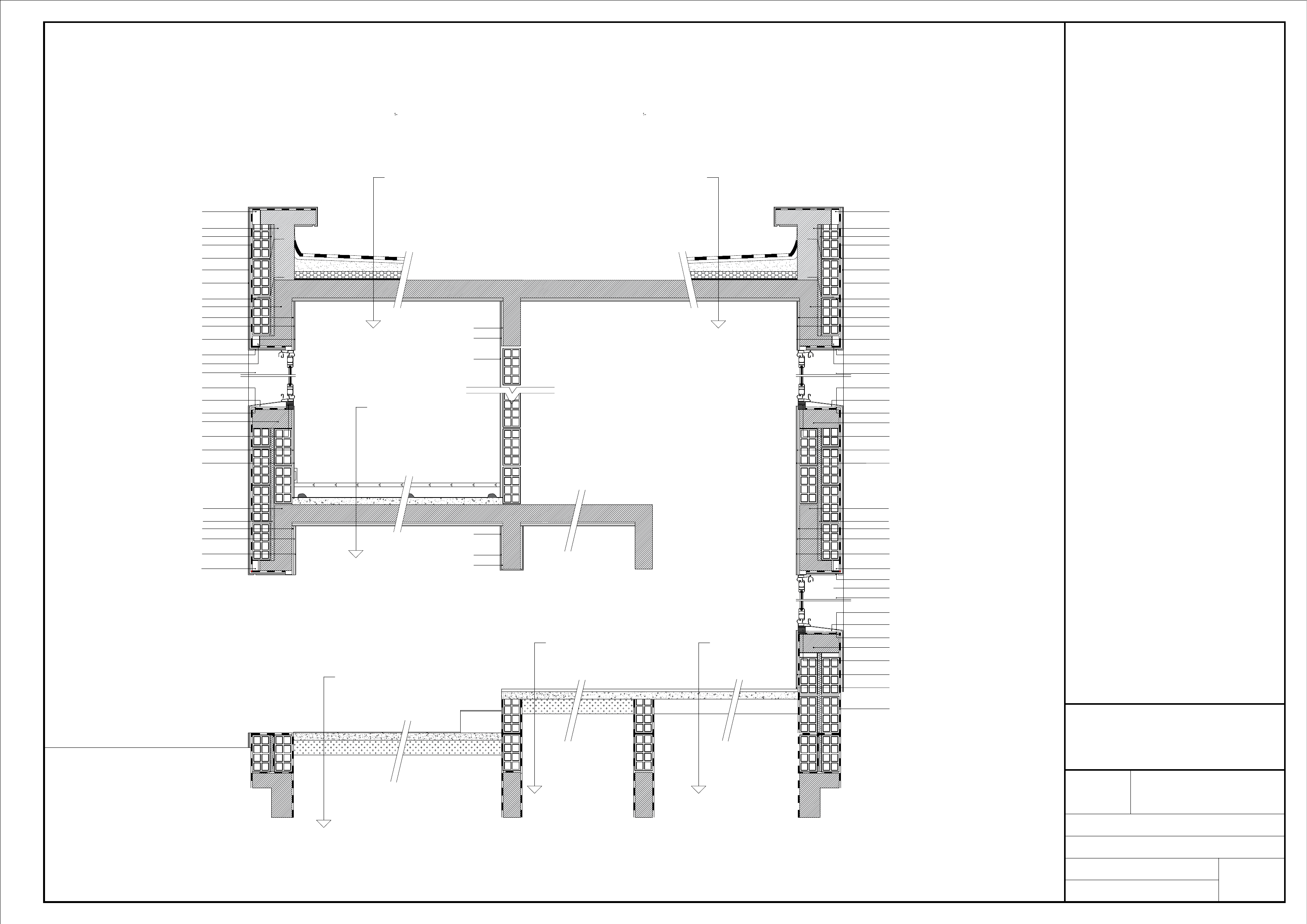

Corte Integral
1/15
3
