Universidad de Buenos Aires
Facultad de Arquitectura y Urbanismo
TABLAS
Cátedra Ing. Mario E. CASTRO
Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
2 / 27
TABLA 3.1. Pesos unitarios de los materiales y conjuntos funcionales de construcción
1 kN =100 kgf 1MPa = 10 kgf/cm2
Los datos de la columna "Peso unitario en kN/m2" corresponden a cargas gravitatorias superficiales y los
datos de la columna "Peso unitario en kN/m3" corresponden a los pesos específicos de los materiales.
Elemento
Peso
unitario
kN/m
2
Peso
unitario
kN/m
3
Cielorrasos
Cielorraso de placas superlivianas, tipo poliestireno expandido, espuma
flexible de poliuretano, incluida estructura de sostén, 50 mm de espesor
0,05
Cielorraso suspendido de placa acústica de fibra mineral incluida estructura
de sostén
0,05
Cielorraso de listones de acero, incluida estructura sostén
0,05
Cielorraso de placas huecas de policloruro de vinilo rígido, incluida estructura
de sostén
0,05
Cielorraso termo - acústico con elementos modulares de fibra de madera
montados sobre elementos metálicos o enlistonado de madera, incluidos
éstos
0,10
Cielorraso con elementos modulares de asbesto cemento, montado sobre
elementos metálicos o enlistonado de madera, incluidos éstos
0,15
Cielorraso de plaquetas de yeso, montadas sobre armadura de aluminio
0,20
Mezcla de cemento, cal, arena, con material desplegado
0,50
Yeso con metal desplegado
0,18
Cubiertas
Chapa ondulada de fibra orgánica, sin estructura sostén
0,03
Chapa acanalada de sección ondulada o trapezoidal de aluminio sin
estructura de sostén
0,6 mm de espesor (onda chica)
0,8 mm de espesor (onda grande)
1,0 mm de espesor (onda grande)
0,025
0,03
0,04
Chapa ondulada de asbesto cemento
4 mm de espesor (onda chica)
6 mm de espesor (onda grande)
8 mm de espesor (onda grande)
0,10
0,15
0,20
Chapa acanalada de perfil ondulado o trapezoidal de acero incado o
aluminizado
0,4 mm de espesor
0,7 mm de espesor
1,0 mm de espesor
0,04
0,07
0,10
Chapa de cobre de 0,6 mm de espesor, sobre entablonado, incluido éste
0,25
Chapa de zinc de 0,7mm de espesor, sobre entablonado, incluido éste
0,25 (*)
Chapa de plástico reforzado, espesor 1,5 mm sobre enlistonado incluido este
0,15
Cubierta impermeabilizante con base de tela o cartón asfáltico de siete capas
0,10
Doble chapa de aluminio con núcleo de poliestireno expandido
0,13
Teja asfáltica sobre enlistonado, incluido éste
0,20
Teja de asbesto cemento, sobre entablonado, incluido éste
0,30 (*)
Teja cerámica tipo español, colonial o árabe, sobre entablonado incluido éste
0,9 (*)
Teja cerámica tipo de Marsella o francés, sobre entablonado, incluido éste
0,65 (*)
Teja cerámica tipo flamenco, sobre entablonado, incluido éste
0,7 (*)
Teja cerámica tipo normando, sobre entablonado, incluido éste
0,8 (*)
Teja de mortero de cemento, tipo romano, sobre enlistonado, incluido éste
0,5
Teja de pizarra natural, sobre entablonado, incluido éste
0,9
Teja de pizarra artificial, sobre entablonado, incluido éste
0,45 (*)
Teja de vidrio, sin estructura sostén
0,45
(*) Para cubiertas montadas sobre enlistonado solamente, a los valores de la tabla se les debe restar 0,1 kN/m
2
Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
3 / 27
Hormigones
Peso
unitario
kN/m
2
Peso
unitario
kN/m
3
Hormigón de cemento pórtland, arena y canto rodado o piedra partida
sin armar
armado
22
24
Hormigón de cemento pórtland, arena y agregado basáltico
24
Hormigón de cemento pórtland, arena y cascote
18
Hormigón de cemento pórtland, arena y mineral de hierro
36
Hormigón de cemento pórtland, arena y arcilla expandida
8 a 20
Hormigón de cal, arena y cascote
16
Hormigón con agregado de poliestireno de alta densidad
5 a 12
Ladrillos y Bloques (**)
Bloque de mortero de cemento celular
5,5
Bloque hueco de hormigón
14
Bloque hueco de hormigón liviano
11
Ladrillo hueco cerámico portante, % huecos mayor que 50
9
Ladrillo hueco cerámico no portante, % huecos mayor que 60
7
Ladrillo cerámico macizo común
14
Ladrillo de yeso
10
Ladrillo hueco de vidrio
0,95
(**) Definidos según normas IRAM 12502 y 12566
Maderas
Blanda (dureza Janka menor que 30 Mpa (2)) (pino Paraná, pino Spruce, etc)
6
Semidura (dureza Janka entre 30 y 45 Mpa) (petiribí, pinotea, etc)
9
Dura (dureza Janka entre 45 y 60 MPa) (lapacho, viraró, incienso, etc.)
11
Muy dura (dureza Janka mayor que 60 MPa) (quebracho colorado, curupay,
etc.)
13
a. Mampostería Con revoque o completa, mortero a la cal o cemento
Bloque hueco de hormigón
18
Bloque hueco de hormigón liviano
16
Ladrillo cerámico macizo común
18
Ladrillo hueco cerámico portante, % huecos mayor que 50
12
Ladrillo hueco cerámico no portante,% huecos mayor que 60
10,5
Ladrillo refractario
27
Ladrillo de yeso
10
Piedra arenisca
27
Piedra granítica
26
b. Mampostería Sin revoque, mortero a la cal o cemento
Bloque hueco de hormigón
16
Bloque hueco de hormigón liviano
14
Ladrillo cerámico macizo común
17
Ladrillo hueco cerámico portante, % huecos mayor que 50
10
Ladrillo hueco cerámico no portante, % huecos mayor que 60
8
c. Morteros y Enlucidos
Mortero de cal y arena
17
Mortero de cal, arena y polvo de ladrillos
16
Mortero de cemento pórtland y arena
21
Mortero de cemento pórtland, cal y arena
19
Mortero de bitumen y arena
22
Enlucido de cal
17
Enlucido de cal y cemento pórtland
19
Enlucido de cal y puzolana
19
Enlucido de cal y yeso
17
Enlucido de cemento pórtland
21
Enlucido de yeso
13
Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
4 / 27
d. Pisos y Contrapisos
Peso
unitario
kN/m
2
Peso
unitario
kN/m
3
Adoquín de madera 76 mm, sobre mastic, sin relleno
0,48
Adoquín de madera 76 mm, sobre base de mortero de 13mm
0,77
Baldosa cerámica, 12 mm de espesor
0,28
23
Baldosa de gres cerámico, 20 mm de espesor
0,38
Baldosa de vidrio plana sobre estructura de acero
0,45
Baldosa vinílica, 3,2 mm de espesor
0,07
Baldosa de mortero de cemento
22
Baldosón granítico, 38 mm de espesor
0,90
Linóleo o loseta de goma, 6 mm de espesor
0,05
Mosaico calcáreo, 20 mm de espesor
0,42
Mosaico de granito reconstituido
0,60
Parquet común, hasta 14 mm de espesor
madera dura
madera semidura
0,15
0,12
Piso de madera, hasta 22 mm de espesor
madera dura
madera semidura
0,25
0,20
Piso elevado o flotante
0,40
Porcelanato
0,20
Chapa rayada/ lisa, 6 mm de espesor
8 mm de espesor
10 mm de espesor
0,47
0,63
0,78
Contrapiso de cal, arena, polvo de ladrillo y cascote
16
Contrapiso de cemento, arena y cascote
18
Contrapiso de piedra o canto rodado con mortero de cal
17
e. Tabiques
Placa de yeso simple montada sobre bastidor metálico, 95 mm de espesor
0,35
Placa de yeso doble montada sobre bastidor metálico,120 mm de espesor
0,55
Panel premoldeado de yeso cerámico autoportante,
70 mm de espesor
100 mm de espesor
0,55
0,65
f. Vidrios, Policarbonatos y Acrílicos
Vidrio sin armar
Plano transparente
Sencillo
Doble
Triple
Grueso
Plano translúcido
por cada mm más de espesor de vidrio
Espesor en mm
2,0
2,7
3.6
4,2
2,9
0,05
0,068
0,09
0,105
0,072
0,025
Vidrio armado
por cada mm. más de espesor de vidrio
6,0
0,15
0,025
Cristal laminado de seguridad, resistente a golpes
2 capas
2 capas
Espesor en mm
3 c/u
4 c/u
0,016
0.020
Vidrio templado
por cada mm. más de espesor de vidrio
3 a 10
0,025
Policarbonato alveolar translúcido
6.0
8.0
10.0
0,014
0175
0204
Policarbonato compacto transparente
por cada mm. más de espesor de vidrio
2 a 6
0,012
Poliacrílico con fibra de alta tenacidad, translúcido
2
4
6
0,028
0,047
0,07
Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
5 / 27
TABLA 3.2. Pesos unitarios de materiales de construcción y varios
g. Materiales de construcción varios
Arcilla expandida por cocción
de grano fino: no mayor que 3 mm
de grano intermedio: de 3 a 10 mm
de grano grueso: mayor que 10 mm
9
7,5
6,5
Cal
en pasta
en polvo
viva
13
6
8
Cascote de ladrillo, apilado
13
Cemento suelto
14
Escoria de altos hornos granulada
11
Escoria de altos hornos en trozos
15
Granza de ladrillo
10
Grava o canto rodado, seco
17
Perlita expandida
1,3
Piedra partida, apilada
cuarcítica
granítica
14
16
Policloruro de vinilo (PVC)
14
Polvo de ladrillo
9
Suelo cemento
(**)
Suelo no sumergido
Arcilla, seca
Arcilla, húmeda
Arcilla y grava, seca
Arena y grava, seca, suelta
Arena y grava, seca, densa
Arena y grava, húmeda
Limo, húmedo y poco compacto
Limo, húmedo y compacto
Limo, muy húmedo
9,9
17,3
15,7
15,7
17,3
18,9
12,3
15,1
17
(**) Se determinará en cada caso de acuerdo con las proporciones y tipo de suelo
Suelo sumergido
Arcilla
Arena o grava
Arena o grava y arcilla
Fango de río
Tierra negra o vegetal
12,6
9,4
10,2
14,1
11
Yeso para cielorrasos y enlucidos
en polvo
13
12
h. Materiales metálicos
Acero
78,5
Acero al cromo
77
Acero al níquel
82
Aluminio
27
Bronce
86
Cobre
89
Estaño
74
Hierro colado
71
Hierro forjado
76
Latón
86
Magnesio
18,5
Níquel
89
Plata
106
Plomo
114
Zinc
72
i. Rocas
Arenisca
26
Arenisca porosa
24
Basalto o Meláfiro
30
Caliza compacta
28
Caliza porosa
24
Cuarzo
27
Diabasa
28
Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
6 / 27
Diorita
30
Dolomita
29
Gneiss
30
Gabro
30
Granito
28
Mármol
28
Pizarra
28
Pórfido
28
Sienita
28
Travertino
24
j. Materiales varios
Basura
7
Libros y documentos apilados
8.5
TABLA 4.1. Sobrecargas mínimas uniformemente distribuidas y sobrecargas mínimas concentradas
DESTINO
Uniforme
(kN/m
2
)
Concentra
da (kN)
Archivos
7 (5)
Azoteas y terrazas
donde pueden congregarse personas azoteas
accesibles privadamente
azoteas inaccesibles
5
3
1
Balcones
viviendas en general
casas de 1 y 2 familias, no excediendo 10 m2
otros casos
5
3
artículo 4.12.
Baños
viviendas
otros destinos
2
3
Bibliotecas
salas de lectura
salas de almacenamiento de libros
corredores en pisos superiores a planta baja
corredores en planta baja
3
7 (5)
4
5
4,5
4,5
4,5
4,5
Bowling, billar y áreas recreacionales similares
4
Cielorrasos con posibilidad de almacenamiento
áreas de almacenamiento liviano
áreas de almacenamiento ocasional
accesibles con fines de mantenimiento
(1)
1
0,5
1
Cocinas
viviendas
otros destinos
(5)
2
4
Comedores, restaurantes y confiterías
5
Corredores
(Circulación)
planta baja
otros pisos, lo mismo que el destino al que sirve,
excepto otra indicación en esta Tabla
5
Cuartos de máquinas y calderas
7,5 (5)
Cubiertas inaccesibles
Artículo 4.9.
Comercio (Negocios)
venta al menudeo
planta baja
pisos superiores
comercio al por mayor, todos los pisos
5
4
6
4.5
4.5
4.5
Escuelas
aulas
corredores en pisos superiores a planta baja
corredores en planta baja
3
4
5
4,5
4,5
4,5
Estrados y tribunas
Estadios
sin asientos fijos
con asientos fijos (ajustados al piso)
5 artíc. 4.6.2.
artículo 4.6.2.
5
3
Escaleras y caminos de salida
viviendas y hoteles en áreas privadas
todos los demás destinos
2
5
(2)
Fábricas
manufactura liviana
manufactura pesada
artículo 4.13.
6
12
9
14
Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
7 / 27
DESTINO
Uniforme
(kN/m
2
)
Concentra
da (kN)
Garajes (para automóviles solamente)
camiones y ómnibus
2,5
artículo 4.11.3.
artículo 4.10.
Gimnasios, áreas principales y balcones
5 (3)
Hospitales
salas de operaciones, laboratorios
habitaciones privadas
salas
corredores en pisos superiores a planta baja
3
2
2
4
4,5
4,5
4,5
4,5
Hoteles
(ver usos residenciales)
Instituciones
carcelarias
celdas
corredores
2
5
Lavaderos
viviendas
otros destinos
(5)
2
3
Marquesinas y estructuras de entrada a edificios
3,5
Oficinas, (Edificios para Oficinas)
salas de computación y archivo se diseñarán para cargas
mayores basadas en el destino previsto
salones de entrada y corredores de planta baja
oficinas
corredores en pisos superiores a planta baja
5
2,5
4
9
9
9
Pasarelas y plataformas elevadas (que no corresponden a vías de escape)
3
Patios y lugares de paseo
5
Salones de reunión,
teatros y cines
asientos fijos, sujetos al piso
salones
asientos móviles
plataformas (reunión)
pisos de escenarios
salas de proyección
3
5
5
5
7
5
Salones de baile y fiesta
5
Salidas de Incendio
en viviendas unifamiliares unicamente
5
2
Sistemas de piso flotante
uso para oficina
uso para computación
2,5
5
9
9
Templos
5
Usos Residenciales (casa habitación, departamentos)
viviendas para 1 y 2 familias
todas las áreas excepto balcones
escaleras
hoteles, casas multifamiliares y departamentos
habitaciones privadas y corredores que las sirven
habitaciones de reunión y corredores que las sirven
2 (4)
2
2
5
(2)
Veredas, entradas vehiculares y patios sujetos a entradas de
camiones
12
36
Vestuarios
2,5
NOTAS
(1) Los cielorrasos accesibles normalmente no están diseñados para soportar personas. El valor en esta Tabla propone tener en
cuenta almacenamiento liviano, elementos colgados ocasionales o una persona para mantenimiento ocasional, si fuera
necesario soportar el peso de mayor cantidad de personas, éste se deberá tener en cuenta.
(2) La carga concentrada mínima sobre los escalones de una escalera es 1,35 kN
(3) También se deben tener en cuenta las fuerzas de balanceo horizontales paralelas y normales a la longitud de los asientos
(4) En "todas las áreas" se incluyen baños, cocinas, lavaderos, comedores, salas de estar y dormitorios.
(5) Se recomienda efectuar el cálculo con cargas y equipos reales. En ningún caso la sobrecarga a utilizar será menor que la
fijada en esta Tabla.
Extracto del Reglamento Argentino de cargas permanentes y sobrecargas mínimas CIRSOC 101

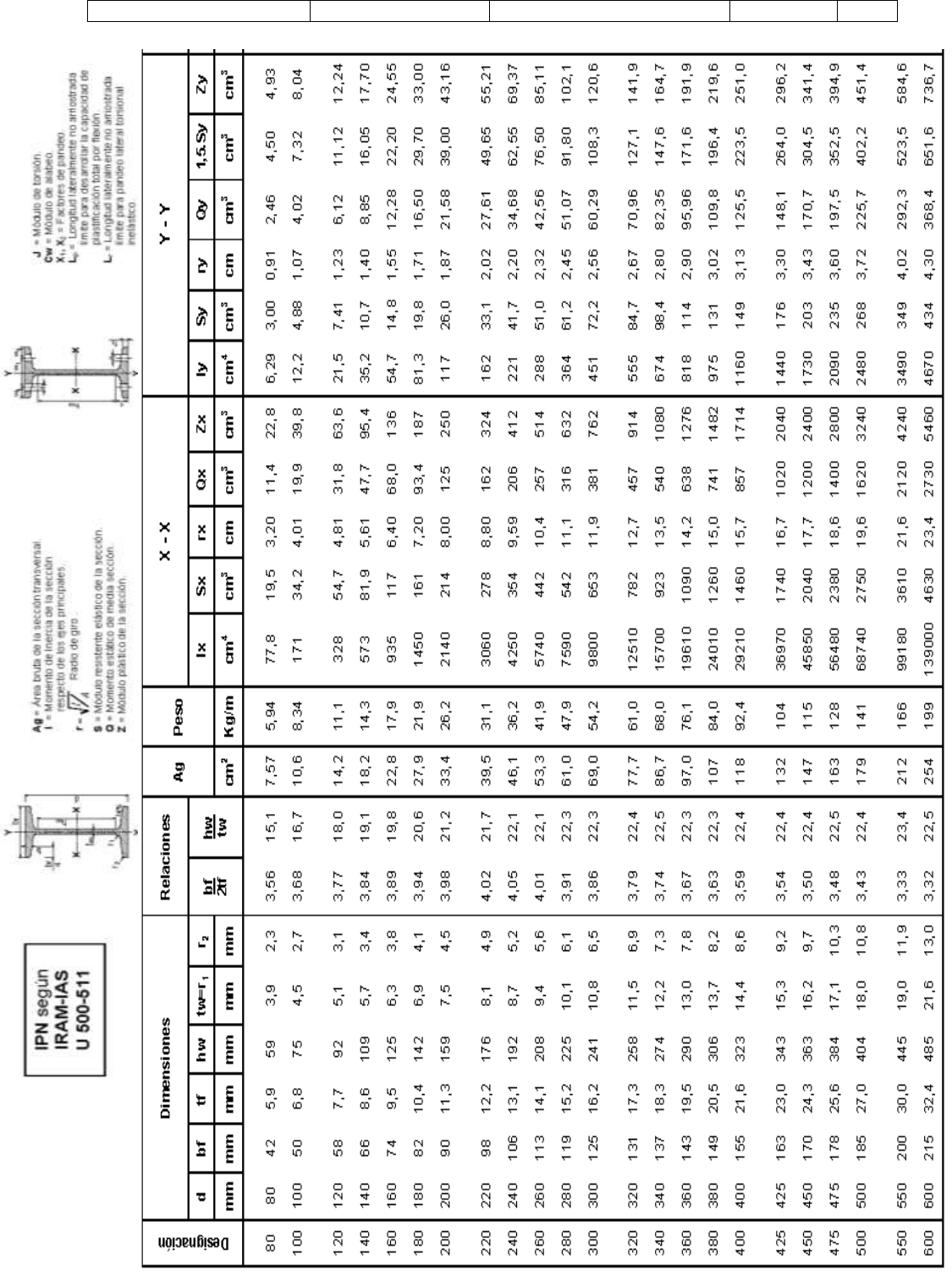

Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
8 / 27

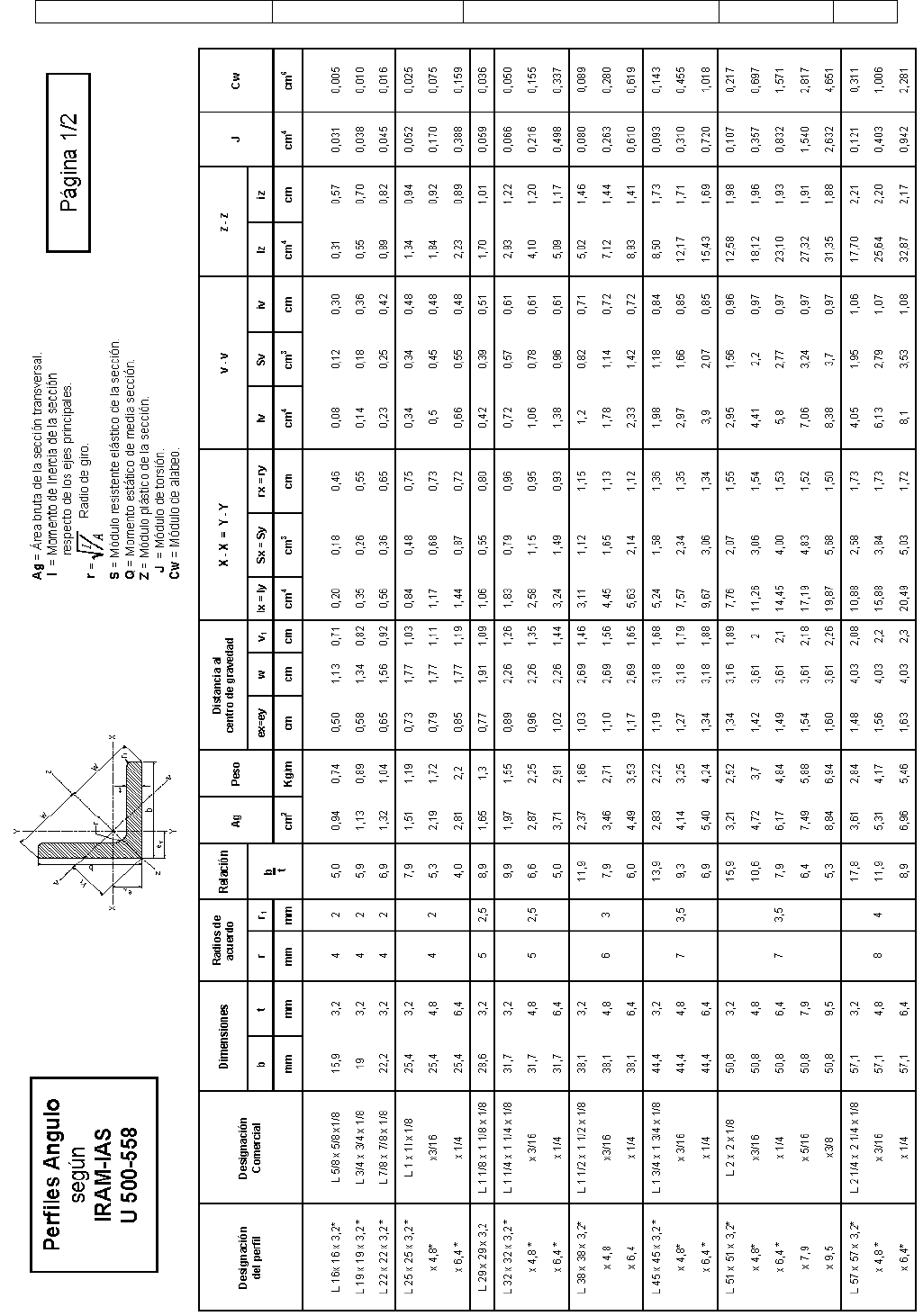

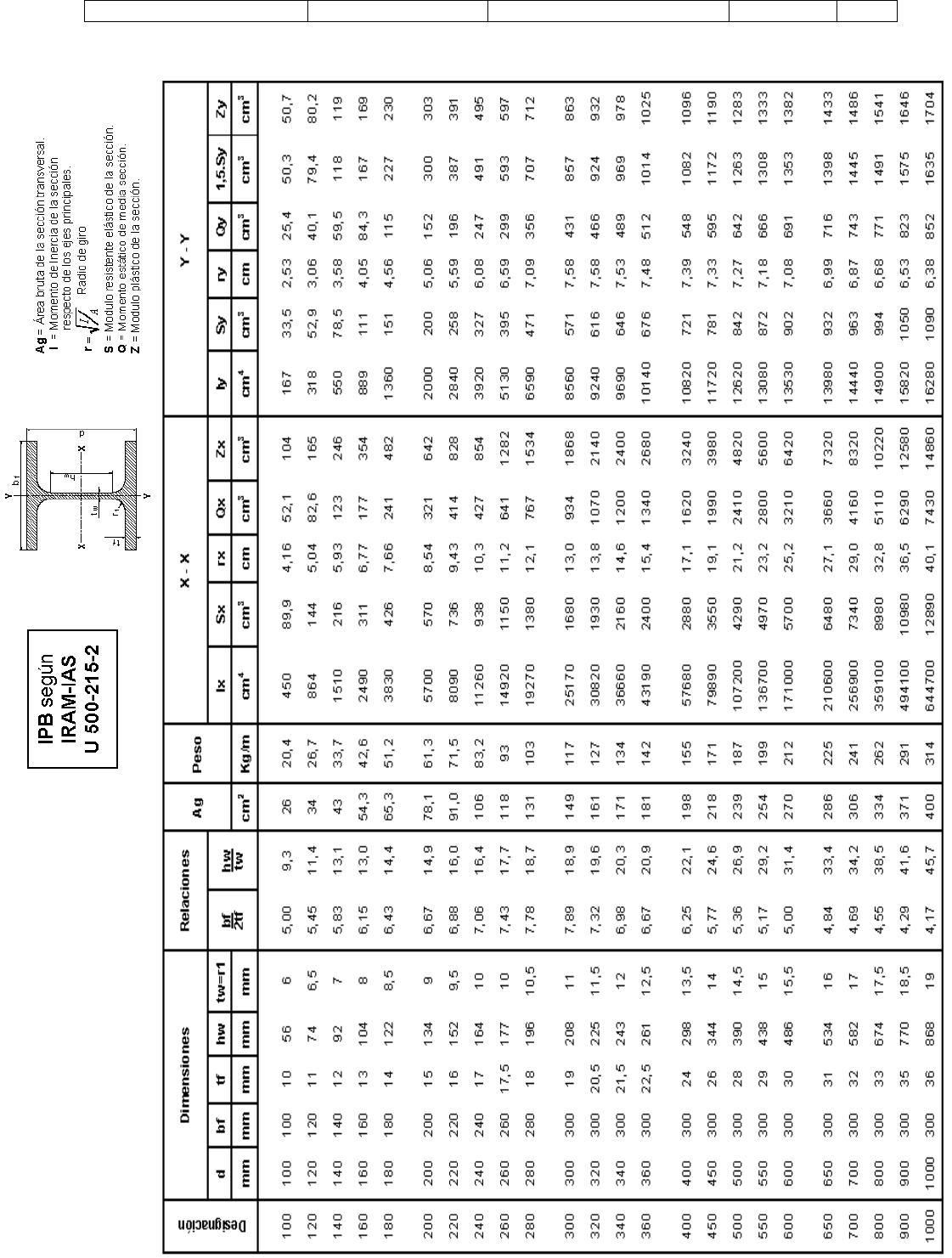

Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
9 / 27

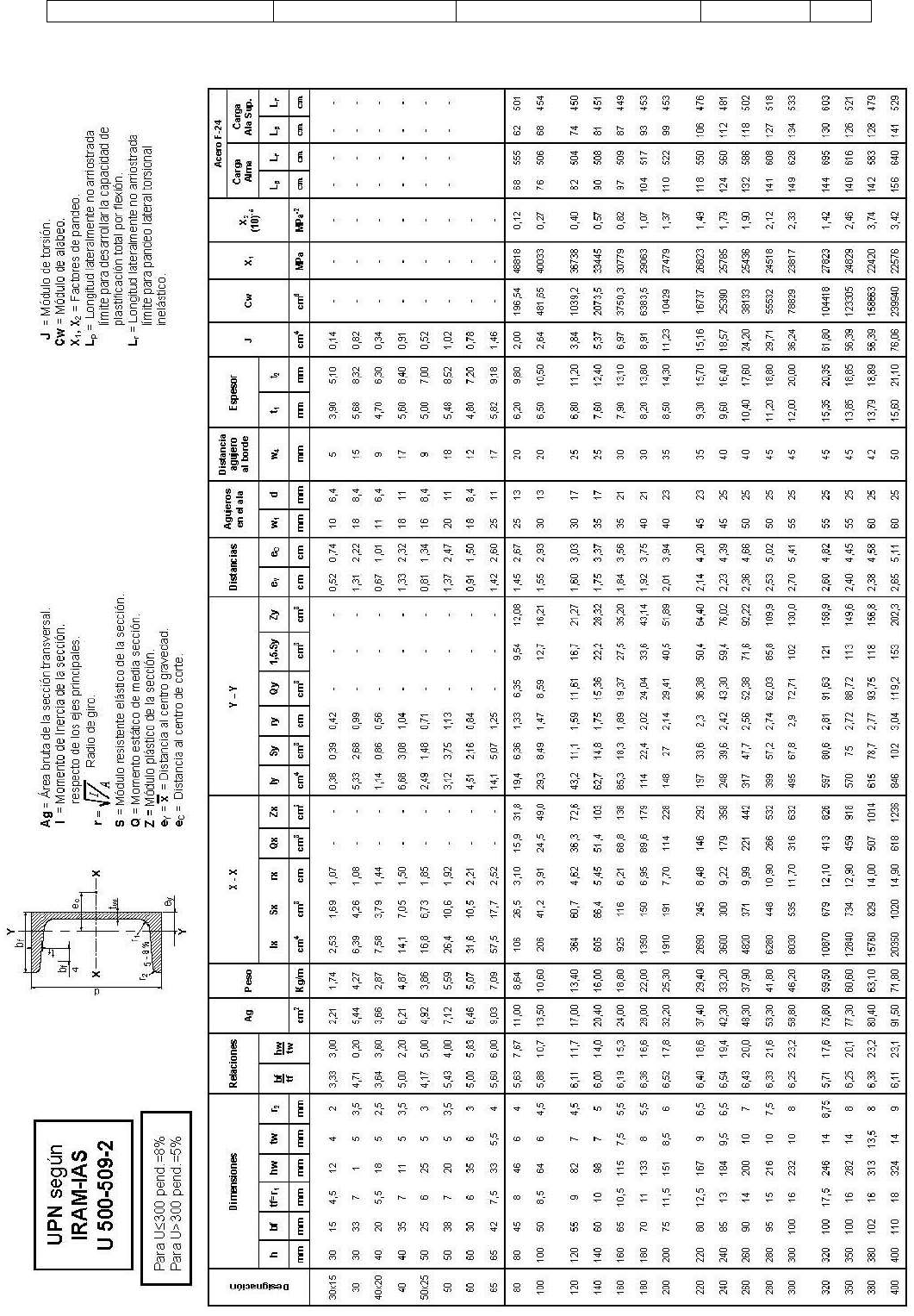

Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
10 / 27
Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
11 / 27

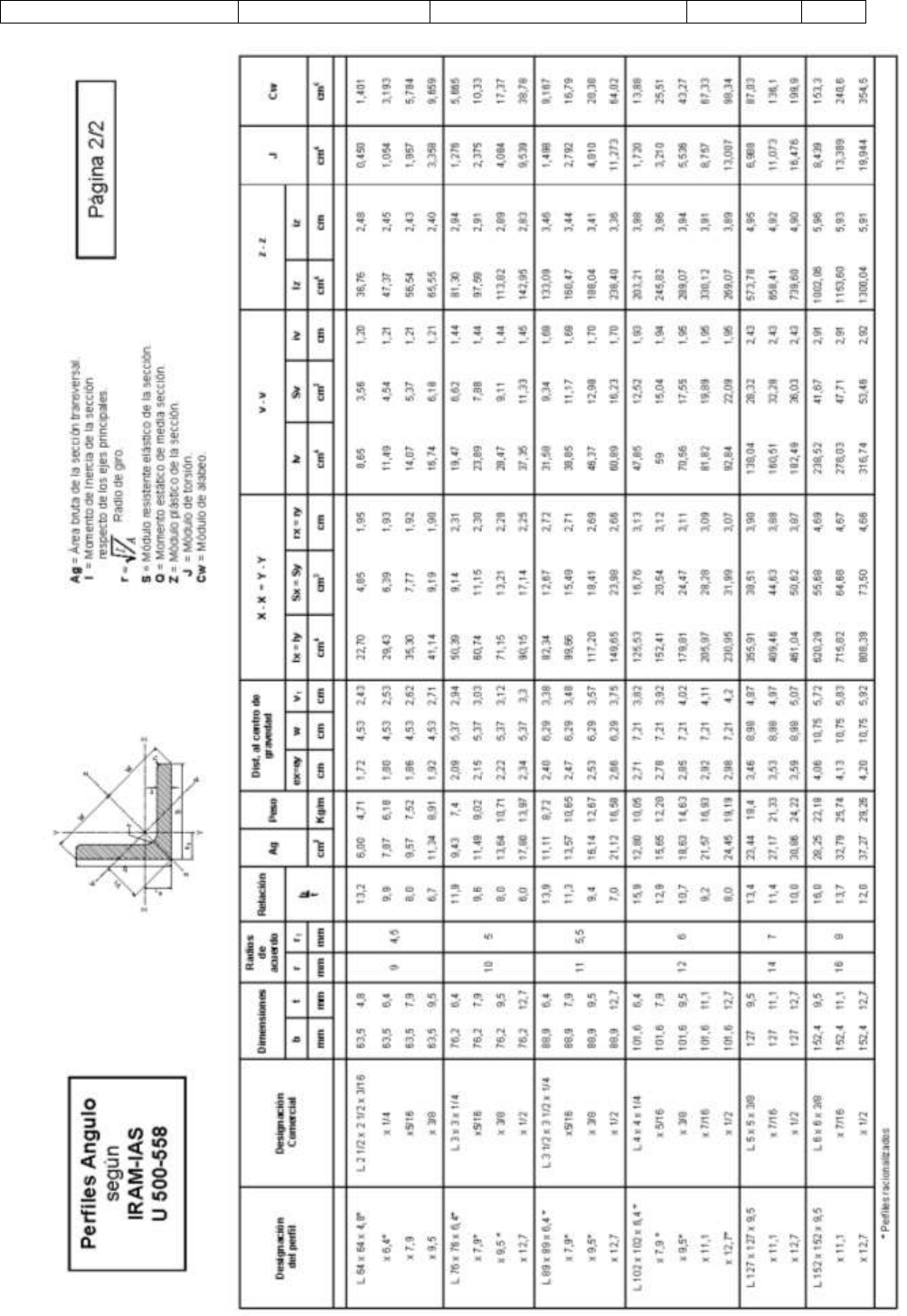

Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
12 / 27

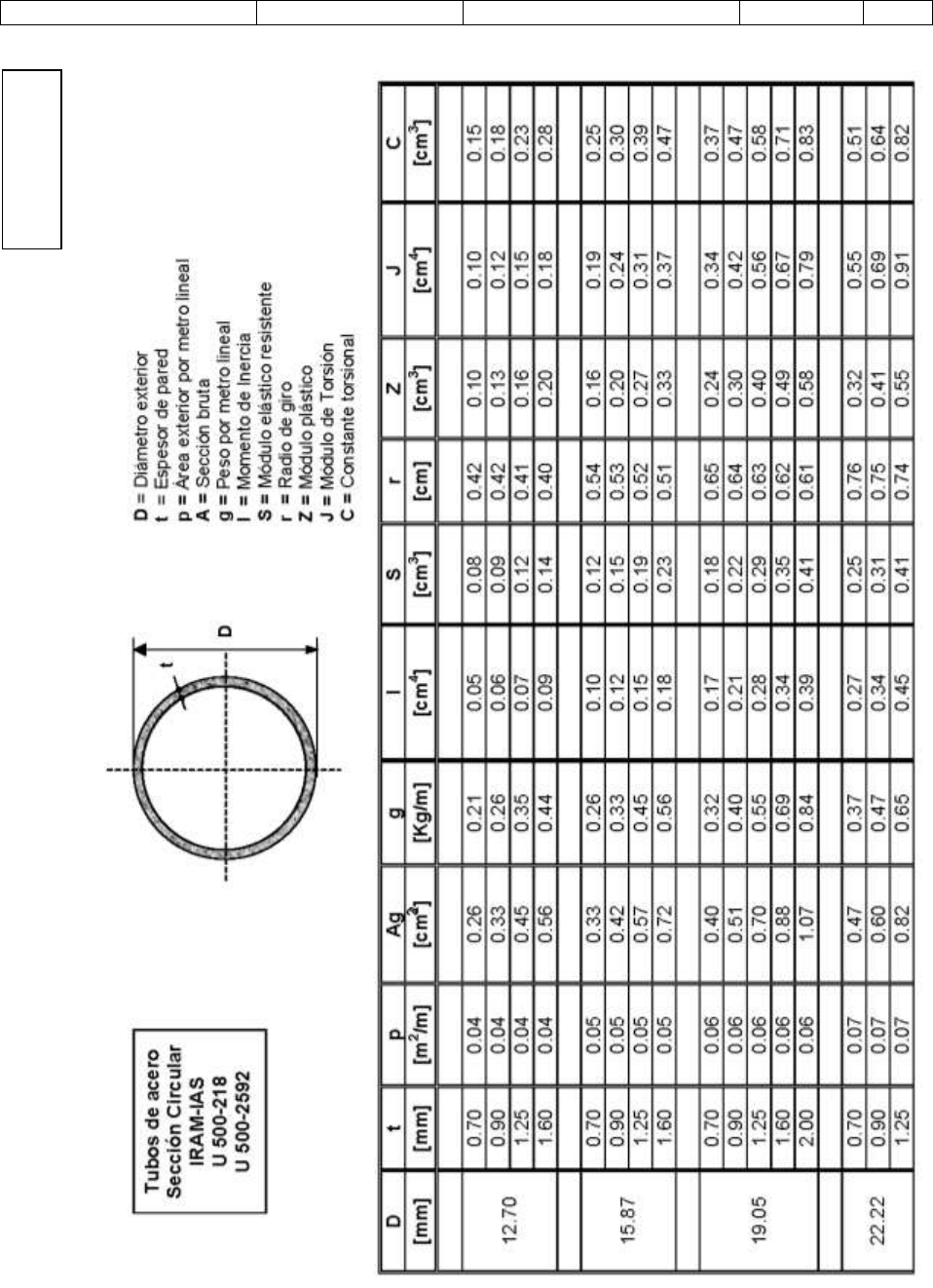

Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
13 / 27

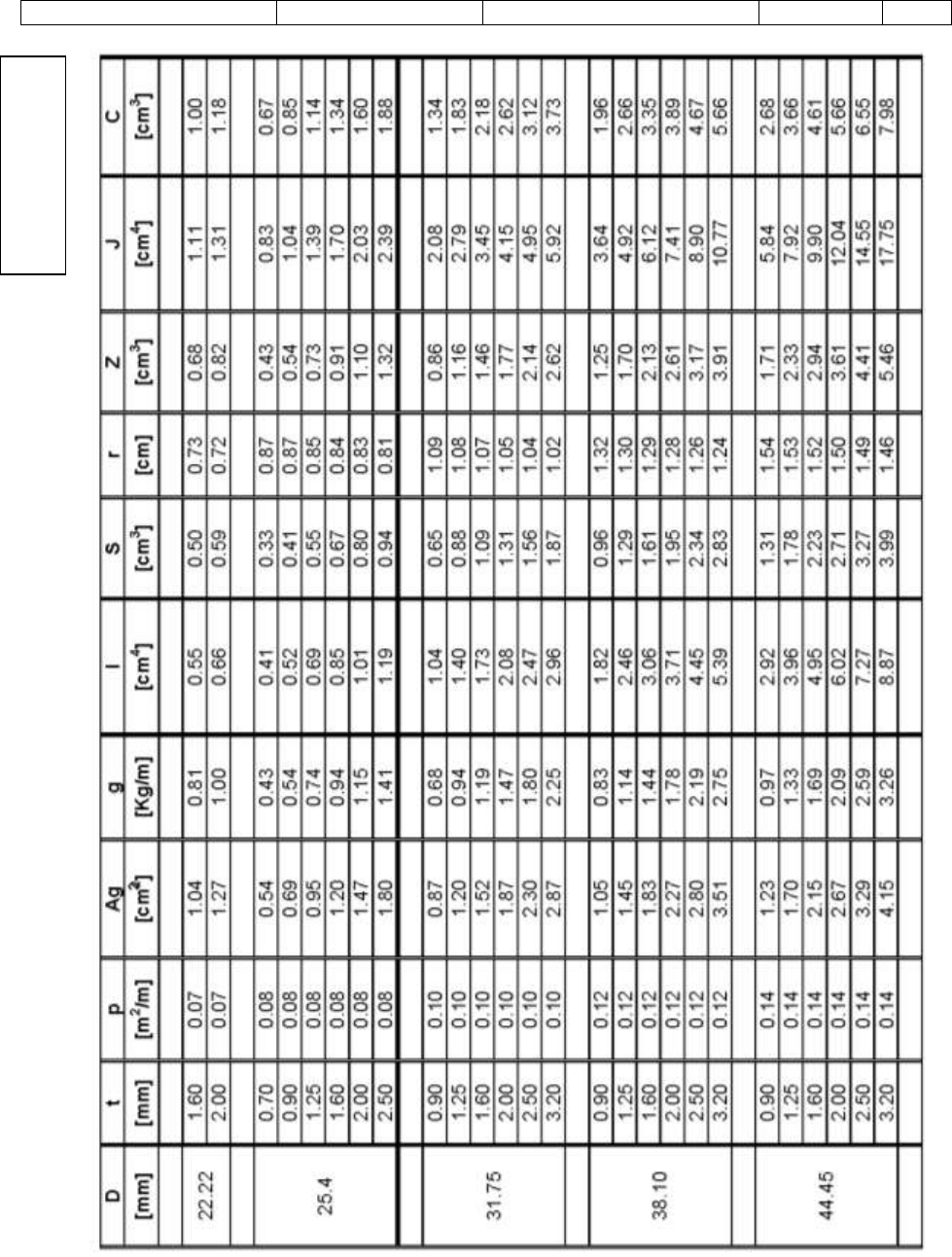

Reglamento CIRSOC 301 – EL / 302
Página 1/5
Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
14 / 27

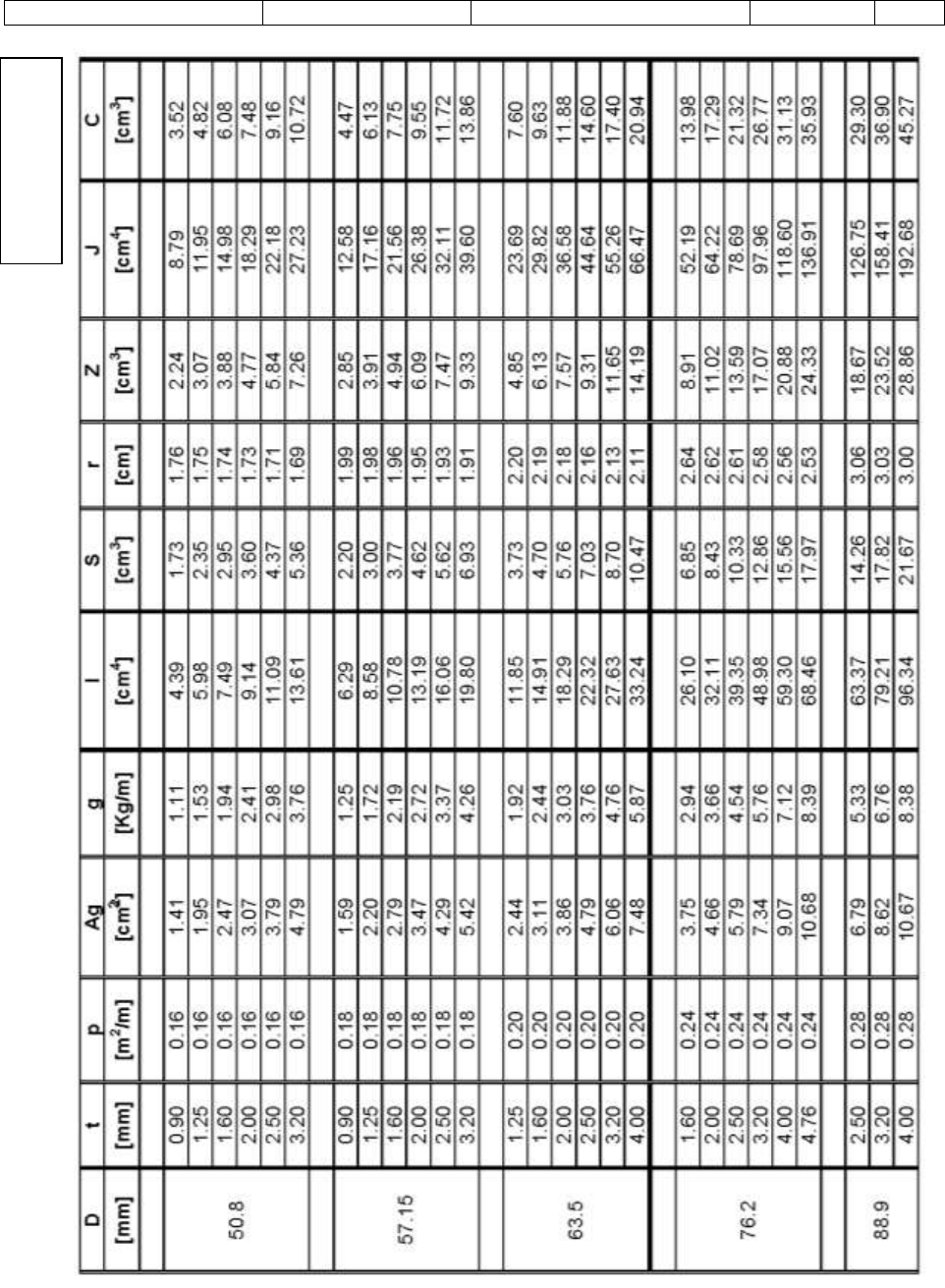

Reglamento CIRSOC 301 – EL / 302
Página 2/5
Cátedra Ing. Mario E. CASTRO
ESTRUCTURAS 1
TABLAS
CURSO 2022
15 / 27
Reglamento CIRSOC 301 – EL / 302
Página 3/5
Este documento contiene más páginas...
Descargar Completo
E1_2022_Tablas.pdf
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
Descargar
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
