Cargas Distribuidas
En algunos textos las denominan: Cargas repartidas o cargas no puntuales,
generalmente no se analizan ya que sus efectos en las estructuras son
menores que las cargas puntuales.
alcidescadiz (68) (/@alcidescadiz)en #spanish (/trending/spanish) •
hace 5 años
(/)
Iniciar sesión
(/login.html)
Inscribirse
Busca

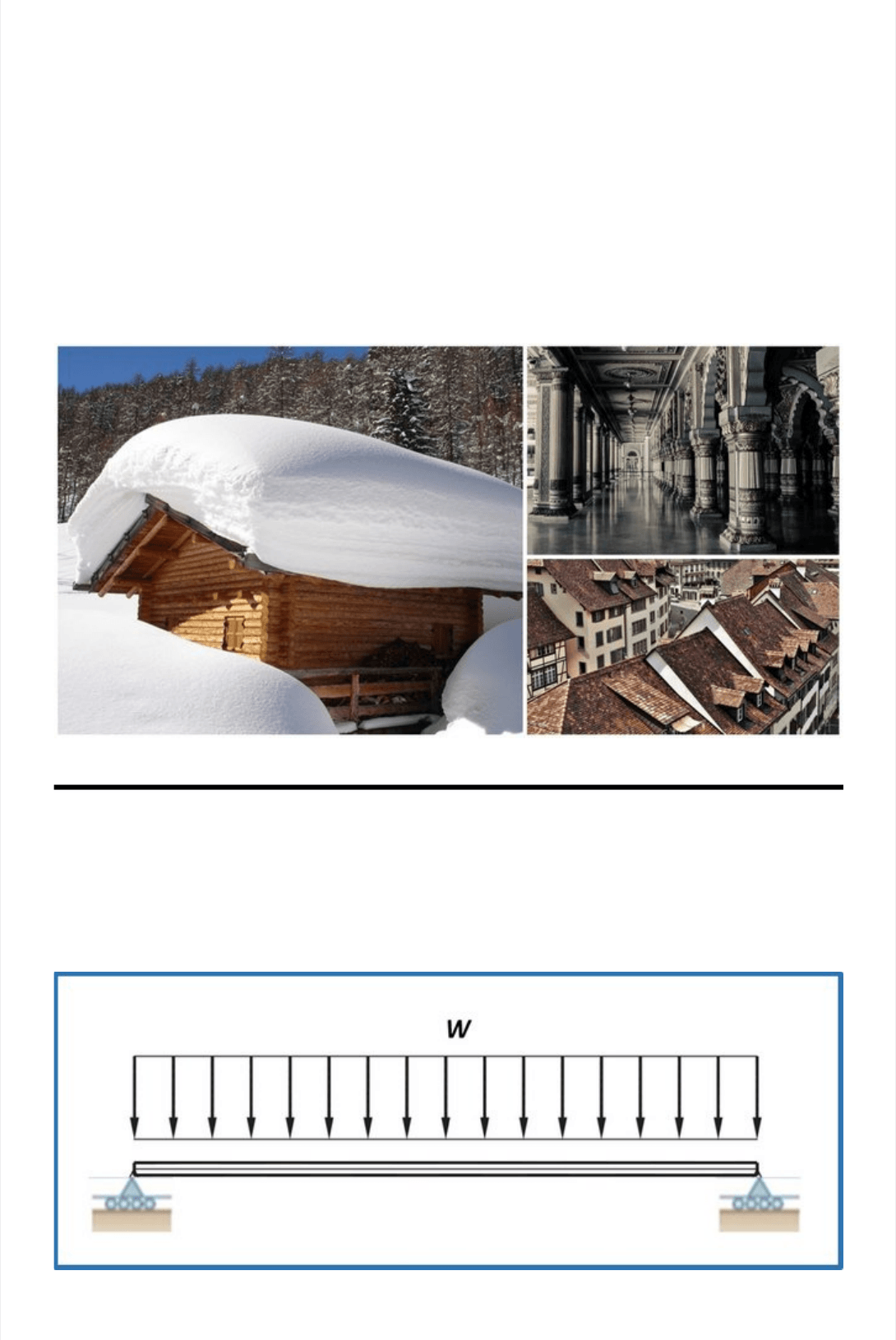

Se considera una carga distribuida a todo material o elemento que es
soportado por una viga, ya sea a modo permanente dentro de la estructura
como: la placa de un techo, el viento, presión hidrostática, etc.; o
accidental como: nieve, agua, depósitos de materiales, etc.
Incluir las cargas distribuidas dentro del análisis de las estructuras logra
evitar las grietas en las zonas de las vigas, ocasionado por una mayor
tensión del cual no pueden soportar.
Ejemplos:
Cargas distribuidas más comunes:
Cargas distribuidas rectangulares:

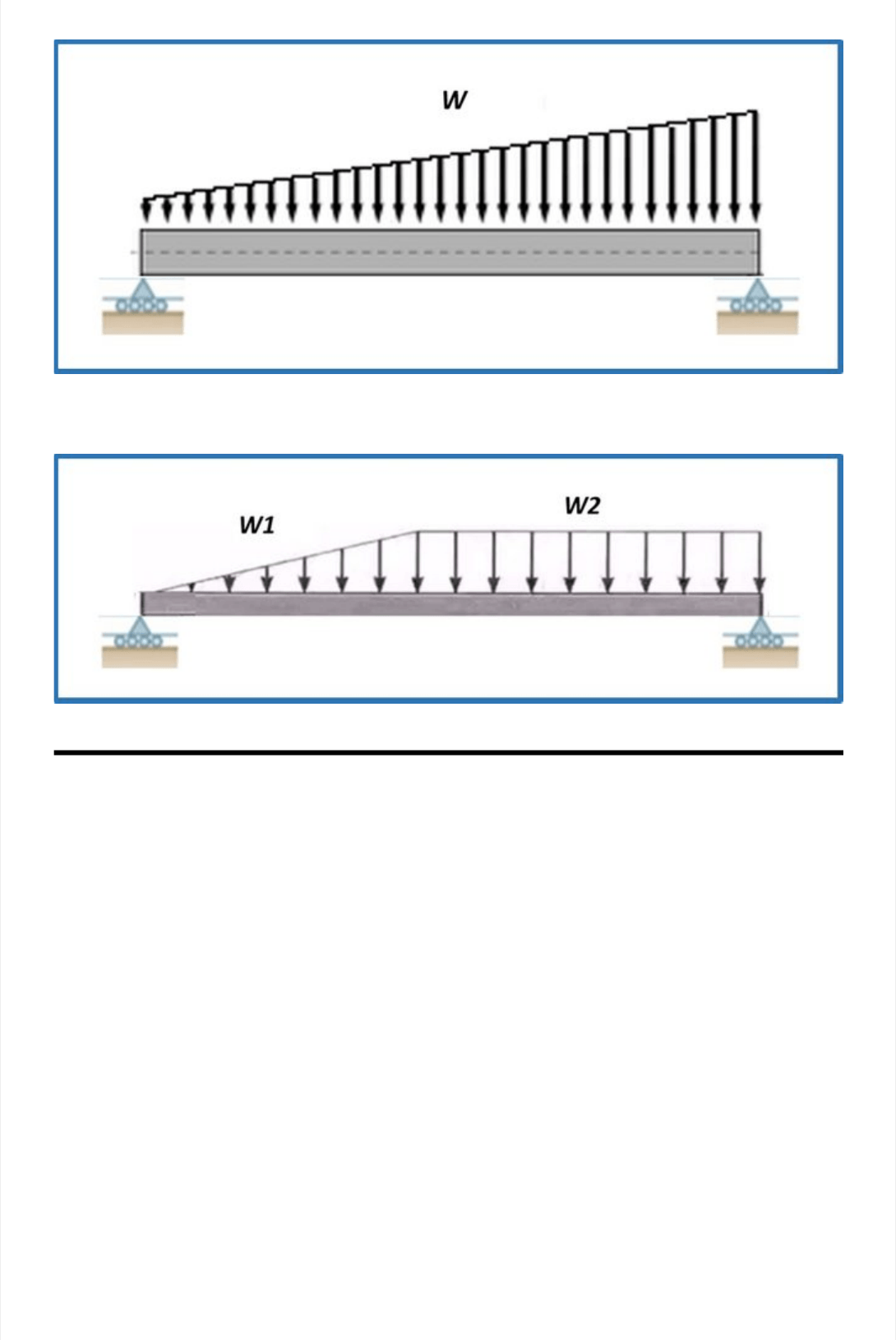

Cargas distribuidas triangulares
Cargas distribuidas combinadas
Transformando de cargas distribuidas a cargas
puntuales:

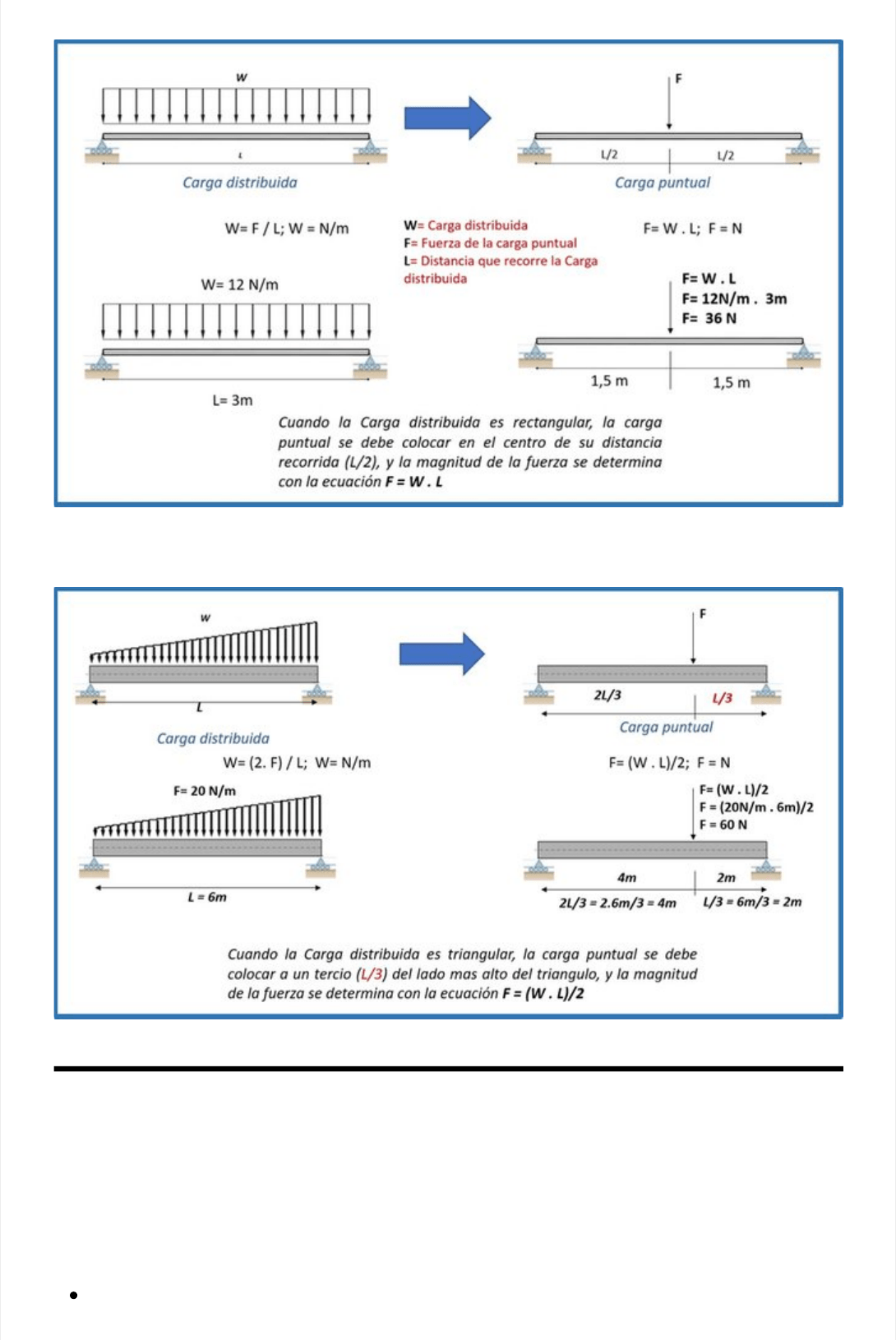

Cargas distribuida rectangular a carga puntual:
Cargas distribuida triangular a carga puntual:

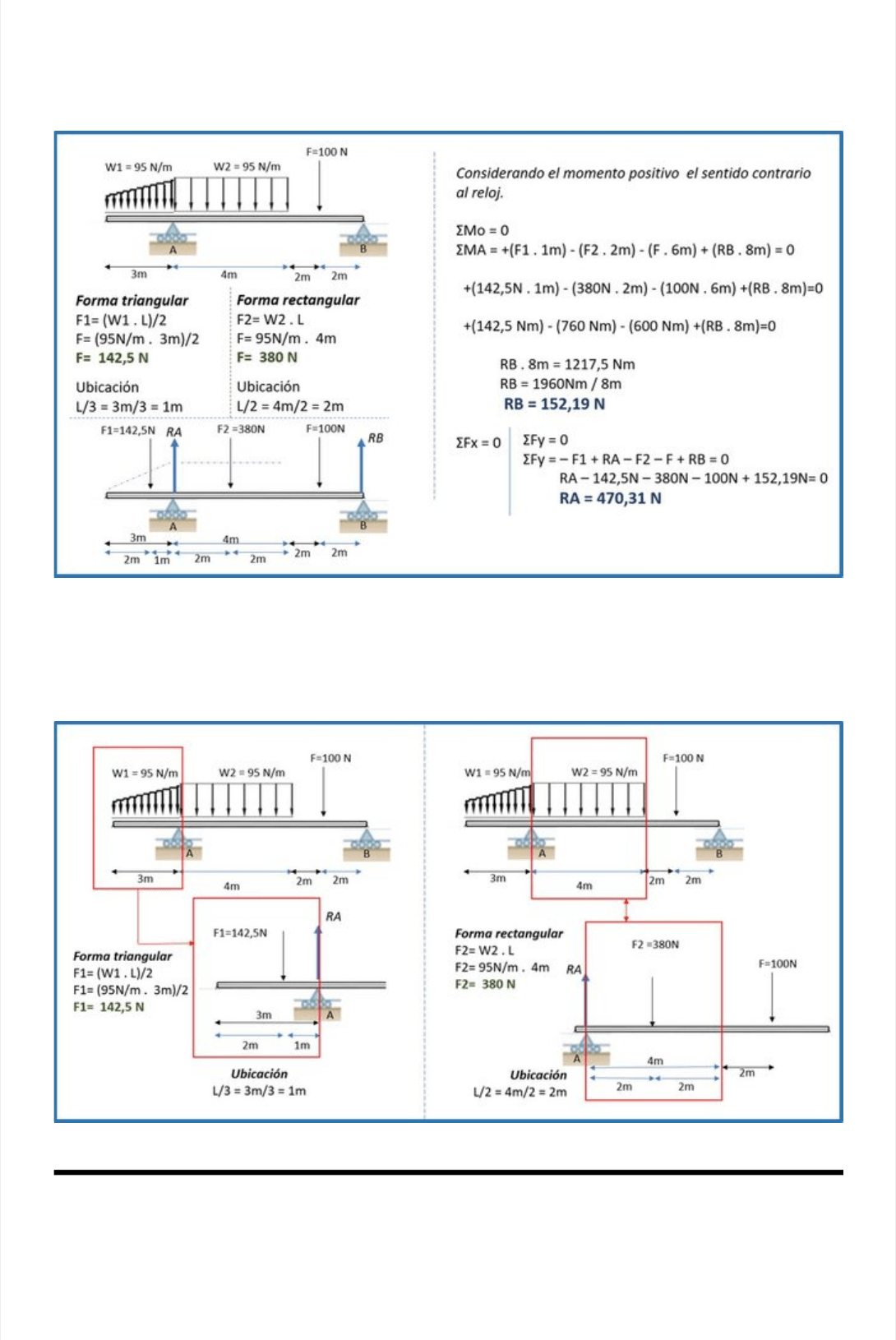

Reacciones de los apoyos con cargas distribuidas:
Procedimiento:
Detectar que tipo de carga o cargas distribuidas tiene la estructura.
Convertir a carga puntual cada carga distribuida, atento a la forma y a
la distancia que recorre la carga distribuida.
Si la carga distribuida es rectangular, la magnitud de la carga puntual
es: F = W.d, y la carga puntual debe colocarse en el centro o punto
medio de la distancia de la carga distribuida.
Si la carga distribuida es de forma triangular, la magnitud de la carga
puntual es: F = (W.d)/2, mientras que la ubicación de la carga puntual
debe ser a un tercio del lado más alto del triángulo (L/3)
Una vez determinadas las cargas puntuales, se deben gracar las
reacciones de los apoyos, tomando en cuenta si son de las que generan
una o dos reacciones, generalmente las gracamos con sentido
positivo.
Obtenido el diagrama de cuerpo libre, identicamos las incógnitas y
seleccionamos algún punto de los apoyos para calcular el momento (la
que tenga más incógnitas), en condiciones de equilibrio, ΣMo = 0.
Y utilizando el resto de las ecuaciones en condiciones de equilibro se
determinan las reacciones faltantes, ΣFx = 0, ΣFy = 0.
Si al determinar alguna de las reacciones da resultado con signo
negativo, quiere decir que el sentido propuesto en el primer diagrama
de cuerpo libre es errado, basta con gracar nuevamente con los
sentidos corregidos.

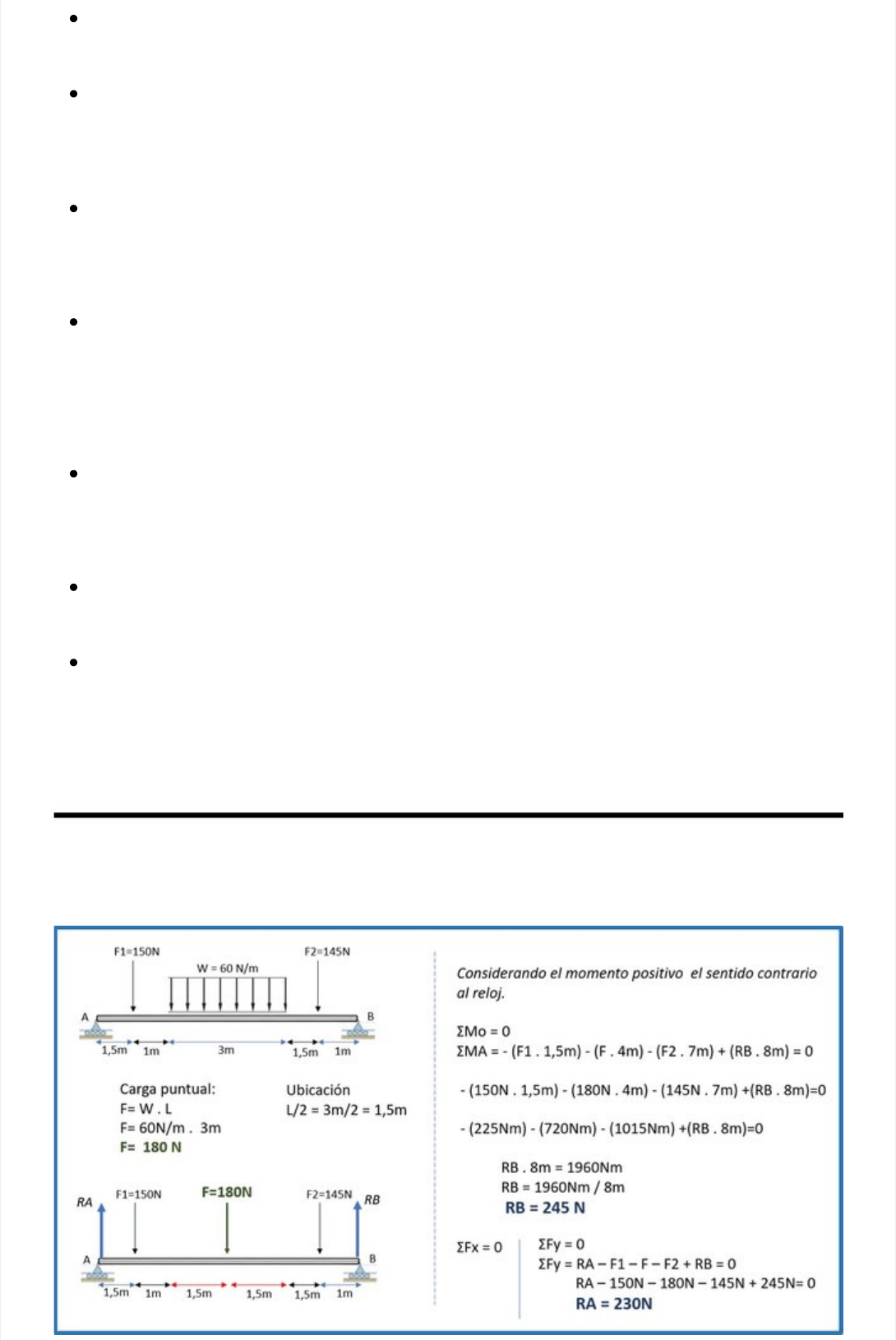

Ejemplo 1:
Bienvenidos a: Mecánica Aplicada
(https://steemit.com/spanish/@alcidescadiz/bienvenidos-a-mecanica-
aplicada-ingenieria-industrial)
Orígenes y Aplicaciones de la Mecánica Aplicada
(https://steemit.com/spanish/@alcidescadiz/origenes-y-aplicaciones-
de-la-mecanica-aplicada-ingenieria-industrial)
Fuerza resultante de un Sistema de Fuerzas.
(https://steemit.com/spanish/@alcidescadiz/fuerza-resultante-de-un-
sistema-de-fuerzas-mecanica-aplicada-ingenieria-industrial)
Paso a paso para determinar el momento de una fuerza.
(https://steemit.com/spanish/@alcidescadiz/paso-a-paso-para-
determinar-el-momento-de-una-fuerza-mecanica-aplicada-ingenieria-
industrial)
Determinando las Reacciones de los apoyos
(https://steemit.com/spanish/@alcidescadiz/determinando-las-
reacciones-de-los-apoyos-mecanica-aplicada-ingenieria-industrial)
Recursos didácticos para estudiar Mecánica Aplicada Online.
(https://steemit.com/spanish/@alcidescadiz/recursos-didacticos-para-
estudiar-mecanica-aplicada-online-ingenieria-industrial)
Bibliografía:
Budynas, Richard G. (2008) Diseño en ingeniería mecánica, Editorial
McGraw-Hill Interamericana.
Meriam, J.L y Kraige L.G. (2008) Mecánica par ingenieros, Editorial Reveré,
S.A..
Beer, Johnston y Cornwell. (2010) Mecánica vectorial para ingeniaros,
Dinámica, Editorial McGraw-Hill Interamericana, Novena edición.
Beer, Johnston y Cornwell. (2010) Mecánica vectorial para ingeniaros,
Estática, Editorial McGraw-Hill Interamericana, Novena edición.
Clase de órden:
Realizado por:
Ing. Alcides Cádiz
Investigador y Generador de Contenido
[Discord: @alcidescadiz (/@alcidescadiz)#6964 ] instagram facebook
#educacion (/trending/educacion) #ingenieria (/trending/ingenieria)
#repollo (/trending/repollo) #proconocimiento (/trending/proconocimiento)
hace 5 años en #spanish (/trending/spanish) por
alcidescadiz (68) (/@alcidescadiz)
Respuesta 3
(/spanish/@alcidescadiz/determinando
las-cargas-distribuidas-en-
mecanica-aplicada-ingenieria-
industrial)
Posdata: Las imágenes usadas para este blog fueron creadas por el propio autor o tomadas de:
https://pixabay.com/es/ (repositorio de imágenes sin derecho de autor): 1 2.1 2.2 2.3
$0.29 83 votos
Trending
[-]a-a-a (-7) (/@a-a-a)(1) hace 5 años (/spanish/@a-a-a/re-alcidescadiz-determinando-las-cargas-
distribuidas-en-mecanica-aplicada-ingenieria-industrial-20180705t101222295z#@a-a-a/re-alcidescadiz-
determinando-las-cargas-distribuidas-en-mecanica-aplicada-ingenieria-industrial-20180705t101222295z)
upvote for me please?
https://steemit.com/news/@bible.com/2sysip
(https://steemit.com/news/@bible.com/2sysip)
Respuesta$0.00
[-]minnowsupport (70) (/@minnowsupport) hace 5 años (/spanish/@minnowsupport/re-
determinando-las-cargas-distribuidas-en-mecanica-aplicada-ingenieria-industrial-
20180706t101552z#@minnowsupport/re-determinando-las-cargas-distribuidas-en-mecanica-aplicada-
ingenieria-industrial-20180706t101552z)
Congratulations! This post has been upvoted from the communal account, @minnowsupport
(/@minnowsupport), by alcidescadiz from the Minnow Support Project. It's a witness project run by
aggroed, ausbitbank, teamsteem, theprophet0, someguy123, neoxian, followbtcnews, and netuoso. The
goal is to help Steemit grow by supporting Minnows. Please find us at the Peace, Abundance, and Liberty
Network (PALnet) Discord Channel . It's a completely public and open space to all members of the Steemit
community who voluntarily choose to be there.
If you would like to delegate to the Minnow Support Project you can do so by clicking on the following links:
50SP , 100SP , 250SP , 500SP , 1000SP , 5000SP .
Be sure to leave at least 50SP undelegated on your account.
Respuesta$0.00
[-]orincones (46) (/@orincones) hace 5 años (/spanish/@orincones/re-alcidescadiz-determinando-
las-cargas-distribuidas-en-mecanica-aplicada-ingenieria-industrial-20180706t140319542z#@orincones/re-
alcidescadiz-determinando-las-cargas-distribuidas-en-mecanica-aplicada-ingenieria-industrial-
20180706t140319542z)
CreceVenezuela
Respuesta$0.00
[-]alcidescadiz (68) (/@alcidescadiz) hace 5 años (/spanish/@alcidescadiz/re-alcidescadiz-
determinando-las-cargas-distribuidas-en-mecanica-aplicada-ingenieria-industrial-
20180724t204355126z#@alcidescadiz/re-alcidescadiz-determinando-las-cargas-distribuidas-en-mecanica-
aplicada-ingenieria-industrial-20180724t204355126z) (edited)

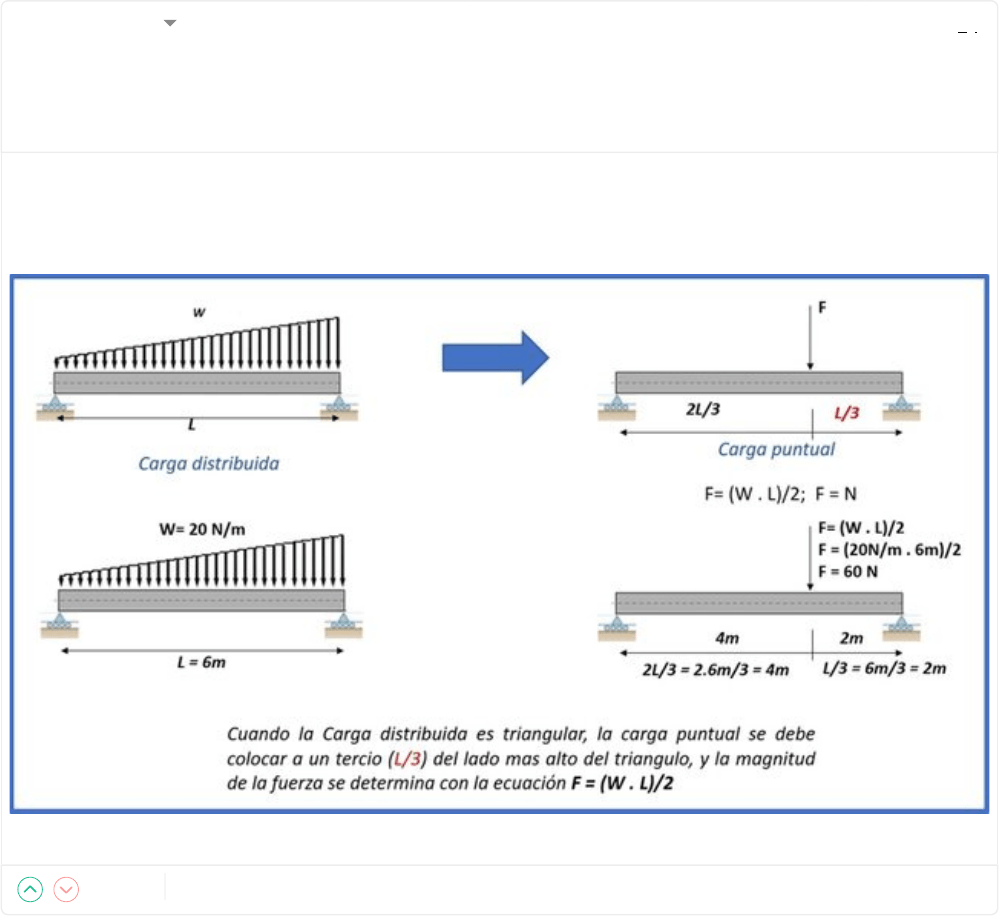

Corrección a la imagen:
