Dibujo Tecnológico
Cortes y Secciones
Escuela Secundaria Superior Orientación Electromecánica
Unidad N° 3
Lic. Ricardo Julián Aimó
Profesor en Disciplinas Industriales
Contenido
Plano de Corte .......................................................................................................................... 1
Representación del Plano de Corte ...................................................................................... 2
Elección del plano de corte .............................................................................................. 3
Tipos de Plano de Cortes .......................................................................................................... 4
Corte Total o por Plano Único .............................................................................................. 4
Semicorte ............................................................................................................................. 4
Colocación de un Semicorte ............................................................................................ 4
Cortes por Planos Paralelos.................................................................................................. 6
Cortes por Planos No Paralelos ............................................................................................ 7
Representación de los Cortes........................................................................................... 7
Acotación .......................................................................................................................... 8
Corte por Plano Curvilíneo ................................................................................................... 9
Cortes Parciales .................................................................................................................... 9
Cortes en Detalle .................................................................................................................. 9
Cortes Auxiliares ................................................................................................................. 10
Rayado Indicadores de las Superficies de Corte .................................................................... 10
Secciones Transversales ......................................................................................................... 11
Formas de Representar las Secciones ................................................................................ 11
Secciones Separadas ...................................................................................................... 11
Secciones Abatidas ......................................................................................................... 12
Elección entre corte y sección separada. ........................................................................... 12
Elección entre sección separada y sección abatida. ...................................................... 12
Tabla de Ilustraciones................................................................................................................ I
Bibliografía .............................................................................................................................. III
Lic. Ricardo Julián Aimó
1
Cortes y Secciones
Cuando debe representarse un cuerpo sólido, son suficientes las proyecciones sobre dos o
más planos fundamentales y auxiliares; en cambio, no resulta clara la representación de cuerpos con
partes huecas.
Cuando las partes huecas del cuerpo resultan complejas, las proyecciones podrían resultar
insuficientes por la superposición de líneas, o por el cruce de varias líneas de trazos en un lugar
restringido. Para facilitar la interpretación más exacta, o simplemente más rápida, se recurre al
método de los Cortes por medio de planos paralelos, planos fundamentales o bien planos
perpendiculares y aun oblicuos. Definiendo más exactamente:
Seccionar un cuerpo, significa córtalo idealmente mediante un plano paralelo al plano sobre
el cual se proyecta, suponiendo el retiro de la porción cortada comprendida entre el plano de corte
y el observador.
Los cortes se emplean para evitar él tener que dibujar demasiados elementos superpuestos
mediante líneas de trazos y de puntos. El cuerpo que debe representarse se imagina cortado por
planos convenientemente elegidos, y se prescinde de la parte anterior al plano de sección,
dibujándose solamente la parte posterior del cuerpo.
Plano de Corte
Es la superficie que imaginariamente atraviesa el cuerpo en cuestión, por donde nos interesa
realizar el corte para poder visualizar el interior de la pieza.
Ilustración 1: Plano de Corte
Una forma práctica de entender al plano de corte para fijar la idea es la de pensarlo como él
plano por el cual pasaría una figurada hoja de sierra que cortaría la pieza en dos sectores permitiendo
así observar la superficie interior.
Ilustración 2: Relación del plano de corte y una hoja de cierra
Representación del Plano de Corte
El plano de corte elegido debe indicarse exactamente en el dibujo, utilizando a tal efecto su
traza sobre los planos de proyección. La intersección del plano de corte con el plano de la proyección
dejara definida la línea que representaremos en el dibujo.
Estas trazas: se denominan con letras situadas en sus extremos, que son las que luego sirven
para identificar al corte correspondiente.
Para indicar el plano de corte, se debe recurrir a una línea de trazo largo y trazo corto
sucesivamente, dicha línea en sus extremos se dibujan con trazo grueso según la Norma IRAM 4507.
Esta línea debe ser del tipo “G” de la clasificación dada en la Norma IRAM 4502.
Ilustración 3: Representación del plano de corte según IRAM
Debemos aclarar que durante mucho tiempo esta línea se simbolizó con un trazo largo y dos
trazos cortos y toda la línea en trazo grueso, por lo cual subsiste la costumbre de realizarla de este
modo.
Ilustración 4: Antigua representación del plano de corte
Cuando se superpone la línea del plano de corte con la de eje que es de un espesor fino del
tipo “F” en la clasificación de la Norma IRAM 4502, se mantiene la de eje y en los extremos se realiza
un trazo grueso del tipo “G”.
Los planos de corte pueden tomar diferentes posiciones, como se observa en “Tipos de Plano
de Cortes” en este apunte, la simbolización y la forma de representarlos según la Norma IRAM 4507
es la siguiente.
Ilustración 5: Diferentes representaciones de los planos de cortes.
Lic. Ricardo Julián Aimó
3
Elección del plano de corte
Para la elección conveniente de los planos de cortes, según los cuales debe imaginarse
seccionado el cuerpo que se dibuja, no pueden darse reglas generales.
Son la intuición y la experiencia las que deben guiar para cada caso al dibujante.
En principio, es conveniente dibujar un corte total de la pieza, siempre y cuando no existan
detalles o irregularidades, que merezcan otro tipo de dibujo en corte, para su mejor interpretación.
El corte total debe realizarse en la vista y en el lugar adecuado, para conseguir la máxima
claridad en la representación.
El plano de corte se ha de elegir, según la sección que de la máxima comprensión de la pieza.
El plano puede ser horizontal, vertical o de perfil. En piezas complicadas pueden ser
necesarias dos o tres vistas en corte.
Ilustración 6: Selección de los Planos de Cortes
Para distinguir los cortes se los debe indicar con letras en cada una de las flechas. En la
sección correspondiente se indica a cuál de las líneas de corte pertenece la sección representada.
El área por la que pasa el plano de corte en la pieza se raya con líneas a 45º, el tipo de rayado
a utilizar dependerá del material utilizado para fabricar el objeto o pieza. Este tema se desarrolla con
mayor amplitud en el titulo
Rayado Indicadores de las Superficies de Corte.
Tipos de Plano de Cortes
Corte Total o por Plano Único
Estos cortes son utilizados en cuerpos que contengan un eje principal o de simetría. Se
emplean frecuentemente para la representación de cuerpos de revolución, pero en principio también
se usan para la representación de formas asimétricas.
Este sistema solo se debe utilizar cuando el corte del cuerpo permita descubrir partes nuevas,
no visibles en los sistemas de proyecciones ortogonales tradicional.
Ejemplos de esto son los tornillos, pernos, roblones, ejes, gorrones, árboles, tirantes, cuñas,
nervios, y en general todas las superficies planas y de interior macizo.
La parte del elemento que se ha de proyectar, será solamente la situada entre el plano de
corte y el plano de proyección. Para identificar cual de los planos de proyección se ha de considerar
de los dos posibles se coloca un par de flechas señalando la dirección en la que se halla el plano de
proyección elegido.
En el sistema de proyecciones ortogonales europeas o ISO E estás flechas indican hacia donde
debe quedar abatida la representación en corte, cuidado esto no es válido para el sistema ISO A.

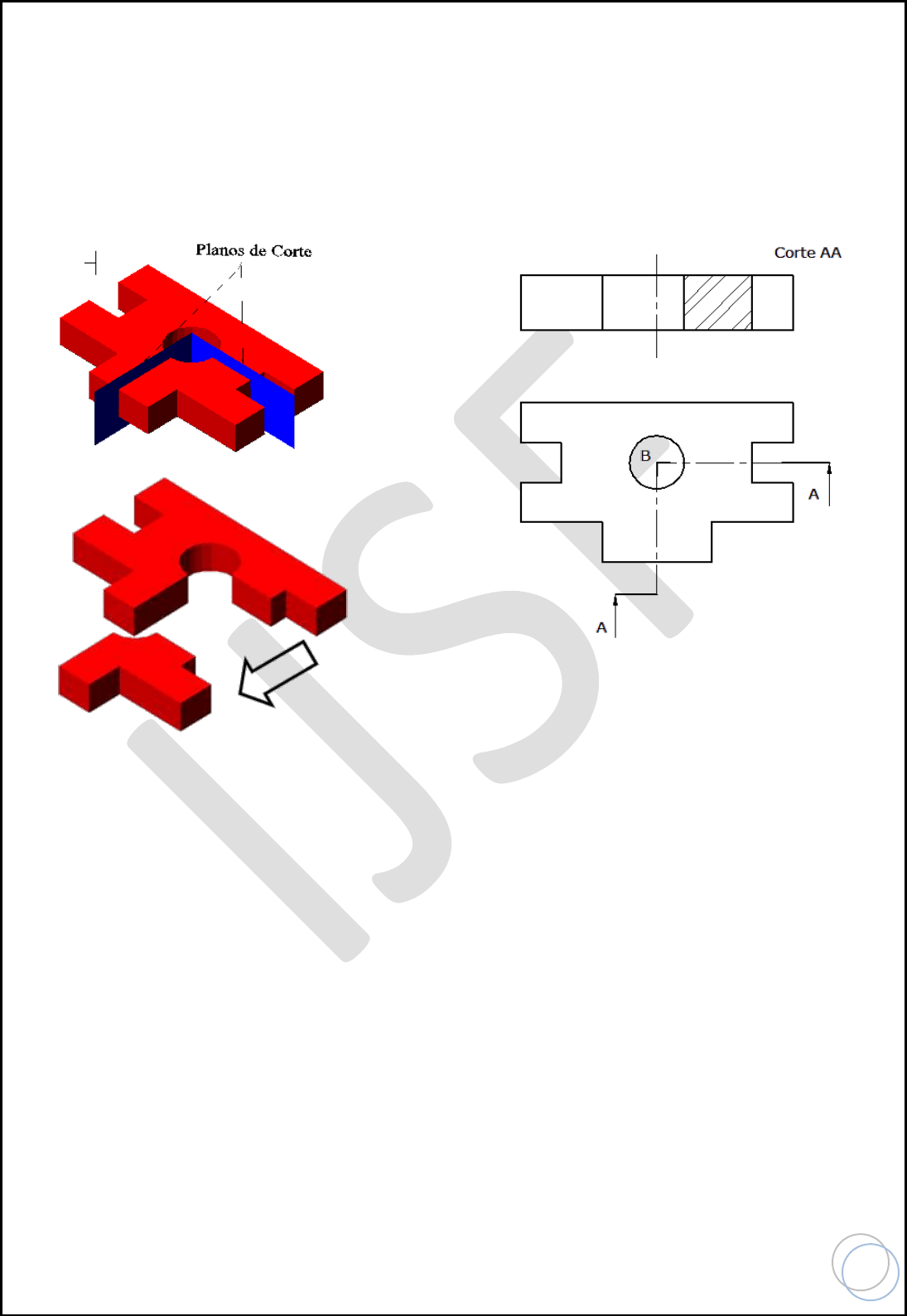

Ilustración 7: Plano de Corte Único
Semicorte
Cuando una pieza es simétrica, especialmente en cuerpos de revolución, se representa la
mitad de la pieza, vista exteriormente; y la otra mitad, vista interiormente, es decir, en corte. Este
tipo de representación se denomina semicorte o medio corte. El semicorte no es necesario
designarlo ni indicarlo.
Colocación de un Semicorte
Si el eje de simetría de la pieza es horizontal, la parte representada en corte se coloca debajo
del eje de simetría.
Cuando el eje de simetría de la pieza es vertical, la parte representada en corte se sitúa a la
derecha del eje de simetría.
Se suprime la representación de formas ocultas a fin de que la vista sea más clara.
Lic. Ricardo Julián Aimó
5
No obstante, se procurará que esta simplificación no produzca dificultades de comprensión, ni
sea una causa de errores.
En ocasiones, puede coincidir el eje de simetría con una arista de la pieza. En tal caso, se da la
preferencia a la arista.
La acotación de las formas interiores se efectúa en la parte representada en corte,
inscribiendo las otras dimensiones en la parte vista exteriormente.
Ilustración 8: Semicorte de una pieza
Cortes por Planos Paralelos
Al realizar ciertos dibujos de piezas es conveniente efectuar varios cortes, cuyos planos sean
paralelos, con objeto de que la información sea completa y así la pieza queda correctamente
representada.
Este sistema permite ahorrar vistas en cortes, ya que en una sola vista pueden colocarse
varios cortes, siempre y cuando las superficies que nos interesan observar no se
superpongan.
En el ejemplo siguiente podemos observar el desarrollo de un corte de planos paralelos

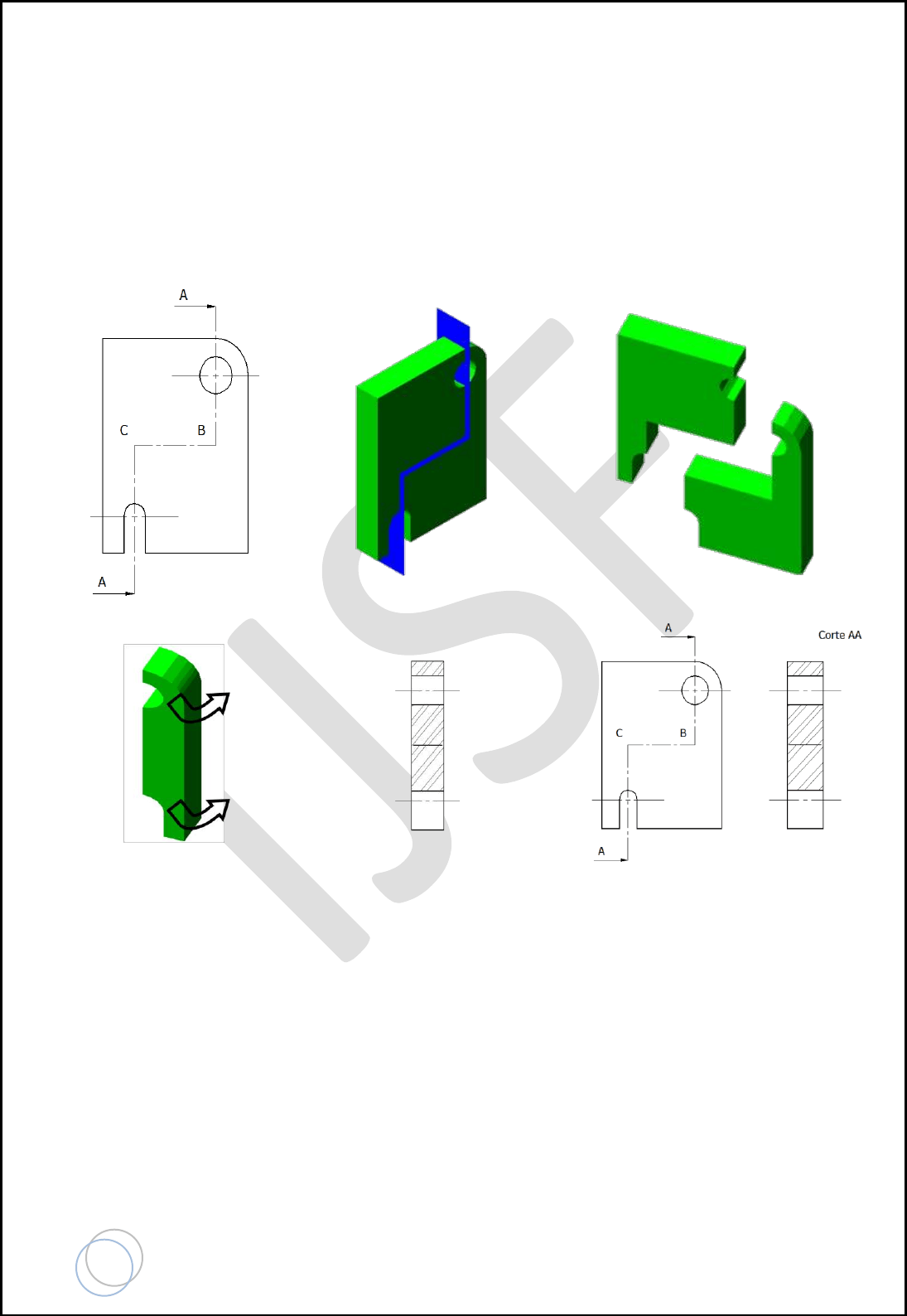

Ilustración 9: Corte por planos paralelos
El número de cortes por planos paralelos puede ser mayor de dos. No existe un límite. Pero
debe cuidarse de no comprometer la claridad de la representación por el solo afán de ahorrar vistas.
En los cortes por planos paralelos, las superficies rayadas se hacen en la misma dirección, pero
los rayados de un plano con el siguiente no deben coincidir en su representación y se los separa por
medio de una línea que coincide con los cambios de planos. Estas líneas no deben llegar a los borde
de las líneas que contornean a las vistas.
La principal ventaja de este tipo de representación consiste en el ahorro de espacio, al incluir
en una vista lo que en piezas complejas necesitarían dos o más.
Lic. Ricardo Julián Aimó
7
Cortes por Planos No Paralelos
Al explicar la representación de una pieza en corte por un solo plano decíamos que la
posición del plano de corte debía ser paralela al plano de proyección.
En el caso de poseer en una pieza algún detalle que ocupe una posición oblicua en relación a
los planos de proyección, un corte por un solo plano paralelo al plano de proyección no podrá definir
con claridad las formas internas de la pieza en estudio.
Aplicando los cortes hasta ahora descriptos la parte oblicua de la pieza no quedara
representada en su verdadera magnitud en la vista en corte y, por tanto, su lectura y acotación es
más difícil.
Representación de los Cortes
Explicaremos el sistema de corte por planos no paralelos
mediante un ejemplo con la siguiente figura.
Primero se determinan los planos de corte más adecuados que muestren las formas interiores de la
pieza.
Se efectúa el corte imaginario de la pieza por los
planos de corte indicados
Con la parte de la pieza que se va a proyectar, se
efectúa, mentalmente, una rotación de la parte
oblicua al plano de proyección, hasta colocarla
paralela a este.
La representación de la pieza obtenida, después
de efectuada la rotación, se reduce a la de un
corte sencillo por plano único.
Por último, se efectúa la proyección y se obtiene la
vista ortogonal.
Resumiendo el proceso en forma gráfica se obtiene lo siguiente.

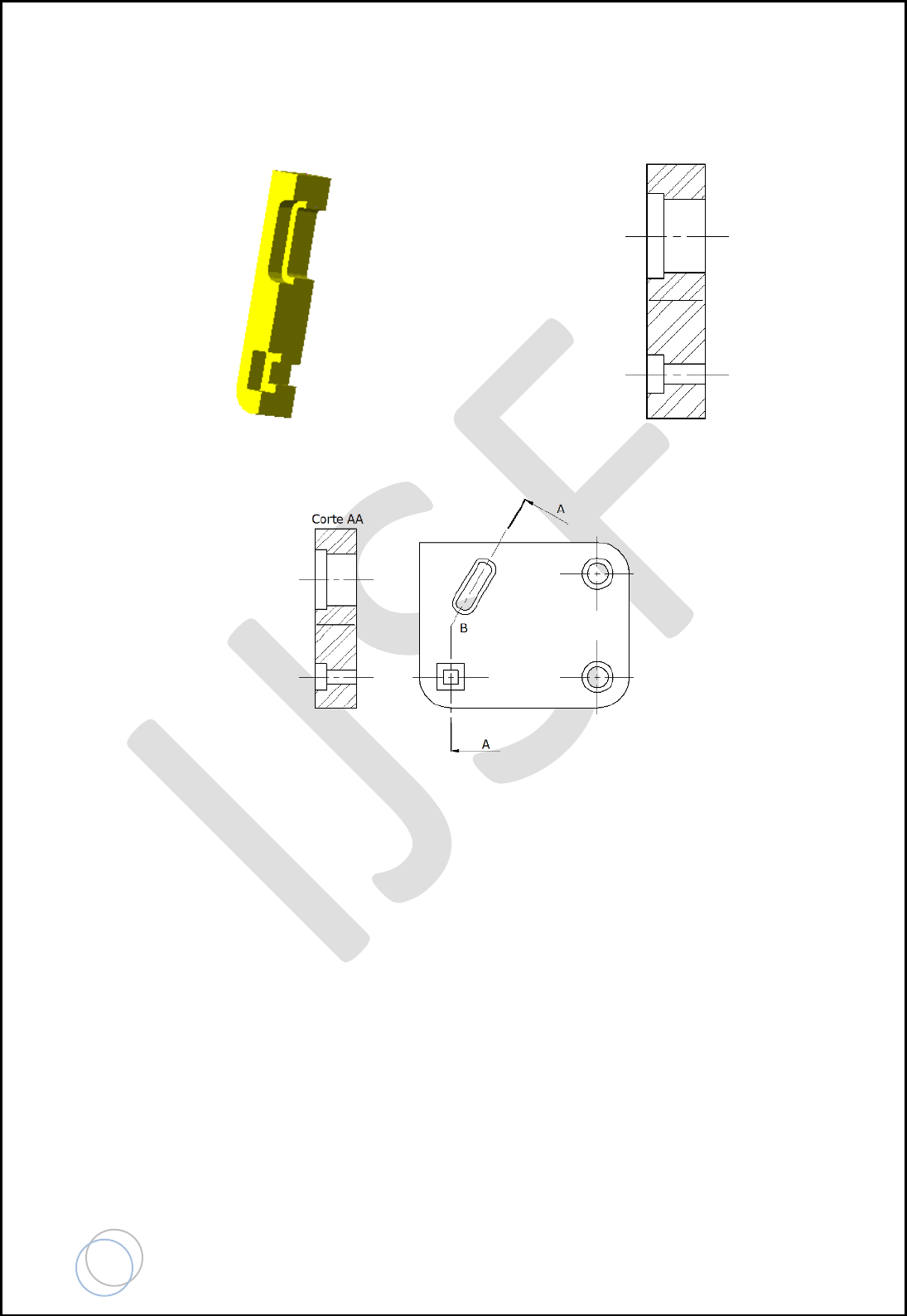

Ilustración 10: Representación de Corte por Planos Oblicuos
La indicación, representación y designación de los cortes por planos no paralelos son las
mismas que para los cortes por planos paralelos.
Acotación
Se debe tener presente que, no se debe acotar en la vista en corte, la longitud total, por ser
mayor que a longitud real de la pieza.
Lic. Ricardo Julián Aimó
9
Corte por Plano Curvilíneo
Este método de corte es utilizado en aquellas ocasiones en las que el elemento a mostrar es
un área curvilínea, la cual de ser cortada por superficies planas mostrarían parcialmente el área en
estudio.

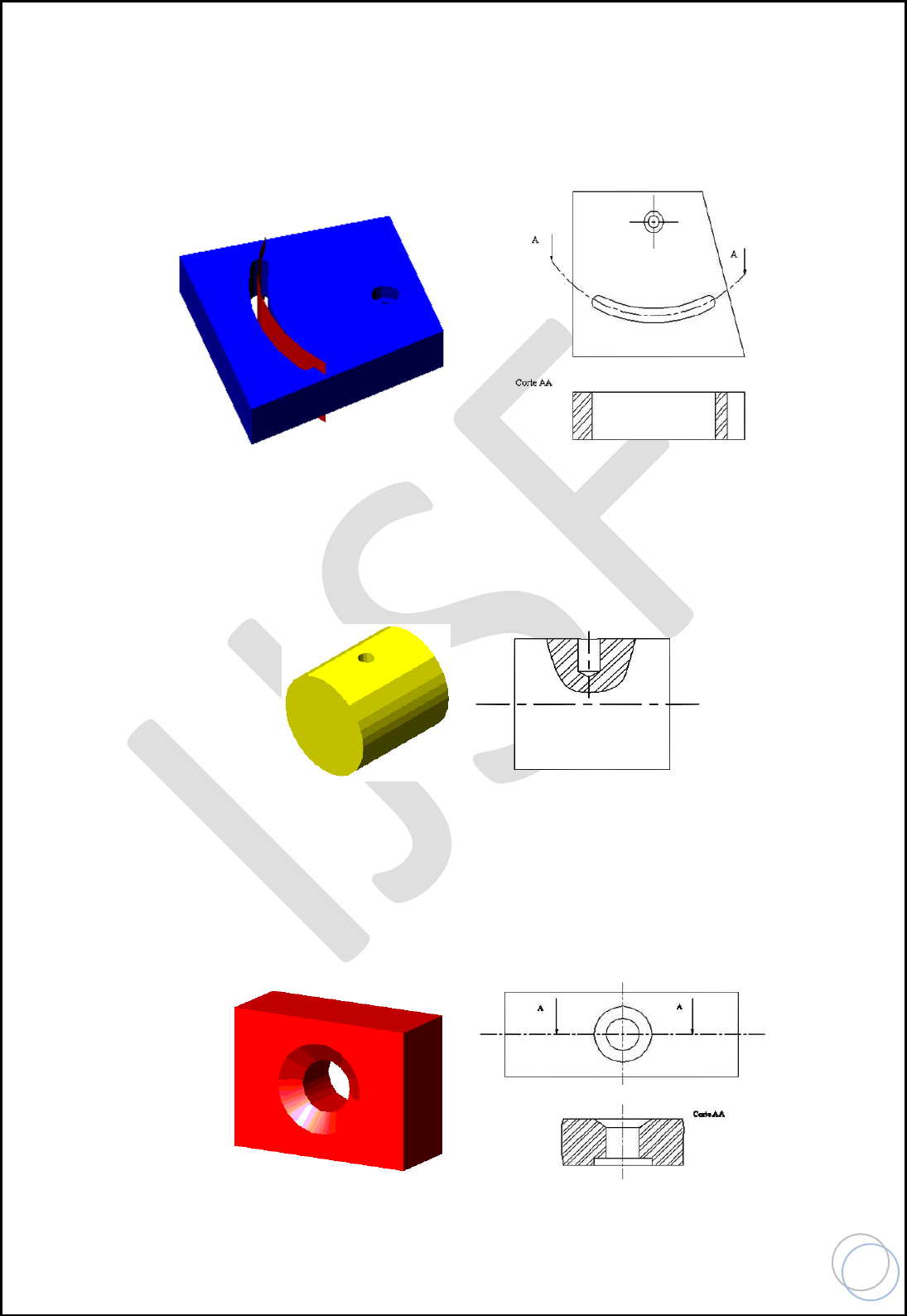

Ilustración 11: Representación de Corte por Plano Curvilineo
Cortes Parciales
Las piezas macizas como: ejes, mangos, varillas, bolas, nervios, etc., no se representan nunca
cortadas; basta hacer un corte parcial para indicar algún detalle particular de la pieza, que tuviera en
su interior.
Ilustración 12: Corte Parcial
Cortes en Detalle
Tienen, como fin, representar en corte algún detalle de una pieza. En esta clase de dibujo, se
circunscribe el corte al detalle en cuestión; y el rayado, en cambio, se limita por líneas curvilíneas en
los sectores que se han suprimido. Los cortes en detalle se deben indicar y designar como los cortes
de planos únicos, ya que estos son una variante de ellos.
Ilustración 13: Corte en Detalle
Cortes Auxiliares
Cuando el plano o planos de corte no están paralelos al plano de proyección se recurre a los
cortes auxiliares. El corte obtenido se representa sobre un plano, paralelo al plano de corte. Como en
las vistas auxiliares, estas se rebaten en planos no ortogonales.
Ilustración 14: Corte por un Plano Auxiliar
Rayado Indicadores de las Superficies de Corte
Las partes cortadas por los diferentes tipos de planos se denominan secciones y por
convención se rayan con rectas paralelas y equidistantes. Este rayado se hace por lo general a 45º
empleándose líneas finas de menor grosor que aquellas que representan a los contornos de las
secciones. Cuando existen dos o más piezas seccionadas en el mismo conjunto, el rayado se hace en
sentido opuesto y a un ángulo de 45º.
Fundición de Hierro
Bronce y Latón
Hierro y Acero Forjado
Bobinado
Fundición Maleable o
Acero Moldeado
Lic. Ricardo Julián Aimó
11
Secciones Transversales
Esta es una variante de los cortes, en la cual solo se toma en cuenta el área que toca el plano
de corte, sin representarse lo que se halla por detrás o por delante de dicho plano. Se podría decir
que es una rodaja de la pieza que se está estudiando.
Ilustración 15: Secciones
Formas de Representar las Secciones
La forma de representar las secciones pueden ser dos, una separando la sección del dibujo y la
otra representando la sección sobre la misma vista en la que se encuentra señalado el plano de corte.
Las diferencias más notables con el corte son:
En la vista en sección se escribe el cartel “Sección AA” en lugar de “Corte AA”
Los cortes son siempre de planos únicos.
Las secciones no deben respetar la posición de abatimiento sino colocarse en el lugar
que facilite su interpretación, en lo posible en la proximidad del plano de corte.
Las secciones no necesitan que se indiquen las flechas de corte.
Cabe destacar que estas consideraciones son validas dentro del marco de las costumbres, ya
que la Norma IRAM 4507 no hace mayores referencias al trabajo con secciones.
Secciones Separadas
En las secciones separadas el lugar que ocupan las secciones en el dibujo puede ser dos:
1.
Paralela, respecto a la traza del
plano de corte, o abatida en la
posición correspondiente según
el sistema ortogonal de
proyecciones.
Ilustración 16: Secciones Separadas

Este documento contiene más páginas...

Descargar Completo
Cortes_y_secciones.pdf
browser_emoji Estamos procesando este archivo...
browser_emoji Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
Descargar
. . . . .
