Trabajo Practico 04
Suelos y Fundaciones
TIM1
Fundaciones /Cimientos¿?

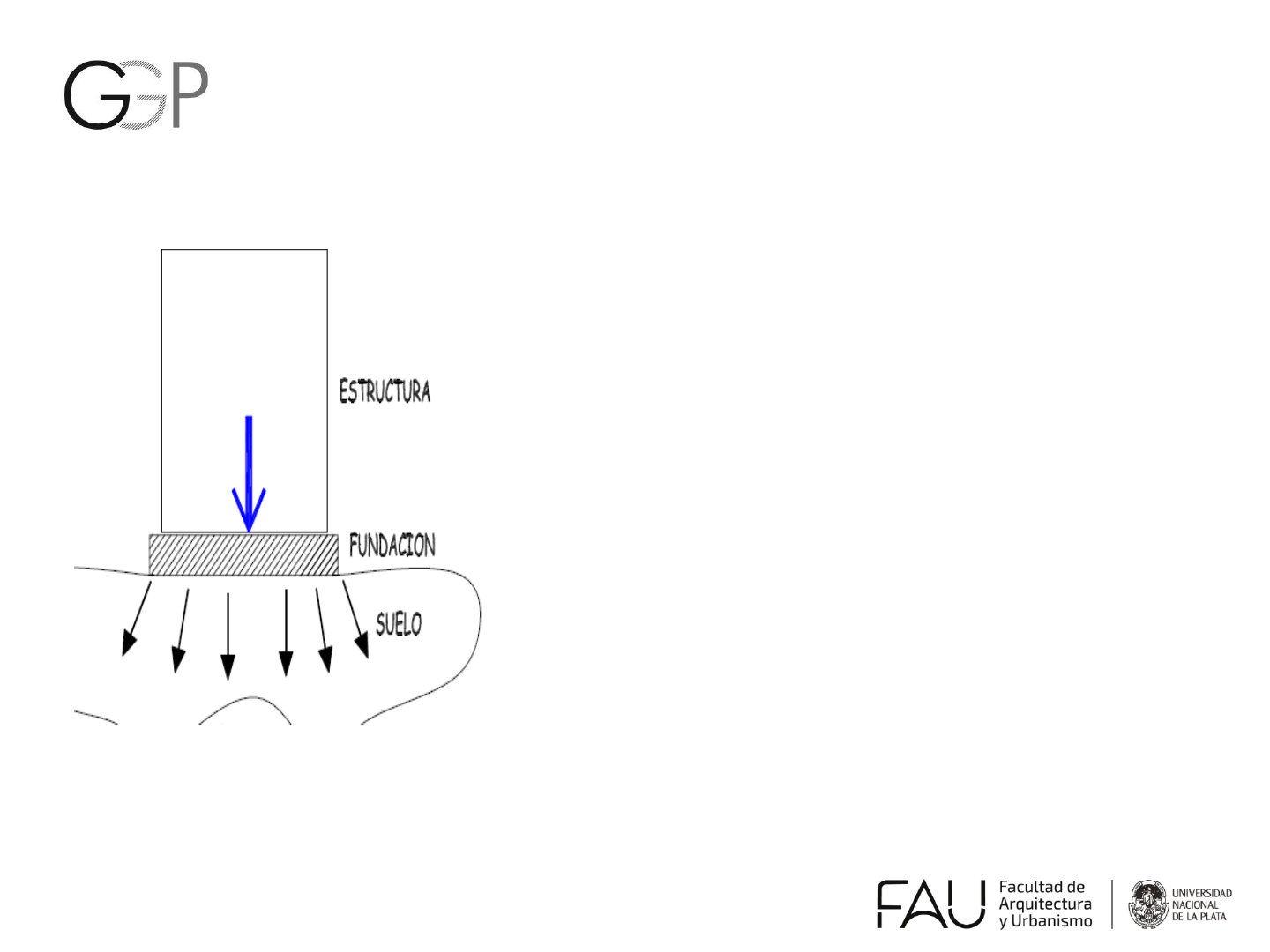

Se denomina Fundación a las partes
estructurales de la materialización que
transmiten las cargas (peso propio, las
sobrecargas y las cargas accidentales o no
permanentes) al suelo, quien actúa de
receptor.
La carga hace que el suelo se deforme, se
hunda y es exigencia primordial que los asientos
de las distintas partes de una fundación sean
compatibles con la resistencia general de la
construcción.
La elección de los cimientos/tipo de fundación para un edificio
dependerá de la resistencia del suelo, y la magnitud de las
cargas estructurales.
Para poder elegir entre las alternativas es necesario establecer el análisis de las
características y posibilidades de cargas que puede soportar un suelo.
Para lo cual es necesario: un estudio de suelos.
Para realizarlo, se toman muestras del terreno, donde se implantará la
edificación, a diferentes profundidades, se las ensaya y analiza en laboratorio.
Análisis de Suelos ¿?
Tensión admisible del suelo: es la
capacidad portante de los suelos, es decir
cuanta carga puede soportar. Esta irá variando
conforme varía la profundidad de la muestra
tomada.
La unidad de tensión más común es Kg/cm2.
Plano de fundación: Es la profundidad en la
cual encontramos una tensión de suelo, que
pueda soportar las cargas planteadas por el
edificio, con una fundación eficaz y económica.
Por lo general, el profesional a cargo del estudio,
también aconseja en él, los tipos de fundaciones
más adecuadas para el suelo analizado.

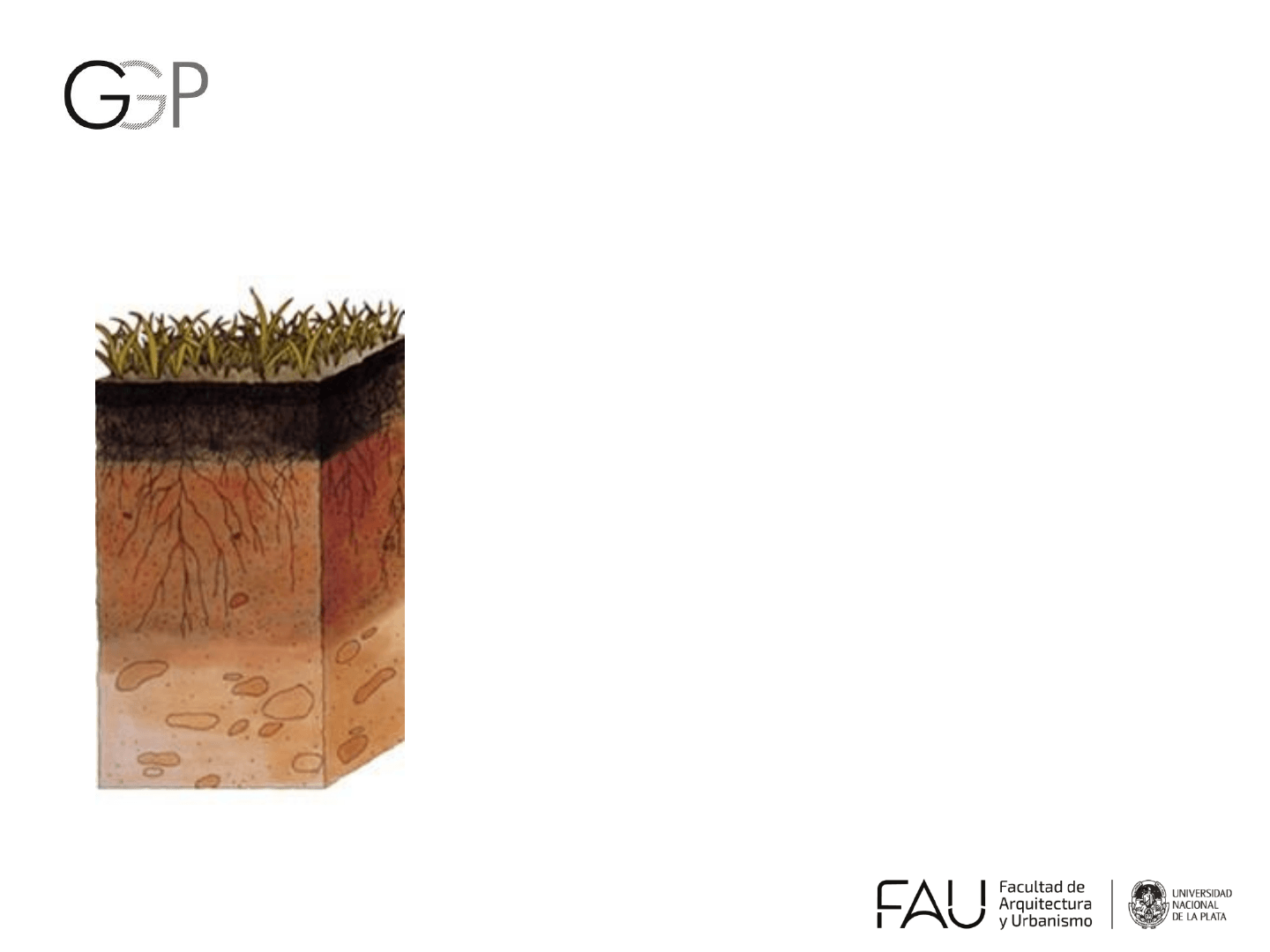

CLASIFICACION DE SUELOS
Los suelos se dividen en clases según sus características generales. La
clasificación se suele basar en la morfología y la composición del mismo, con
énfasis en las propiedades como el color, la textura, la estructura y la
composición química.
Los materiales que están presentes en los suelos naturales se clasifican en
cuatro tipos: materia orgánica, limos, arcillas, arenas y gravas.
Limo, turba: (0 kg/cm2)
Tierra vegetal: (0,5 kg/cm2)
Arcilla expansiva: (0,3 a 1 kg/cm2)
Greda arenosa , Arcillas: (1,5 a 3 kg/cm2)
Gravas, arenas secas: (2 a 5 kg/cm2)
Arcilla, Tosca: (3 a 5 kg/cm2)
Rocas blandas: (7 a 10 kg/cm2)
Rocas duras: (10 a 20 kg/cm2)

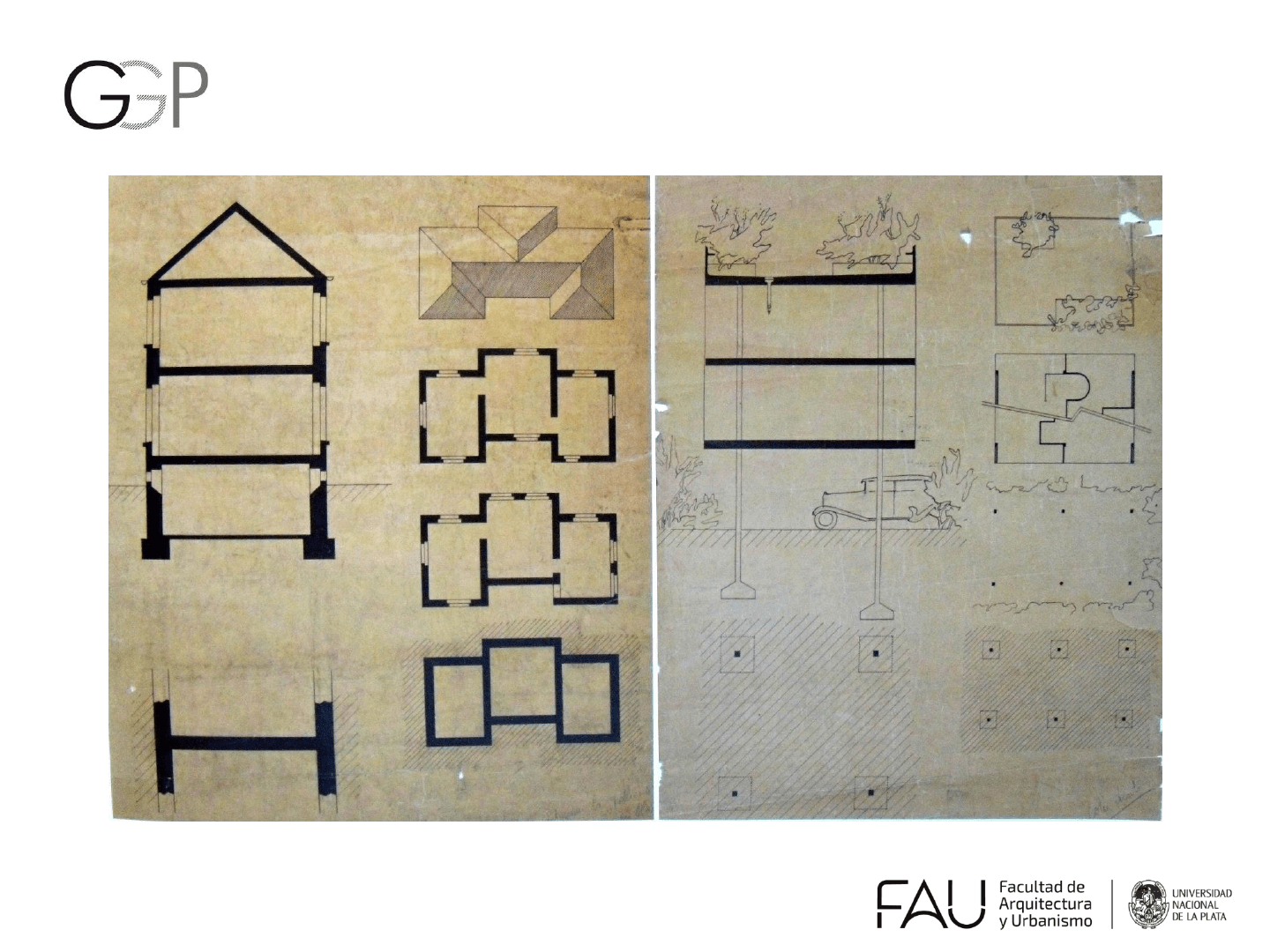

Tipos de Fundación/Cimentación ¿?
Los sistemas de cimentación pueden ser agrupados en:
DIRECTAS y/o SUPERFICIALES:
Cuando el plano de fundación se encuentra en la superficie a poca distancia
bajo la base del edificio.
INDIRECTAS O PROFUNDAS:
Cuando el suelo resistente o plano de fundación se encuentra a varios metros
bajo la superficie del terreno.
DIRECTAS

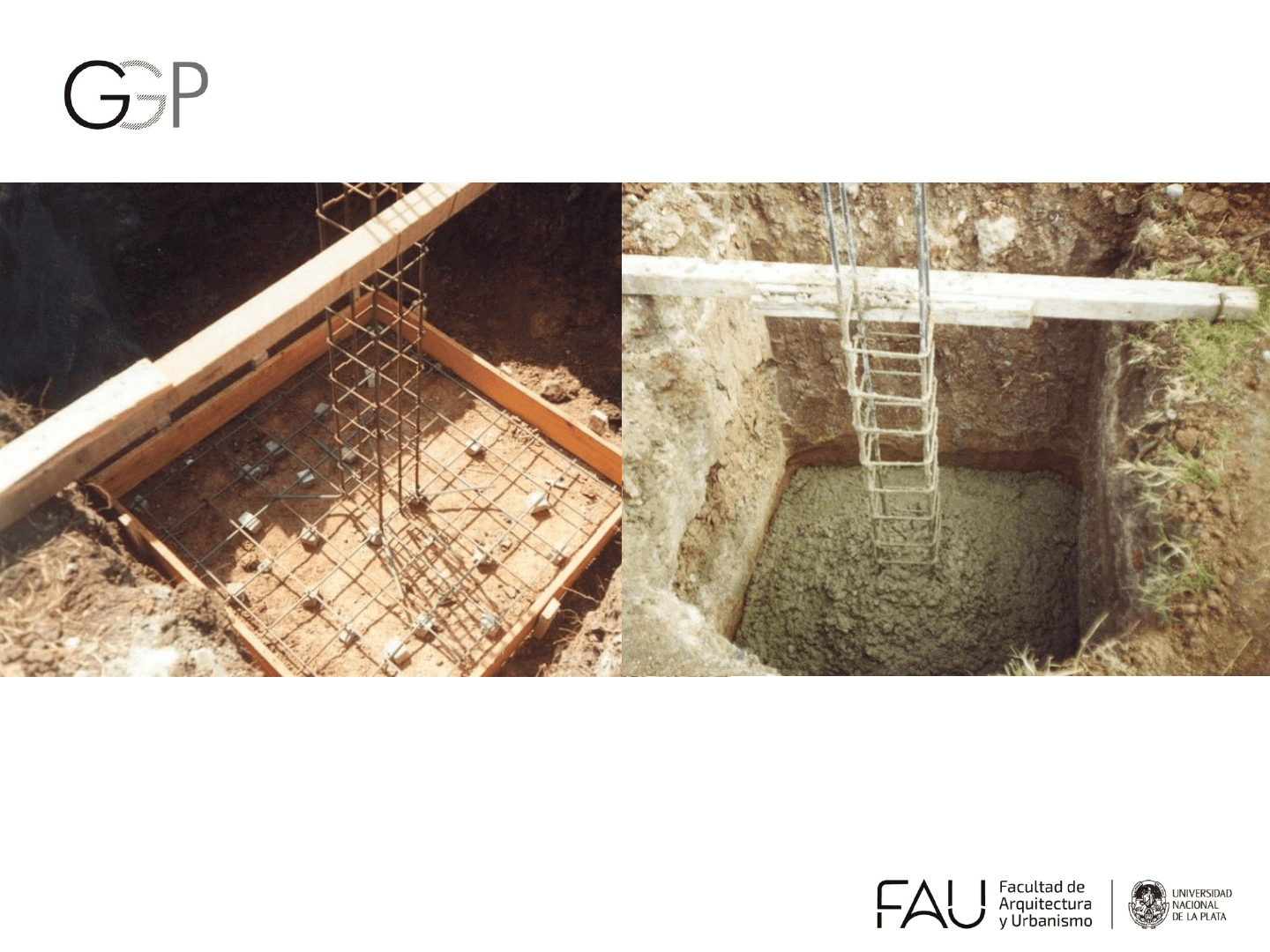

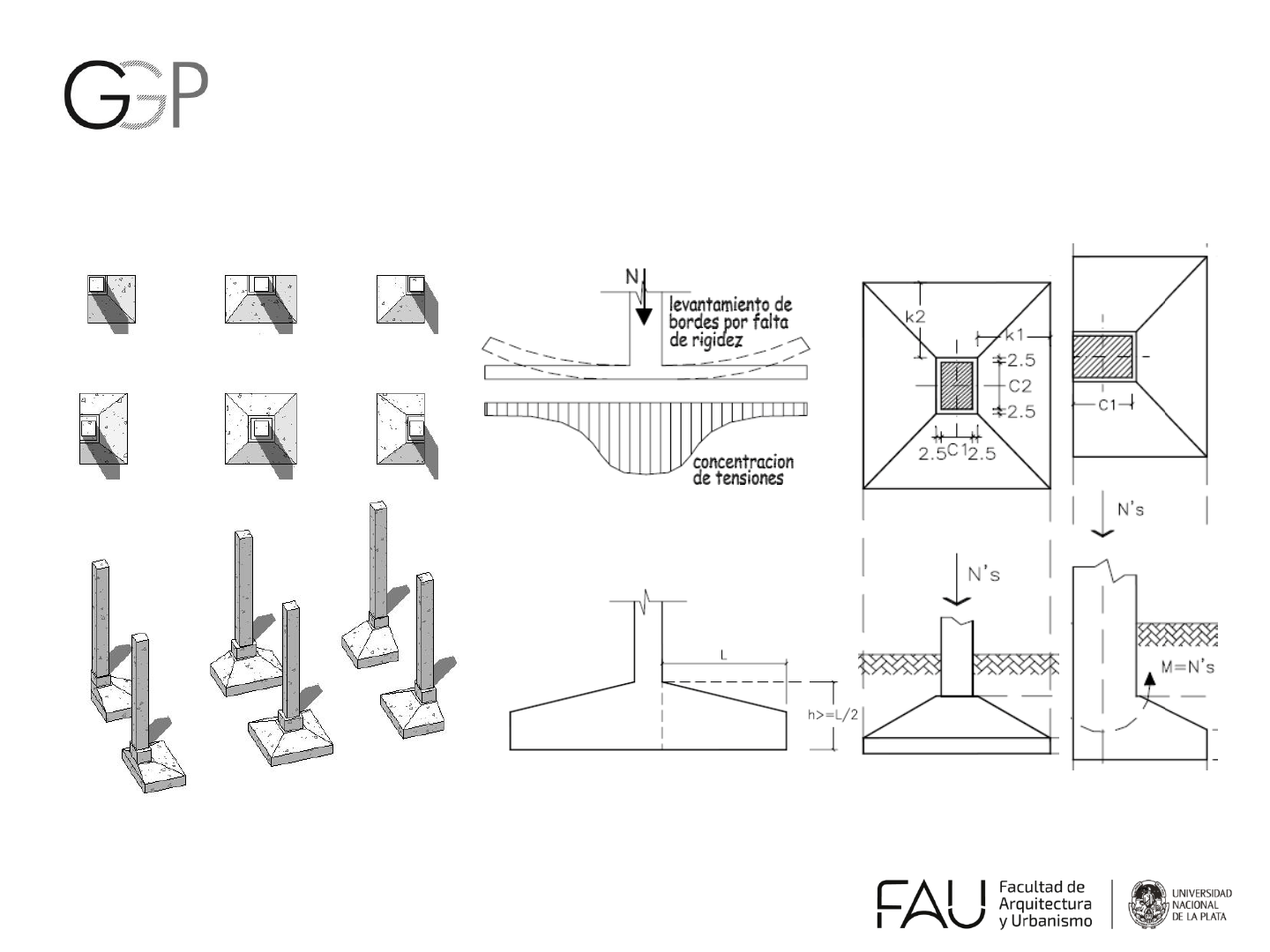

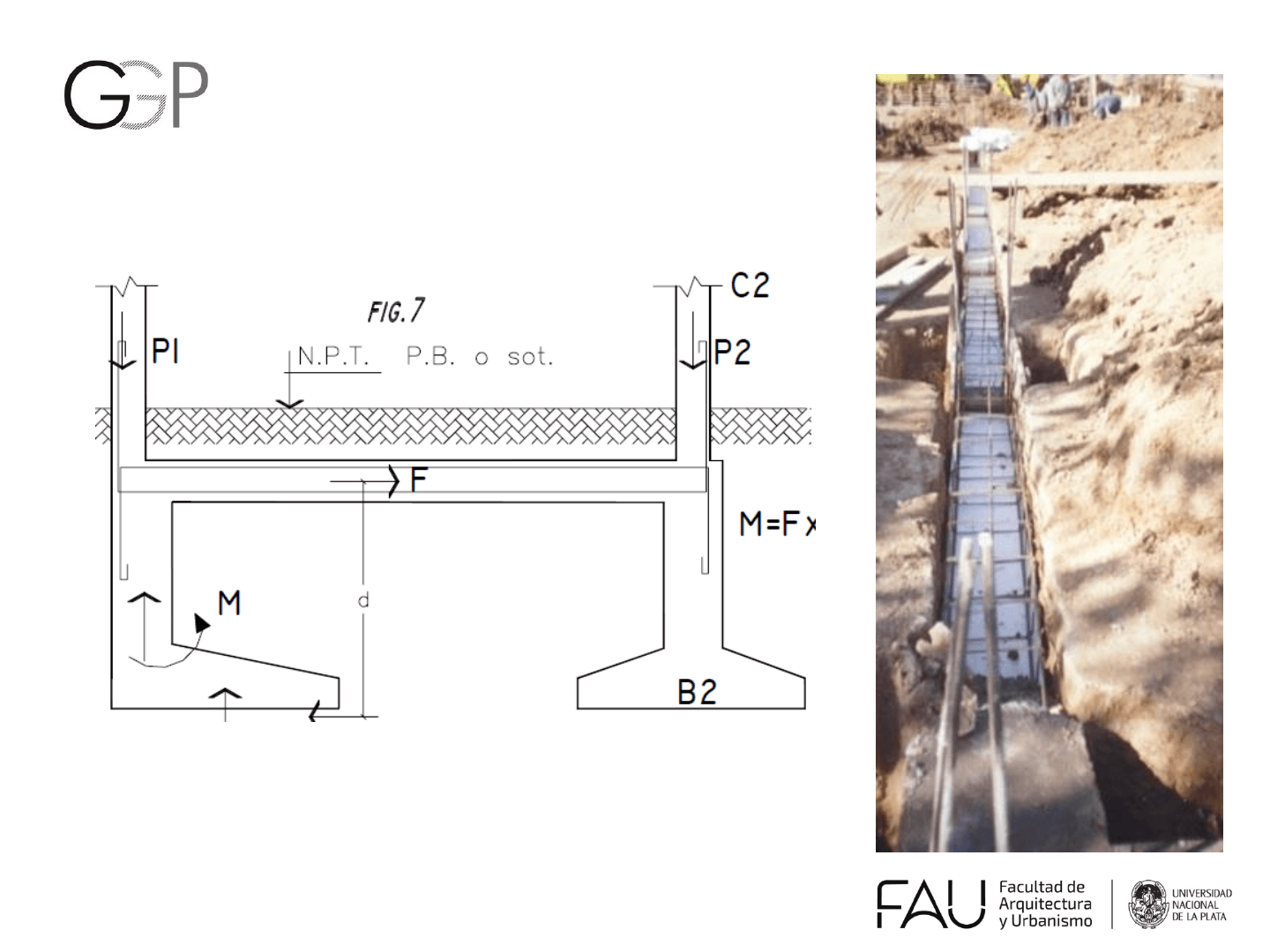

Bases:
Cuando las cargas transferidas por la superestructura son aproximadamente
puntuales, bajando a través de columnas y el suelo de planta cuadrada o
rectangular. Normalmente soportan un único pilar salvo en casos
excepcionales, por ejemplo cuando por motivos de la longitud de la sección
del edificio se requiere duplicar la estructura en algún punto para establecer
juntas de dilatación. Se utilizan cuando el terreno es firme, con presiones
medias altas y se esperan asientos diferenciales reducidos.
Individual: recibe una columna.
Combinada: recibe un grupo de columnas.
Individual con viga de fundación: recibe la carga de un muro.
SUPERFICIALES

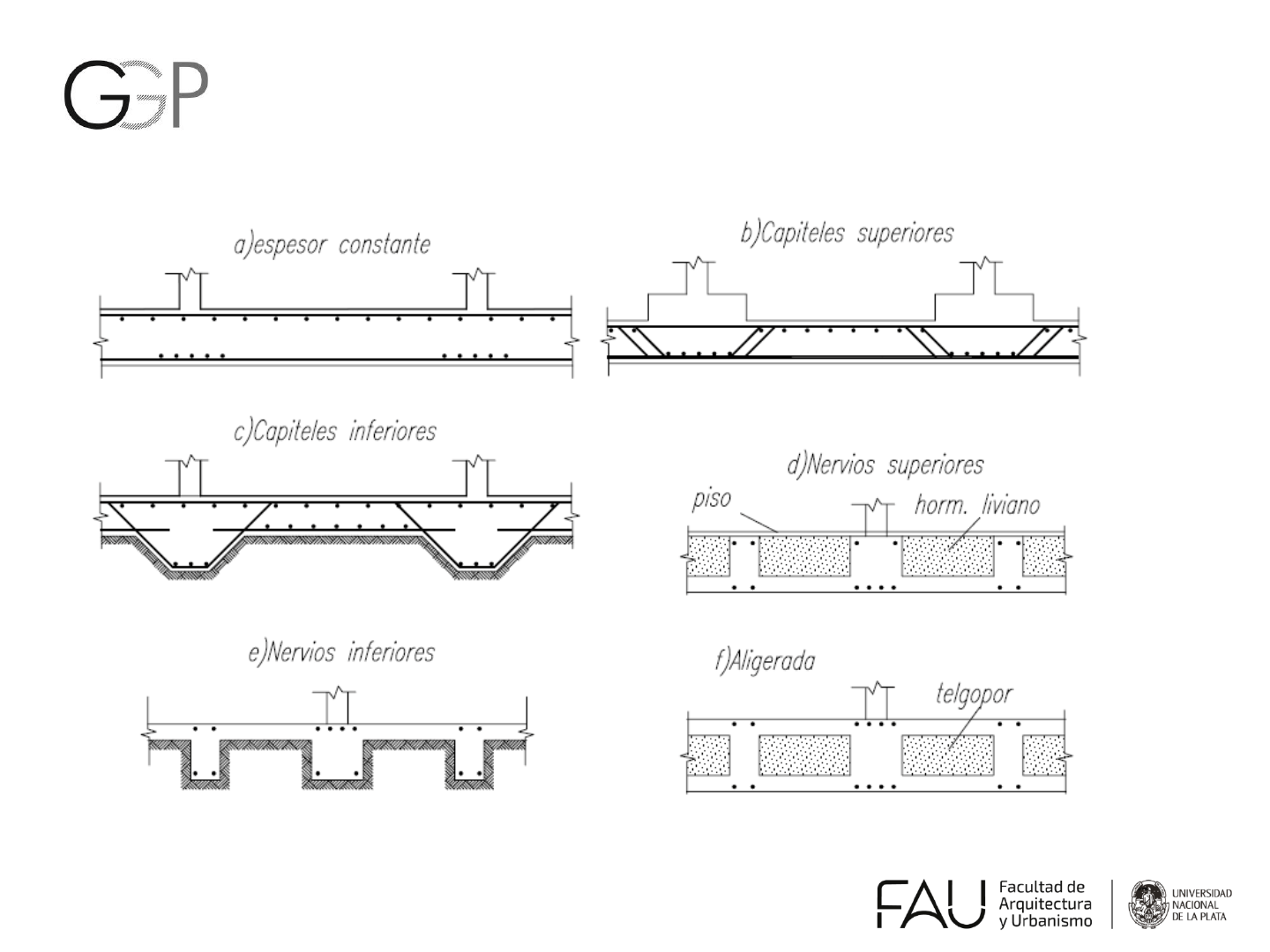

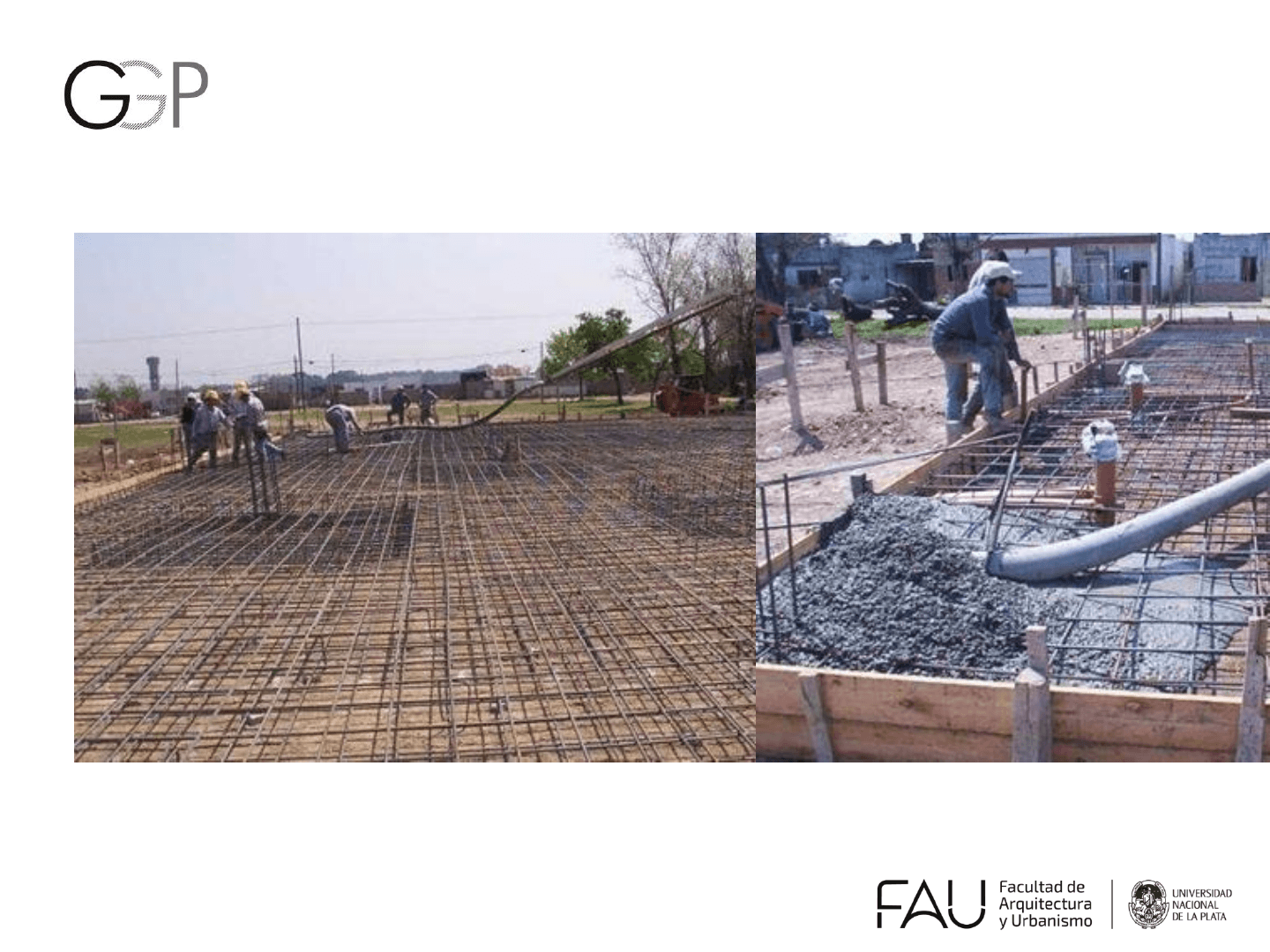

Plateas:
Losa única que cubre toda la superficie ocupada por la construcción y se
emplean en terrenos menos resistentes o menos homogéneos o bajo
estructuras menos resistentes. Con ellas se aumenta la superficie de contacto y
se reducen los asentamientos diferenciales.
Puede decirse de forma aproximadamente que la losa es más económica
que las zapatas si la superficie total de estas es superior a la mitad de la
superficie cubierta por el edificio, debido al menor espesor de hormigón y
cuantía de armaduras, a una excavación más sencilla y un ahorro de
encofrados.
