Clima y arquitectura
. Arquitectura como:
● Contenedora de actividades.
● Filtro ambiental.
● Signo cultural.
● Inversión de bienes.
● Impacto ambiental
.Arquitectura como filtro ambiental: configura espacios para un lugar agradable, con
materiales específicos y conociendo el clima del lugar.
Parámetros de la atmósfera:
● Radiación solar.
● Radiación difusa.
● Movimiento del aire.
● Temperatura del aire.
● Agua en la atmósfera (humedad absoluta, humedad relativa).
● Precipitaciones (lluvia, nieve y/o granizo
1. Parámetros de la atmósfera-Direccional: radiación directa (asoleamiento)
-Adireccionales: radiación difusa (iluminación natural), presión atmosférica,
temperatura del aire, agua en la atmósfera (humedad) y movimiento del aire
2. Parámetros del suelo: características del material del suelo, topografía,
vegetación,
modificaciones del medio (urbano-rural)
. La tierra da vueltas alrededor del sol, describiendo una trayectoria elíptica
→movimiento de traslación
>Rotación de la tierra sobre su eje → rotación día/noche
. Estaciones: La tierra se encuentra girando alrededor de un eje (23° 27´) y a su vez
alrededor del sol a través del eje elíptico. Debido a estos movimientos se generan las
estaciones del año (equinoccios y solsticios)
.Los cambios sistemáticos de energía solar recibida → actúan como control de las
temperaturas atmosféricas
. Latitud: Distancia angular comprendida desde la línea del ecuador hasta un punto de la
tierra,
medida a lo largo de un meridiano (horizontal).
. Longitud: Distancia angular comprendida desde el meridiano de Greenwich hasta el
punto de la tierra, medida a lo largo de un paralelo (vertical).
.Perihelio: distancia más corta entre la tierra y el sol
.Afelio: distancia más larga entre la tierra y el sol
.Cenit: 42hs
.Eje magnético N-S inclinación 23,5°
.Trópico de cáncer: 23°27N
.Trópico de Capricornio: 23°29S
● Movimientos de la tierra:
-De rotación: 24hs
-De traslación: 365 días/ 4 estaciones
-En la vía láctea
Trópico de cáncer
Ecuador 0°
Trópico de capricornio
Polo norte
Polo sur
.Ángulo de incidencia: formado por el rayo y una perpendicular al plano analizado
.Esfera celeste: representación del cielo → observador
.Horizonte: plano tangente a la superficie de la tierra, donde se encuentra el observador
.Movimiento aparente: debido al movimiento de rotación de la tierra sobre su eje, las
estrellas y
el sol dan la sensación de moverse en la semiesfera celeste
.Recorrido aparente del sol: puntos por los que va pasando el sol
. Azimut: Ángulo formado por los planos verticales que se interceptan en el observador,
uno pasa por el eje N-S y el otro contiene al sol. SIEMPRE HORIZONTAL
Plano Perpendicular
Rayo
Ángulo de 0°
mayor
incidencia
Ángulo de 90°
mínima
incidencia
Ángulo de 50°
incidencia media
Ángulo de incidencia
30°
incidencia media
.
Observad
or
42-45°
N
E
S
O
. Altura: Ángulo en el plano vertical que contiene al sol, entre la dirección a este y la
horizontal.
(Se calcula en grados, suma de los ángulos de un triángulo: 180°)
. Arco solar: trayectoria solar
. Asoleamiento: determina las cantidades de radiación solar que descarga sobre las
diferentes
fachadas de un objeto arquitectónico. Se establece así la zona de confort o disconfort
. Zona de confort: Serie de condiciones en que se produce el bienestar térmico.
. Calor: Energía cinética térmica que se genera por el movimiento de las moléculas, este
se
transmite del cuerpo con mayor calor al de menor calor, produciéndole posibles cambios
de
estado. Este se transmite por – Radiación (por ondas electromagnéticas) – Conducción
(entre
materiales por el interior o contacto) – Convección (entre fluidos, aire o líquidos).
. Temperatura: Es una unidad de medida expresada en grados del movimiento molecular.
. Efecto invernadero: Es cuando la radiación entra a la envolvente en onda corta y al
ingresar
rebota con los elementos del interior formando una onda larga e impidiendo que esta
salga al
E
O
OB
35° aprox
exterior, se utiliza para ganar calor.
. Ganancia directa: Cuando obtenemos toda la ganancia de calor con radiación directa
. Ganancia diferida: Cuando ganamos calor por inercia térmica
.Materiales en relación a la luz:
-Transparencia: Visual clara, transmisión de luz perfecta
-Translucidez: visión confusa, transmisión difusa
-Opaco: no permite la entrada de luz.
Proceso de transferencia
del
calor
Propiedades de los
materiales (Dad)
Propiedades de las
envolventes
(Cia)
Conducción
conductividad
conductancia
resistividad
Resistencia
Radiación
Transmisión
transmisividad
transmisión
Reflexión
reflectividad
reflectancia
absortividad
absortividad
absorbancia
Emisión
emisividad
emitancia
. Transmisión: Paso directo de la radiación
. Reflexión: Es la radiación que rebota del material
. Absorción: Radiación que ingresa en el material y hace que la temperatura suba
. Emisión: Es la re irradiación de la energía absorbida
. Inercia térmica: es cuando se retarda el paso del calor (por un muro de gran masa o
piso) y luego se emana cuando el clima exterior comienza a disminuir
. Resistividad térmica: capacidad del material para resistir el calor
. Humedad relativa: cantidad de vapor de agua en un volumen de aire, como proporción
de la máxima cantidad que puede contener. A MAYOR TEMPERATURA, MAYOR
CAPACIDAD DE CONTENER VAPOR DE AGUA.
.Vientos: gráfico rosa de los vientos:
Velocidad
Dirección
- 1 a 5 km/h
→ calma
- 12 a 19 km/h
→ leve
20 a 28 km/h
→
moderado
29 a 38 km/h
→ regular -
39 a 49 km/h
→ fuerte
50 a 61 km/h
→ muy
fuerte
. CONFORT TÉRMICO DEL HOMBRE → es la condición de la mente, en la que se
expresa la satisfacción por el ambiente térmico.
Herramientas: DIAGRAMA DE OLGYAY Analiza de manera conjunta los parámetros
climáticos y situaciones de confort exterior.
.Tomar decisiones de diseño:
- Concepción general: ubicación (topografía, vegetación, microclima) y corrección del
entorno
- Ambiente interior: forma general del edificio, envolvente del edificio y características
del interior
Tipos de Clima

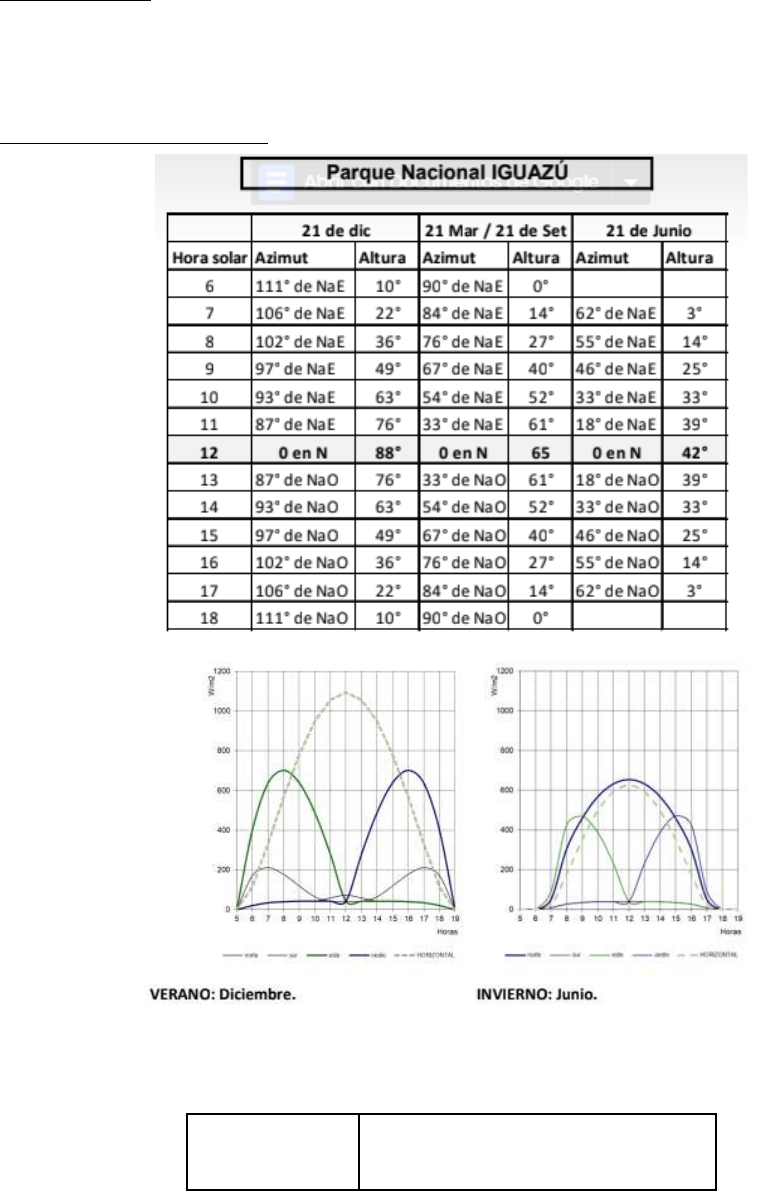

.IGUAZÚ
★ ubicación: misiones
★ Tamaño: 67,620 hectáreas y es patrimonio de la humanidad
TIPO DE CLIMA : Subtropical sin estación seca, calor intenso, temperatura máxima
absoluta alcanza los 41°c, humedad relativa alta, sin heladas, en invierno leve, lluvias
durante todo el año con pico máximo en octubre y mínimo en julio.
Clasificación bioambiental: muy cálida
Verano : Diciembre
FACHADA
INCIDENCIA
ESTE
DESDE: 5 hs HASTA: 12 hs
OESTE
DESDE:12 hs HASTA:19 hs
NORTE
nulo desde 10 hs hasta 14 hs
SUR
DESDE: 5-10 hs HASTA: 14-19 hs
HORIZONTAL
DESDE: 6 hs HASTA: 19 hs
Invierno: junio
FACHADA
INCIDENCIA
ESTE
DESDE: 7 hs HASTA: 12 hs
OESTE
DESDE:12 hs HASTA:17 hs
NORTE
DESDE: 7hs HASTA:17 hs
SUR
NULA DESDE: 11 hs HASTA: 13
hs
HORIZONTAL
DESDE: 8 hs HASTA: 17 hs
ESTRATEGIAS
RECURSOS
MATERIALES
-No ganar calor
- Perder lo que se pueda
acumular
-Disminuir la humedad
relativa
-Ventilación cruzada
-Arquitectura elevada del
suelo
-Envolventes livianas
-Envolvente superior con
fuerte pendiente
-Colores claros
-Aleros y sombra
-Resistividad (para evitar
las ganancias excesivas de
calor)
-Reflectividad (colores
claros para que la radiación
rebote
-Resistencia
(Maderas, metales)
*mejor orientación sur-norte a favor de los vientos.

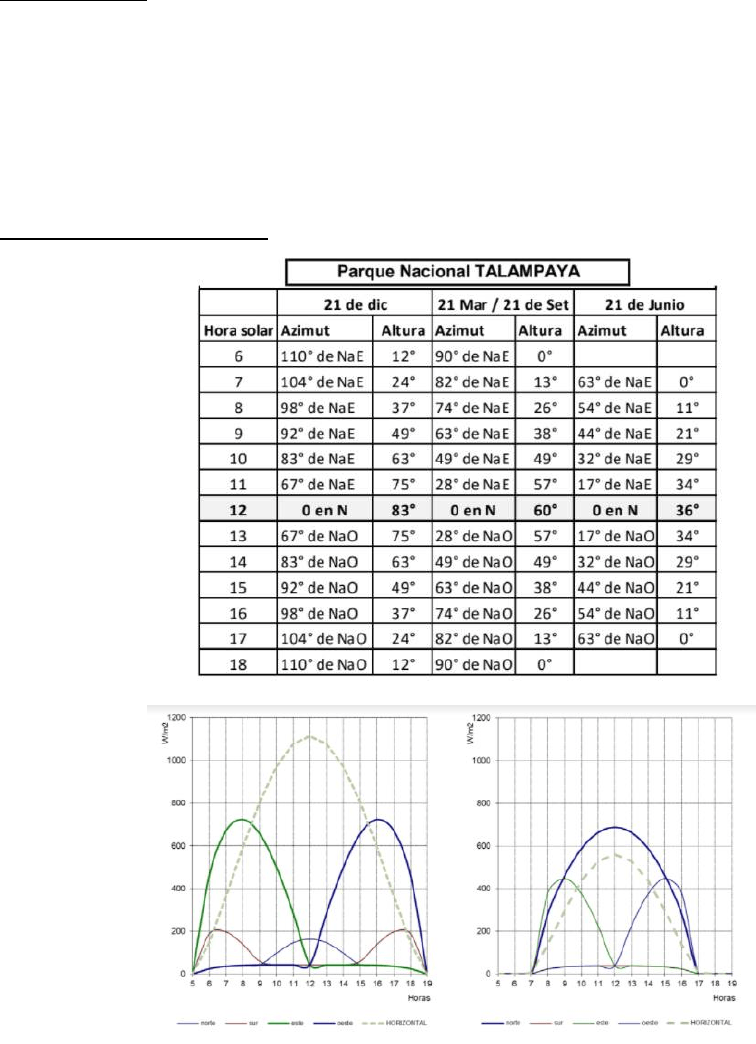

.TALAMPAYA
★ Ubicación: centro oeste de la rioja
★ Tamaño: 213.000 hectáreas
Tipo de clima: semiárido, verano e invierno con marcadas temperaturas, con lluvias muy
escasas, VIENTO ZONDA desde el noroeste en forma de fuertes rafagas de aire seco
(ocasiona un aumento de la temperatura y baja de la humedad relativa), amplitudes
térmicas estacionales y diarias significativas, temperaturas altas durante el día y bajas
pronunciadas durante la noche.
Clasificación bioambiental: cálida
Verano : Diciembre
FACHADA
INCIDENCIA
ESTE
DESDE: 5hs HASTA: hs12
OESTE
DESDE: 12 hs HASTA:19 hs
NORTE
nulo desde 10 hs hasta 14 hs
SUR
DESDE: 5-9 hs HASTA: 15-19 hs
HORIZONTAL
DESDE: 6 hs HASTA: 19 hs
Invierno: junio
FACHADA
INCIDENCIA
ESTE
DESDE: 7 hs HASTA: 12 hs
OESTE
DESDE:12 hs HASTA:17 hs
NORTE
Desde: 7 hs Hasta: 17 hs
SUR
Nula desde 11 hs hasta 13
HORIZONTAL
DESDE: 8 hs HASTA: 16 hs
* Evitar la orientación
oeste, ingreso hacia es el este, ventilación hacia el norte (poca
radiación en verano mmayor en invierno) poca incidencia hacia el
sur.
ESTRATEGIAS
RECURSOS
MATERIALES
-Absorber, acumular y re
irradiar el calor
- Disminuir y retrasar la
onda térmica de calor
-Humidificar
-Envolventes con inercia
térmica
-Muros con mucha masa y
conductividad térmica
media
-Humidificación
-Arquitectura
-Inercia térmica
-Conductividad
-Absortividad
semienterrada
-Calentamiento diferido
-Ventanas pequeñas
-Protección exterior
-Aberturas con protección
solar
-Envolvente superior con
aislación térmica
-Patios protegidos
-Espacios de sombra, verde
y/o agua para humidificar
*Orientación este

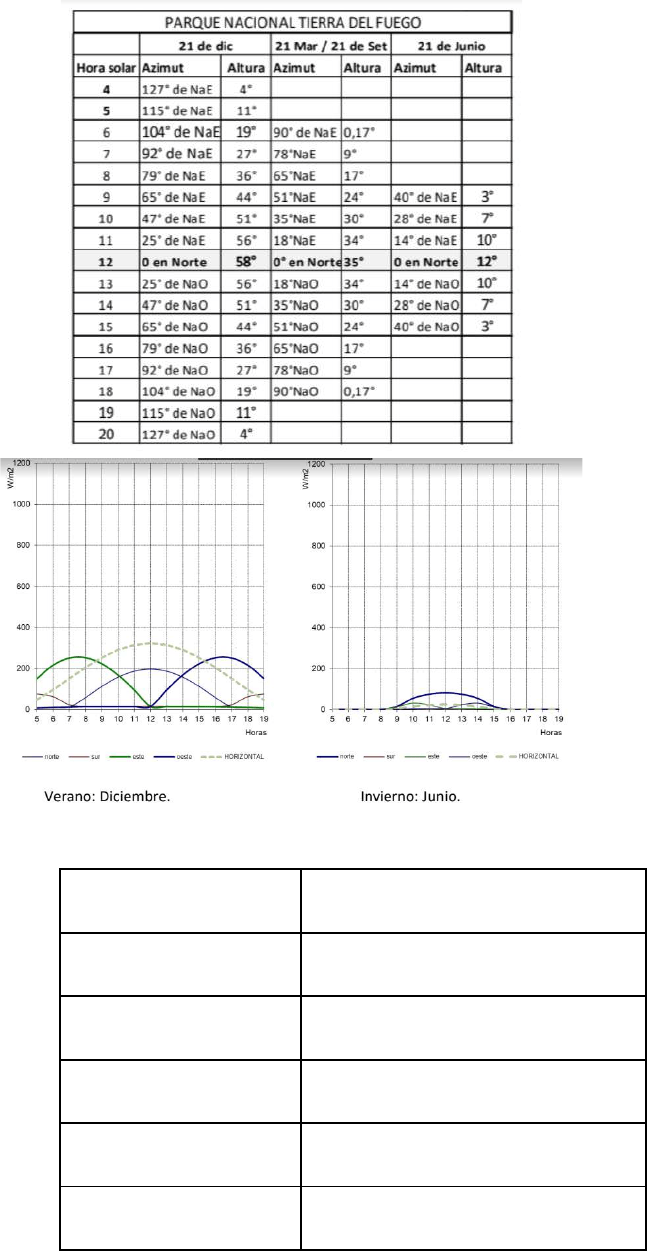

.TIERRA DEL FUEGO
★ UBICACIÓN: Sur oeste de tierra del fuego, a 11 kilómetros de la ciudad de ushuaia
★ TAMAÑO: Abarca una franja de 6 km sobre el Canal de Beagle. Tiene una
superficie de 63.000 has. Su topografía es escabrosa, con montañas escarpadas,
ríos, valles, lagos y abundante vegetación.
TIPO DE CLIMA: Su clima es frío y húmedo, sin estación seca: Las temperaturas mínimas
absolutas pueden alcanzar los -12oC en junio y julio. Las nevadas son abundantes.
CLASIFICACIÓN BIOAMBIENTAL : muy fría
Verano : Diciembre
FACHADA
INCIDENCIA
ESTE
DESDE: 5hs HASTA: hs12
OESTE
DESDE: 12 hs HASTA:19 hs
NORTE
DESDE: 7hs HASTA: 17hs
SUR
DESDE: 5-7 hs HASTA: 17-19 hs
HORIZONTAL
DESDE: 5 hs HASTA: 19 hs
Invierno: junio
FACHADA
INCIDENCIA
ESTE
NULA DESDE: 9 hs HASTA: 12
hs
OESTE
NULA DESDE: 12 hs HASTA:15 hs
NORTE
DESDE: 9 hs HASTA:15 hs
SUR
SIN INCIDENCIA
HORIZONTAL
NULA DESDE: 9hs HASTA: 15 hs
* Los valores de radiación consideran la heliofanía relativa del lugar. La misma es de
35,9 % en
Diciembre y 18,1% en Junio.
Heliofanía Absoluta: Número de horas de sol directo registrado como promedio de cada
mes
del año.
Heliofanía relativa: Número de horas de sol directo registrado como proporción del
máximo
número de horas posibles según el mes y la latitud.
ESTRATEGIAS
RECURSOS
MATERIALES
-Ganar calor
-Evitar pérdidas
-Efecto invernadero
-Acumulación interior de
calor
-Envolvente superior
inclinada
-Envolventes opacas con
aislación térmica
-Resistividad
-Transmisividad
-Aislación

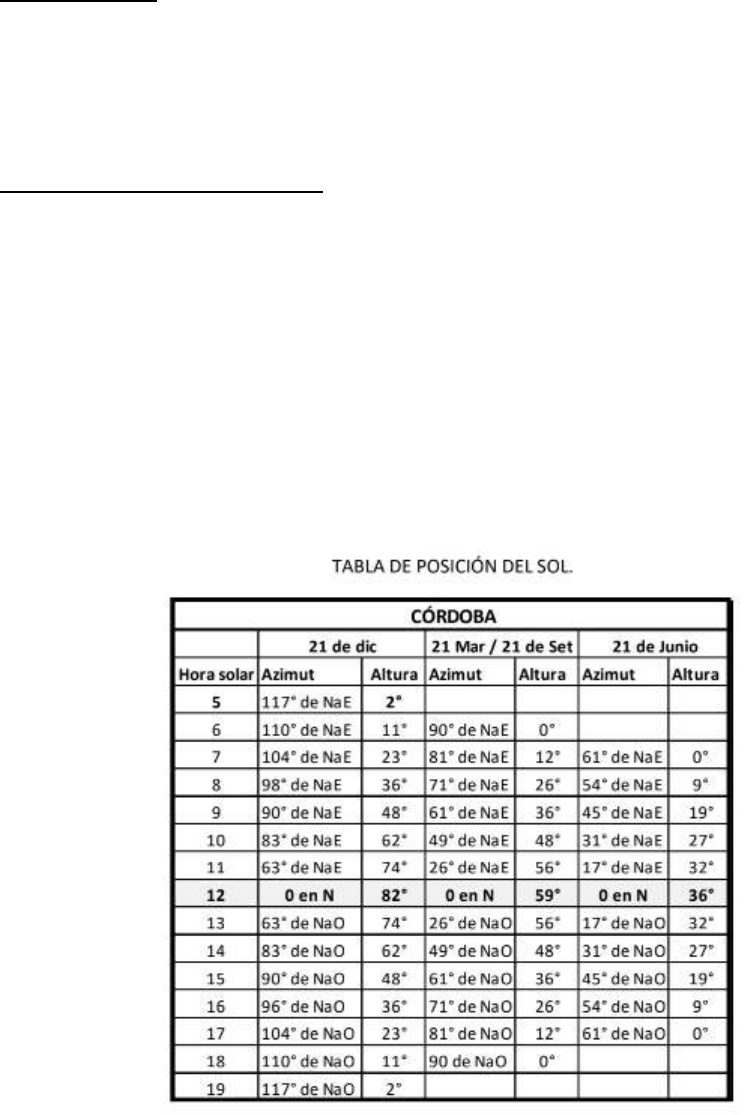

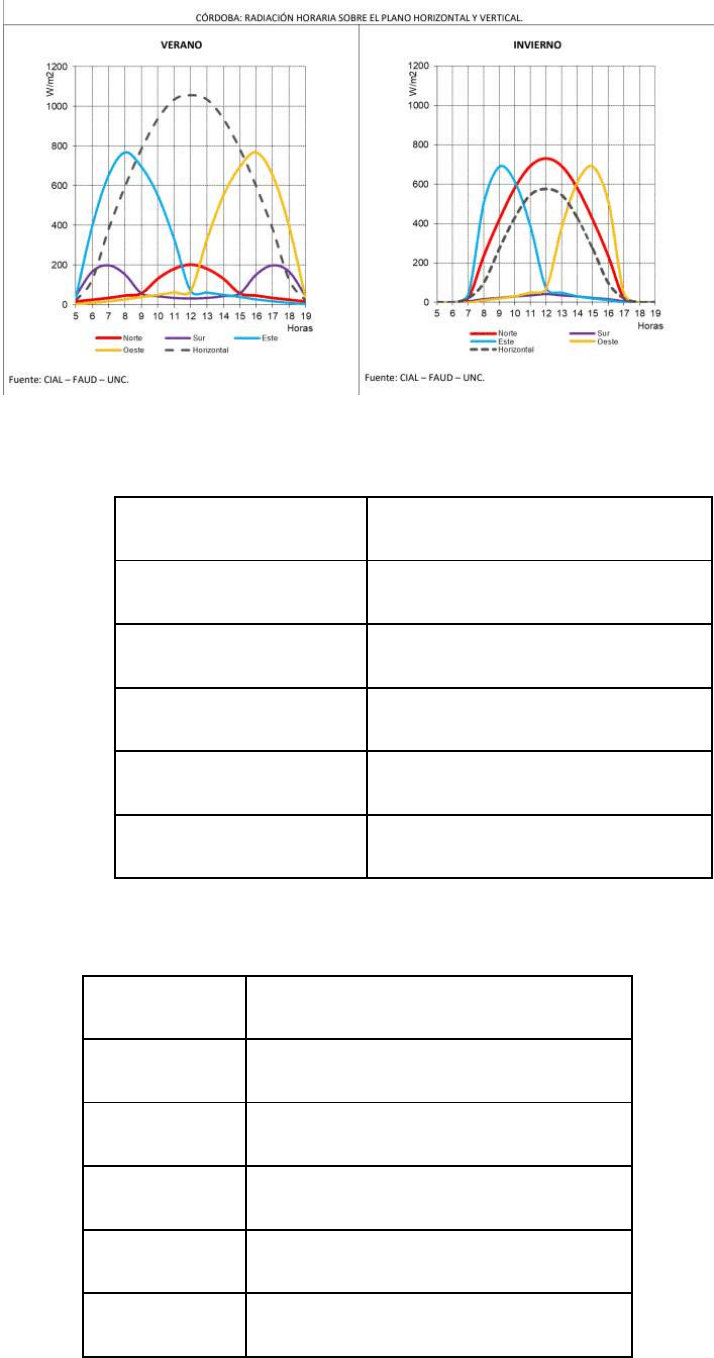

. CÓRDOBA
★ UBICACIÓN: Latitud: 31° 26 ́ Sur. Longitud: 64° 13 ́ Oeste. Altitud: 425 m/snm.
(variable)
TIPO DE CLIMA: Clima templado variable con estaciones intermedias, pueden
presentarse condiciones de signo contrario: es decir problemas de bajas temperaturas
con humedad relativa alta, o baja y problemas de altas temperaturas también con
humedad relativa alta o baja.
CLASIFICACIÓN BIOAMBIENTAL : templado cálido
* Radiación solar total: intensidad de energía radiante recibida del sol sobre la unidad de
superficie, inclinación y orientación establecidas.
La radiación solar puede ser directa o difusa. Esta última es la suma de la radiación
“dispersa”
de la bóveda celeste y de la parte reflejada de la radiación directa.
Verano : Diciembre
FACHADA
INCIDENCIA
ESTE
DESDE: 5hs HASTA: hs12
OESTE
DESDE: 12 hs HASTA:19 hs
NORTE
DESDE: 9hs HASTA: 15hs
SUR
DESDE: 5-9 hs HASTA: 15-19 hs
HORIZONTAL
DESDE: 6 hs HASTA: 18 hs
Invierno: junio
FACHADA
INCIDENCIA
ESTE
DESDE: 7 hs HASTA: 12 hs
OESTE
DESDE:12 hs HASTA:17 hs
NORTE
DESDE: 7hs HASTA:17 hs
SUR
NULA DESDE: 10 hs HASTA: 14 hs
HORIZONTAL
DESDE: 8 hs HASTA: 16 hs
Este documento contiene más páginas...
Descargar Completo
CLIMA (1).docx
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
Descargar
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
