Volver a Sistemas de Representación
Norma IRAM 4513. Consultar
Norma IRAM 4502 Líneas. Norma IRAM 4534 Símbolos de perfiles. Norma IRAM
5001/4 Tolerancias y ajustes. Norma IRAM 5030 Roscas. Norma IRAM 4540 Vistas en
perspectiva.
Acotaciones, cotas.
Definiciones

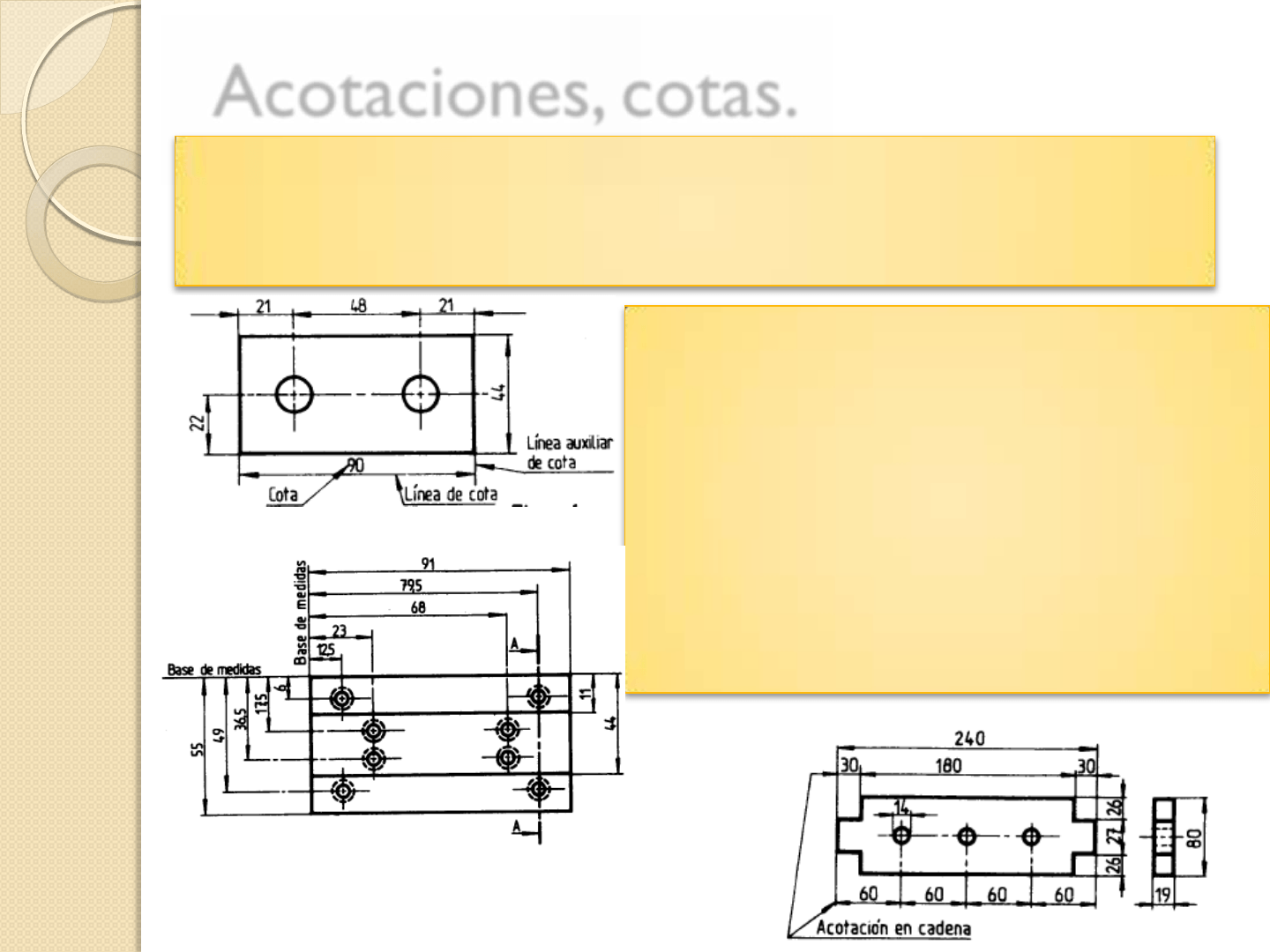

Cota. Expresión numérica del valor de una medida,
indicada en el dibujo.
Línea de cota. Línea (tipo B) con la cual se indica en
el dibujo la medida a la que corresponde una cota.
Línea auxiliar de cota. Línea usada para indicar el
alcance de la línea de cota.
Acotación en cadena. Acotación en la que las cotas
parciales se indican con líneas de cota consecutivas.
Acotación en paralelo. Se disponen en paralelo,
partiendo todas de la misma línea auxiliar o base.
Norma IRAM 4513. Consultar
Norma IRAM 4502 Líneas. Norma IRAM 4534 Símbolos de perfiles. Norma IRAM
5001/4 Tolerancias y ajustes. Norma IRAM 5030 Roscas. Norma IRAM 4540 Vistas en
perspectiva.
Acotaciones, cotas.
Definiciones
Acotación combinada. Combinación de cadena y en
paralelo.
Acotación progresiva. Serie de longitudes cuya medición
se realiza a partir de un origen o base. Se indican sobre una
misma línea de cotas, en forma sucesiva. También se
denomina acotación acumulada.

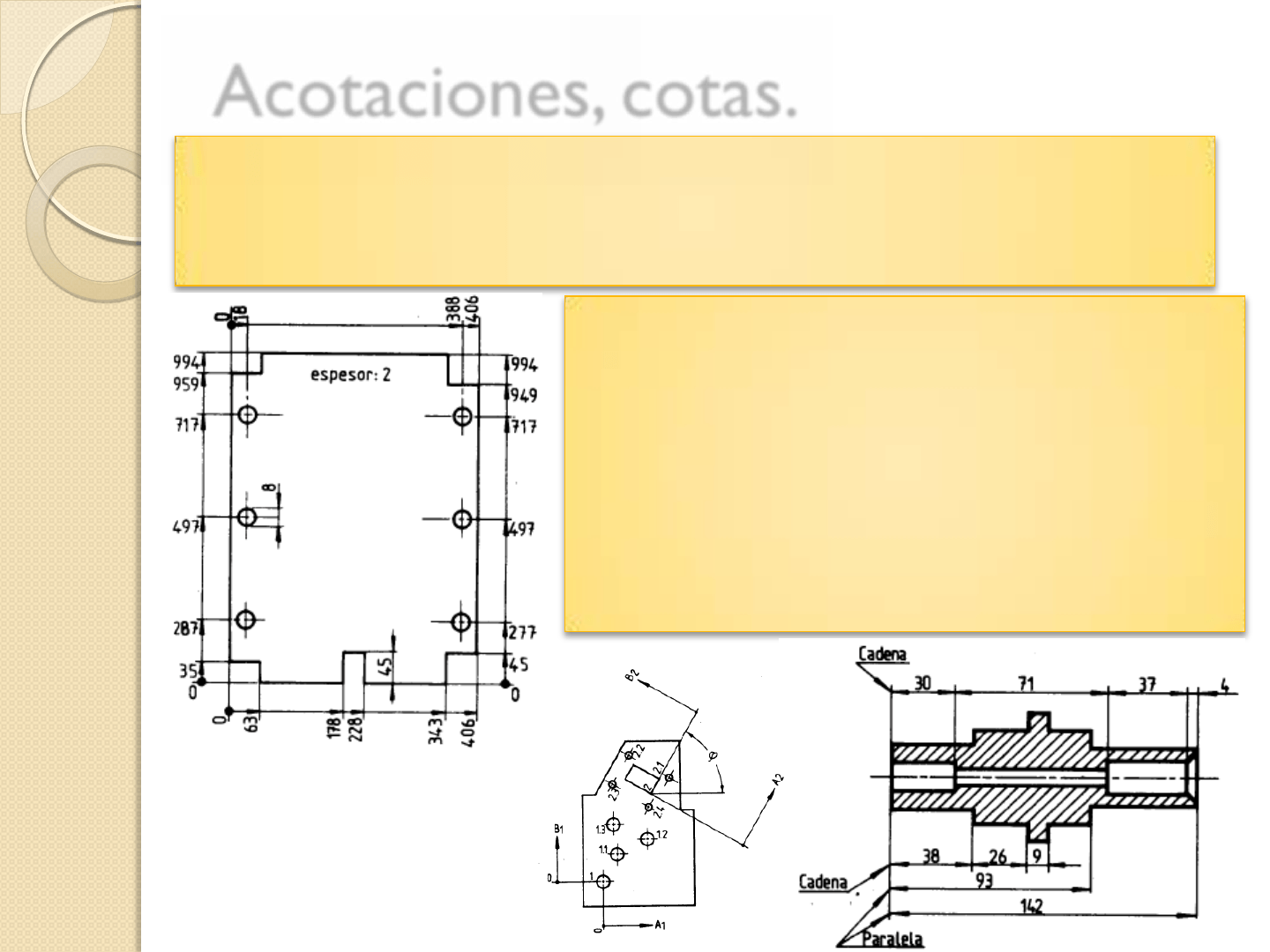

Acotación por coordenadas. Posiciones de puntos o
centros mediante abscisas y ordenadas en sistema cartesiano
o mediante sistema polar.
Norma IRAM 4513.
Acotaciones, cotas.
Generalidades

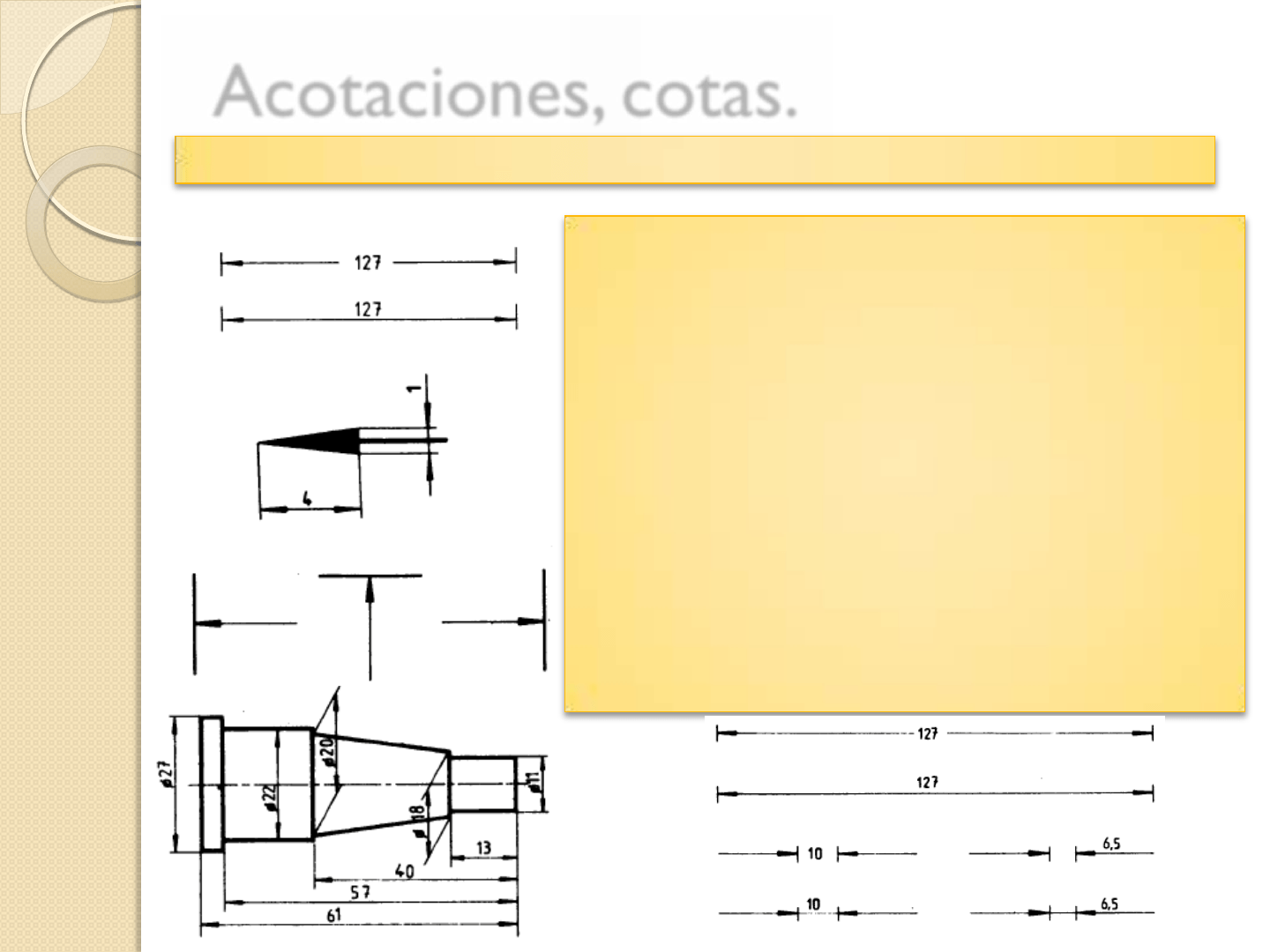

Unidad de medida. La unidad es el mm y no se indica su
abreviatura. Si es otra unidad se deberá indicar.
Línea de cota. Paralela a la dimensión y de su misma
longitud. La separación entre líneas y el dibujo será siempre
mayor a la altura de los números. Puede ser interrumpida o
continua (preferida).
Flecha de cota. Los extremos de la línea de cota se
terminarán con un triángulo isósceles ennegrecido. Cuya
relación entre base y la altura será aproximadamente 1:4.
Línea auxiliar de cota. Líneas auxiliares paralelas entre sí.
Sobrepasarán aproximadamente 2mm a las líneas de cota y
serán perpendiculares a éstas. Si son confusas con el dibujo
se permitirá trazarlas a 60°.
Cota. Ejemplos.
Giesecke Cap. 10

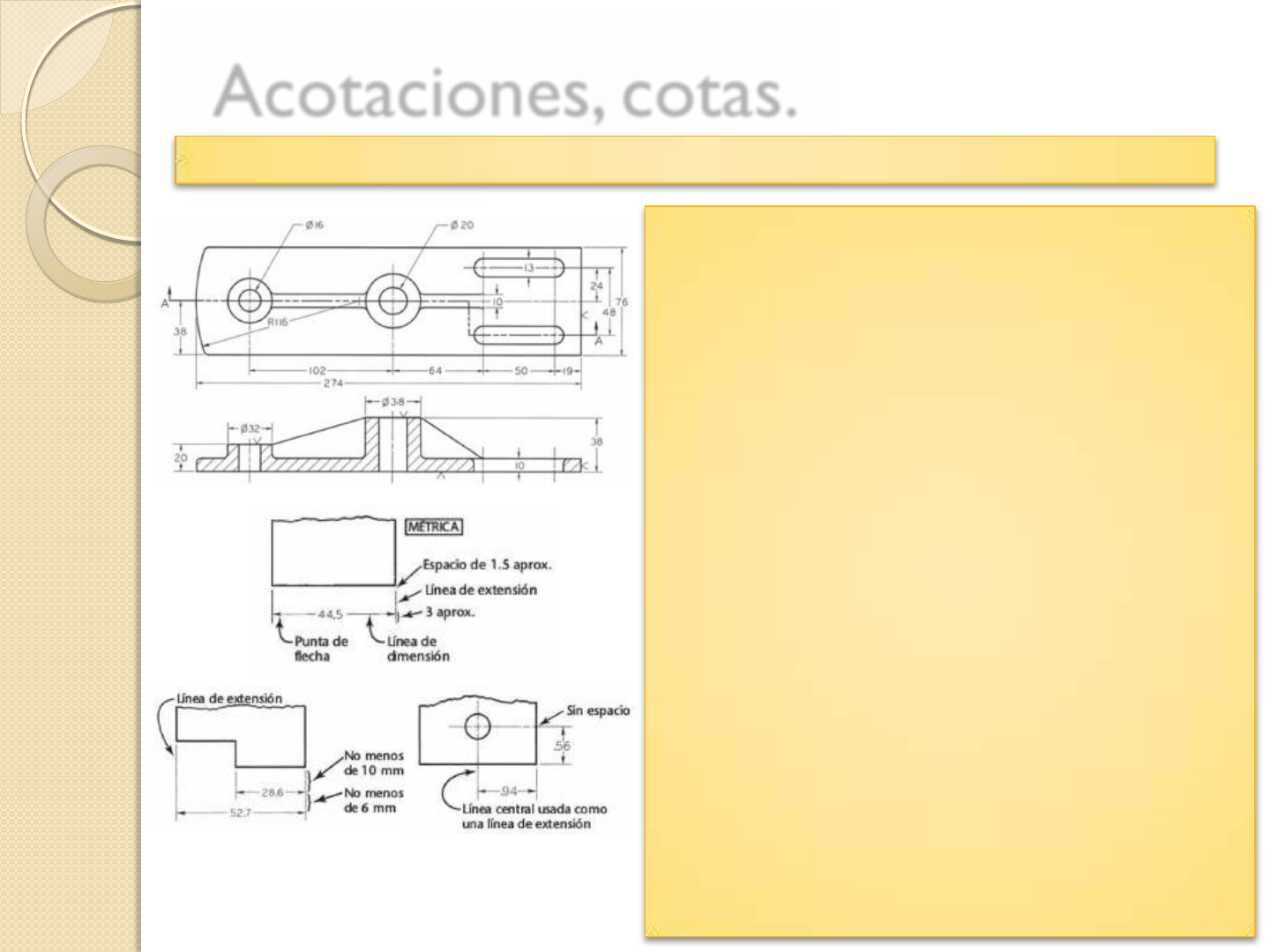

Acotaciones, cotas.

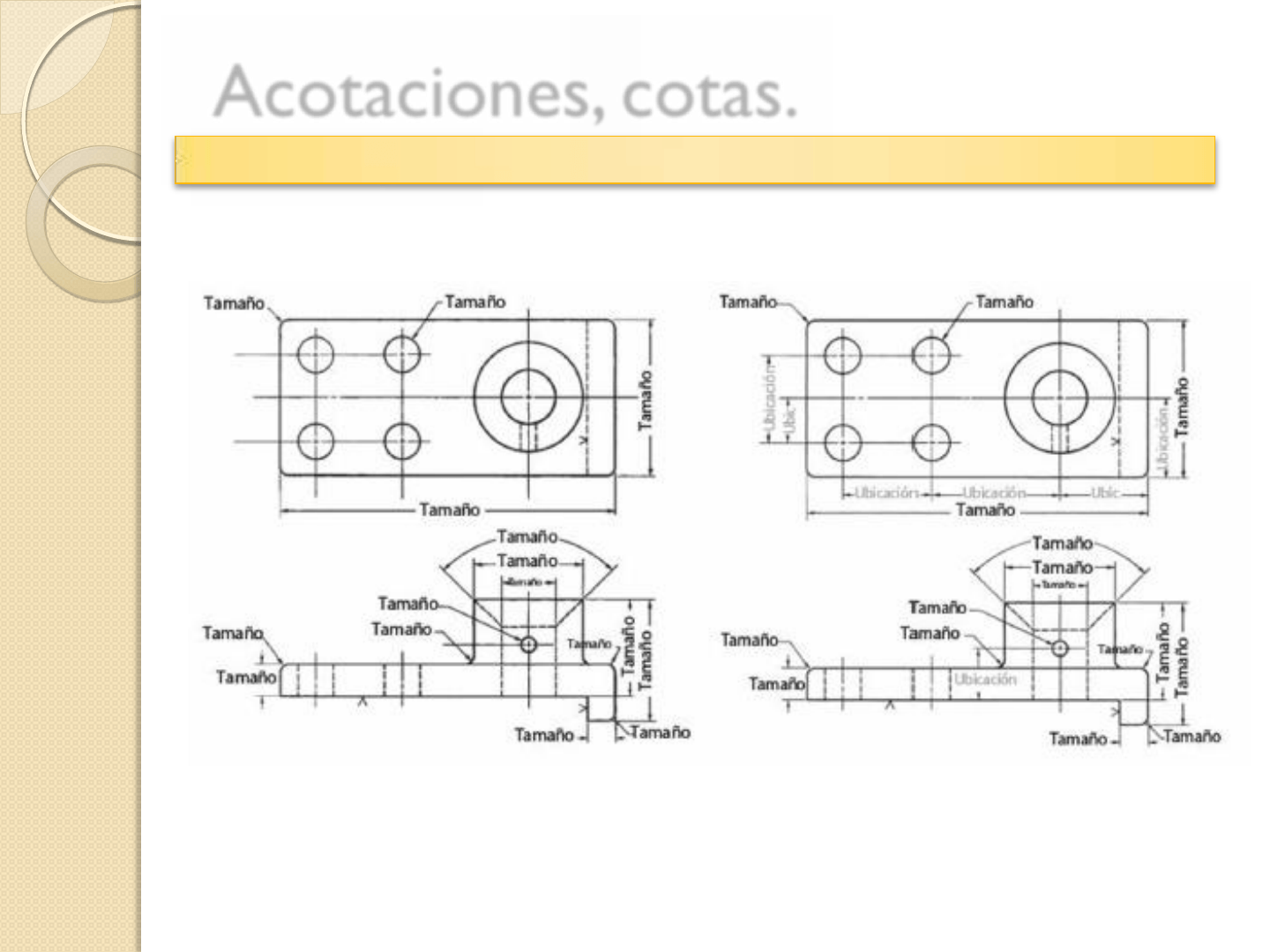

Tres aspectos del buen dimensionamiento
Técnica de dimensionamiento La norma para la
apariencia de las líneas, el espaciamiento de las
dimensiones, el tamaño de las puntas de flecha,
etcétera, permite a otros leer el dibujo. Observe el
fuerte contraste entre las líneas visibles del objeto
y las líneas finas que se utilizan para las
dimensiones. Las dimensiones se leen fácilmente
porque siguen las normas para el
dimensionamiento.
Colocación de dimensiones. Utilice la colocación
lógica de las dimensiones de acuerdo con las
prácticas estándar
de modo que sean legibles, fáciles de encontrar y
de interpretar para el lector.
Elección de dimensiones. Las dimensiones que usted
muestra afectan la forma de fabricación de su
diseño.
Primero dimensione para el funcionamiento y
después revise las dimensiones para ver si puede
hacer mejoras con el fin de facilitar la fabricación.
32
Giesecke Cap. 10
Acotaciones, cotas.
33
Giesecke Cap. 10
Acotaciones, cotas.

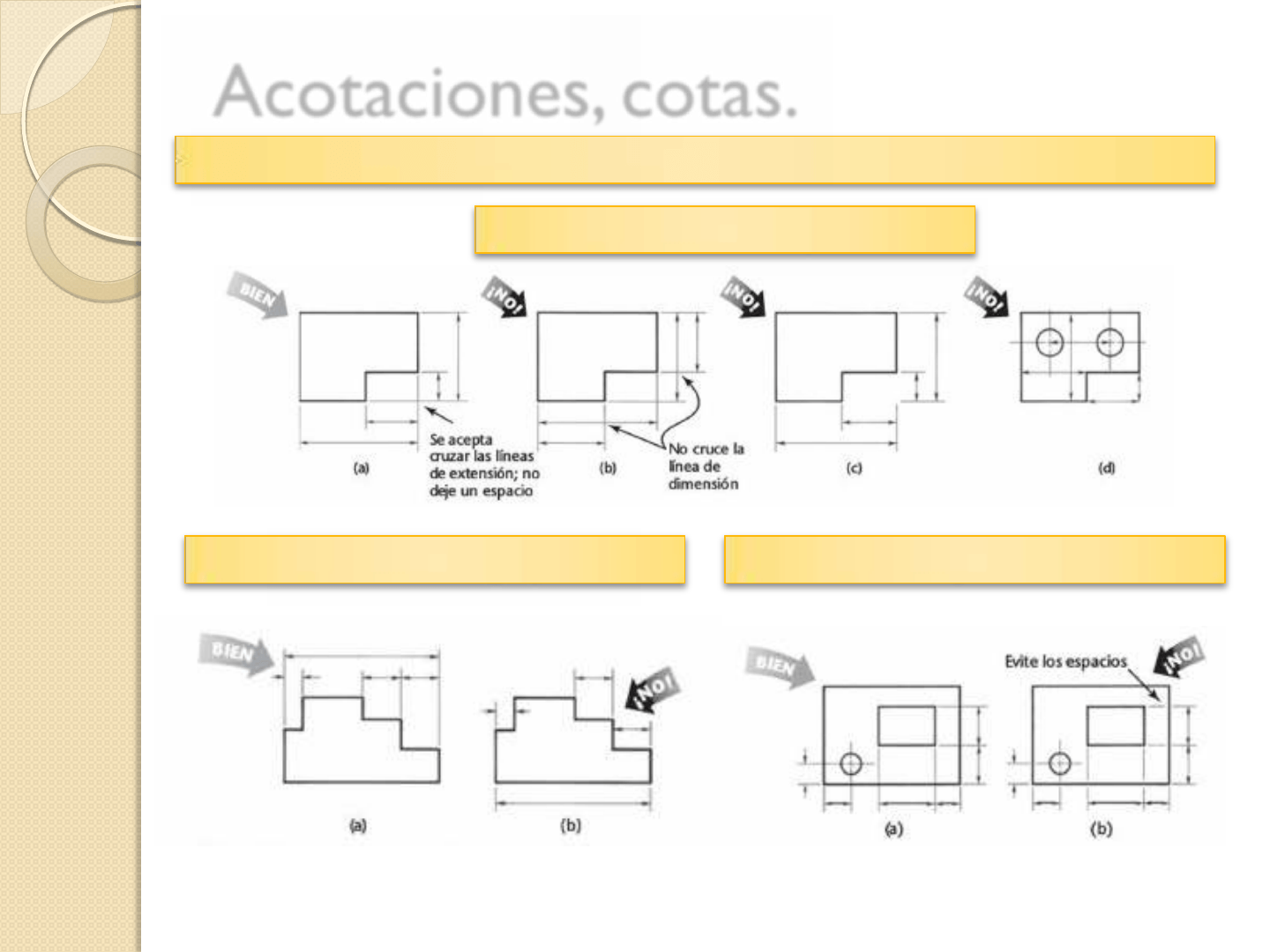

Líneas de dimensión y extensión
Dimensiones agrupadas Líneas que se cruzan
34
Giesecke Cap. 10
Acotaciones, cotas.

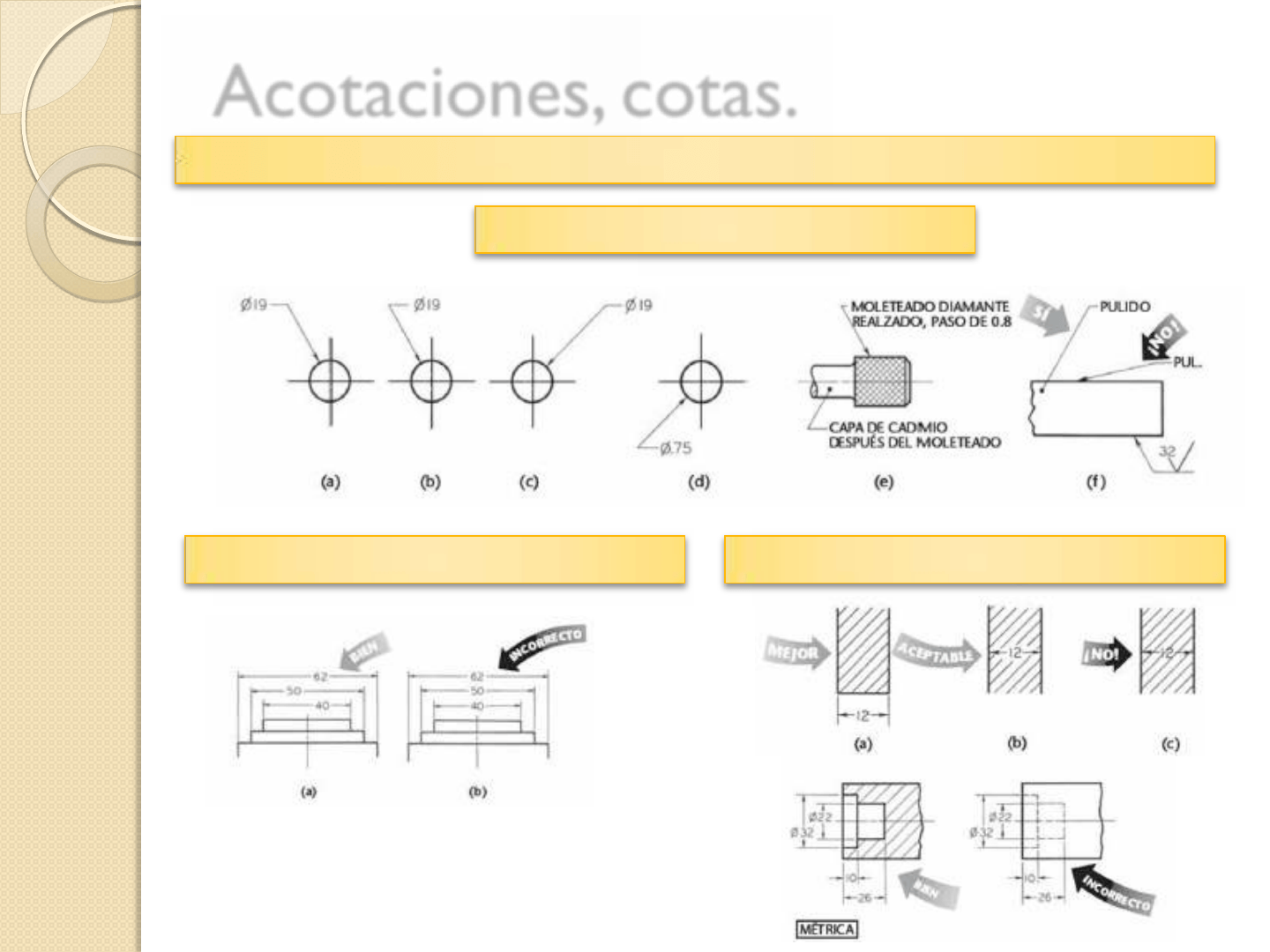

Referencias
Números escalonados, métricos Líneas de sección y dimensiones
35
Giesecke Cap. 10
Acotaciones, cotas.

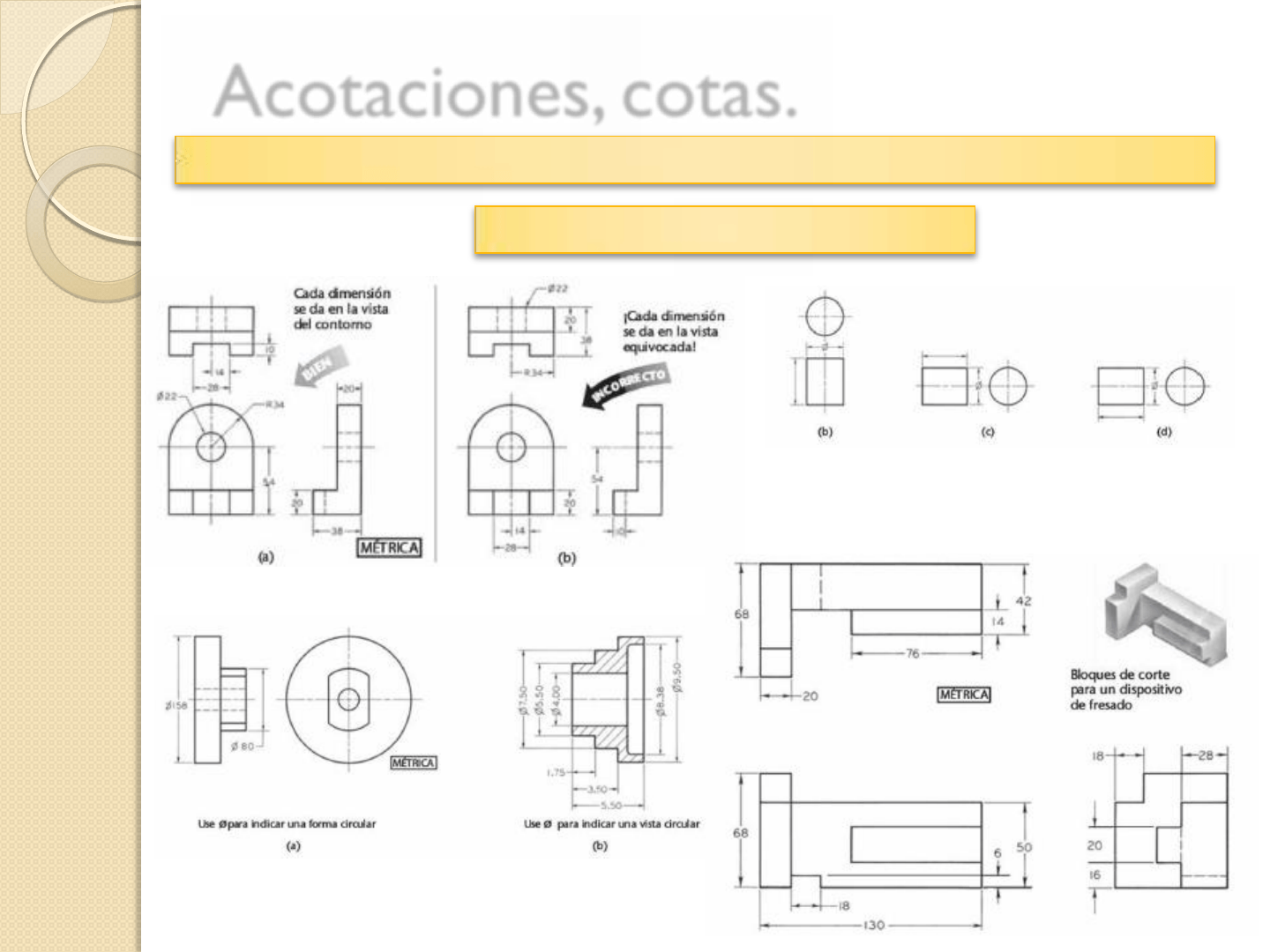

Vistas
36
Giesecke Cap. 10
Acotaciones, cotas.

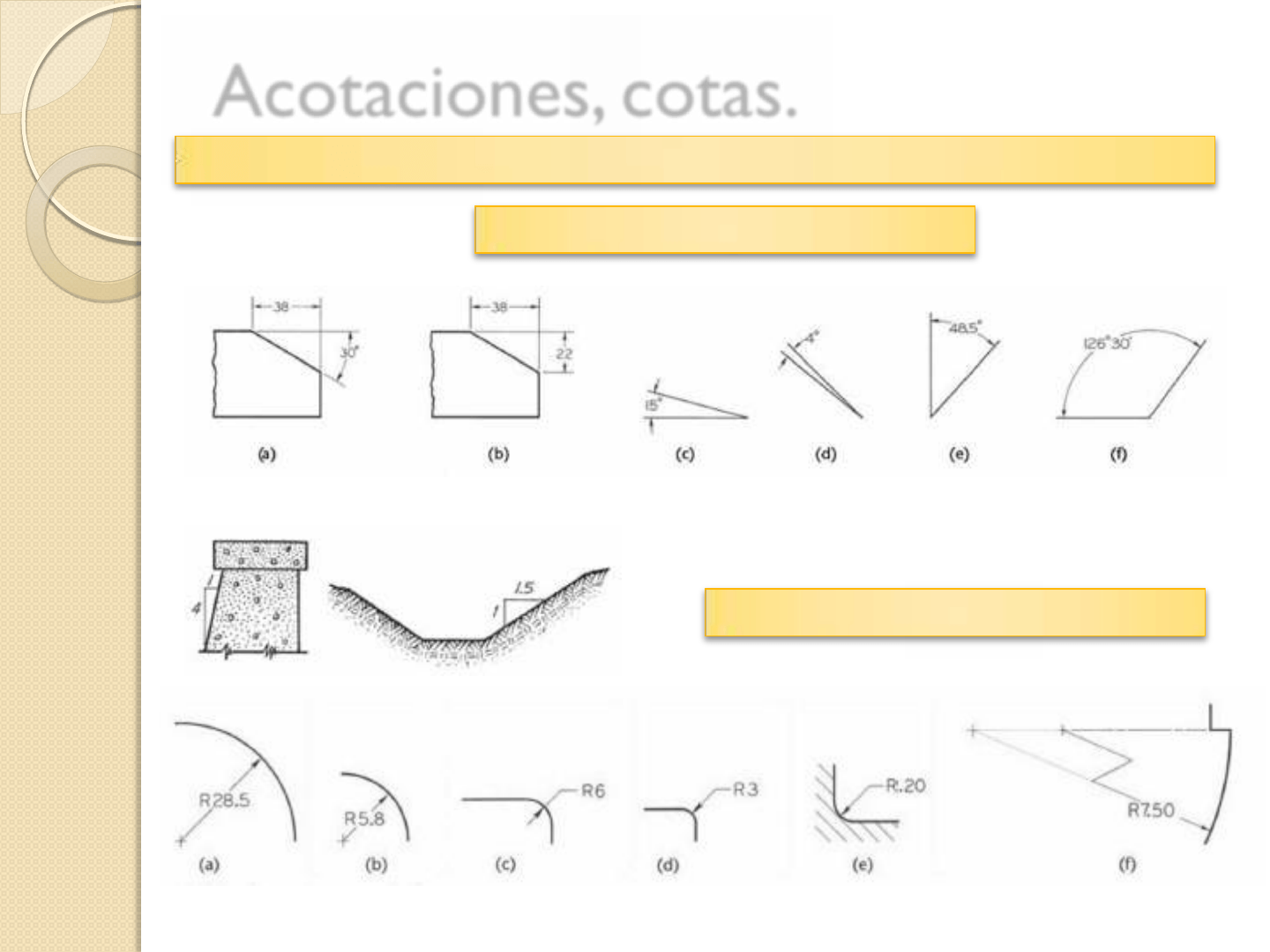

Ángulos
Arcos
37
