IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
1
Sector incendio: Dormitorio
Actividad del sector: Residencial
Superficie: 20 m2
RIESGO DEL
COMBUSTIBLE
CANTIDAD (Kg)
PODER
CALORIFICO
(Cal/kg)
CARGA DE CALOR
(Cal)
Cama
Madera de la
cama
3
50
4400
220.000
Colchón
(algodón)
3
10
4000
40.000
Sábanas (ceda)
4
1
4000
4.000
Mesa de luz (2)
Madera
3
20
4400
88.000
Velador (madera)
3
1
4400
4.400
Zapatos
4
3
5000
15.000
Ropero
Madera
3
30
4400
132.000
Ropa
3
100
5000
500.000
Otros
Cortina (2 Kg)
70% algodón
30% sintético
3
4
1,4
0,6
4000
6000
5600
3600
Papel de la pared
3
5
4000
20.000
Alfombra
(sintético 100%)
4
150
6000
900.000
Libros y revistas
3
500
4000
2000.000
Carga calor Total (Cal)
3.932.600
Este archivo fue descargado de https://filadd.com
FILADD.COM
IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
2
TIPIFICACION DEL RIESGO
Riesgo máximo permitido a la actividad del sector, según la Tabla 2.1 del
decreto351/79 anexo VII inciso2.1
Tabla 2.1
Actividad
Predominante
Riesgo 1
Riesgo 2
Riesgo 3
Riesgo 4
Riesgo 5
Riesgo 6
Riesgo 7
Residencial
administrativo
NP
NP
R3
R4
-
-
-
Comercial 1
industrial
depósito
R1
R2
R3
R4
R5
R6
R7
Espectáculos
cultura
NP
NP
R3
R4
-
-
-
NOTAS: Riesgo correspondiente a cada combustible según las definiciones
establecidas en el decreto 351/79 anexo VII inciso 1.5. Verificar que no existan
combustibles de mayor Riesgo al admitido en el Riesgo del Sector.
Riesgo 1 = Explosivo
Riesgo 2 = Inflamable
Riesgo 3 = Muy Combustible
Riesgo 4 = Combustible
Riesgo 5 = Poco Combustible
Riesgo 6 = Incombustible
Riesgo 7 = Refractarios N.P = No permitido
El Riesgo 1 “Explosivo” se considera solamente como fuente de ignición
Este archivo fue descargado de https://filadd.com
FILADD.COM
IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
3
RIESGO PREDOMINANTE 3: (R3) MUY COMBUSTIBLES: materias que
expuestas al aire, puedan ser encendidas y continúen ardiendo una vez retirada la
fuente de ignición, Por ej: madera, papel, tejidos de algodón y otros.
Para nuestro caso por tratarse de un dormitorio, y corresponderle por actividad un
riesgo máximo 3 y no admitirse el nivel de riesgo 2, no puede haber materiales del
tipo B.
Dividiendo el calor Total desarrollado por el poder calorífico de la madera (4.400
Cal/Kg), obtendremos el total de kilos de madera que se están quemando
EQUIVALENTE EN MADERA:
Pm = Carga calor Total / 4.400 Cal/Kg = 3.932.600 Cal/4.400 Cal/Kg = 894 kg
Si al valor obtenido lo dividimos por la superficie del sector de incendio,
obtendremos el valor de la Carga de Fuego
Carga de Fuego = 894 Kg/ 20 m2 = 45 kg/m2
DETERMINACION DEL POTENCIAL EXTINTOR
El potencial extintor mínimo de los matafuegos para fuegos de clase A responderá
a lo establecido en la Tabla 1.
TABLA 1- Potencial extintor mínimo para fuegos de clase A
CARGA DE FUEGO
RIESGO
Riesgo 1
Explos.
Riesgo 2
Inflam.
Riesgo 3
Muy Comb.
Riesgo 4
Comb.
Riesgo 5
Por comb.
hasta 15kg/m
2
--
--
1 A
1 A
1 A
16 a 30 kg/m
2
--
--
2 A
1 A
1 A
31 a 60 kg/m
2
--
--
3 A
2 A
1 A
61 a 100kg/m
2
--
--
6 A
4 A
3 A
> 100 kg/m
2
A determinar en cada caso
Este archivo fue descargado de https://filadd.com
FILADD.COM
IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
4
Esta tabla nos indica que necesitamos instalar, conforme a la carga de fuego del
dormitorio, una capacidad extintora 3A.
Selección de extintores
Para seleccionar los extintores en base a las necesidades de unidades extintores,
debemos solicitarle a nuestro proveedor de extintores o al fabricante, el
CERTIFICADO DE ENSAYO, donde deberá estar indicada la marca del extintor, la
capacidad de agente extintor, el agente extintor y el potencial extintor logrado en el
ensayo.

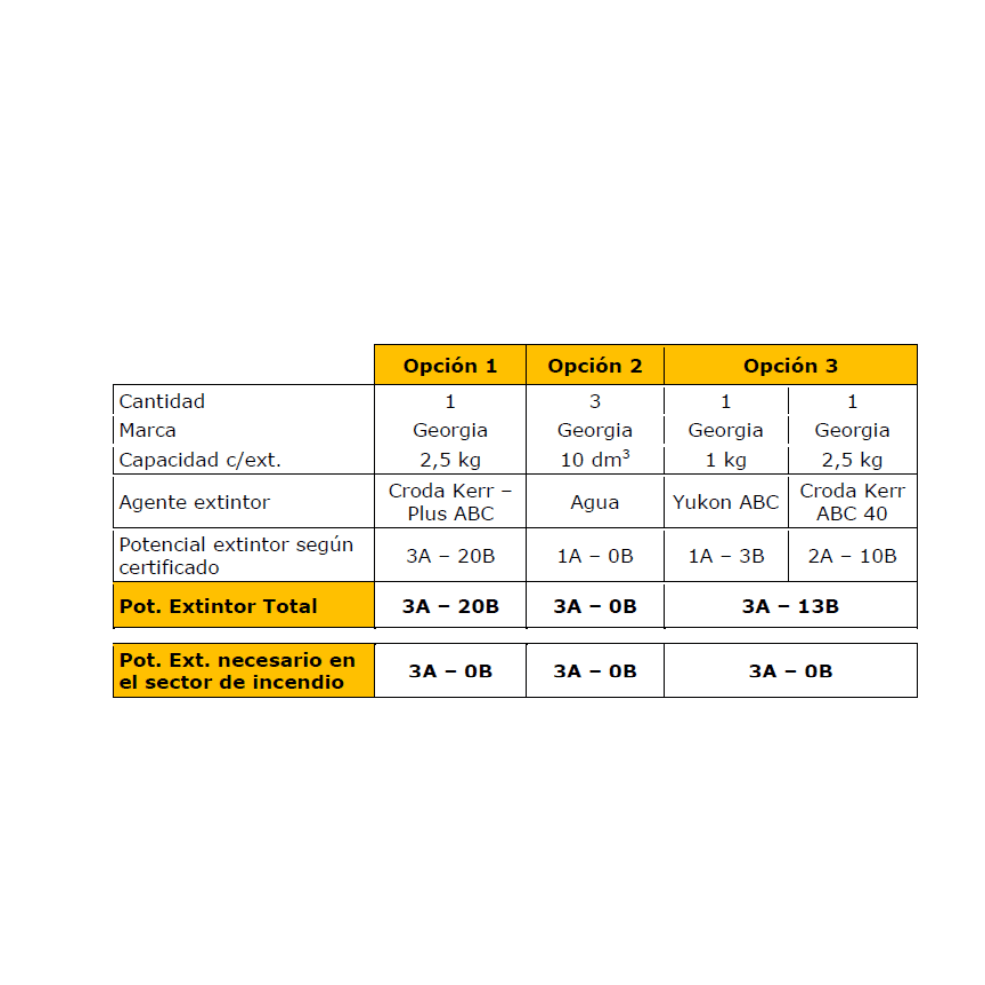

Para el Ejemplo, podemos seleccionar la siguiente variedad de matafuego,
conforme al certificado de potencial extintor entregado por el fabricante de
matafuegos GEORGIA:
Según el Decreto 351/79, Art. 176 y 177, deberá instalarse un extintor como
mínimo cada 200 m
2
de superficie a ser protegida, por otra parte hay que
cumplir una segunda condición referida a las distancias máximas a recorrer
para fuegos clase A es de 20 m y 15 m para fuegos de clase B.

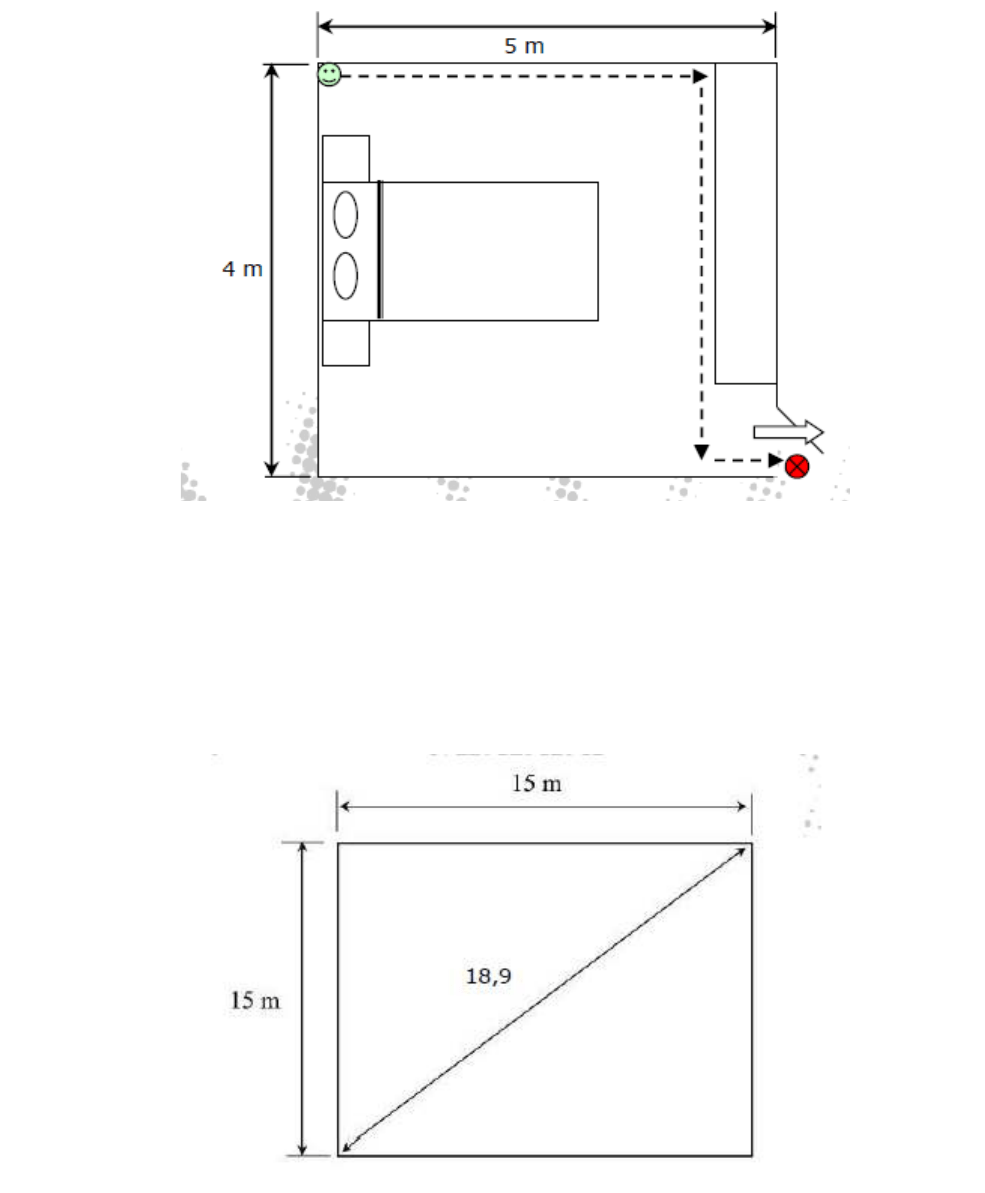

PARA NUESTRO EJEMPLO, tenemos una habitación de 4X5 m, por consiguiente
con un solo matafuego cumplimos con las exigencias del art.176, tenemos una
superficie de 20 m2 y un recorrido máximo para alcanzar el matafuego de 9 m.
Este archivo fue descargado de https://filadd.com
FILADD.COM
IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
5
Supongamos que nuestra habitación es de 15 X 15 m 8225 m2), de acuerdo a lo
que marca el art. 176 con un solo extintor podemos cubrir solamente 200 m2,
entonces deberemos instalar al menos 2 extintores para cubrir nuestra necesidad
DE 3A. En este caso la opción 1 no es válida, podemos optar por la opción 2 (tres
extintores) o la opción 3 8dos extintores).
Este archivo fue descargado de https://filadd.com
FILADD.COM
IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
6
CALCULO DE LA RESISTENCIA AL FUEGO DE LOS ELEMENTOS
CONSTITUTIVOS DEL EDIFICIO:

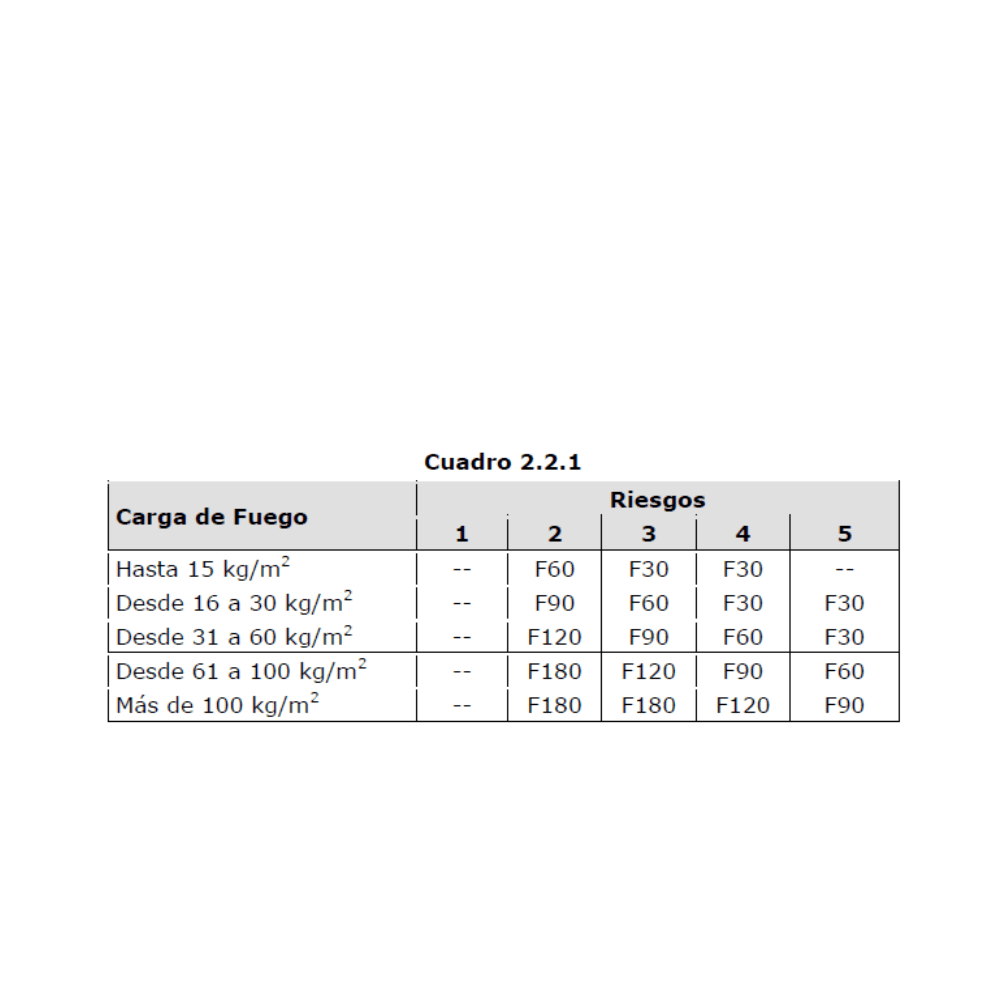

La resistencia al fuego de los elementos estructurales y constructivos, se
determina en función del riesgo antes definido y de la carga de fuego y el tipo de
ventilación natural o forzada (cuadro 2.2.1. – ventilación natural).
Podemos decir que es el TIEMPO por el cual los materiales y elementos
constructivos conservan las cualidades funcionales que tienen asignadas en el
edificio mismo.
TIEMPO en minutos durante el cual el material conserva sus propiedades
constructivas
Se lo designa con la letra F seguida de un número que nos indica el tiempo que el
material tolera y opone resistencia al paso del fuego.
Entrando con 45 Kg/m2 y R3 nos da un F90.
• Valores mínimos de espesores (en cm) a ser respetados de la resistencia al
fuego de las estructuras existentes
ESPESOR EN cm DE ELEMENTOS CONSTRUCTIVOS EN FUNCION DE SU RESISTENCIA AL
FUEGO
Este archivo fue descargado de https://filadd.com
FILADD.COM
IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
7
Descripción MUROS
F 90
cm
De ladrillos cerámicos macizos mas 75% no portante
12
De ladrillos cerámicos macizos mas 75% portante
20
De ladrillos cerámicos huecos no portante
24
De ladrillos cerámicos huecos portante
30
De hormigón armado (armadura superior a 0,2% en cada dirección, no
portante)
10
De hormigón armado (armadura superior a 0,2% en cada dirección, portante)
--
MEDIOS DE ESCAPE
FACTOR DE OCUPACIÓN El primer paso a determinar es el Factor de Ocupación de
cada sector. El factor de ocupación se selecciona para cada sector de la empresa.
Definición: Factor de Ocupación (decreto 351/79 Anexo VII inciso 1.4): Número de
ocupantes por superficie de piso, que es el número teórico de personas que pueden ser
acomodadas sobre la superficie de piso. En la proporción de una persona por cada equis
(x) metros cuadrados. El valor de (x) se establece en 3.1.2.
Este archivo fue descargado de https://filadd.com
FILADD.COM
IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
8

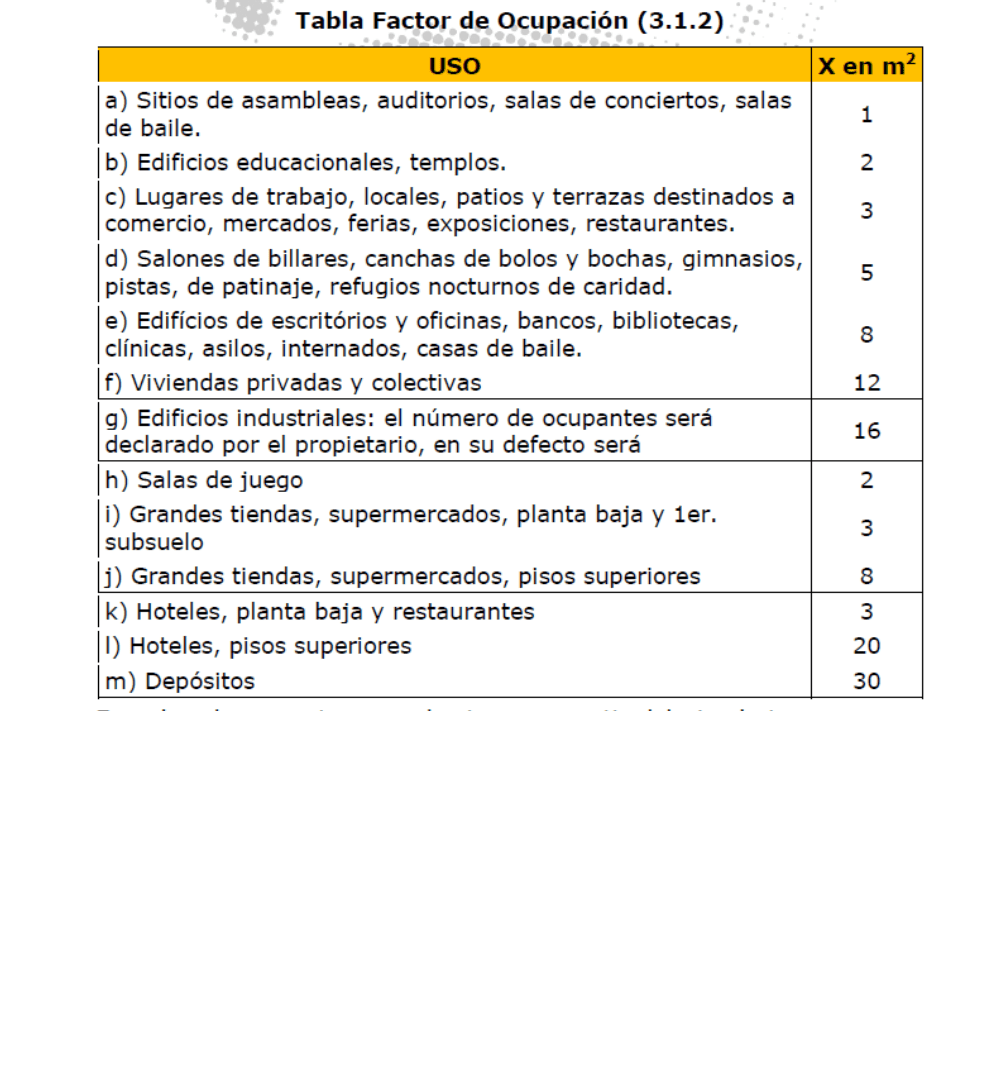

Aunque la tabla 3.1.2 del decreto 351/79 sólo dice “X en m2”, la unidad real es
m2/personas.
El cálculo de las personas teóricas que entran en una determinada superficie de
piso, usando el valor de la tabla, sale por la siguiente fórmula:
N teórico = Superficie de piso / factor ocupación
N teórico = S / fo
UNIDADES DE ANCHO DE SALIDA
Las unidades de ancho de salida, representan una distancia en metros, que nos
indica cual debería ser el tamaño mínimo de una salida y del correspondiente
pasillo para que puedan salir todos los ocupantes de un sector.
Este archivo fue descargado de https://filadd.com
FILADD.COM
IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
9
Definición: Unidad de ancho de salida (decreto 351/79 Anexo VII inciso 1.13.):
Espacio requerido para que las personas puedan pasar en una sola fila.

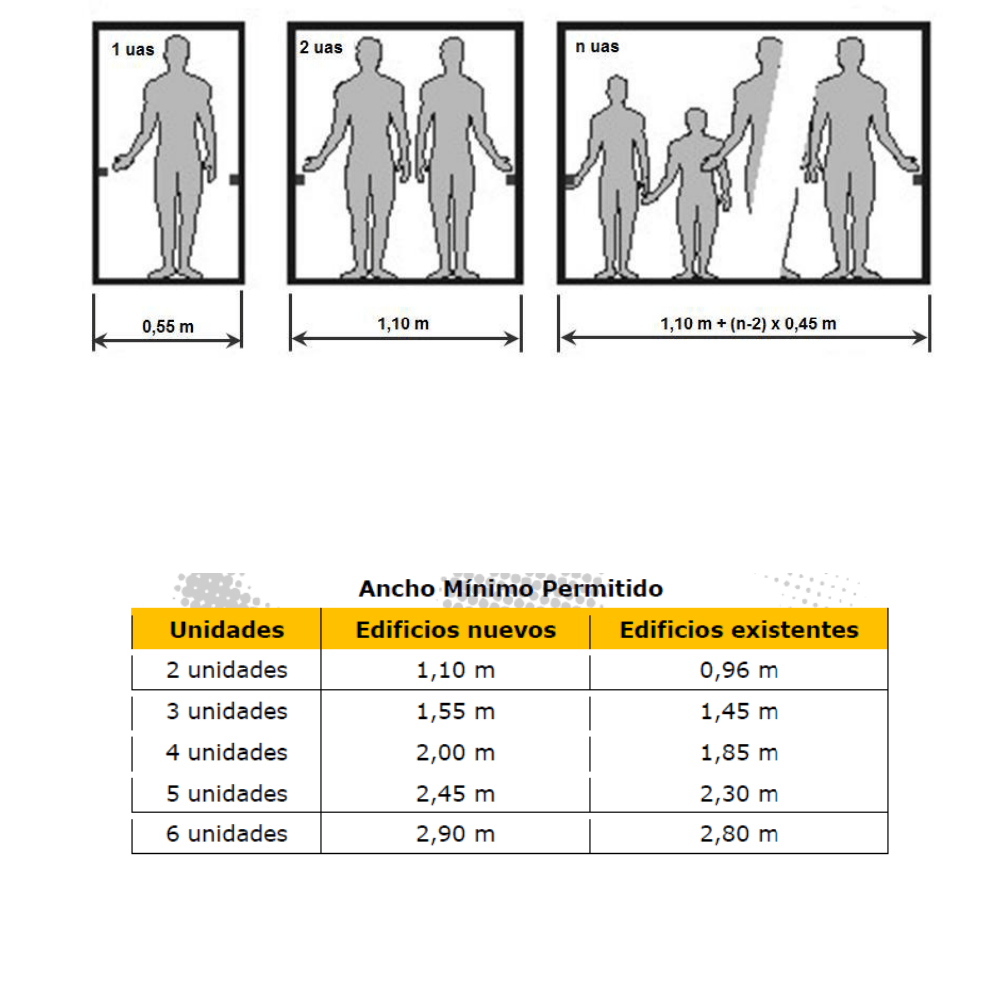

Según el inciso 3.1.1. del anexo VII del decreto 351/79, el ancho total mínimo se
expresará en unidades de anchos de salida que tendrán 0,55 m cada una, para las
dos primeras y 0,45 m para las siguientes, para edificios nuevos. Para edificios
existentes1, donde resulte imposible las ampliaciones se permitirán anchos
menores, de acuerdo al siguiente cuadro:
El ancho mínimo permitido es de dos (2) unidades de ancho de salida. En todos
los casos, el ancho se medirá entre zócalos.
El número "n" de unidades de anchos de salida requeridas se calculará con la
siguiente fórmula:
n = N/100
n = unidades de anchos de salida.
Este archivo fue descargado de https://filadd.com
FILADD.COM
IASI- INGENIERIA AMBIENTAL Y SEGURIDAD INDUSTRIAL – 2° MECANICA
10
N = número total de personas a ser evacuadas (calculado en base al factor de
ocupación).
N = superficie de piso (m2) / factor de ocupación (personas/m2)
Las fracciones iguales o superiores a 0,5 se redondearán a la unidad por exceso.
Ejemplo: Boliche Bailable
Tamaño salón = 50 x 30 m
Superficie (S) = 1.500 m2
fo = 1 m2 – Según tabla inciso 3.1.2
N = S/fo = 1.500/1 = 1.500 personas teóricas
n = N/100 = 1.500/100 = 15 unidades
0,55 + 0,55 + 0,45 x 13 = 6,95 metros
NÚMERO DE MEDIOS DE ESCAPE
Un medio de escape es una composición de una ruta o camino y una salida,
llamadas habitualmente "ruta de escape" y salida de emergencia".
-Cuando por cálculo corresponda no más de tres unidades de ancho de salida,
bastará con un medio de salida o escalera de escape.
- Cuando por cálculo corresponda cuatro o más unidades de ancho de salida, el
número de medios de escape y de escaleras independientes se obtendrá por la
expresión:
N° de medios de escapes = n/4 + 1
ME Boliche= n/4 + 1 = 15/4 + 1 = 4,75 = 5
ME Boliche = 5
Por consiguiente en este Boliche Bailable se necesitan instalar cinco medios de
escape (es decir cinco caminos y cinco salidas) independientes, que en total
sumen 15 unidades de ancho de salida y donde cada medio de escape no puede
ser menor a 2 unidades de ancho de salida.
