Formados en el
Instituto de Formación Técnica Superior Nº 26
Resolución Ministerial 182/03 G.C.B.A.
Estados Unidos 3141 Capital
Técnicos Superiores en Defensa Civil
Estipulado en el Decreto Reglamentario Nº
351/79 de la Ley Nacional Nº 19.587/72 de
Seguridad e Higiene
¿Qué es el Cálculo de Carga de Fuego?
Es el peso en madera por unidad de
superficie (Kg/m2) capaz de desarrollar
una cantidad de calor equivalente a la
de los materiales contenidos en el
sector de incendio.
Como patrón de referencia se
considerará la madera con un poder
calorífico inferior de 18,41 MJ/kg.
( 4.400 Kcal. )
¿Para que sirve el Cálculo de Carga de Fuego?
•Para determinar la ubicación del sector de
incendio con respecto a su entorno.
•Para identificar el nivel de riesgo del sector de
incendio de acuerdo a su actividad.
•Para determinar el poder calorífico del sector de
incendio.
•Para calcular el poder de extinción para ese
sector de incendio.
•Para evaluar las características constructivas de
ese sector de incendio.
¿Cómo se realiza el Cálculo de Carga de Fuego?
Primer paso
Se realiza una listado de todos los materiales,
sustancias, etc. que se encuentran en el
sector de incendio.
Ejemplo ( papel, madera, telas, plástico, sustancias liquidas inflamables si las
hubiera, revestimientos y todo elemento o material dentro del sector)
En ese listado se coloca la cantidad de Kilos
aproximada de cada material almacenados o
depositados en él.
Material Total de Kg KCal
Acetileno 200 Lts
Alcohol etílico 100 Lts
Algodón 300 kg
Segundo paso
Se colocará en cada material de la lista el
poder calorífico según la tabla que lo
determina.
Material Total de Kg KCal
Acetileno 200 Lts 12000
Alcohol
etílico
100 Lts 6000
Algodón 300 kg 9000
Listado
Se pasa el valor
de la tabla
a Kcal
Tercer paso
Se multiplica la cantidad de Kilogramos del
material por las kcal
Material Total de Kg KCal
Acetileno 200 Lts
12.000
Alcohol etílico 100 Lts 6.000
Algodón 300 kg 9.000
Resultado
2.400.000
600.000
2.700.000
Total de Kcal 5.700.000
Cuarto paso
Se divide la cantidad total de Kcal por el
patrón madera
Total de Kcal 5.700.000
5.700.000 kcal
4.400 Kcal Madera
=
1295 kg de madera
Quinto paso paso
Se divide la cantidad total de Kg de madera
por la cantidad total de m2 del sector de
incendio.
1295 kg de madera
40 m2 superficie
=
32.37 Kg/m2
Valor final de carga
de fuego (Qf)
¿Una vez terminado el cálculo de carga de fuego
cual es el siguiente paso?
Actividad
Predominante
Clasificación de los Materiales
Según su Combustión
. Riesgo 1
Explosivo
Riesgo 2
Inflamable
Riesgo 3
Muy inflamable
Riesgo 4
Combustible
Riesgo 5
Poco
combustible
Riesgo 6
Incombustible
Riesgo 7
Refractario
Residencial
Administrativo
NP NP R3 R4 — — —
Comercial 1
Industrial
Depósito
R1 R2 R3 R4 R5 R6 R7
Espectáculos
Cultura
NP NP R3 R4 — — —
Se toma la Tabla 2.1. del Decreto 351/79 en Capitulo 18 “Protección contra incendios”
y se determina según el tipo de actividad el tipo de RIESGO del sector de incendio.
TABLA 2.1.
Para nuestro ejemplo
En nuestro ejemplo es un deposito de 40 m2
En el mismos tenemos almacenadas 3 sustancias
•Acetileno, Alcohol etílico, Algodón
Por lo cual tomaremos como sustancia más
peligrosa aquella que sea inflamable de 1º
categoría ( Alcohol Etílico ) en este caso.
Según la tabla 2.1. el depósito del ejemplo se puede
categorizar como
R 2 inflamable
Determinado el índice de peligrosidad del sector el
paso siguiente es:
Remitirse al Decreto 351/79 capitulo 18 “ Protección contra Incendios” y en las
Tablas 2.2.1 y 2 observar la Resistencia al Fuego necesaria en el sector.
Carga de Fuego Riesgo
1 2 3 4 5
Hasta 15 kg/m2 — F 60 F 30 F 30 —
Desde 16 hasta 30 kg/m2 — F 90 F 60 F 30 F 30
Desde 31 hasta 60 kg/m2 —
F 120 F 90 F 60 F 30
Desde 61 hasta 100 kg/m2 — F 180 F 120 F 90 F 60
Más de 100 kg/m2 — F 180 F 180 F 120 F 90
Carga de Fuego Riesgo
1 2 3 4 5
Hasta 15 kg/m2 — NP F 60 F 60 F 30
Desde 16 hasta 30 kg/m2 — NP F 90 F 60 F 60
Desde 31 hasta 60 kg/m2 — NP F 120 F 90 F 60
Desde 61 hasta 100 kg/m2 — NP F 180 F 120 F 90
Más de 100 kg/m2 — NP NP F 180 F 120
Tabla 2.2.1 ventilación natural
Tabla 2.2.2 ventilación mecánica
Con ventilación mecánica no esta permitido el
almacenamiento de esas sustancias en este
depósito

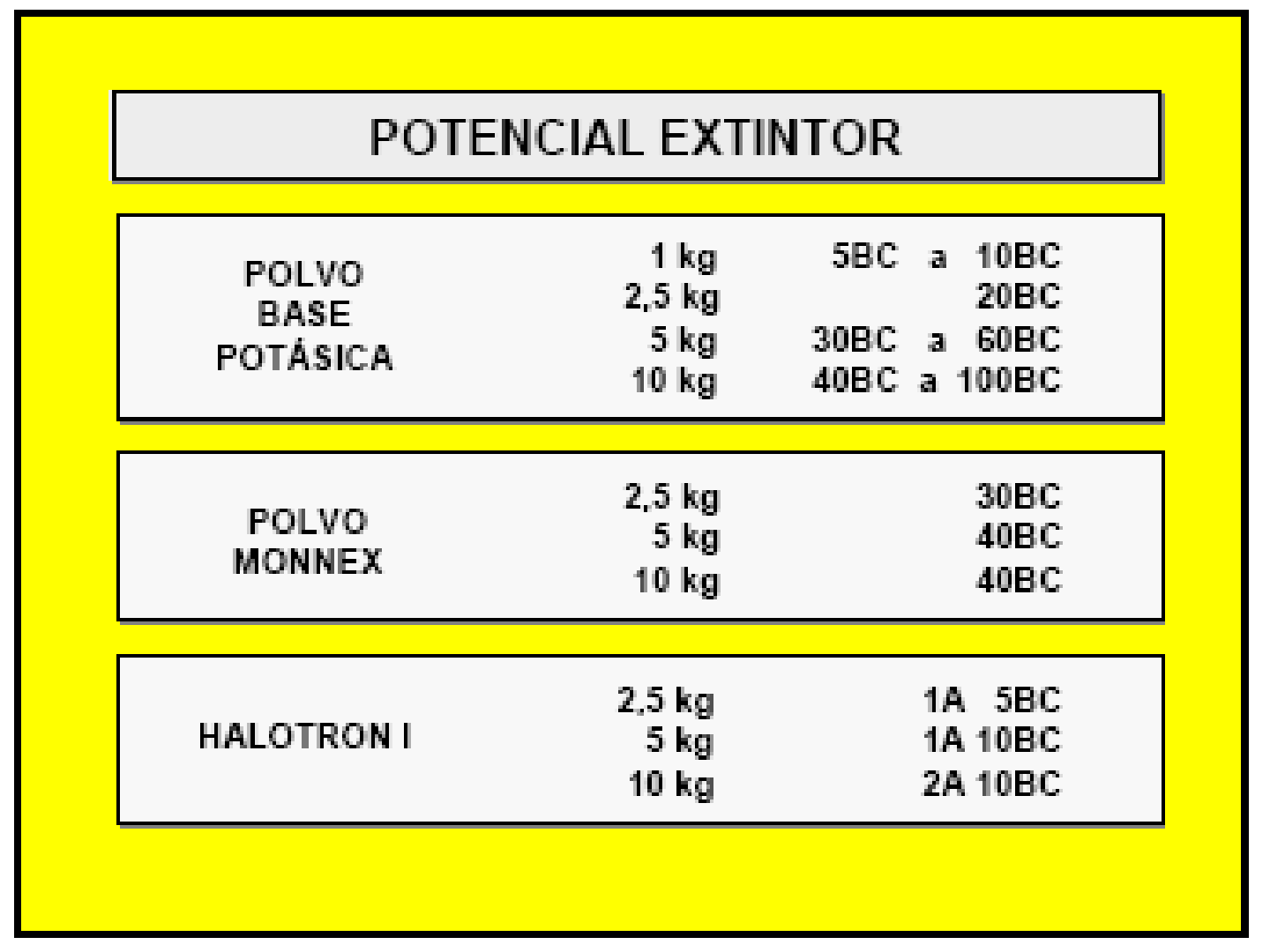

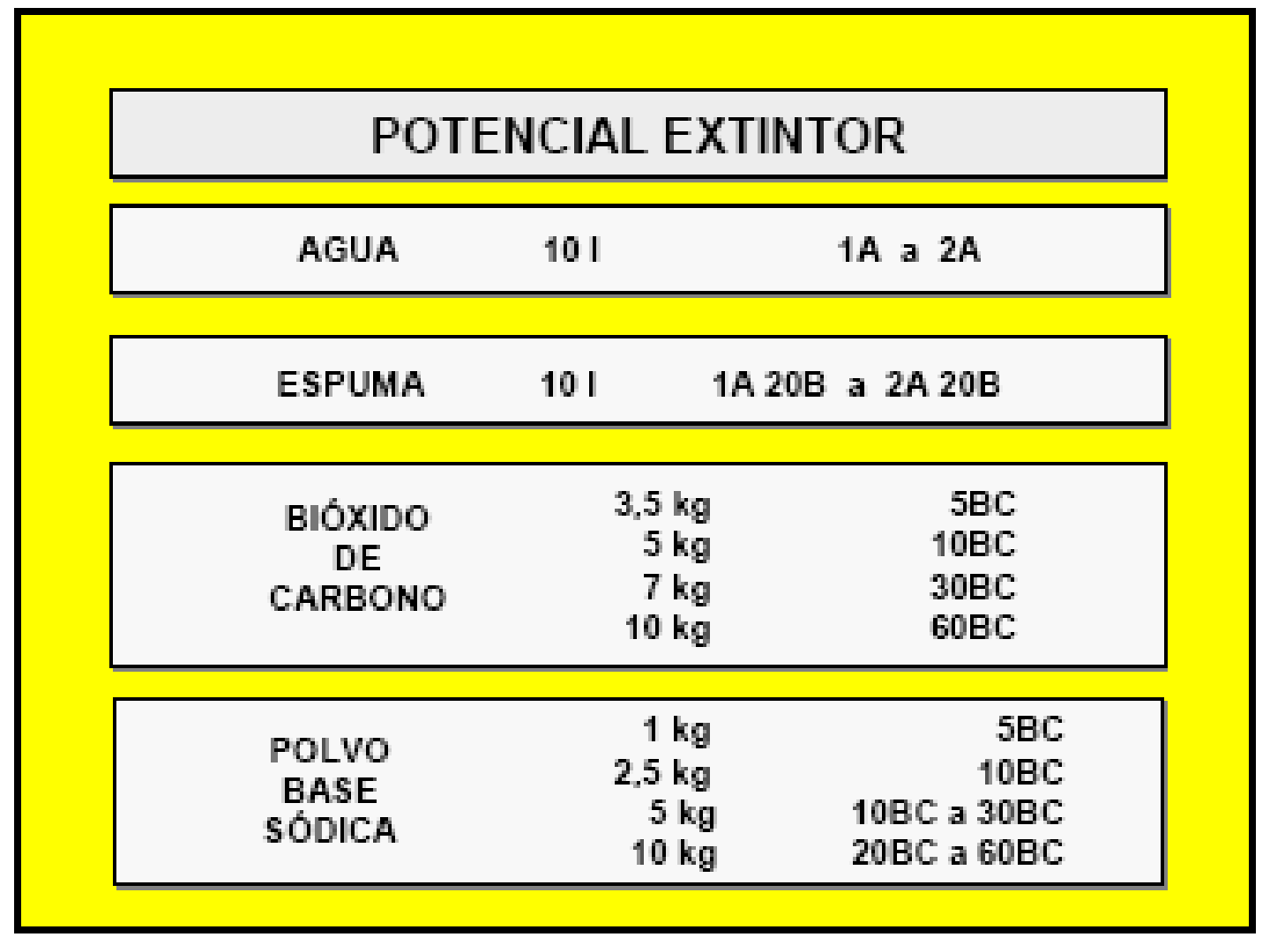

El potencial extintor se fijará de la siguiente forma
Se toman las Tablas 1 y 2 del Decreto 351/79 en Capitulo 18 “Protección contra
incendios” y se determina el potencial extintor.
CARGA
DE
FUEGO
RIESGO
Riesgo 1
Explos.
Riesgo 2
Inflam.
Riesgo 3
Muy Comb.
Riesgo 4
Comb.
Riesgo 5
Poco comb.
hasta 15Kg/m2 — — 1 A 1 A 1 A
16 a 30 Kg/m2 — — 2 A 1 A 1 A
31 a 60 Kg/m2 — — 3 A 2 A 1 A
61 a 100 Kg/m2 — — 6 A 4 A 3 A
> 100 Kg/m2 A determinar en cada caso.
CARGA
DE
FUEGO
RIESGO
Riesgo 1
Explos.
Riesgo 2
Inflam.
Riesgo 3
Muy Comb.
Riesgo 4
Comb.
Riesgo 5
Poco comb.
hasta 15Kg/m2 — 6 B 4 B — —
16 a 30 Kg/m2 — 8 B 6 B — —
31 a 60 Kg/m2 —
10 B 8 B — —
61 a 100 Kg/m2 — 20 B 10 B — —
> 100 Kg/m2 A determinar en cada caso.
Tabla 1
Tabla 2
Para nuestro ejemplo
Este número determina el
poder de extinción.
Cada matafuego trae en su
etiqueta el poder de
extinción.
. El potencial extintor mínimo de los matafuegos para fuegos clase A,
responderá a lo establecido en la Tabla 1.
El potencial mínimo de los matafuegos para fuegos de clase B,
responderá a lo establecido en la Tabla 2, exceptuando fuegos de
líquidos inflamables que presenten una superficie mayor de 1 m2.
