Departamento de Estabilidad
84.02/64.01 ESTABILIDAD I
CUERPOS RÍGIDOS VINCULADOS
Por:
Ing. Carolina Pérez Taboada
1
Con la colaboración de
Ing. Luis Fernando Parente
2
Srta Camila Wang
3
1
JTP del Dto. de Estabilidad, Facultad de Ingeniería, UBA
2
JTP del Dto. de Estabilidad, Facultad de Ingeniería, UBA
3
Colaboradora en Dto. de Estabilidad, Facultad de Ingeniería, UBA
84.02/64.01 ESTABILIDAD I
2
Índice de contenidos
Fuentes de consulta ........................................................................................................................ 2
Objetivos ....................................................................................................................................... 3
Equilibrio y vinculación .................................................................................................................... 3
Equilibrio de un cuerpo rígido .................................................................................................... 3
Diagrama de cuerpo libre .......................................................................................................... 3
Cuerpo rígido vinculado ............................................................................................................... 4
Grados de libertad ..................................................................................................................... 4
Vinculaciones ............................................................................................................................ 4
Vínculos externos ...................................................................................................................... 5
Reacción de vínculo (RV) .......................................................................................................... 5
Estructuras ...................................................................................................................................... 5
Chapas ...................................................................................................................................... 5
Bielas ......................................................................................................................................... 6
Vinculación de estructuras ........................................................................................................... 6
Cadenas de chapas y pórticos .................................................................................................. 6
Vínculos internos ....................................................................................................................... 7
Análisis cinemático ....................................................................................................................... 7
Elemento estructural único ........................................................................................................ 8
Cadenas abiertas en el plano .................................................................................................... 9
Cadenas cerradas en el plano ................................................................................................ 14
A modo de resumen ...................................................................................................................... 15
Anexos .......................................................................................................................................... 17
Equilibrio de una partícula ....................................................................................................... 17
Fuentes de consulta
El presente apunte se ha confeccionado en base a la bibliografía que se detalla a continuación.
Para mayor profundidad o detalles, ejercicios resueltos y ejercicios propuestos, favor de recurrir a
las fuentes.
• E. D. Fliess (1970) Estabilidad – 1º curso, Enrique D. Fliess, Buenos Aires, Argentina,
Editorial Kapeluz, página 261
• R. C. Hibbeler (2004) Mecnica vectorial para ingenieros - Esttica, México, Pearson
Educación, página 193
• Pico, Peralta, Ciancio, Montanaro (2013) Estática, Tandil, Buenos Aires, Argentina,
UNICEN
CUERPOS RÍGIDOS VINCULADOS
3
Cuerpos rígidos vinculados
Objetivos
Los objetivos del presente documento son que el estudiante:
• Comprenda el concepto grados de libertad de un cuerpo y su vinculación, sepa distinguir
el vínculo de la condición de vínculo y las reacciones de vínculo, tanto en el plano como
en el espacio.
• Sepa realizar un análisis cinemático en cadenas abiertas y cerradas de cuerpos,
estableciendo las condiciones necesarias y suficientes para la isoestaticidad y sepa
identificar las vinculaciones aparentes.
• Pueda plantear el equilibrio de un cuerpo rígido, poner de manifiesto las reacciones en
los vínculos externos e internos y pueda realizar un diagrama de cuerpo libre.
• Logre calcular las reacciones de vínculo interno en cadenas abiertas y cerradas de
cuerpos.
Equilibrio y vinculación
Equilibrio de un cuerpo rígido
4
Se ha definido “cuerpo” como una sucesión de puntos materiales vinculados entre sí por fuerzas
cohesivas. Se tiene un cuerpo rígido sometido a la acción de un sistema de fuerzas. Si el cuerpo está
en reposo se sabe que el sistema de fuerzas se encuentra en equilibrio. Esto es: se cumplen las
ecuaciones de equilibrio.
Equilibrio de un cuerpo en el plano:
(Eq 1)
Equilibrio de un cuerpo en el espacio:
(Eq 2)
(Eq 3)
Diagrama de cuerpo libre
La aplicación exitosa de las ecuaciones de equilibrio requiere de una especificación completa de
las fuerzas que actúan sobre el cuerpo. A la representación del sistema de fuerzas completo actuante
sobre un esquema del cuerpo o partícula se le llama diagrama de cuerpo libre (DCL).

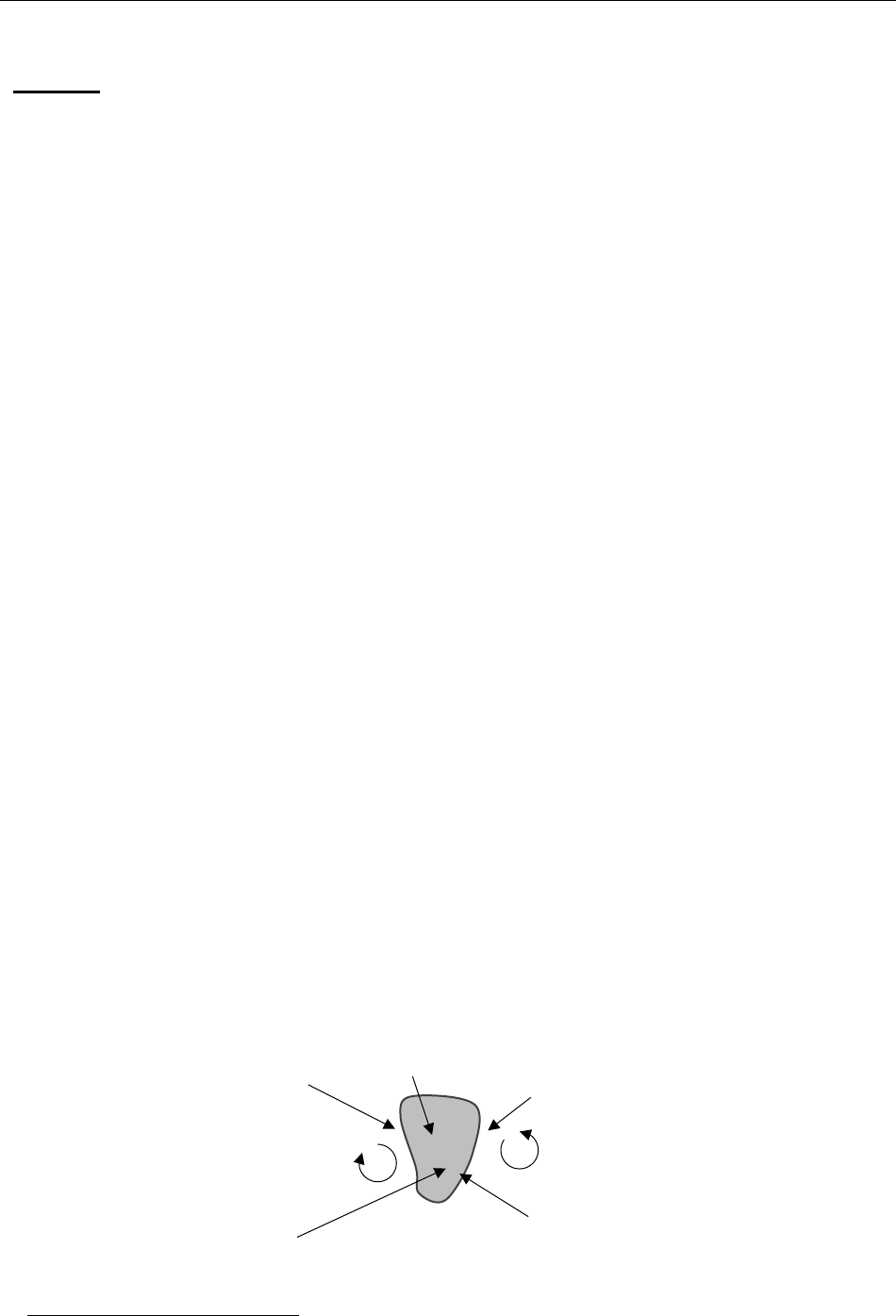

Figura 1. Diagrama de cuerpo libre (DCL)
4
Ecuaciones de equilibrio de una partícula en Anexos
84.02/64.01 ESTABILIDAD I
4
Sobre este croquis es necesario mostrar todas las fuerzas y los momentos actuantes sobre el
cuerpo, para que puedan ser correctamente considerados en las ecuaciones de equilibrio. Esto
incluye fuerzas activas y fuerzas reactivas.
• Fuerzas activas: tienden a poner en movimiento el cuerpo
• Fuerzas reactivas: tienden a mantener el estado de reposo del cuerpo
Cuerpo rígido vinculado
Si un cuerpo, que está sometido a la acción de un sistema de fuerzas generalizadas
5
, se encuentra
en equilibrio, se puede distinguir una parte de las fuerzas como las acciones sobre el cuerpo (fuerzas
activas) y otra parte como la vinculación del cuerpo a la tierra (fuerzas reactivas), sea directamente
o mediante otro cuerpo. Se cumple que la resultante de fuerzas activas debe ser opuesta a la
resultante de fuerzas reactivas.
Grados de libertad
Los grados de libertad (GL) de un cuerpo representan las posibilidades de movimiento
independiente. Es decir, el número de coordenadas libres que posee.
Las ecuaciones escalares de equilibrio definen el estado de reposo en coordenadas
independientes. Por lo tanto, la cantidad de ecuaciones escalares de equilibrio coincide con los
grados de libertad de un cuerpo. De acuerdo con las ecuaciones de equilibrio detalladas
anteriormente:
Plano
Espacio
3 GL
6 GL
Tabla 1. Grados de libertad de un cuerpo
Vinculaciones
Para que un cuerpo se mantenga en reposo independientemente de las acciones sobre las que
el mismo actúen, es necesario imponer al menos la misma cantidad de restricciones al movimiento
que grados de libertad posea, cuidando que las restricciones correspondan a movimientos
independientes. A estas restricciones al movimiento en coordenadas independientes se le llaman
condiciones de vínculo (CV).
Si la cantidad de condiciones de vínculo en coordenadas independientes impuestas es mayor o
igual a los grados de libertad, el cuerpo se encontrará en reposo independientemente de las acciones.
Para ello no deben existir diferentes condiciones de vínculo que impongan restricciones sobre el
mismo movimiento.
5
“fuerzas generalizadas” se refiere a fuerzas y momentos. Cuando se dice “fuerzas activas” y
“fuerzas reactivas” también es referido a fuerzas generalizadas.
CUERPOS RÍGIDOS VINCULADOS
5
Vínculos externos
Se llama vínculo o soporte a toda condición geométrica que limite la posibilidad de movimiento de
un cuerpo. Si se trata de vínculos externos son dispositivos fijos a tierra.
Existen distintos tipos de vínculos externos según las restricciones que son capaces de imponer.
La cantidad de grados de libertad que es capaz de restringir determina la “especie”. A saber:
Especie
Representación
Nombre
Desplazamientos posibles
De 1ra especie
ó ó
Apoyo simple o
móvil
De 2da especie
ó
Apoyo fijo o
articulación
Carrito guiado
De 3ra especie
Empotramiento

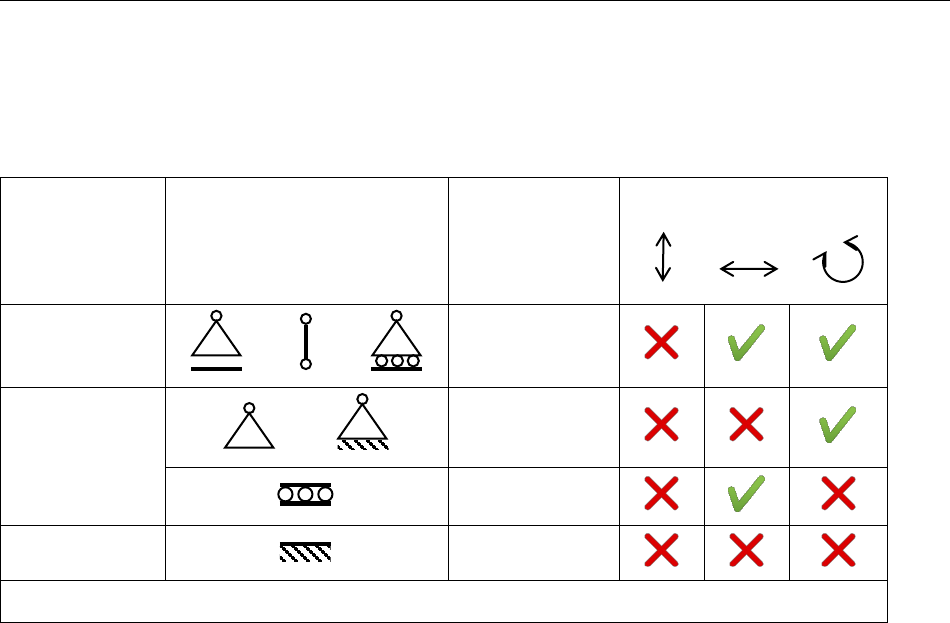

Tabla 2. Vínculos externos en el plano
Reacción de vínculo (RV)
En los vínculos, cada restricción en coordenada independiente se puede reemplazar por una
fuerza o momento en esa dirección, llamadas reacciones de vínculo.
Si un vínculo previene la traslación de un cuerpo en una dirección dada, entonces una fuerza es
desarrollada sobre el cuerpo en esa dirección. Igualmente, si el vínculo impide una rotación, sobre el
cuerpo se ejerce un momento.
Las reacciones en los vínculos dependen de las acciones a las cuales esté sometido el cuerpo.
Para un estado de cargas determinado (sistema de fuerzas activas), el juego de reacciones de vínculo
(sistema de fuerzas reactivas) será único para vinculación isoestática, concepto que se extiende
más adelante en este documento.
En los diagramas de cuerpo libre no deben representarse los vínculos si se ponen de manifiesto
las fuerzas que representan sus reacciones.
Estructuras
Las estructuras son cuerpos, o elementos estructurales, unidos entre sí de manera que pueden
soportar las acciones que actúan sobre ellos.
Los elementos estructurales pueden clasificarse según su geometría en:
• Volumétricos: las tres dimensiones son comparables
• Superficiales: una dimensión es menor que las otras dos
• Lineales: una dimensión es preponderante sobre las otras dos, también llamados barras.
En Estabilidad I estudiaremos estructuras formadas por barras. Si bien en la realidad pueden ser
volumétricos o superficiales, la mayor parte de los elementos estructurales son de una configuración
tal que admiten un plano de simetría y, en su plano, pueden modelarse mediante barras. El alcance
de esta materia se limita a aquellas estructuras cuya geometría permite la modelación mediante
barras.
Chapas
Elementos estructurales que por su geometría pueden ser modelados en un plano, con vinculación
y cargas pertenecientes al mismo plano de la estructura.
84.02/64.01 ESTABILIDAD I
6
Bajo la hipótesis de rigidez de los cuerpos, se asume invariable la distancia entre dos puntos del
mismo cuerpo bajo la acción de una fuerza. Es posible entonces reemplazar el elemento plano chapa
por líneas que unan los puntos singulares, esto es: puntos de vinculación y donde están aplicadas
las fuerzas, y así trabajar con estructuras de barras
6
.

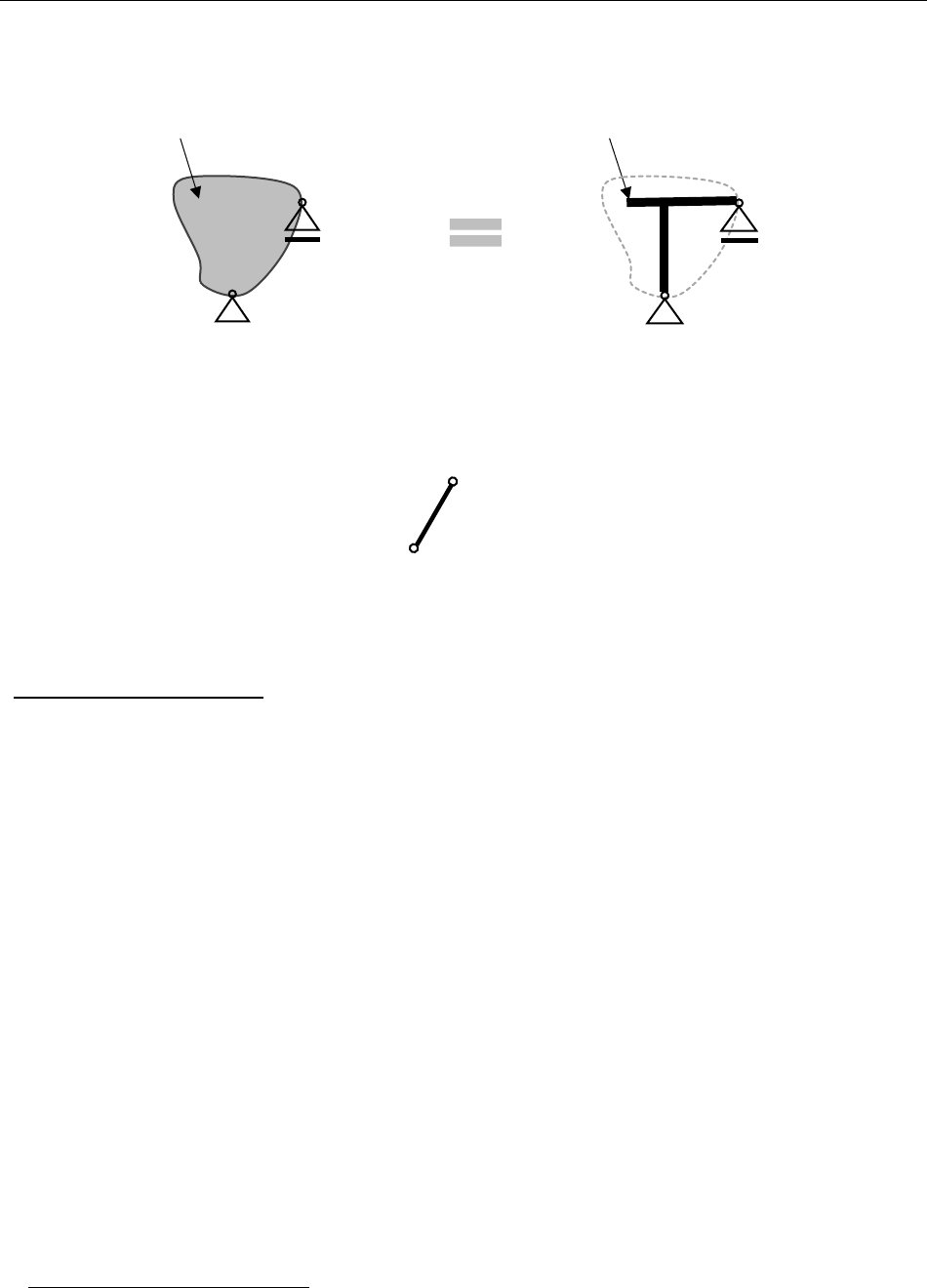

Figura 2. Sustitución de chapa por una estructura de barras
Bielas
Elementos de barra de eje recto con los dos extremos articulados. La biela limita el movimiento
en la dirección de su eje.
Figura 3. Biela
Configuran asimismo un elemento de vinculación externa de primera especie, plano o espacial,
cuando uno de sus extremos está vinculado a tierra y el otro a un cuerpo.
Vinculación de estructuras
Cadenas de chapas y pórticos
7

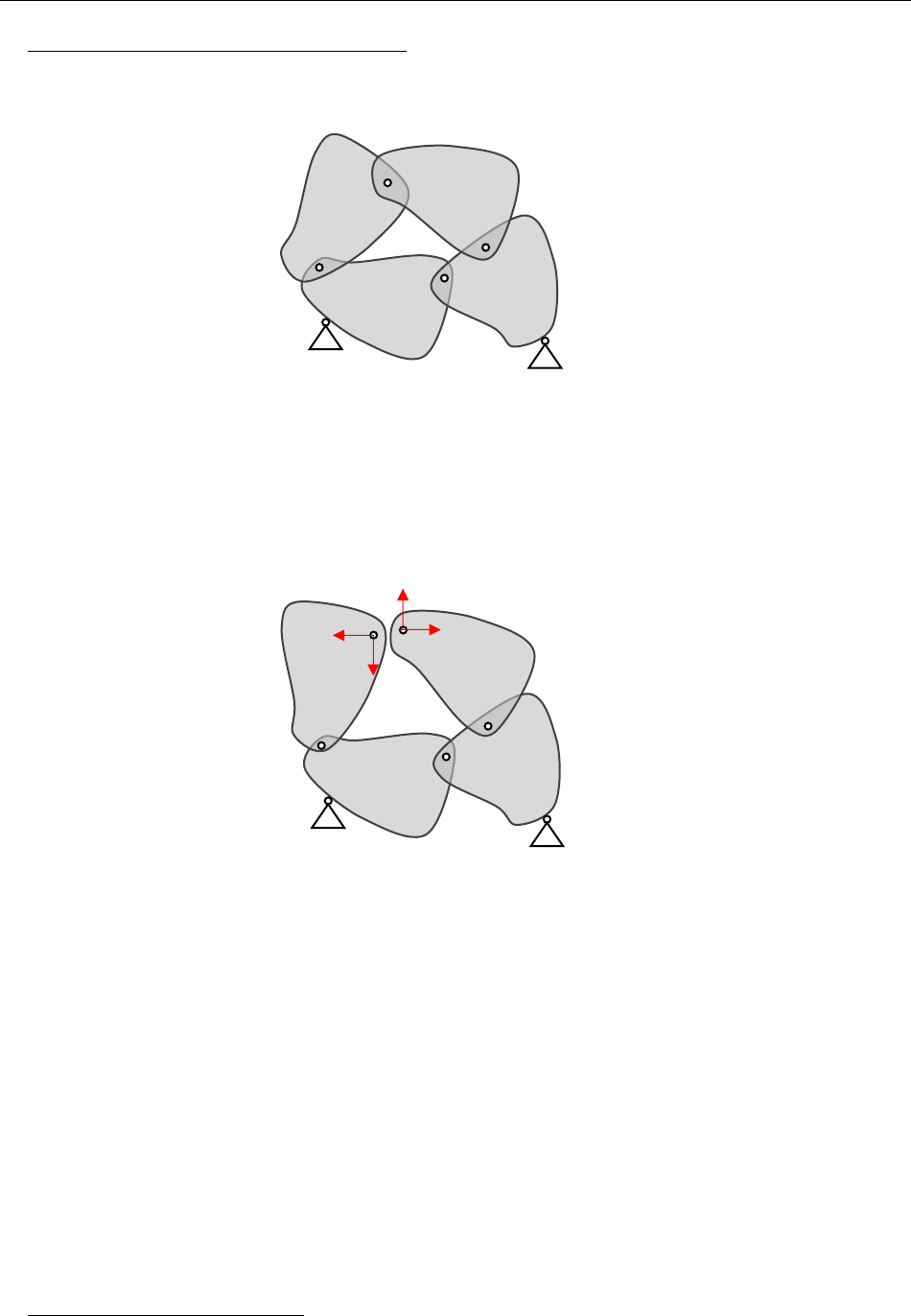

Las cadenas de chapas son estructuras planas formadas por la vinculación entre chapas. Como
se mencionara anteriormente, las chapas pueden reemplazarse por barras.
Pórticos planos o espaciales son estructuras formadas por barras de eje recto o curvilíneo.
• A los elementos cuyo eje es horizontal los llamaremos vigas o dinteles.
• A los elementos de eje vertical los llamaremos columnas.
• A los elementos de eje inclinado los llamaremos tensor o puntal, según se encuentre
sometido a tracción o compresión respectivamente.
6
Esta sustitución es admisible para el cálculo de las RVE. Para el cálculo de las RVI, éste solo se
realizará en estructuras formadas por barras.
7
En Estabilidad I se resolverán únicamente estructuras de un solo cuerpo en el espacio, salvo
casos particularmente simples.
CUERPOS RÍGIDOS VINCULADOS
7
Vínculos internos
A los vínculos entre elementos estructurales, a diferencia de los vínculos a tierra, se les llama
vínculos internos. Existen diferentes tipos de vínculos internos según el movimiento relativo permitido
entre los elementos implicados. Por lo general permiten solamente un grado de libertad relativo.
Para visualizar más fácilmente el movimiento relativo que permiten, se asume que de las dos
partes involucradas, una se encuentra fija.
Representación
Nombre
Desplazamientos posibles
Articulación (propia)
Articulación propia (en el
punto de intersección de
las bielas)
Bielas paralelas o
articulación impropia en la
dirección del eje de las
bielas
Bielas paralelas o
articulación impropia en la
dirección del eje de las
bielas

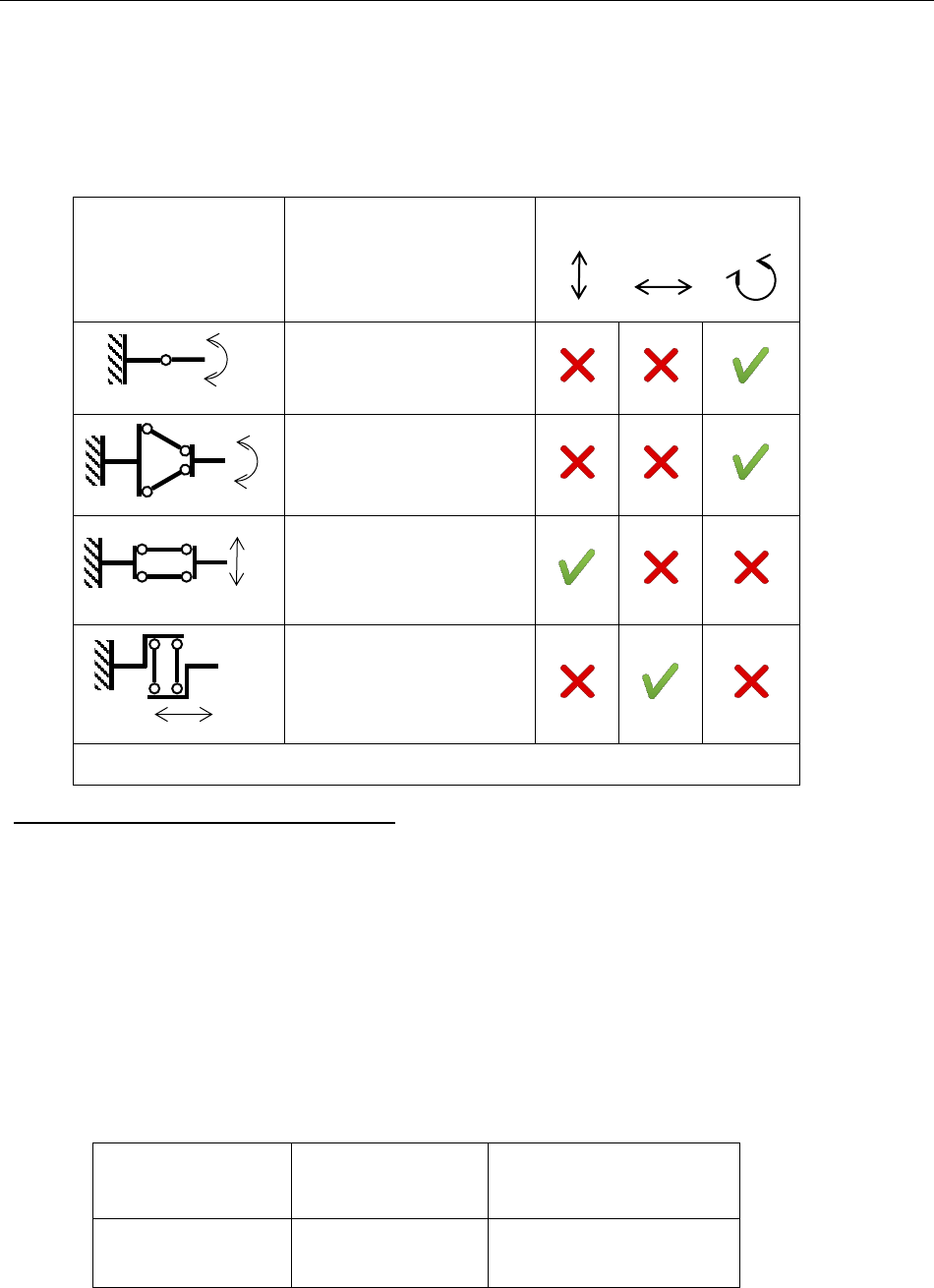

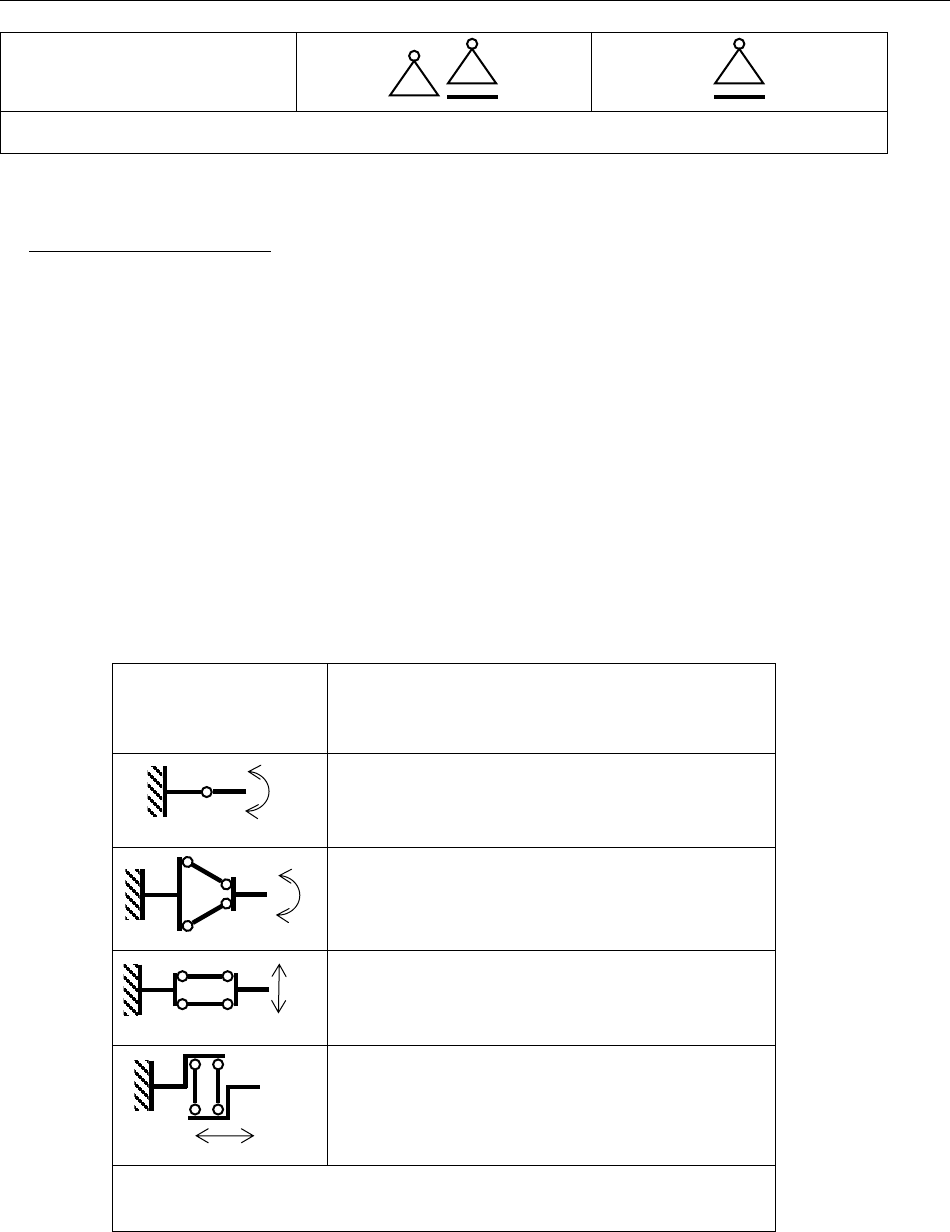

Tabla 3. Vinculos internos en el plano
Grados de vinculación de una estructura
Cuando la cantidad de condiciones de vínculo impuestas a la cadena de cuerpos es igual a sus
grados de libertad, y se cumple que la cadena es cinemáticamente invariable, la vinculación se llama
isoestática. En este caso las ecuaciones de la estática, Eq. 1 para el plano y Eq.2 y 3 para el espacio,
son suficientes para determinar el conjunto de reacciones de vínculo externo en equilibrio con sistema
de fuerzas activas.
Si la cantidad de condiciones de vínculo es superior a los grados de libertad, la vinculación se
llama hiperestática. A la cantidad de condiciones de vínculo que supere los grados de libertad se le
llama grado de hiperestaticidad. En este caso las ecuaciones de la estática no alcanzan para resolver
la estructura.
Si en cambio la cantidad de condiciones de vínculo es menor a los grados de libertad, el cuerpo
tendrá igual cantidad de posibilidades de movimiento como grados de libertad sin restringir,
tornándose en un mecanismo y la vinculación se llama hipoestática.

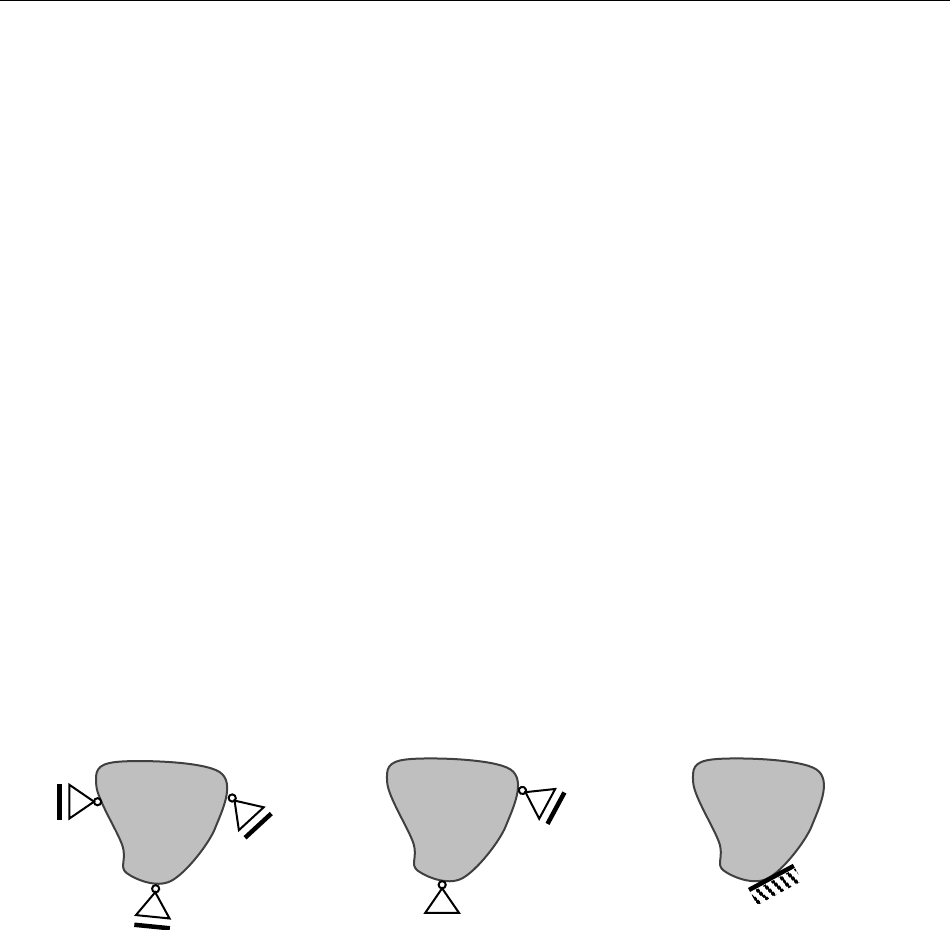

Hiperestática
Isoestática
Hipoestática
(mecanismo)
GL<CV
GL = CV
+
CI
GL>CV
Tabla 4. Grados de vinculación
Las estructuras que se proyectan para mantenerse en reposo pueden ser o bien isoestáticas o
bien hiperestáticas. Muchas veces se opta por utilizar grados de hiperestaticidad como medida de
seguridad por redundancia, es decir: se utilizan mayor cantidad de vínculos o elementos estructurales
84.02/64.01 ESTABILIDAD I
8
que los estrictamente necesarios, de manera que, si alguno fallase, la estructura no colapsaría. Para
las estructuras hiperestáticas, las ecuaciones de equilibrio no son suficientes para su resolución, se
dice que son estáticamente indefinidas, aunque cinemáticamente estables. Existen, sin embargo,
casos en los que los grados de libertad son menores que las condiciones de vínculo y sin embargo
son cinemáticamente inestables. La resolución de las estructuras hiperestáticas se verá en
Estabilidad II y III.
También podrían darse casos de estructuras hipoestáticas que, para casos particulares de carga,
pueden resolverse, es decir: alcanzan las ecuaciones de la estática.
En Estabilidad I se estudiarán solamente estructuras isoestáticas o estáticamente definidas. La
resolución de estas se realiza a través de las ecuaciones escalares del equilibrio.
Análisis cinemático
Para que una estructura sea cinemáticamente invariable, es decir que frente a cualquier sistema
de fuerzas que actúe sobre la misma ésta permanecerá en reposo, es necesario que la cantidad de
condiciones de vínculo sea por lo menos igual a la cantidad de grados de libertad, como se muestra
en la Tabla 4. Sin embargo, esta condición necesaria no es suficiente ya que distintas restricciones
pueden estar impidiendo el mismo grado de libertad. A esta situación se le denomina vinculación
aparente.
Se debe verificar que las condiciones de vínculo impuestas, efectivamente logren inmovilizar la
estructura.
Se llama análisis cinemático a la doble verificación:
• Condición necesaria, pero no suficiente, GL = CV
• Verificación de inexistencia de vinculación aparente.
El análisis cinemático es independiente del estado de cargas que afecte al sistema.
Elemento estructural único
En el plano un cuerpo posee 3 grados de libertad. Para fijarlo a tierra es necesario imponer 3
condiciones de vínculo, cuidando que cada una impida un movimiento independiente.
Tres apoyos móviles cuyas
normales no se intersecten en el
mismo punto
Simplemente apoyada: un
apoyo fijo y un apoyo móvil cuya
normal no pasa por el fijo
Empotrado
Figura 4. Vinculación externa de un cuerpo en el plano
Para determinar cuáles son las reacciones en los vínculos es suficiente con plantear las 3
ecuaciones de equilibrio de un cuerpo en el plano (Eq. 3).
Un cuerpo en el espacio posee 6 grados de libertad. Para fijarlo se imponen 6 restricciones
independientes al movimiento.
CUERPOS RÍGIDOS VINCULADOS
9

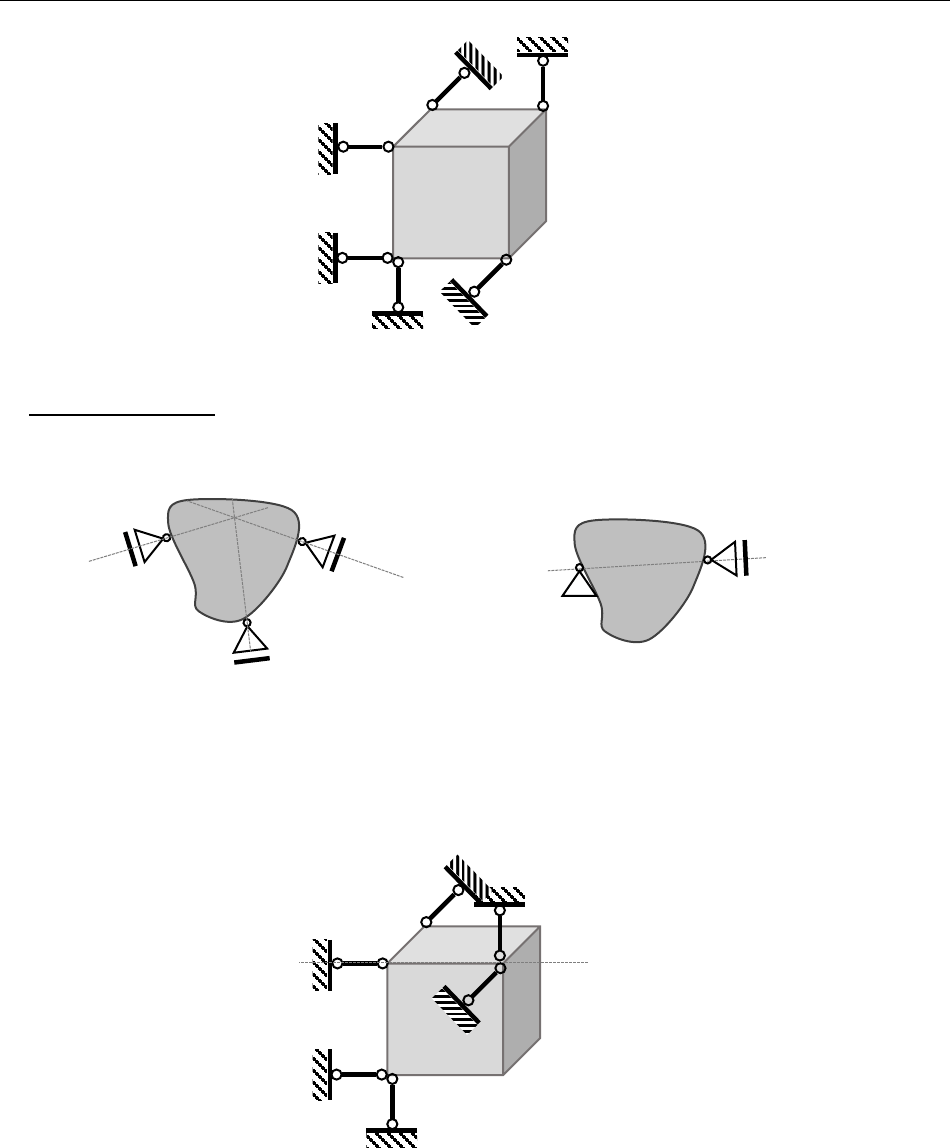

Figura 5. Ejemplo de vinculación externa de un cuerpo en el espacio
Vinculación aparente
Cuando distintos vínculos externos impiden el mismo movimiento.
En el plano:
Si las normales se intersecten en un punto, el
cuerpo puede girar entorno del mismo
Si la normal del apoyo móvil pasa por el
apoyo fijo, el cuerpo puede girar en torno
del apoyo fijo
Tabla 5. Vinculación aparente de un cuerpo en el plano
O en el espacio, si encontramos una recta que corte las 6 bielas, existe vinculación aparente.
Figura 6. Ejemplo de vinculación aparente de un cuerpo en el espacio: el cuerpo
puede girar entorno del eje horizontal
Cadenas abiertas en el plano
Cuando un cuerpo está vinculado a otro, ambos ven restringidas sus posibilidades de movimiento.
Por lo tanto, la cantidad de grados de libertad de un sistema compuesto por dos o más cuerpos, no
es la suma directa de los grados de libertad de cada cuerpo, sino que es necesario restarle la cantidad
de grados de libertad que restringen los vínculos internos. Se explicará lo antedicho mediante el caso
más básico de cadena de cuerpos en el plano: el arco de tres articulaciones.
84.02/64.01 ESTABILIDAD I
10
Arco de 3 articulaciones
Un cuerpo en el plano posee 3 grados de libertad, que son la roto traslación. Si se fija el cuerpo
mediante un vínculo fijo, de 2da especie, éste le restringe 2 grados de libertad. El cuerpo fijado a
tierra mediante un vínculo fijo tiene un grado de libertad, que es la rotación en torno de la articulación
del vínculo.
Cuerpo libre en el plano: 3 GL, es decir
roto traslación
Cuerpo fijado mediante un vínculo fijo: 1 GL,
es decir rotación en torno de la articulación

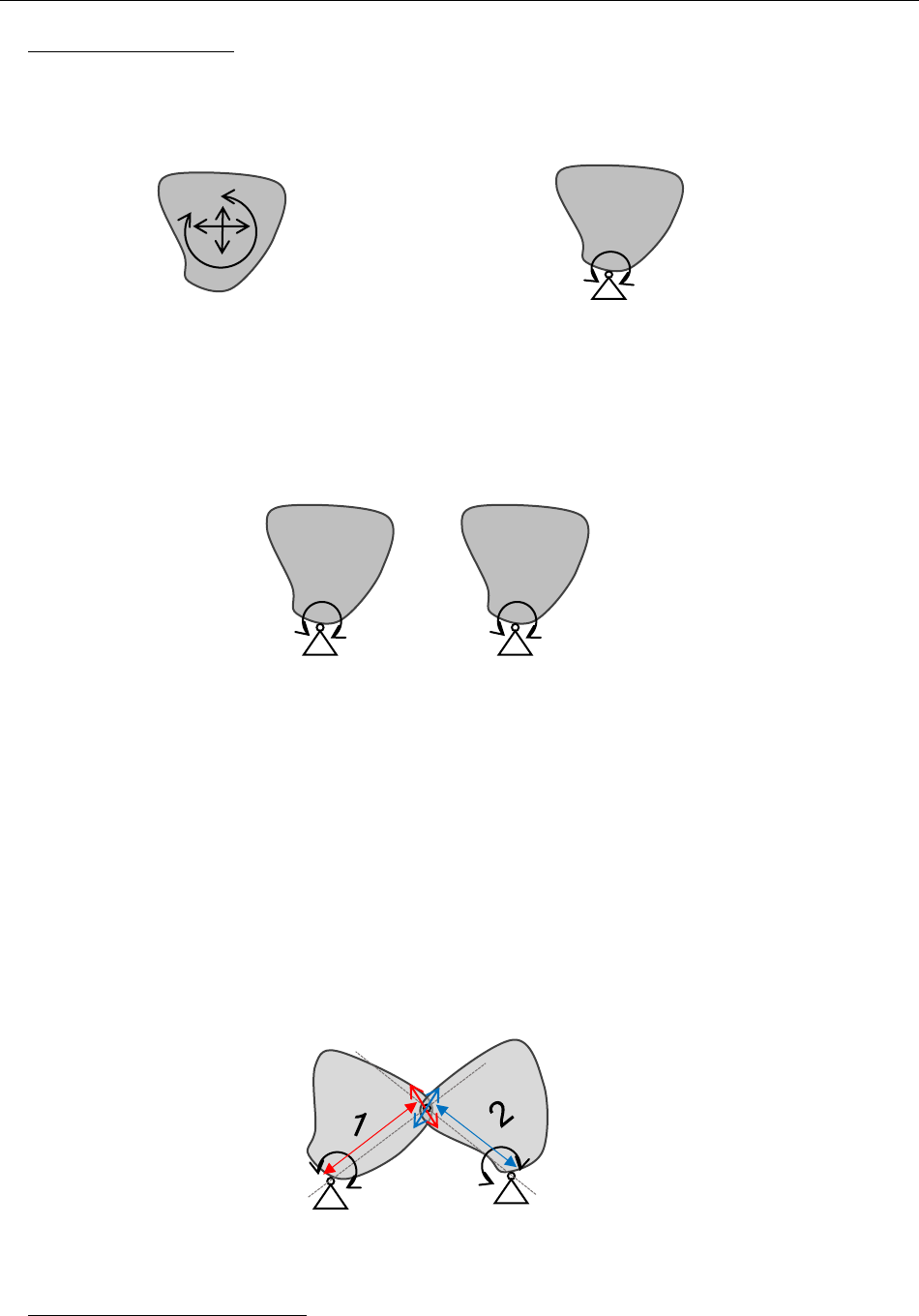

Figura 7. Vinculaciones en un solo cuerpo
Se considera ahora que, contiguo al primer cuerpo, que llamaremos 1, fijado mediante una
articulación, existe otro cuerpo, que llamaremos 2, fijado de la misma manera. En ese caso ambos
cuerpos pueden girar cada uno en torno de las articulaciones a las que se encuentran fijados a tierra.
Figura 8. Dos cuerpos fijados con un vínculo fijo cada uno. En
total 2 GL, es decir rotación de cada uno entorno de su
articulación
Si se vincula el cuerpo 1 al cuerpo 2 mediante una articulación A
1-2
entre ellos, entonces ambos
cuerpos quedan fijos. Teniendo en cuenta la hipótesis de rigidez, la distancia d
1
es invariable y un
giro del cuerpo 1 en torno a su apoyo fijo arrastraría a la articulación A
1-2
en la dirección
1
,
perpendicular a d
1
8
. Realizando el mismo razonamiento para el cuerpo 2, se puede ver que el único
desplazamiento posible para la articulación A
1-2
, separada del apoyo fijo una distancia d
2
invariable,
sería en dirección
2
, debido a un giro de esta chapa entorno a su apoyo fijo. Observamos, entonces,
que A
1-2
tiene dos restricciones de desplazamientos que no son compatibles entre sí, por lo tanto la
articulación constituye un punto fijo de la cadena, que junto con los puntos fijos impuestos por las
restricciones externas inmovilizan la cadena. Se llega a la conclusión de que la estructura así
vinculada es cinemáticamente invariable.
A esta configuración se le llama arco de 3 articulaciones.
Figura 9. Arco de 3 articulaciones no alineadas: estructura
cinemáticamente invariable estructura isoestática
8
Notar que el giro para pequeños movimientos se traduce en una traslación en la dirección de la
tangente del arco descripto por la articulación que vincula los cuerpos con centro en el vínculo externo.
2 1
A
1-2
d
1
1
d
2
2
CUERPOS RÍGIDOS VINCULADOS
11
Haciendo un balance de grados de libertad de la cadena, se tienen dos cuerpos en el plano, que
tienen 3 grados de libertad cada uno. Los vínculos externos imponen 2 condiciones de vínculo cada
uno. El vínculo interno restringe 2 grados de libertad. Se cumple que la cantidad de grados de libertad
igual a la cantidad de condiciones de vínculo impuestas.
Cantidad de cuerpos = 2
Grados de libertad
Condiciones de vínculo
Condiciones de
vínculo externas
Condiciones de
vínculo internas
2x3 = 6
2+2 = 4
2x1 = 2
6
4+2 = 6
Balance: GL = CV
Para que se trate de una estructura cinemáticamente invariable es necesario que las
articulaciones no se encuentren alineadas, dado que de lo contrario, el giro permitido por la restricción
externa de uno de los cuerpos, será el mismo movimiento permitido por el vínculo externo del otro
cuerpo y lo que es un caso de vinculación aparente.

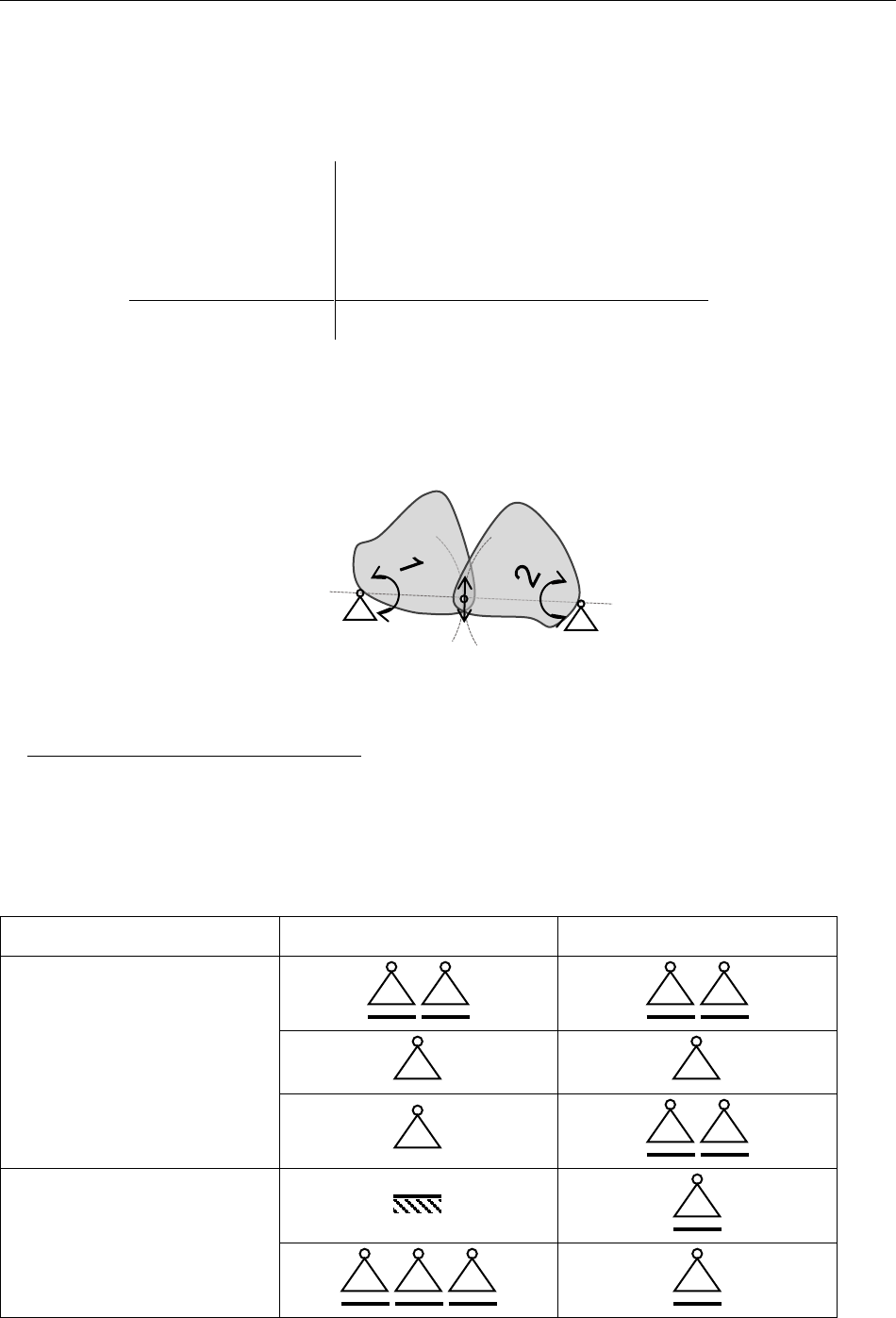

Figura 10. Arco de 3 articulaciones alineadas: vinculación aparente. Ambos
cuerpos pueden girar en torno de las articulaciones externas
Otras cadenas de 2 cuerpos en el plano
Para cadenas de 2 chapas la cantidad de vínculos internos es 1: el vínculo que une ambas chapas.
Los vínculos internos restringen dos grados de libertad cada uno. Teniendo en cuenta esto, las
posibilidades de vinculación que cumplen con la condición GL = CV, son todas aquellas
combinaciones que sumen 4 condiciones de vínculo externo entre ambas, incluido el arco de 3
articulaciones.
A saber:
CVE
cuerpo 1
+ CVE
cuerpo 2
Vínculos en cuerpo 1
Vínculos en cuerpo 2
2 + 2
3+1
84.02/64.01 ESTABILIDAD I
12
Tabla 6. Vinculaciones posibles para cadenas isoestáticas de dos chapas
Sin embargo, la condición GL = CV no es suficiente para afirmar que la estructura es isoestática.
Es necesario realizar un análisis cinemático para detectar si existe vinculación aparente.
Reacciones en los vínculos
Dado un estado de cargas conocido actuando sobre una estructura, los vínculos desarrollan
reacciones para mantener a la estructura en equilibrio. Si el objetivo es conocer esas reacciones se
debe plantear el equilibrio de la estructura, poniendo de manifiesto tanto las acciones que actúan
sobre la estructura como las reacciones en los vínculos.
La cantidad de condiciones de vínculo en cadenas de 2 chapas son 4. Se ve entonces que las
ecuaciones de equilibrio global en el plano (Eq, 1) no son suficientes. Se debe recurrir además a
ecuaciones de equilibrio relativo. Esto es: si la estructura está en equilibrio, entonces sus partes
también se encuentran en equilibrio. Se asume entonces el equilibrio de una parte de la estructura,
asumiendo que la otra se encuentra fija.
Debe considerarse que no existen fuerzas o momentos que, reducidos al vínculo interno, tengan
una componente coincidente con la dirección que el vínculo permite el movimiento. Es decir: si el
vínculo es una articulación, el movimiento que permite es el giro de un cuerpo respecto del otro. Debe
verificarse que todas las cargas actuantes en un cuerpo no realicen un momento en torno de ese
punto, ya que si ese momento existiera el giro se materializaría. Análogamente, si el vínculo interno
permite el movimiento en un determinado eje, no deben existir componentes de fuerza paralelos a
ese eje a un lado o al otro del vínculo.
Vínculo interno
Ecuación de equilibrio interno
Tabla 7. Vínculos internos y ecuaciones de equilibrio
relativo.
Es importante notar que, independientemente de dónde esté ubicado el vínculo entre dos cuerpos,
las fuerzas y momentos involucrados en la ecuación de equilibrio relativo son los actuantes en el
cuerpo que se asume podría moverse respecto del otro. Este puede ser el caso en que la articulación
propia no está ubicada entre ambos cuerpos sino sobre uno de ellos. En ese caso las fuerzas
involucradas son las que están aplicadas sobre el cuerpo de la derecha, aunque haya fuerzas
aplicadas a izquierda de la articulación.
CUERPOS RÍGIDOS VINCULADOS
13
Las ecuaciones de equilibrio relativo plantean el equilibrio hacia un lado o hacia el otro. Pueden
también plantearse ecuaciones de equilibrio relativo hacia ambos lados de un vínculo interno, en
reemplazo de la ecuación de equilibrio global correspondiente a ese grado de libertad.
Cadenas abiertas de n cuerpos en el plano
Dada una cadena abierta de cuerpos en el plano, la cantidad de grados de libertad totales son
3 GL por chapa.
(Eq 4)
Asumiendo que cada cuerpo está vinculado al subsiguiente mediante un vínculo interno, la
cantidad de los mismos será igual a la cantidad de cuerpos menos uno.
(Eq 5)
Si cada vínculo interno restringe 2 grados de libertad, la cantidad de condiciones de vínculo interno
es igual a dos veces la cantidad de vínculos Internos.
(Eq 6)
Se deben igualar los grados de libertad a la totalidad de las condiciones de vínculo, esto es la
suma de las condiciones de vínculo externos e internos:
(Eq 7)
Se puede despejar la cantidad de condiciones de vínculo externo.
(Eq 8)
Por lo tanto, para cadenas abiertas de n cuerpos, es necesario que:
(Eq 9)
Como esta condición es necesaria, pero no suficiente, debe verificarse además que no existe
vinculación aparente para afirmar que la estructura es cinemáticamente invariable.
Estas condiciones de vínculo deben estar repartidas entre los cuerpos de la cadena, de forma que
todos los cuerpos se encuentren fijos. En la Tabla 6, se detallaron las posibles combinaciones de
condiciones de vínculo por cuerpo para cadena de 2 cuerpos. Para cadenas más numerosas las
combinaciones se multiplican. Notar que un mismo cuerpo no debería tener restringidas más de las
3 condiciones de vínculo necesarias para fijarlo. Por lo tanto, más de 3 CVE aplicadas en el mismo
cuerpo implican necesariamente vinculación aparente.
A medida que la cadena se hace más larga, la cantidad de incógnitas que representan las
reacciones en los vínculos se hace mayor, según la ecuación Eq 11. Por lo tanto se deberá aumentar
la cantidad de ecuaciones parciales para poder obtener un sistema de igual cantidad de ecuaciones
que de incógnitas.
Esto es:
Cuerpos de la cadena
abierta en el plano
Reacciones de vínculo
incógnita
Ecuaciones de
equilibrio global
Ecuaciones de
equilibrio relativo
1
3
3
0
2
4
3
1
3
5
3
2
4
6
3
3
3
Tabla 8. Cantidad de ecuaciones globales y parciales en cadenas de cuerpos en
el plano
84.02/64.01 ESTABILIDAD I
14
Se agrega una ecuación de equilibrio relativo por cada vínculo entre cuerpos.
Cadenas cerradas en el plano
Si las cadenas de cuerpos forman una estructura cerrada, cada cuerpo se vincula con dos cuerpos.
La cantidad de grados de libertad totales en cadenas cerradas es la misma que para cadenas
abiertas, que son 3 GL por chapa:
(Eq 10)
Como cada cuerpo se vincula con dos cuerpos, entonces la cantidad de vínculos para la cadena
es igual a la cantidad de cuerpos. Cada vínculo interno que restringe 2 grados de libertad, la cantidad
de vínculos internos será igual a la cantidad de chapas menos uno.
(Eq 11)
La cantidad de condiciones de vínculo interno es igual a dos veces la cantidad de vínculos, que
es igual a la cantidad de cuerpos.
(Eq 12)
Despejando la cantidad de condiciones de vínculo externo de la condición GL = CV:
(Eq 13)
Por lo tanto, para cadenas cerradas de n cuerpos isoestáticas, es necesario, pero no suficiente,
que condiciones de vínculo externo sean iguales a la cantidad de cuerpos:
(Eq 14)
Cadenas cerradas de 3 cuerpos
Para formar una cadena cerrada de cuerpos es necesario contar con al menos 3 cuerpos. Este
es el caso del triángulo, que forma una figura indeformable.

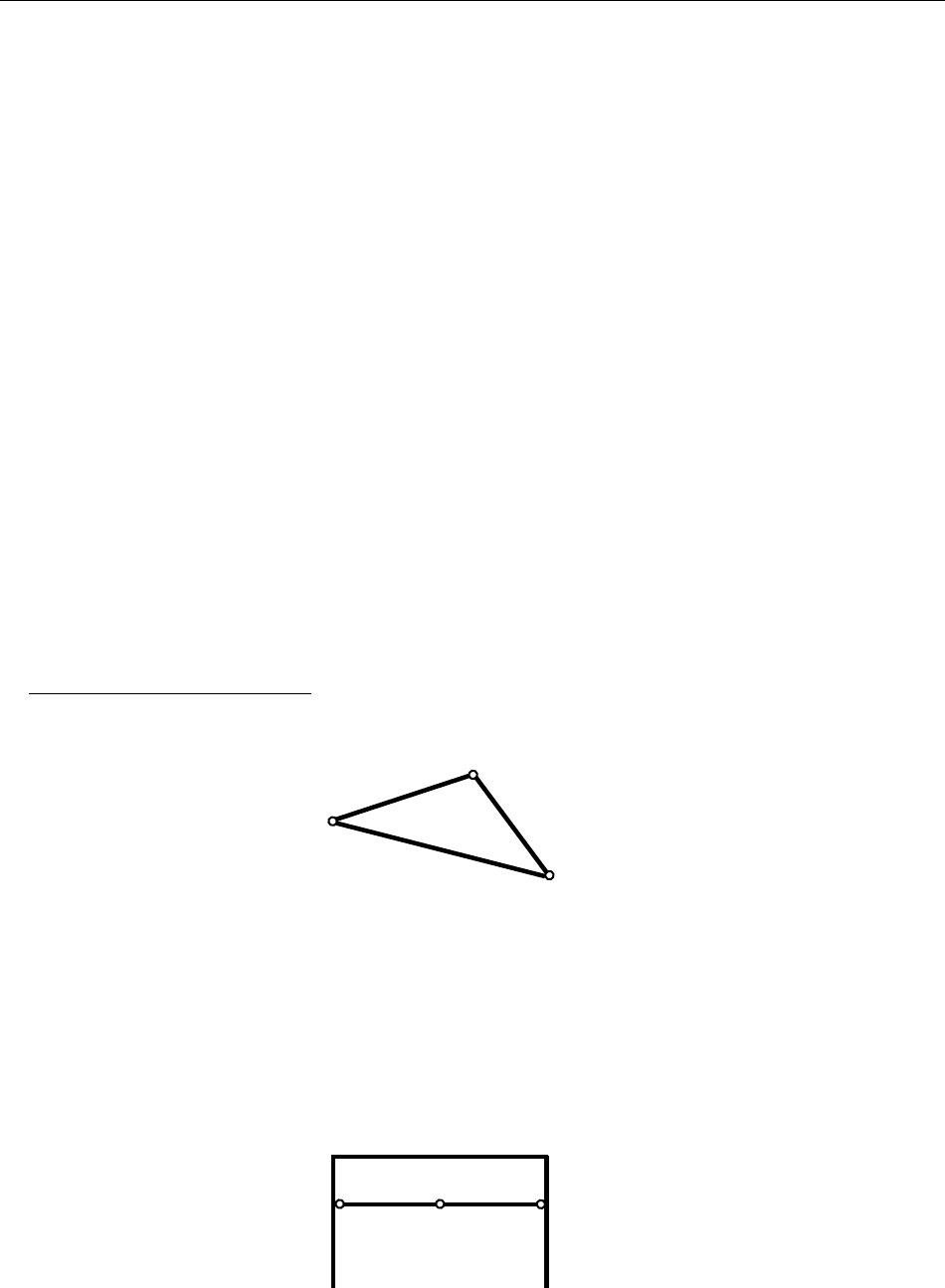

Figura 11. Triángulo plano indeformable
La cantidad de condiciones de vínculo externo es igual a la cantidad de cuerpos. En el caso de
cadenas de tres cuerpos, sus condiciones de vínculo externo son tres, de forma que se comporta
igual que un único cuerpo. De esta manera, para conocer las reacciones de vínculo externo para una
cadena cerrada de 3 cuerpos plana, basta con plantear las ecuaciones de equilibrio en el plano Eq.
1.
Si la forma de los cuerpos fuera tal que las 3 articulaciones que los vinculan quedaran alineadas,
estaríamos frente al caso de vinculación aparente.
Figura 12. Ejemplo de vinculación aparente en cadenas cerradas
de 3 cuerpos en el plano
CUERPOS RÍGIDOS VINCULADOS
15
Cadenas cerradas de n cuerpos en el plano
9
Si la cadena está formada por más de 3 cuerpos, entonces las ecuaciones de equilibrio global ya
no serán suficientes para determinar los valores de las reacciones de vínculo, dado un estado de
cargas actuante sobre la estructura.
Figura 13. Cadena de cerrada de 4 cuerpos
Será necesario utilizar las ecuaciones de equilibrio relativo. Sin embargo, en una cadena cerrada
no pueden identificarse dos partes unidas mediante un vínculo, ya que cada cuerpo se encuentra
unido al subsiguiente de manera directa a través del vínculo entre ellos y de manera indirecta a
través de la cadena que desemboca en mismo cuerpo subsiguiente.
Es necesario entonces abrir la cadena cerrada, poniendo de manifiesto los vínculos internos, que
también son incógnitas. De esta manera, si bien se agregan incógnitas al sistema de ecuaciones,
pueden utilizarse las ecuaciones de equilibrio relativo en todos los vínculos.
Figura 14. Para la resolución, es necesario abrir la cadena
poniendo de manifiesto las reacciones de vínculo internos
10
.
Para simplicidad de cálculos es conveniente abrir la cadena en un vínculo interno, de forma que
como el vínculo permite un grado de libertad, la cantidad de incógnitas que se agregan son las dos
que restringe.
Una vez abierta la cadena, el procedimiento de resolución es el mismo que en el tratamiento de
cadenas abiertas en el plano.
A modo de resumen
• En Estabilidad I se estudian estructuras de barras isoestáticas.
• Grados de libertad de un cuerpo representan las posibilidades de movimiento independiente.
Es decir el número de coordenadas libres que posee.
• Condiciones de vínculo: restricciones al movimiento en coordenadas independientes.
• Reacciones de vínculo: en los vínculos, cada restricción en coordenada independiente se
puede reemplazar por una fuerza o momento en esa dirección.
• Condiciones de vinculación:
9
Por lo general, en Estabilidad I no se resolverán cadenas de más de 4 cuerpos.
10
Notar que el equilibrio se plantea en la configuración geométrica inicial, sin abrir
Este documento contiene más páginas...
Descargar Completo
Apuntes EI - 3 Cuerpos vinculados v6.pdf
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
Descargar
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
