ESTRUCTURAS II
CÁTEDRA:
ARQ. GLORIA DIEZ
VIGAS
DOCENTE: ING. MARCELO MASTROPIETRO
DEFINICIÓN
Son elementos estructurales lineales, generalmente
horizontales.
Prevalece una dimensión sobre las otras dos.
En general se las realiza de sección rectangular.
En general las cargas son perpendiculares a su eje
longitudinal
Por lo tanto la solicitación que la afecta es la flexión
y corte.

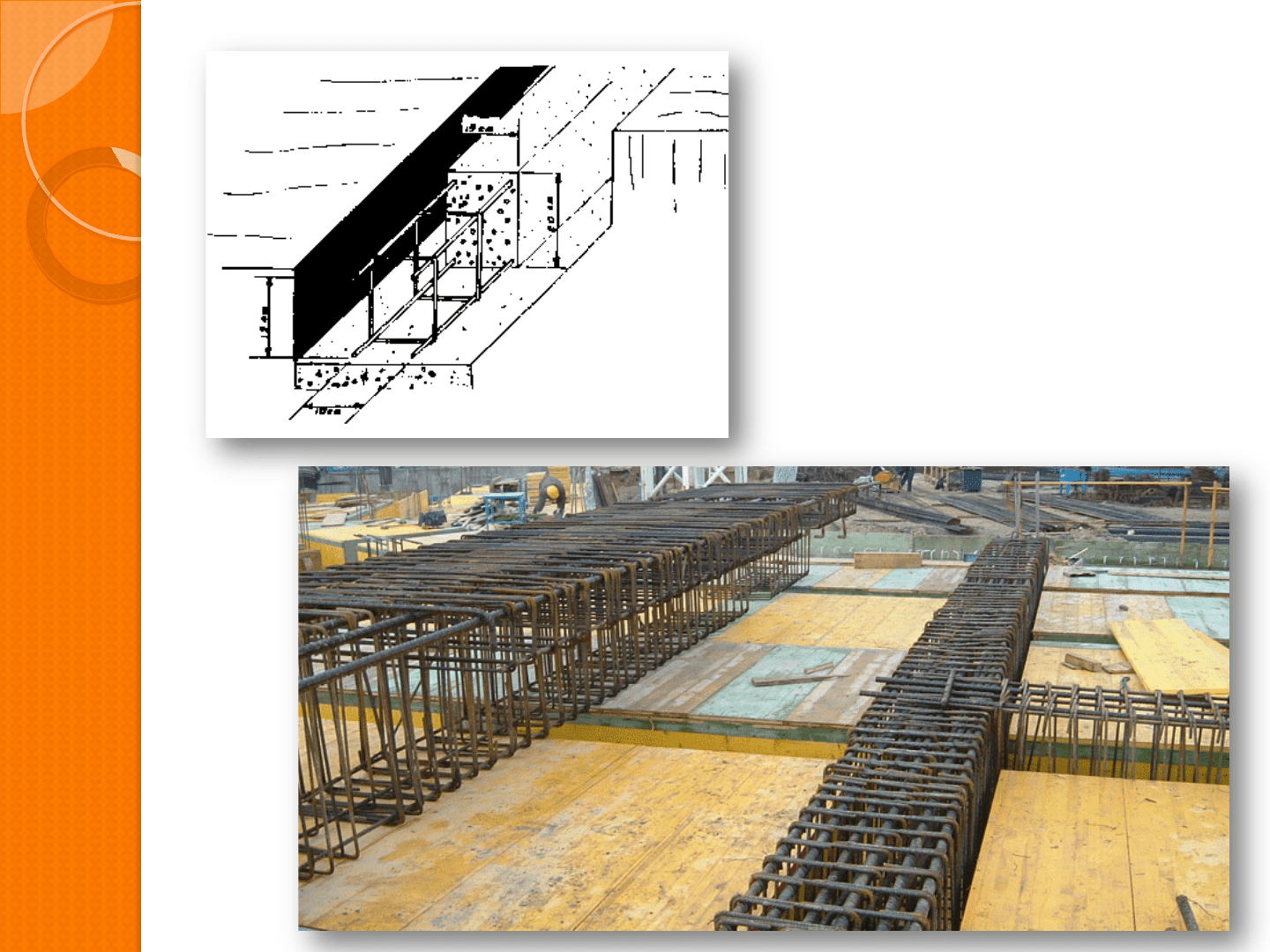

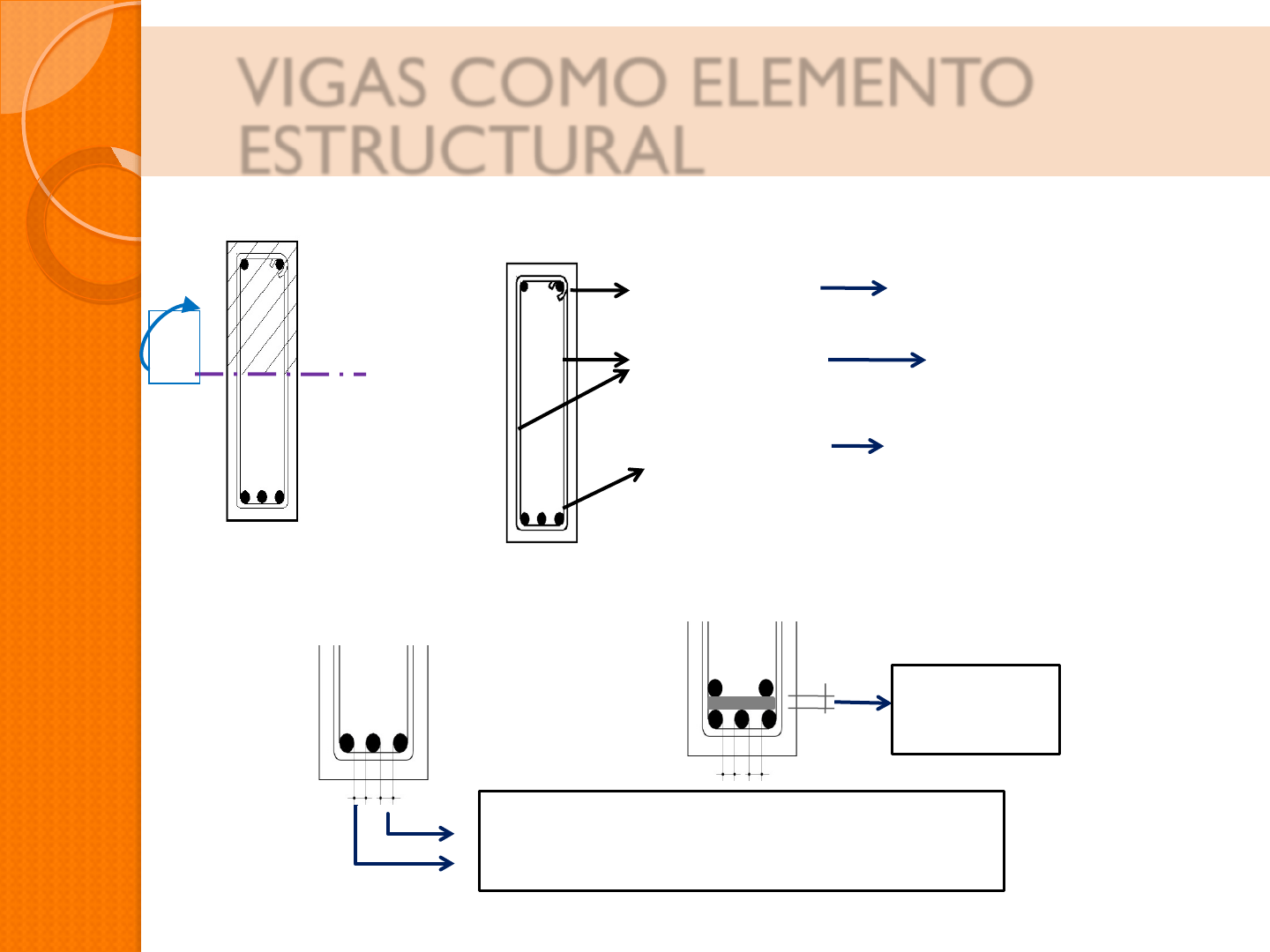

PERCHAS
ESTRIBOS
ARMADURA
RESISTENTE
∅6 - ∅ 8 - ∅ 10
∅6 - ∅ 8 – ARMADURA DE
COMPRESIÓN
∅8- ∅10 -∅12 - ∅16-
∅20- ∅25
Separación Mínima As
Resistente
VIGA RECTANGULAR
Eje
Neutro
TRACCION
COMPRESION
M
+
• ≥ 2 cm
• ≥ ∅
adoptado
• ≥ ∅ adoptado
• ≥ 2 cm
• ≥ 1.33
del diámetro máximo del agregado grueso
As
Resistente
en una capa
As
Resistente
en dos capas
VIGAS COMO ELEMENTO
ESTRUCTURAL
PLACA
CINTA
INVERTIDA
POSTENSADAS
PRETENSADA
TIPOS DE VIGAS
MÉNSULAS

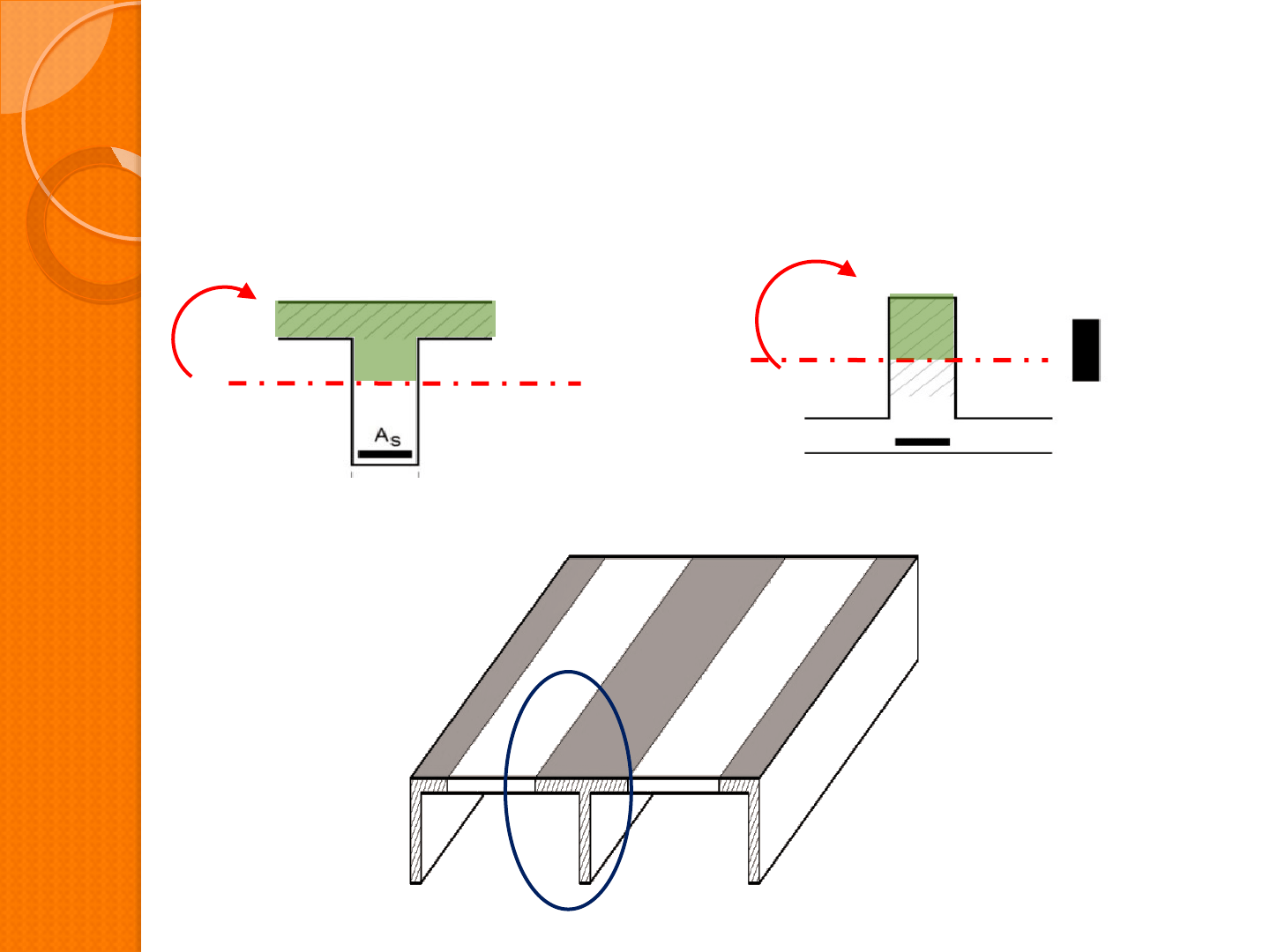

Vigas placa: La losa colabora en la resistencia, aumentando la sección
destinada a absorber los esfuerzos de compresión. Las vigas placa según
tengan las losas a un lado o a ambos se consideran como de sección L o T
El aporte de la losa de hormigón comprimido solo es posible si el
momento flector es positivo, porque si fuera negativo, al estar las fibras
comprimidas abajo, la losa no colabora en nada y por lo tanto la
sección es sí o sí rectangular.

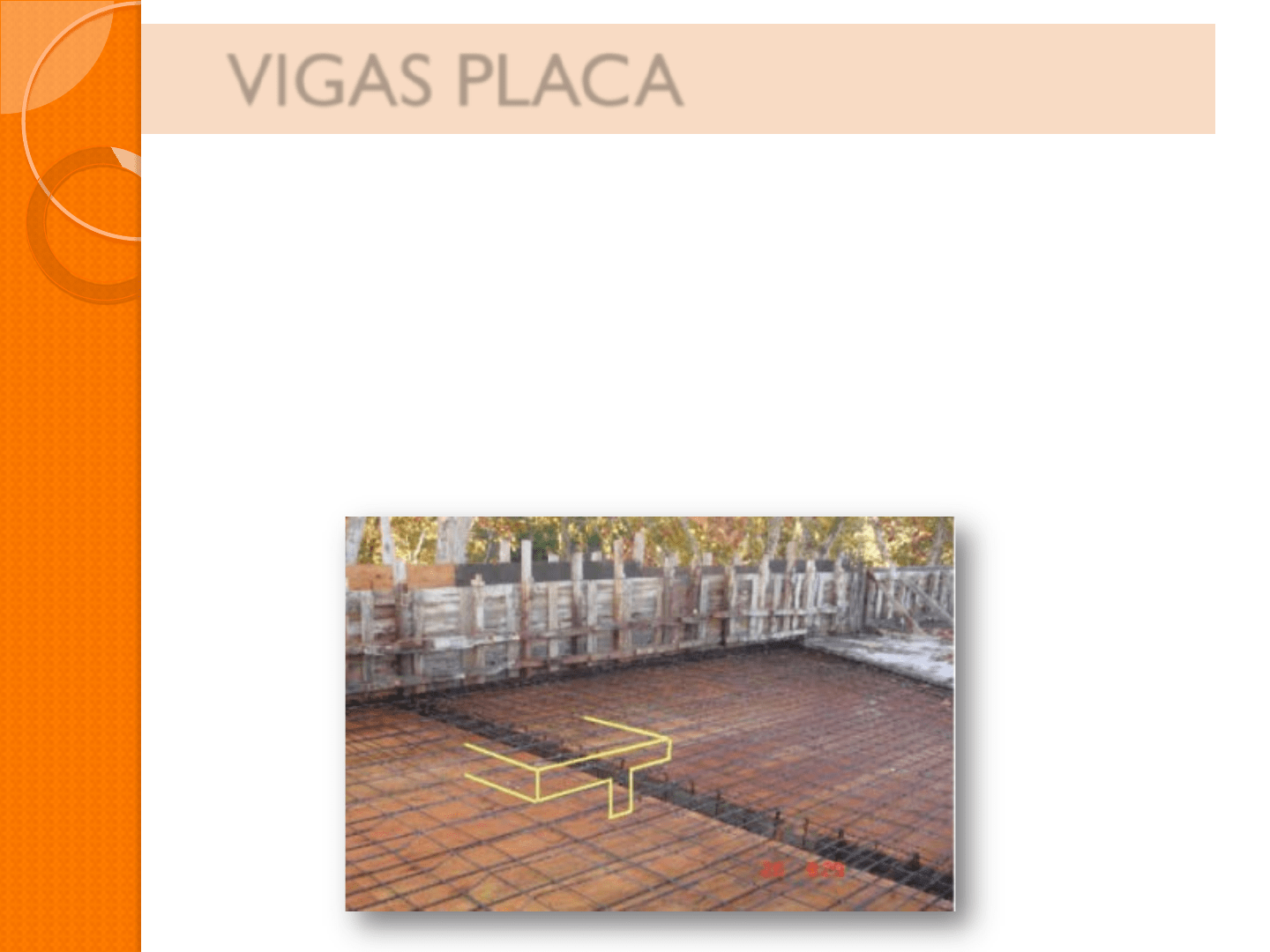

VIGAS PLACA
Viga rectangular
Eje neutro
M+
C
Viga con alas en T
M+
b b
VIGAS INVERTIDAS
Las vigas invertidas son iguales a una
viga descolgada ( viga común u
ordinaria) con la diferencia que la altura
de la viga en vez de prolongarse del
nivel de la losa hacia abajo se prolonga
hacia arriba.
Son usadas normalmente como vigas de
cierre.
La losa queda colgada de la parte
inferior de la viga.
Viga invertida

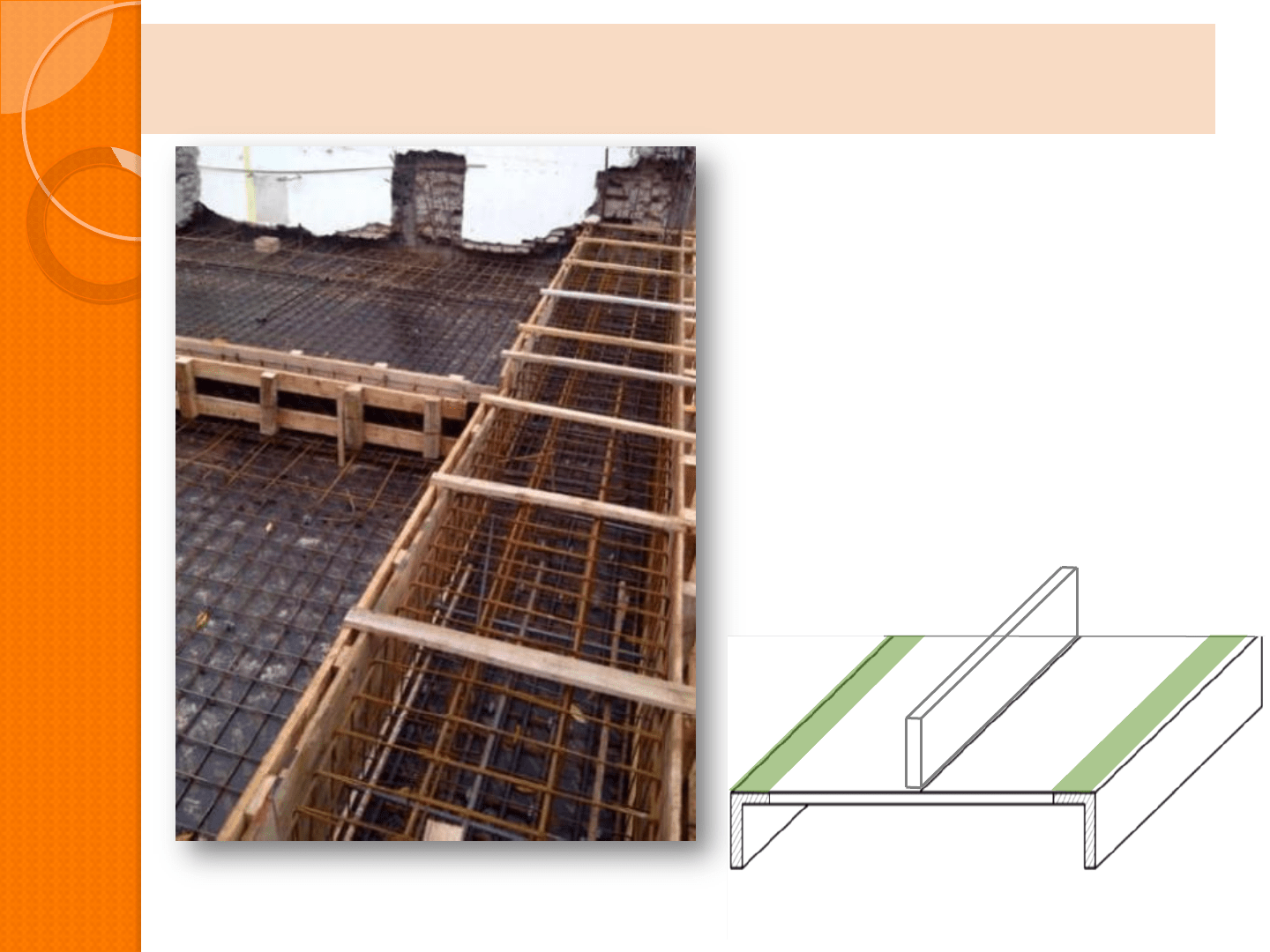

VIGAS CINTA
Las vigas cintas, suelen ser vigas donde el ancho es superior a la altura del
elemento. Se les llama así porque van ‘’escondidas’’ dentro de la losa, lo que
hace que adopten su altura, y por consiguiente necesiten ser más anchas que
una viga ordinaria o descolgada. Suelen usarse cuando no se desea que se
observen las vigas sobresaliendo debajo de las losas

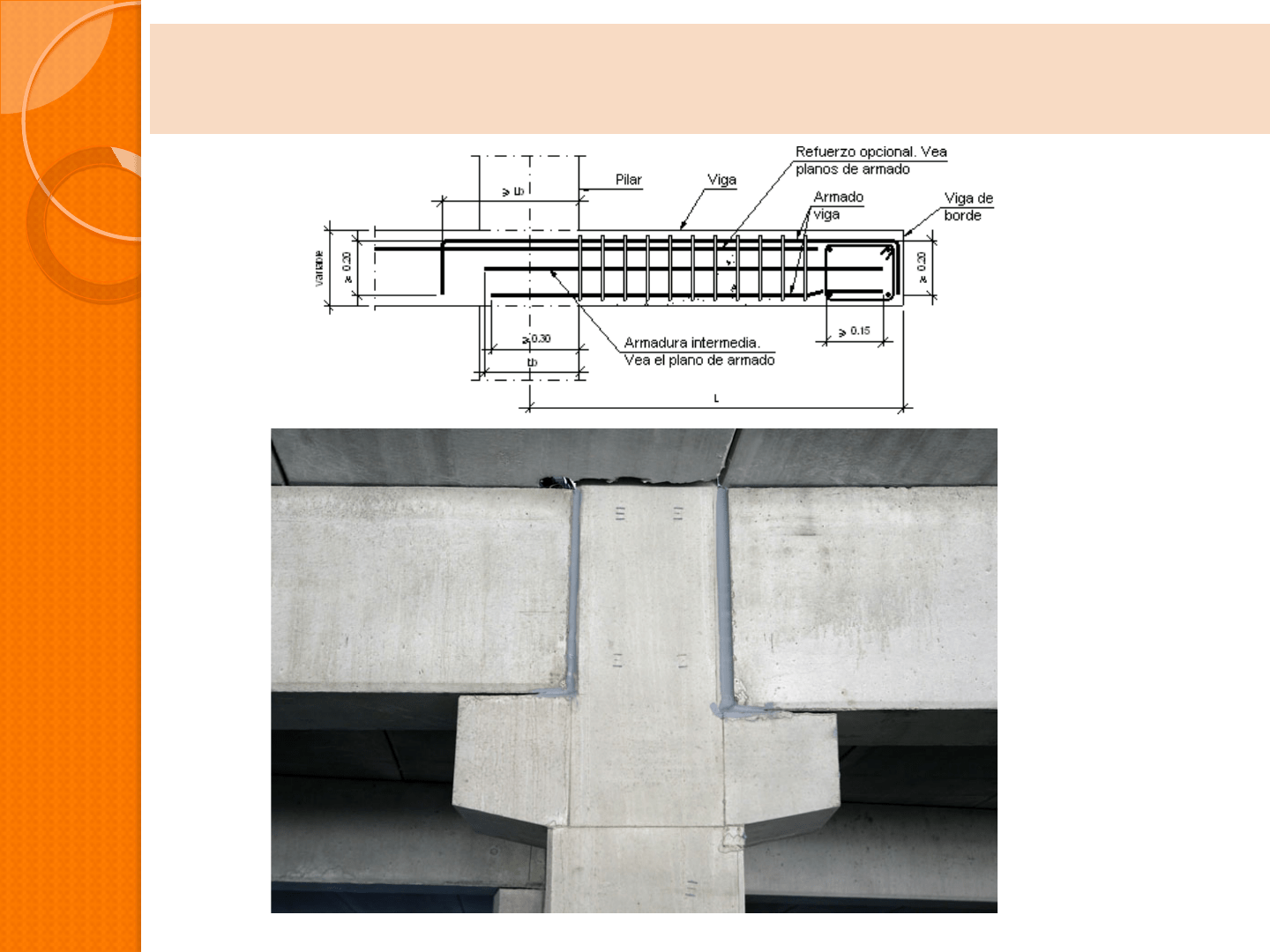

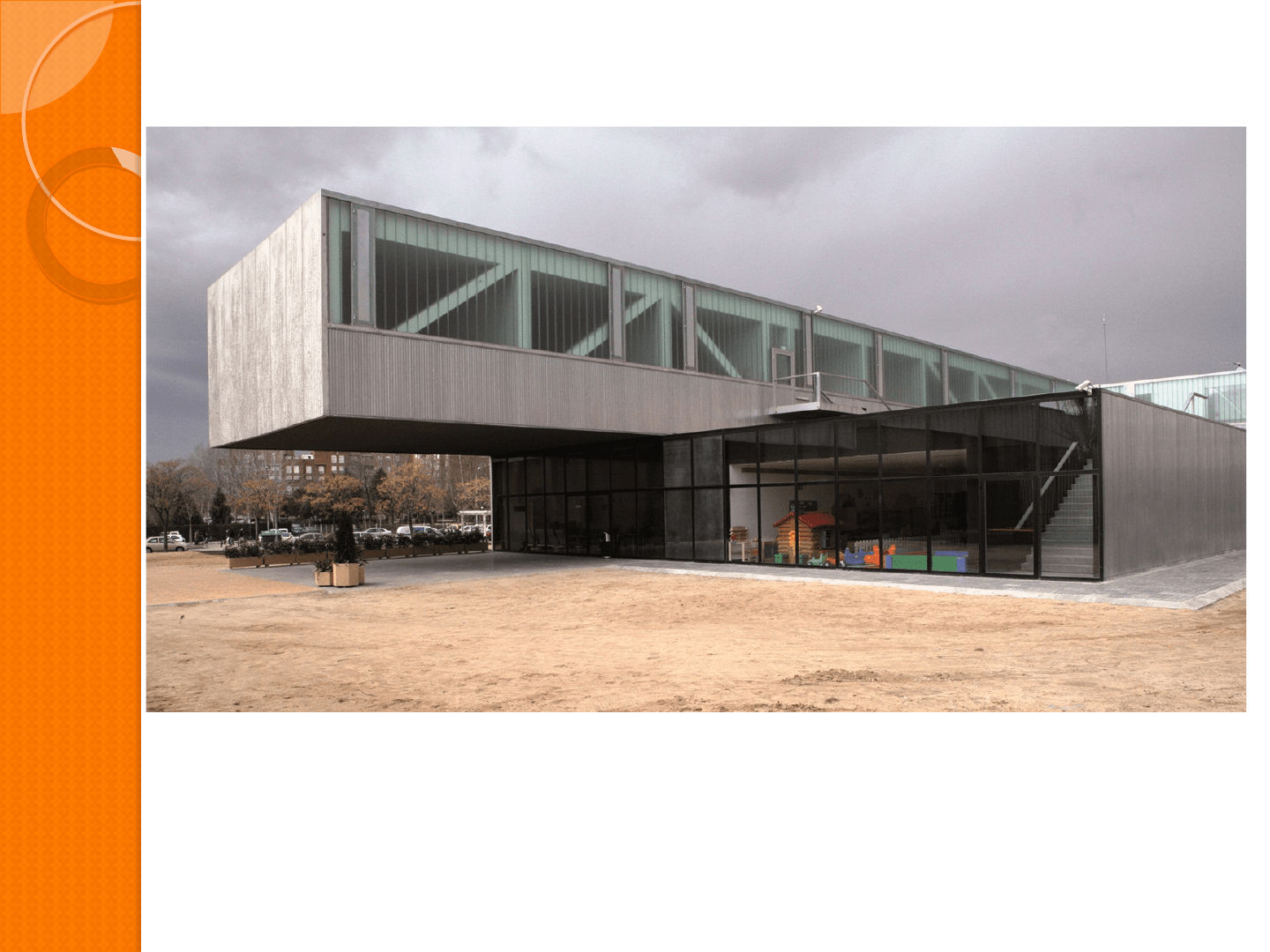

VIGAS MÉNSULAS
Son vigas de hormigón sometidos intencionadamente a esfuerzos de
compresión, previos a su puesta en servicio. Dichos esfuerzos se
consiguen mediante barras, alambres o cables de alambres de acero que
son tensados y anclados al hormigón..

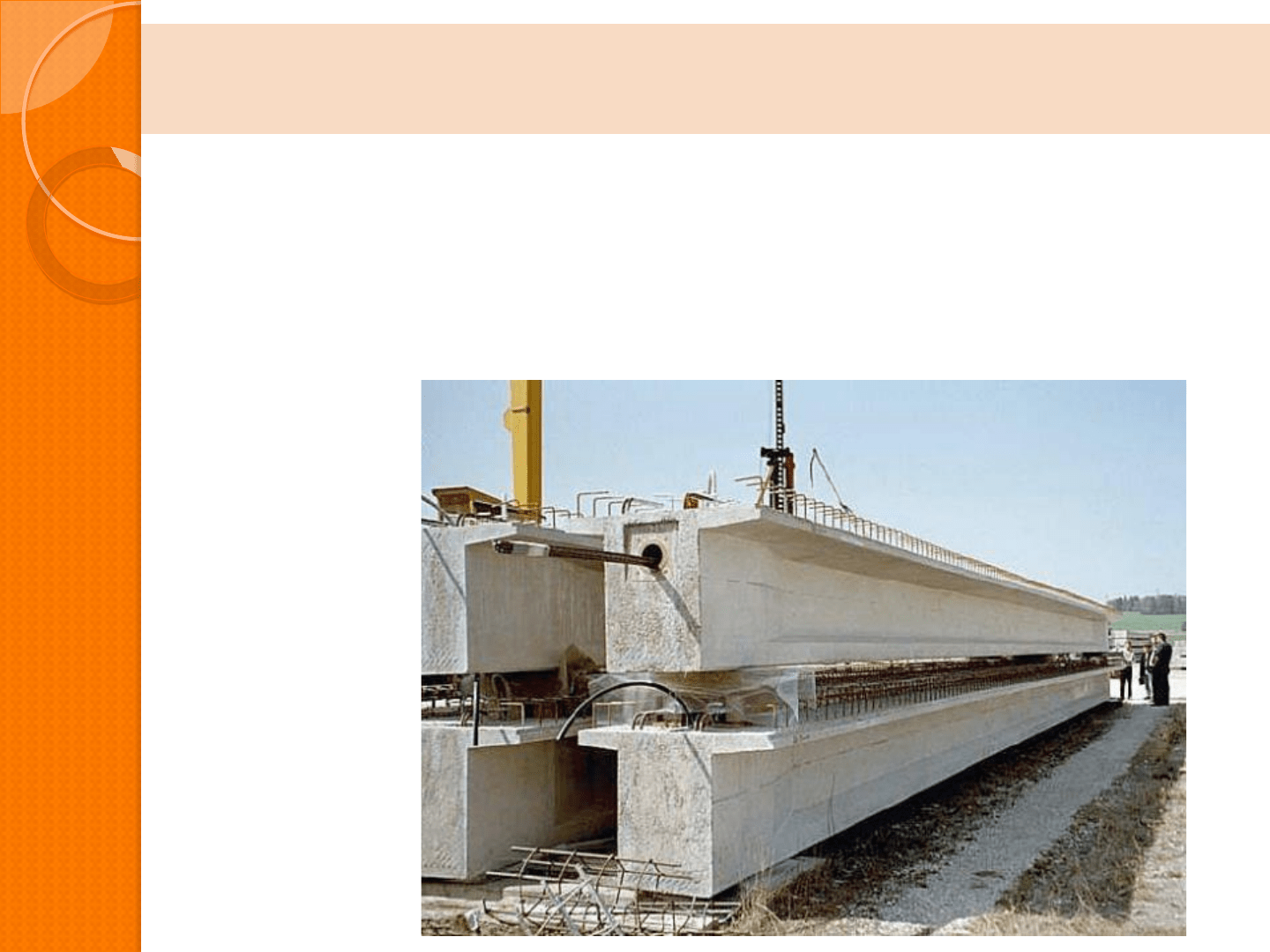

VIGAS PRETENSADAS

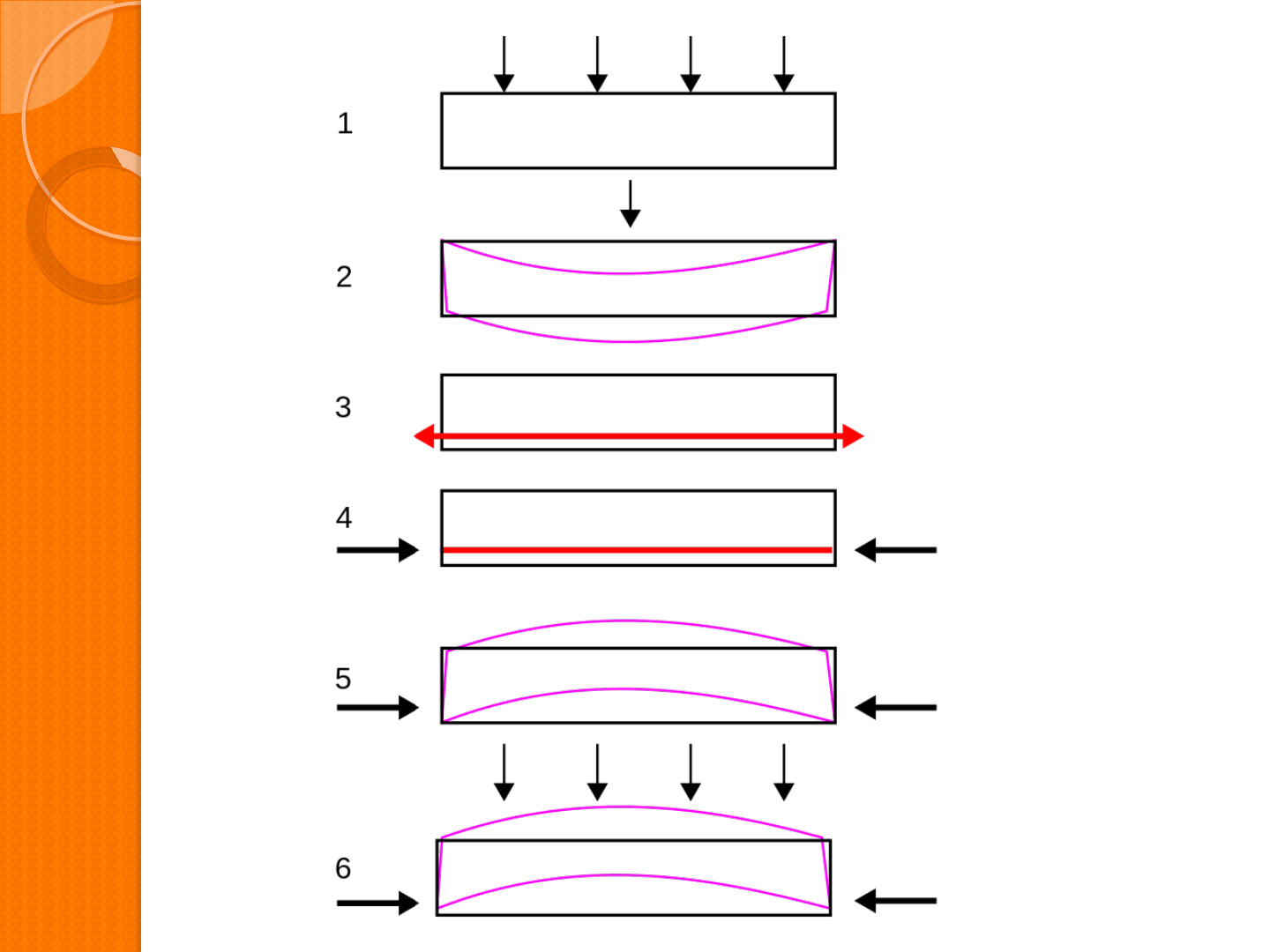

Pretesado:
Mediante armaduras tesadas previamente; generalmente barras o alambres
que se tensan en un banco, se mantienen tensadas y se embeben dentro del
molde en hormigón fresco para formar una pieza. Cuando el hormigón ha
fraguado se sueltan los anclajes y el hormigón queda comprimido. éste es el
método utilizado mayoritariamente en elementos prefabricados.

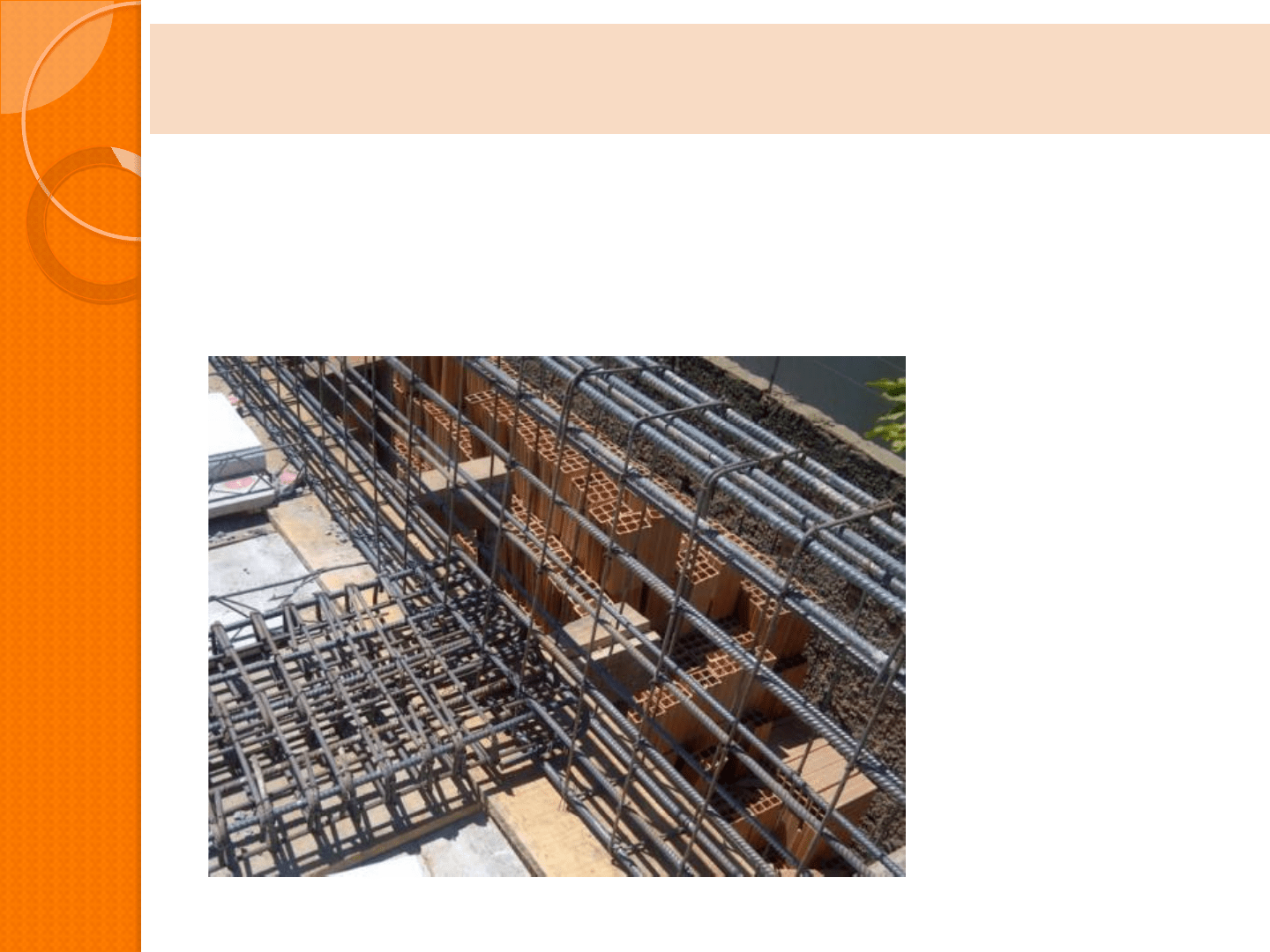

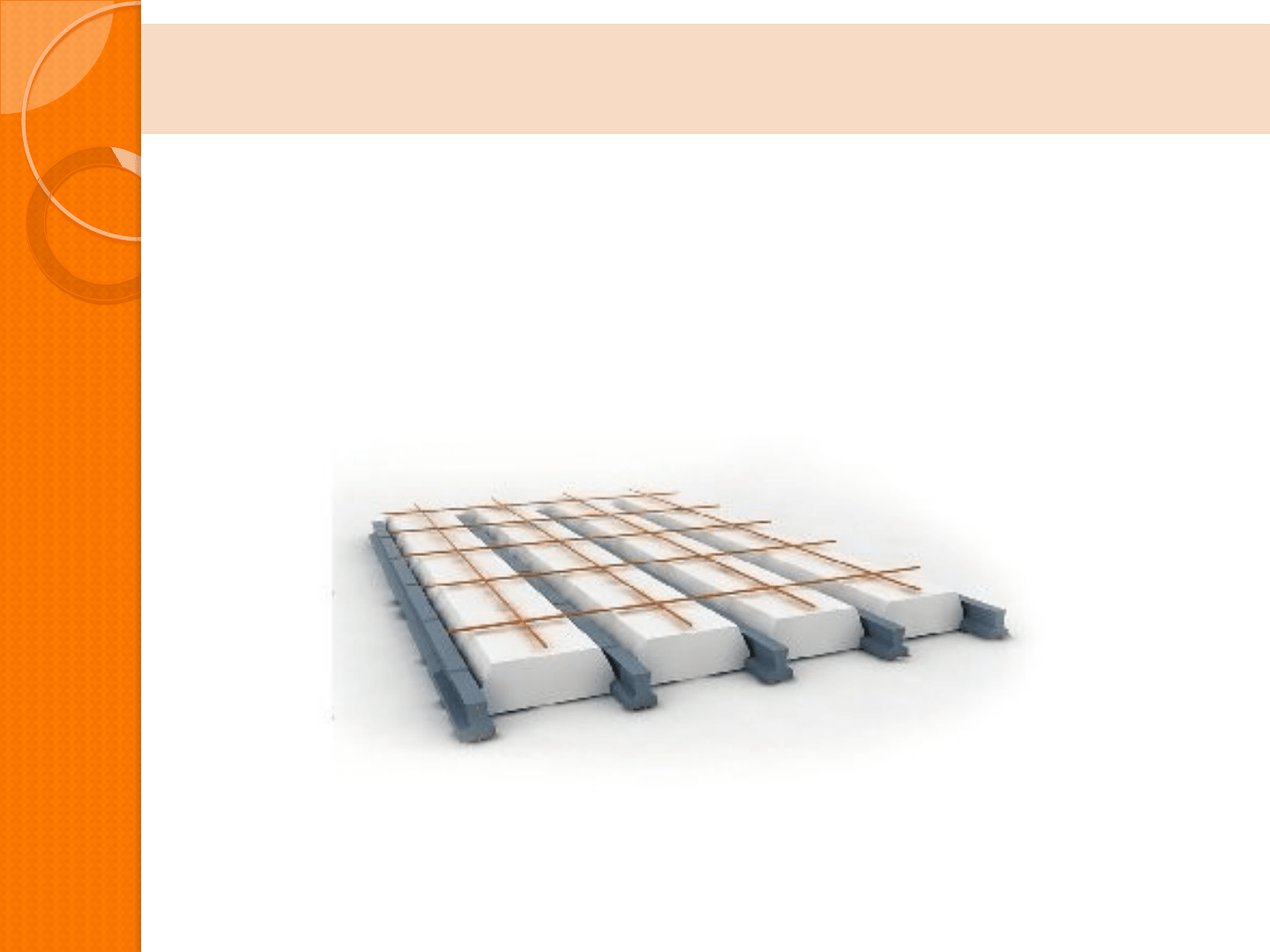

VIGUETAS PRETESADAS
y PREMOLDEADAS

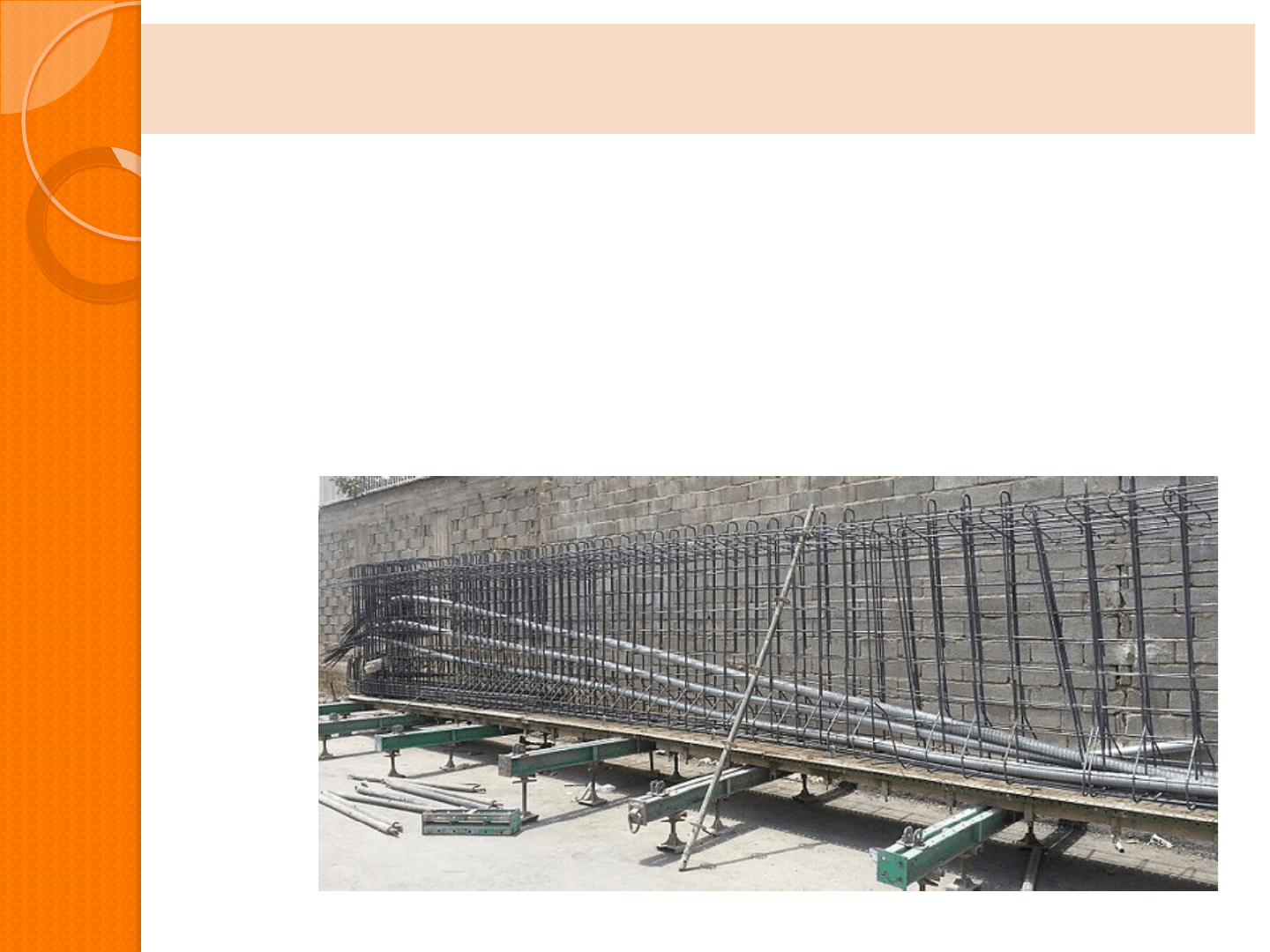

Postesado:
Son colocados en los encofrados unos cables de acero al interior de
unos ductos, colocando posteriormente el hormigón. Una vez este
ha fraguado, se tensionan los cables, los cuales pueden deslizarse
dentro de los ductos, con ayuda de unos gatos colocados en los
extremos y que se apoyan sobre el concreto. En seguida, se bloquean
las extremidades y los cables quedan así tensionados.
VIGAS POSTESADAS
