CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.
REPLANTEO
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.
PLANOS DE REPLANTEO
Conjunto de Planos con precisión
métrica y lenguaje técnico de un
proyecto determinado que permiten ser
interpretados por terceros ajenos al
mismo para materializarlo.
DOCUMENTACIÓN TÉCNICA DE OBRA
PLANOS DE REPLANTEO ESC. (1:50) DE:
PLANTAS – CORTES – VISTAS – ESTRUCTURAS
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.
TIPO DE COTAS
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.

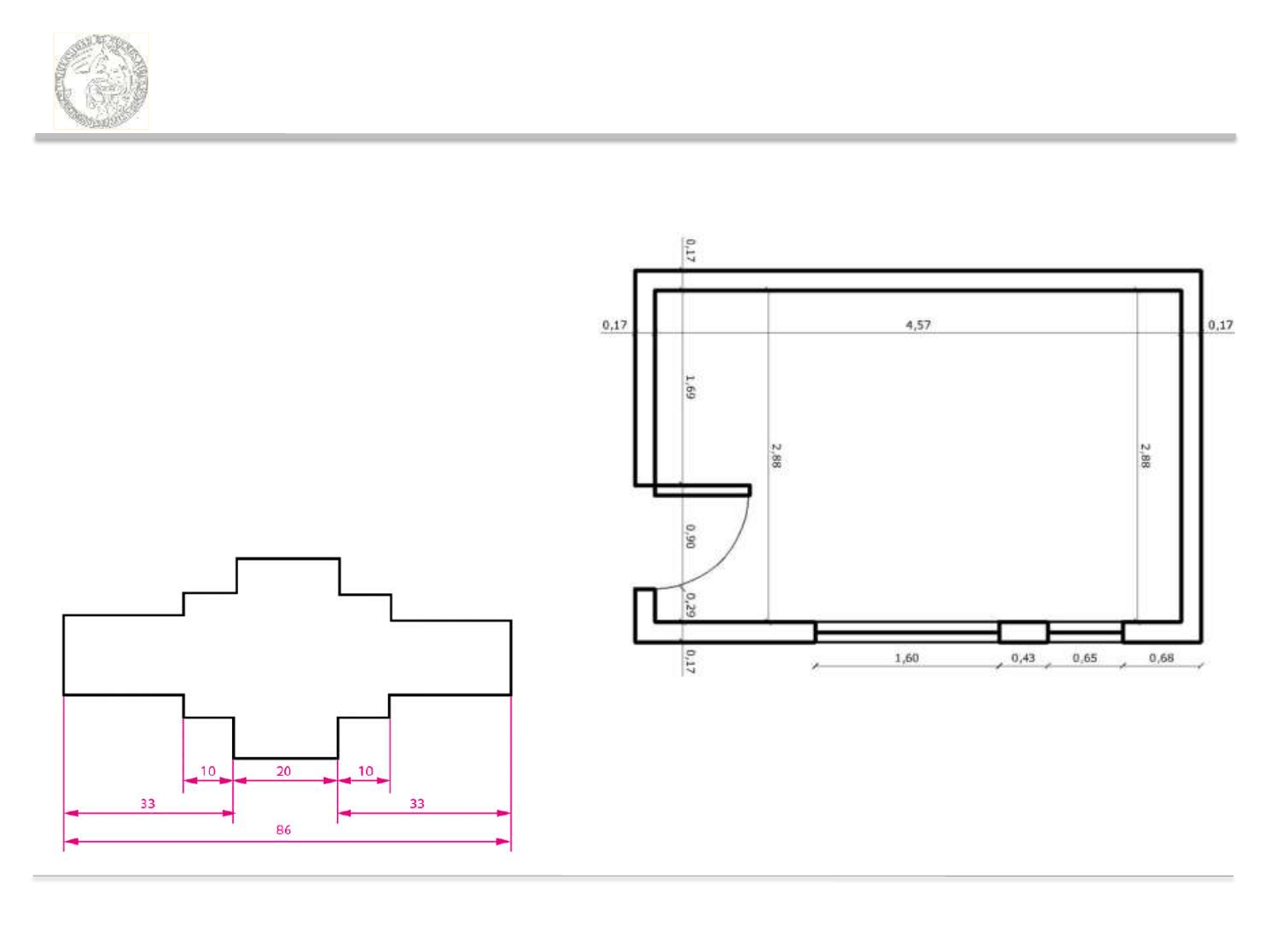

TIPO DE COTAS: Cotas parciales
• Se dibujan como una línea
cruzada por otras más
pequeñas en los extremos que
indican de donde a donde se
está tomando la medida de un
local, muros, columnas, vanos,
carpinterías, etc.
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.

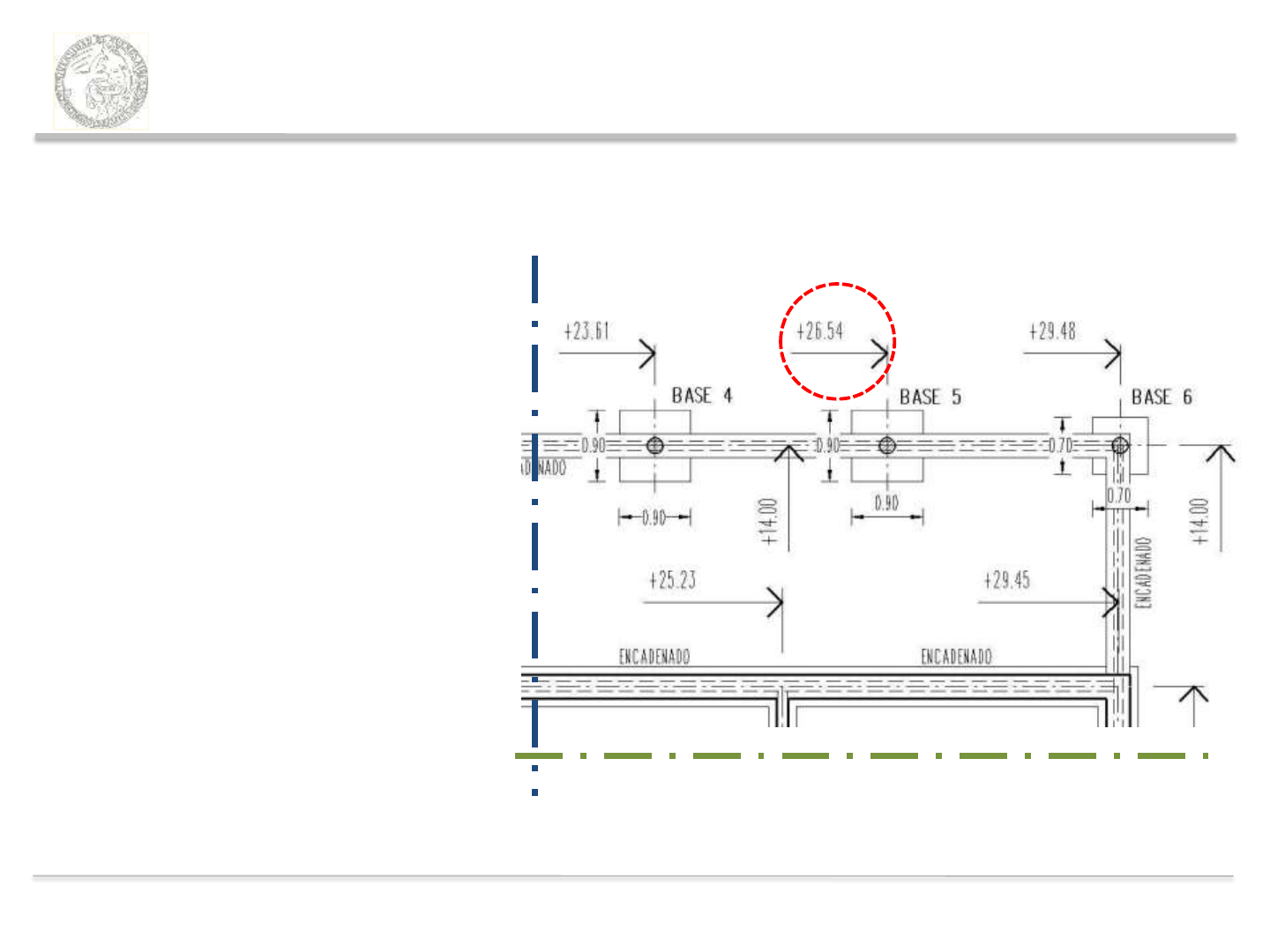

TIPO DE COTAS: Cotas acumuladas
• Se dibujan como flechas con el
número que indica la distancia
(magnitud).
• Indican la posición de cada
elemento a construir dentro del
terreno respecto a los ejes
denominados
“Ejes de
Replanteo” (líneas de referencia
donde su valor métrico es 0,00).
• Todas las cotas acumuladas que
se presentan en la
documentación serán distancias
entre un punto que marque la
cota y el eje correspondiente.
E.R.2
E.R.1
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.

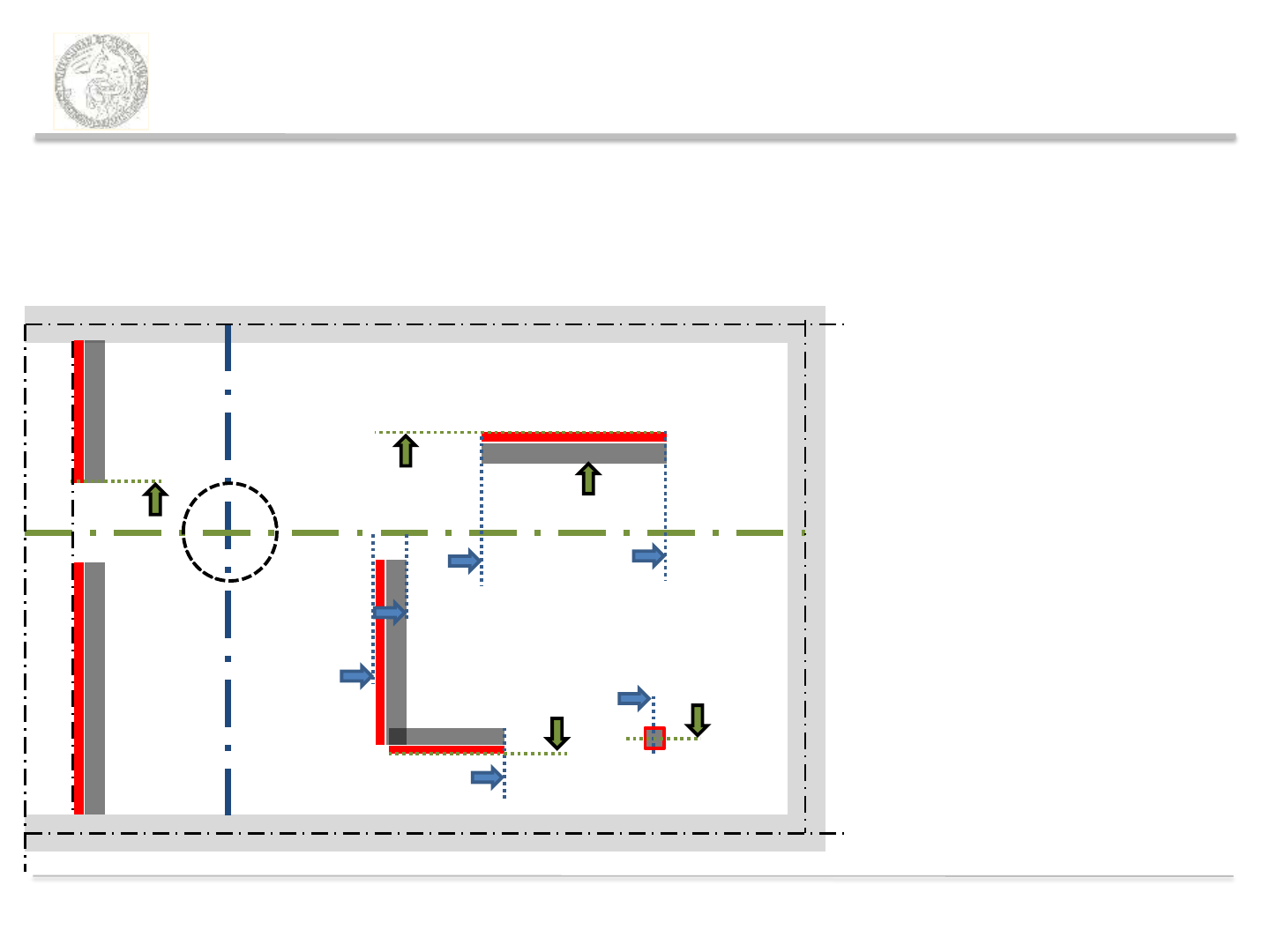

• REFERENCIACIÓN DE
LOS ELEMENTOS:
MUROS A FILOS
COLUMNAS A EJES
E.R. 2
E.R. 1
EDP
EDP
LO
LE
ÁNGULO
TIPO DE COTAS: Cotas acumuladas
MURO
MURO
COLUMNA
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.

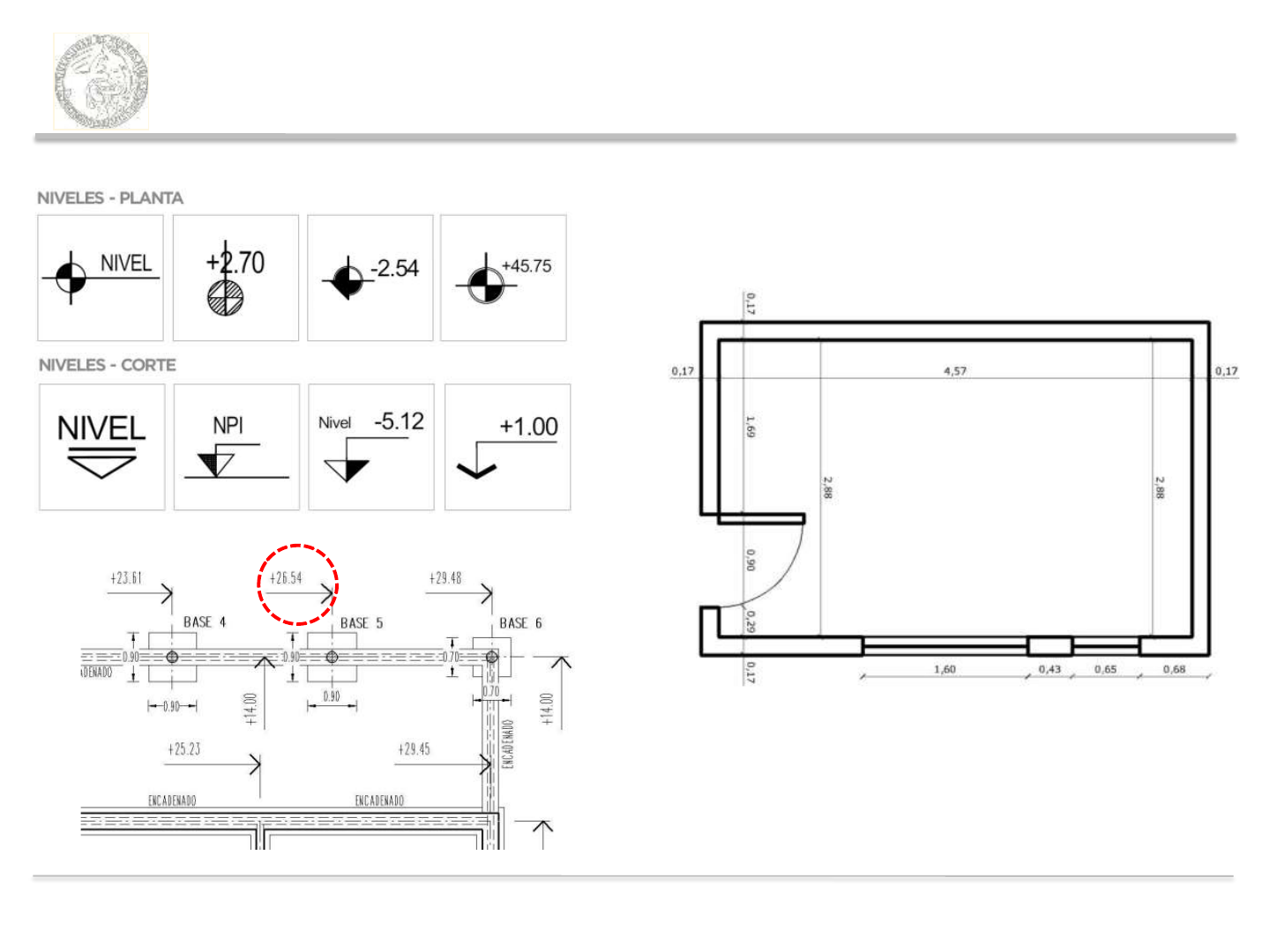

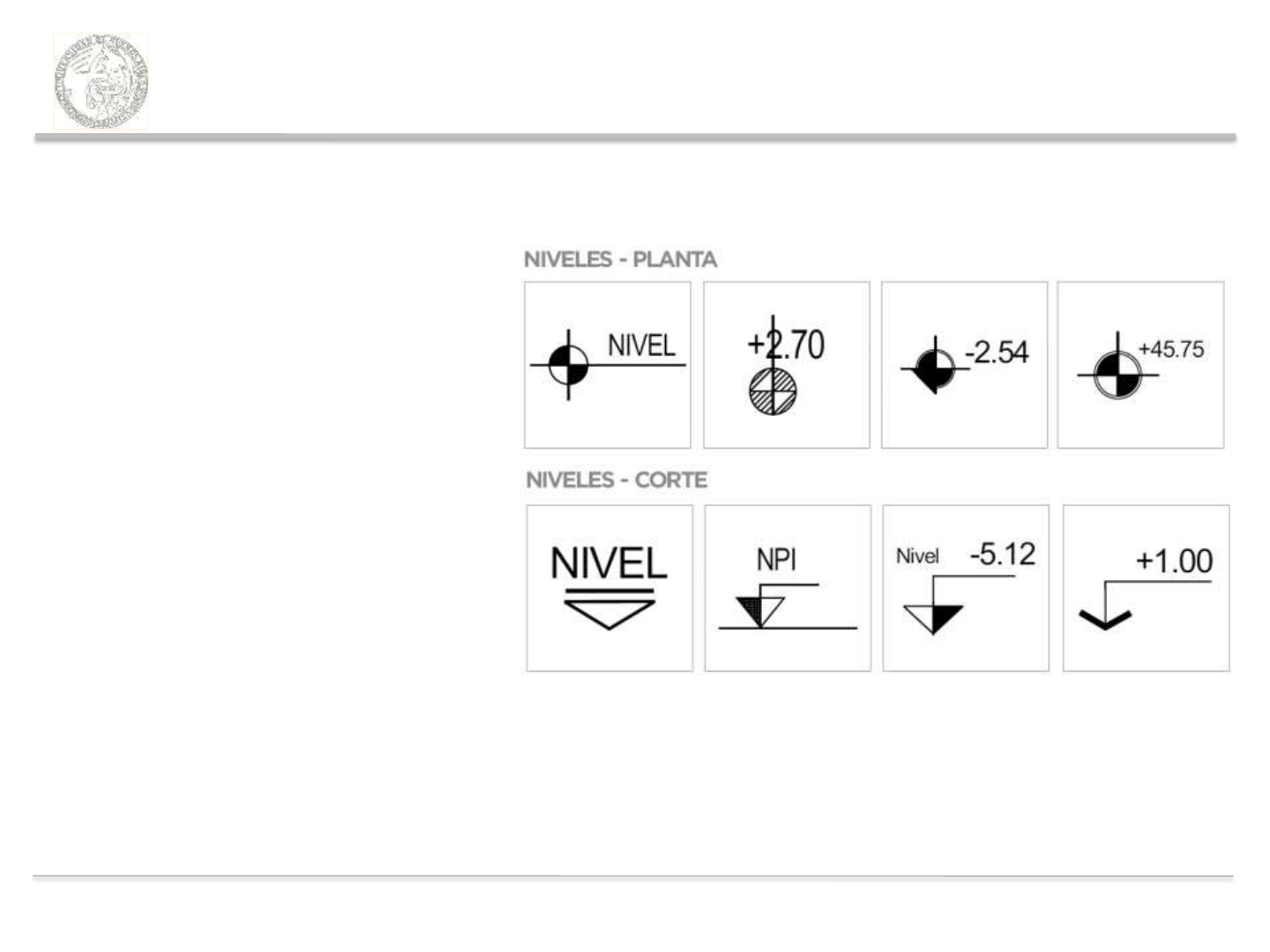

TIPO DE COTAS: Cotas de nivel
• Son un tipo de cota acumulada,
pero en lugar de tomar
distancias horizontales (largo y
ancho de una pared), indica
diferencia de altura (diferencia
de altura entre un piso y otro).
Para esto se indica en el plano
cual es el nivel de referencia
conocido como "el cero-cero".
• Se acotan en planta y en
corte.
Definir Nivel 0,00 en eje de calle o cordón de
vereda (puede variar el punto de referencia)
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.
CONSIDERACIONES A
TENER EN CUENTA
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.
LOS EJES DE PREPLANTEO:
• DEBEN SER POR LO MENOS DOS EJES (X,Y).
• INTERSECCIÓN: 0,00m DESDE DONDE PARTEN TODAS LAS COTAS
ACUMULADAS.
• TRAZA CORRIDA SIN OBSTÁCULOS, QUE TENGA POSIBLE
MATERIALIZACIÓN EN OBRA (SECTORES DE CIRCULACIÓN)
• MARCACIÓN DESTACADA EN EL PLANO Y DESIGNACIÓN (ER1-ER2)
• ACOTADOS A PUNTOS FIJOS (L.O. y E.D.P.). MEDIDA: NÚMERO ENTERO
• PARALELOS A EDP, L.O., L.F.I. O DIRECCIÓN PREDOMINANTE DEL EDIFICIO.
• NO TENER DIRECCIÓN COINCIDENTE CON MUROS O TABIQUES.
• NO PASAR POR SUPERFICIES INACCESIBLES DURANTE LA OBRA COMO
PATIOS DE AIRE-LUZ, RETIROS REGLAMENTARIOS, HUECOS DE
ASCENSORES, ETC.
REPLANTEO: CONSIDERACIONES
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.
REPLANTEO: CONSIDERACIONES
• TERRENO: DIMENSIONES, ÁNGULOS, L.O., L.E., L.F.I., L.I.B., E.D.P.
• COTAS PARCIALES Y ACUMULADAS (CON DOS DECIMALES - 0,00)
• NIVELES RESPECTO DEL 0,00m
• PROYECCIONES: VIGAS, VOLADIZOS, ETC.
• INDICACIÓN DE VACÍOS.
• INDICACIÓN DE DESNIVELES.
• LOCALES:
DENOMINACIÓN, NUMERACIÓN, COTA PARCIAL ANCHO Y
LARGO.
• ESCALERAS: SENTIDO ASCENDENTE NUMERACIÓN DE
ESCALONES.
• JUNTAS DE DILATACIÓN DE SOLADO EXTERIOR.
• CONDUCTOS DE VENTILACIÓN EN BAÑOS.
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.
• CARPINTERÍAS: PLANILLA DE CARPINTERÍAS, FORMAS DE ABRIR,
ACOTACIÓN A EJE/FILO Y DESCRIPCIÓN, NÚMERO DE
CARPINTERÍA.
• REPRESENTACIÓN DE TIPO DE SOLADO.
• EQUIPAMIENTO: FIJO (ARTÍCULOS SANITARIOS) Y MÓVILES.
• ESTRUCTURA:
COLUMNAS Y TABIQUES, FILOS.
• INDICACIÓN DE ALTURAS, BARANDAS-MUROS BAJOS.
• INSTALACIONES CLOACALES:
CÁMARA DE INSPECCIÓN.
• INSTALACIÓN PLUVIAL: EMB/BDA, PAÑOS, LÍNEAS DIVISORIAS DE
AGUA, PENDIENTES.
• INSTALACIONES SANITARIAS: TR – TB MATERIALES, CAPACIDAD.
REPLANTEO: CONSIDERACIONES
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.
CORTES:
• DISTANCIA ENTRE SOLADOS.
• ESPESOR DE ENTREPISOS.
• NIVEL DE CADA PLANTA.
• FUNDACIÓN: INDICACIÓN Y NIVEL.
FACHADAS:
• TERMINACIONES SUPERFICIALES.
• ALTURA TOTAL.
• DIMENSIONES DE VANOS.
REPLANTEO: CONSIDERACIONES
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.

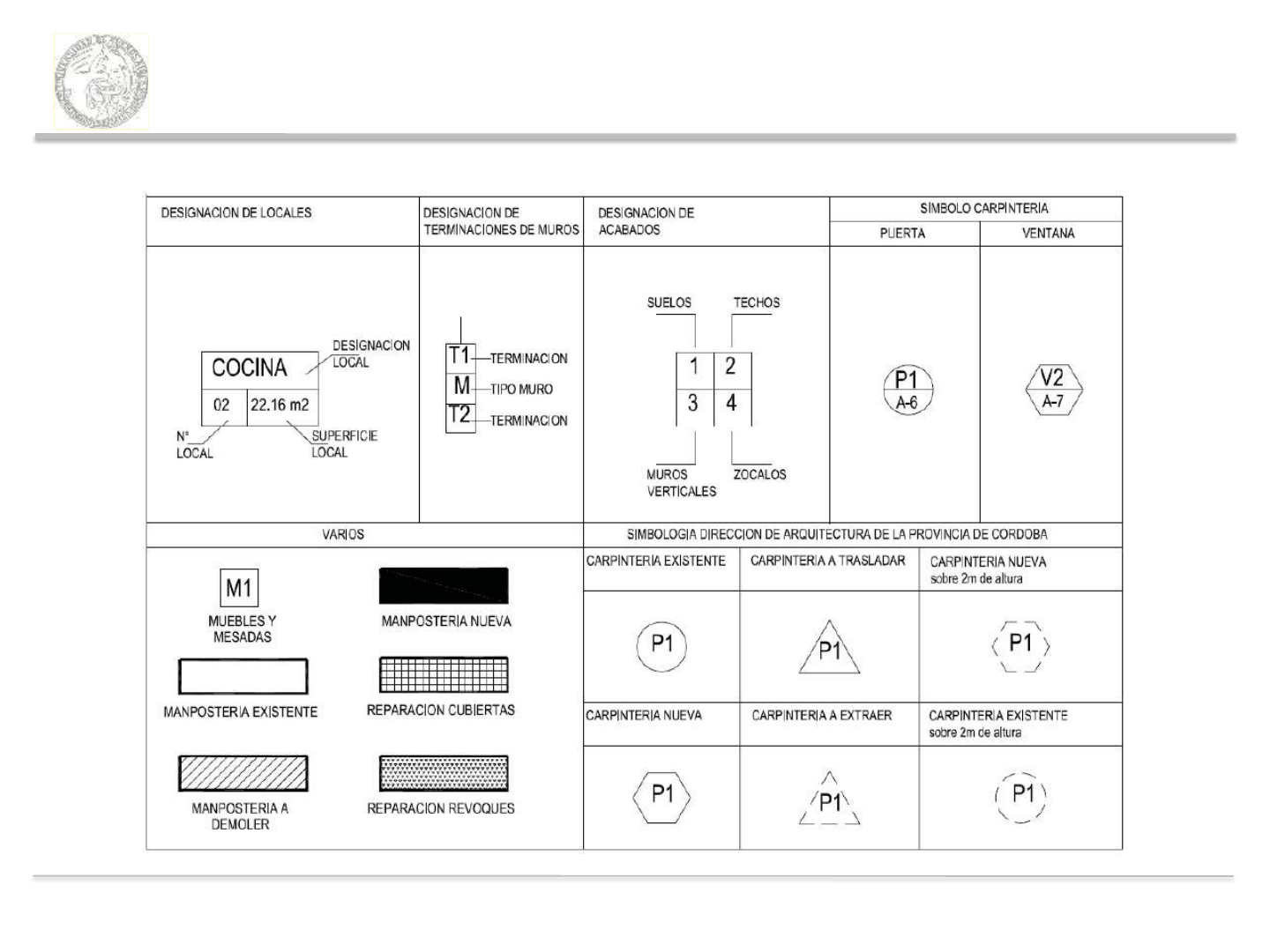

PLANO DE REPLANTEO: SIMBOLOGÍA
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.
PLANO DE REPLANTEO: MEDICIONES
CATEDRA BONESANA C.I. PROFESOR ADJUNTO: Arq. LAURA POLTTI
Universidad de Buenos Aires
Facultad de Arquitectura Diseño y Urbanismo
UBA-FADU.

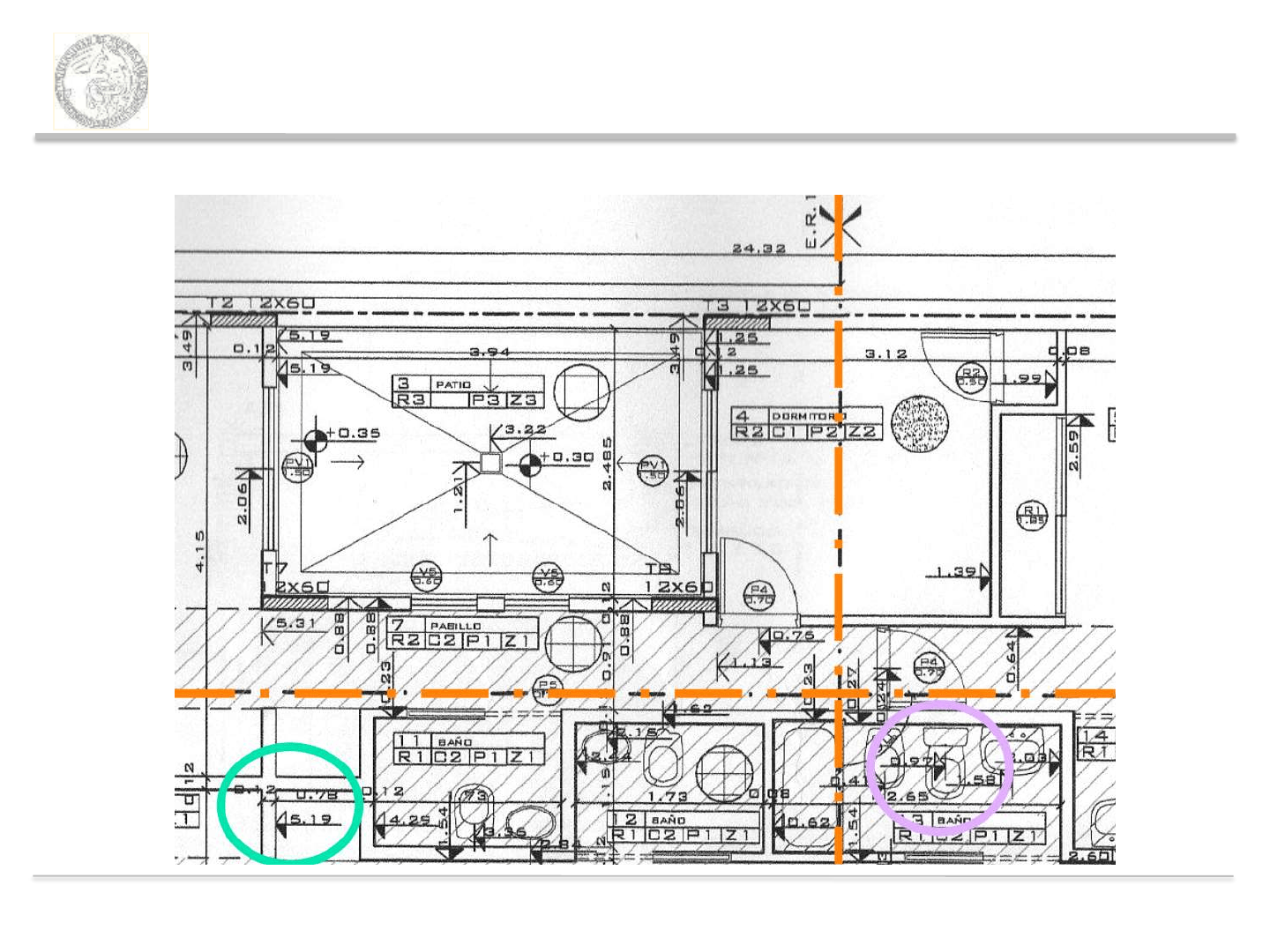

PLANO DE REPLANTEO: EJEMPLO
