CONSTRUCCIONES DOS B
MATERIA CORDOBA
12

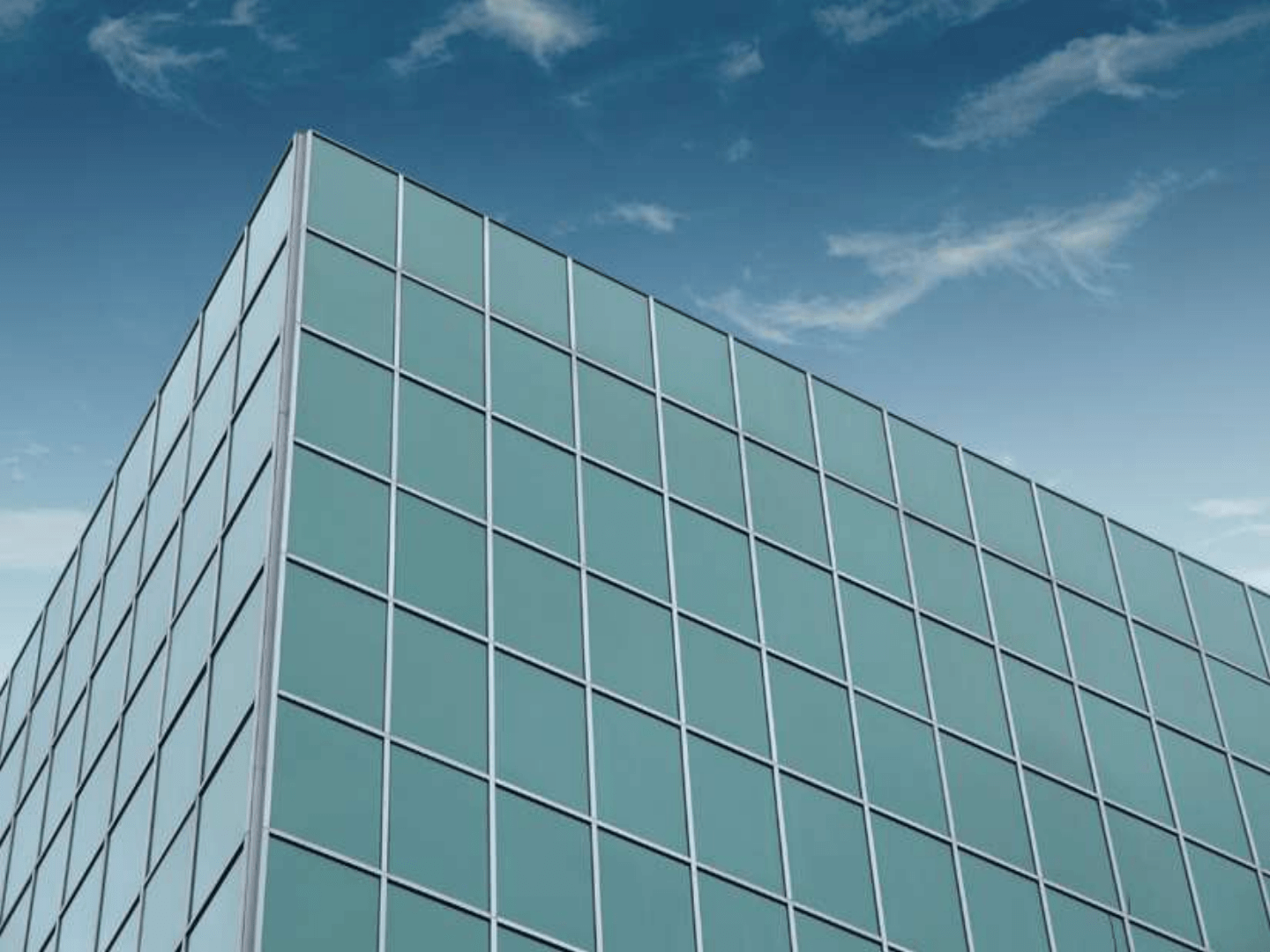

MURO CORTINA / SISTEMAS DE
ACRISTALAMIENTO CONTINUO

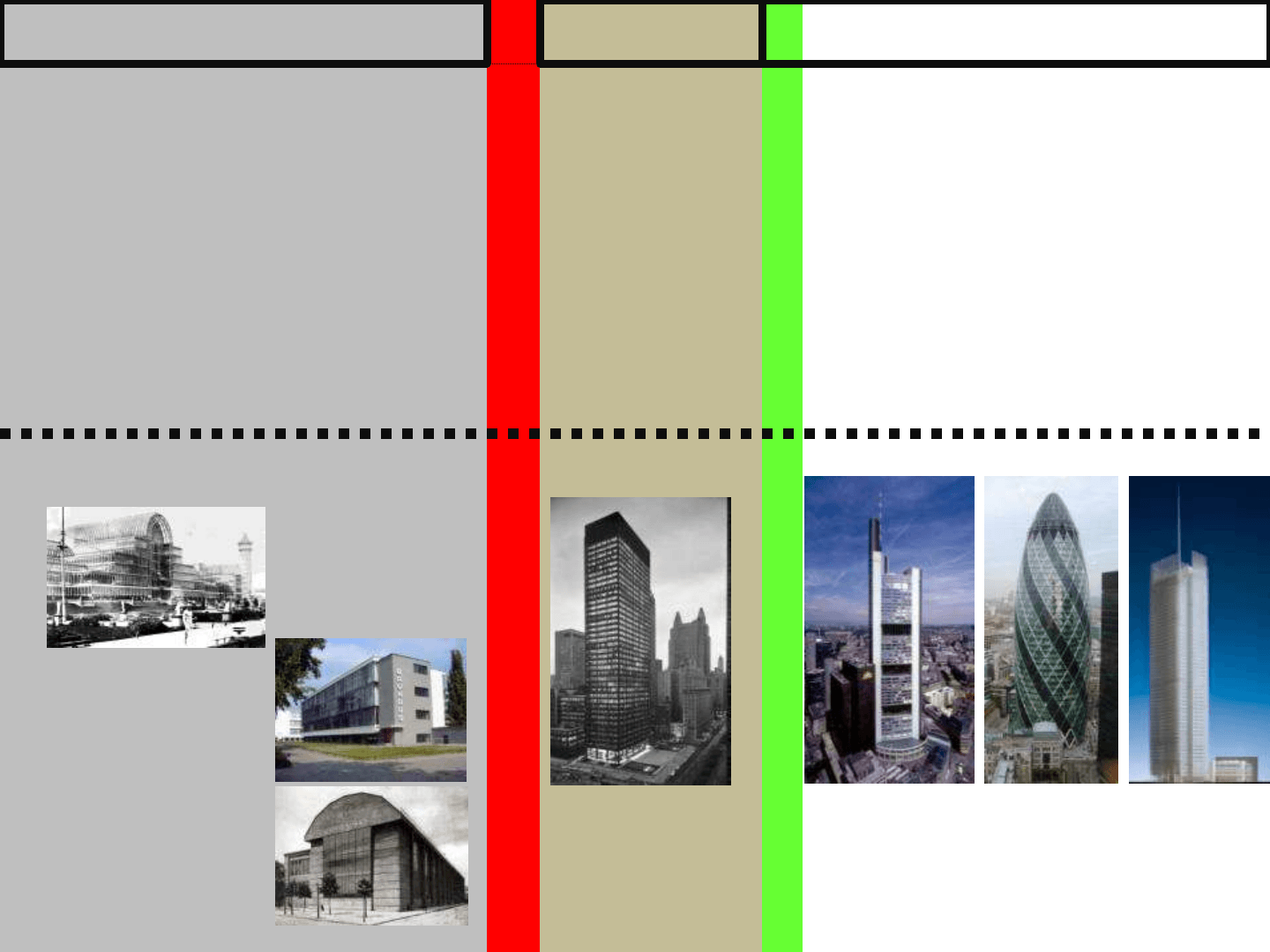

EVOLUCION HISTORICA DEL MURO CORTINA
ARQUITECTURA DE
HIERRO Y CRISTAL
TORRE TERCIARIA 2
•DEZPLAZAMIENTO
DEL NUCLEO
CENTRAL AL BORDE
VENTILACION
NATURAL
ATRIOS Y PATIOS
EL MOVIMIENTO
MODERNO
TURBINAS AEG /
BHERENS 1909
FABRICA FAGUS /
GROPIUS 1911
LA BAUHAUS 1933
EL PABELLON SUIZO1933
LE CORBISIER
CRISTAL PALACE 1851
S E G U N D A G U E R R A M U N D I A L
C R I S I S E N E R G E T I C A
LA TORRE TERCIARIA
MURO CORTINA
CONTINUO Y EXT. A LA
ESTRUCTURA.
A-A + VIDRIOS
TONALIZADOS
INDIFERENTE AL CLIMA.
AVANCES TECNOLOGICOS
•DESARROLLO INDUSTRIALIZACION
EN LA CONSTRUCCION)
•ASCENSOR
•(OTIS 1880 Y SIEMENS 1887)
•AVANCES EN
TELECOMUNICACIONES
•EL DESARROLLO DE LOS MOTORES
ELECTRICOS
•SISTEMAS DE VENTILACION Y AIRE
ACONDICIONADO
•AGUA CORRIENTE
•INODORO COM SIFON HIDRAULICO
1850 1900 1930
1950
1970 1960
A. TECNOLOGICO
•VIDRIO
CONTROL DE
RADIACIONES
VIDRIOS DOBLES
•POLIMEROS
GOMAS
PLASTICOS
ADHESIVOS
•ALUMINIO
EXTRUSIONES
MENOR PESO
MAYOR PRESICION
A. TECN.
•VIDRIO
TEMPLADOS
LAMINADOS
LOW –E
ESPECULARES
•POLIMEROS
SILICONAS
ESTRUCTURALES
ANCLAJES POR
BOTONES
MONTAJES EN
SUSPENCION
1980 1990
SEAGRAM BUILDING
1957 M.VAN DER ROHE
Commerzbank
1994 FOSTER
Swiss Re 2004 FOSTER
2000
2010
A. DISEÑO
SE INCORPORAN
PARASOLES
BRISE SOLEIL
MUROS
NEUTRALIZANTES
MUROS
CORTINAS
Intregrados junto
a la estructura y a
las instalaciones
como
determinantes de
la arquitectura
A. TECN.
•VIDRIO
ELECTROCROMATICOS
PANELES
FOTOVOLTAICOS
•POLIMEROS
SILICONAS
ESTRUCTURALES
NEW YORK TIMES
PIANO 2007
PRISMA
ORIENTADO
MURO
NEUTRALIZANTE
G E N E S I S 1RA GENERACION
2DA, 3RA, 4TA... GENERACIONES
C IIB 2013

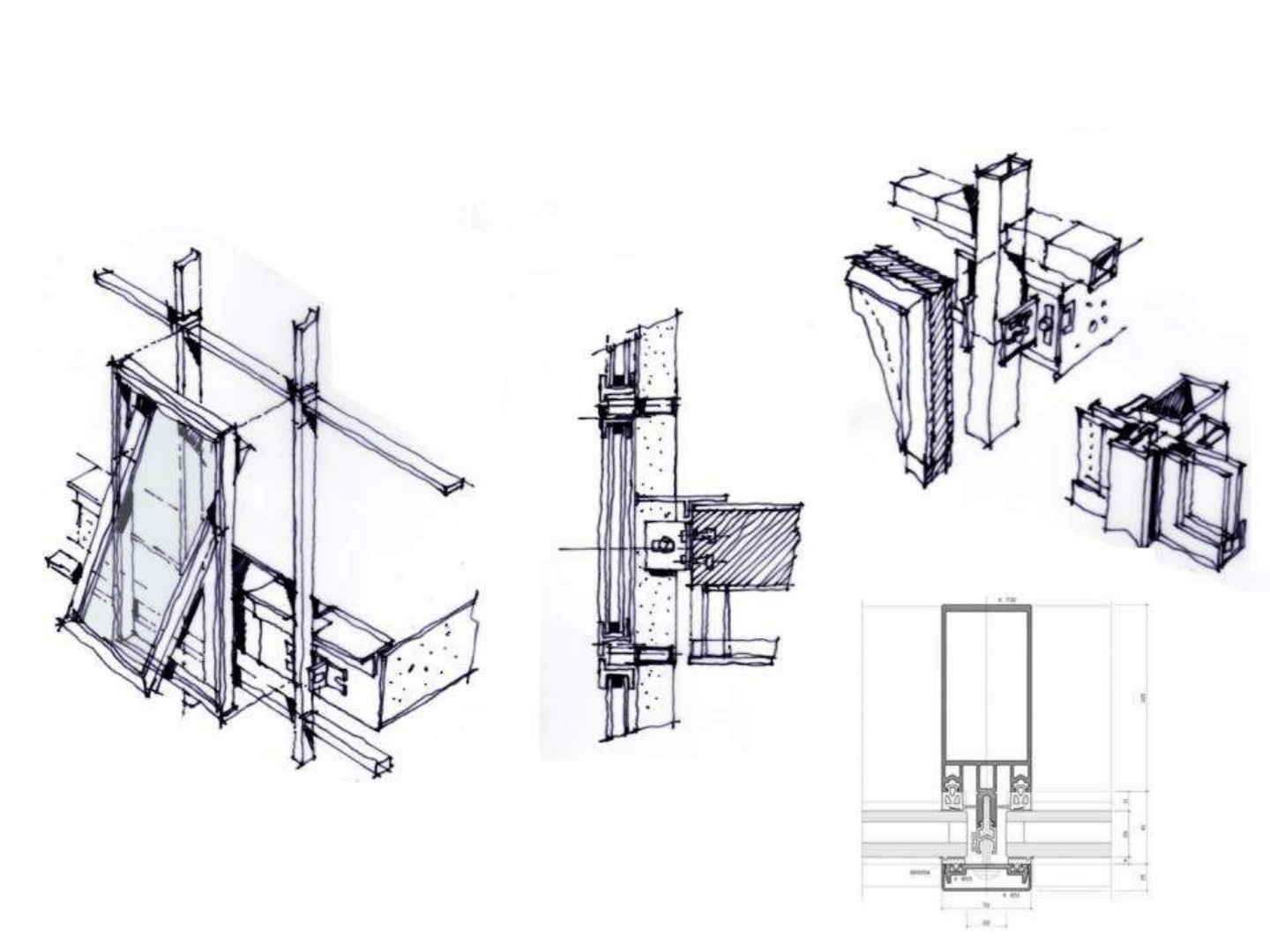

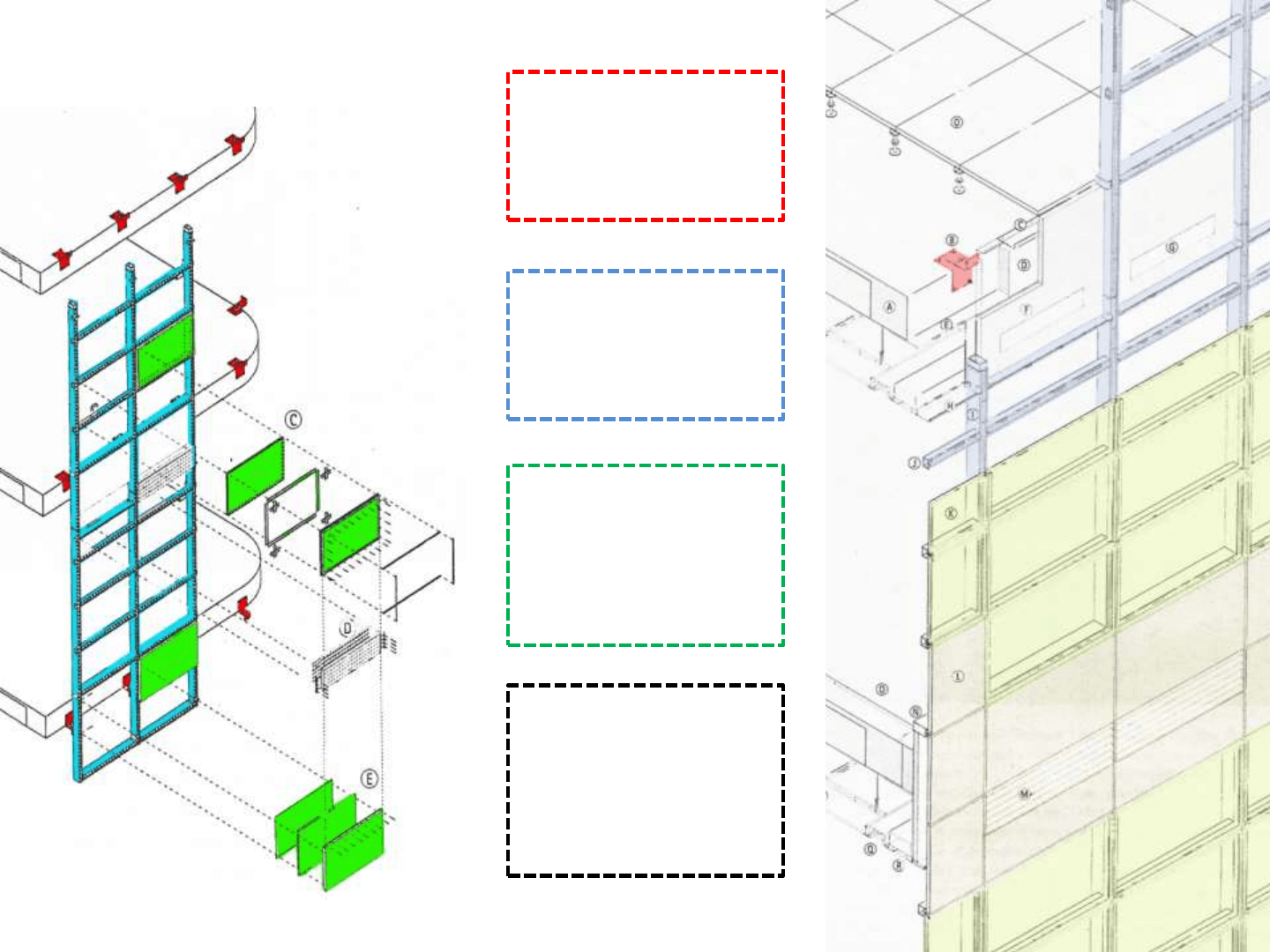

ELEMENTOS DEL SISTEMA
.
TRANSICION A LA
ESTRUCTURA DEL
EDIFICIO.
.
ESTRUCTURA
PROPIA O RETICULA
(Montantes y
travesaños )
.
PANELES DE
CERRAMIENTO FIJOS
Y PRACTICABLES
Paneles de vidrio
Paneles opacos
.
COMPLEMENTOS
Elementos de
Fijacion y juntas
Herrajes.
Aislaciones
C IIB 2013

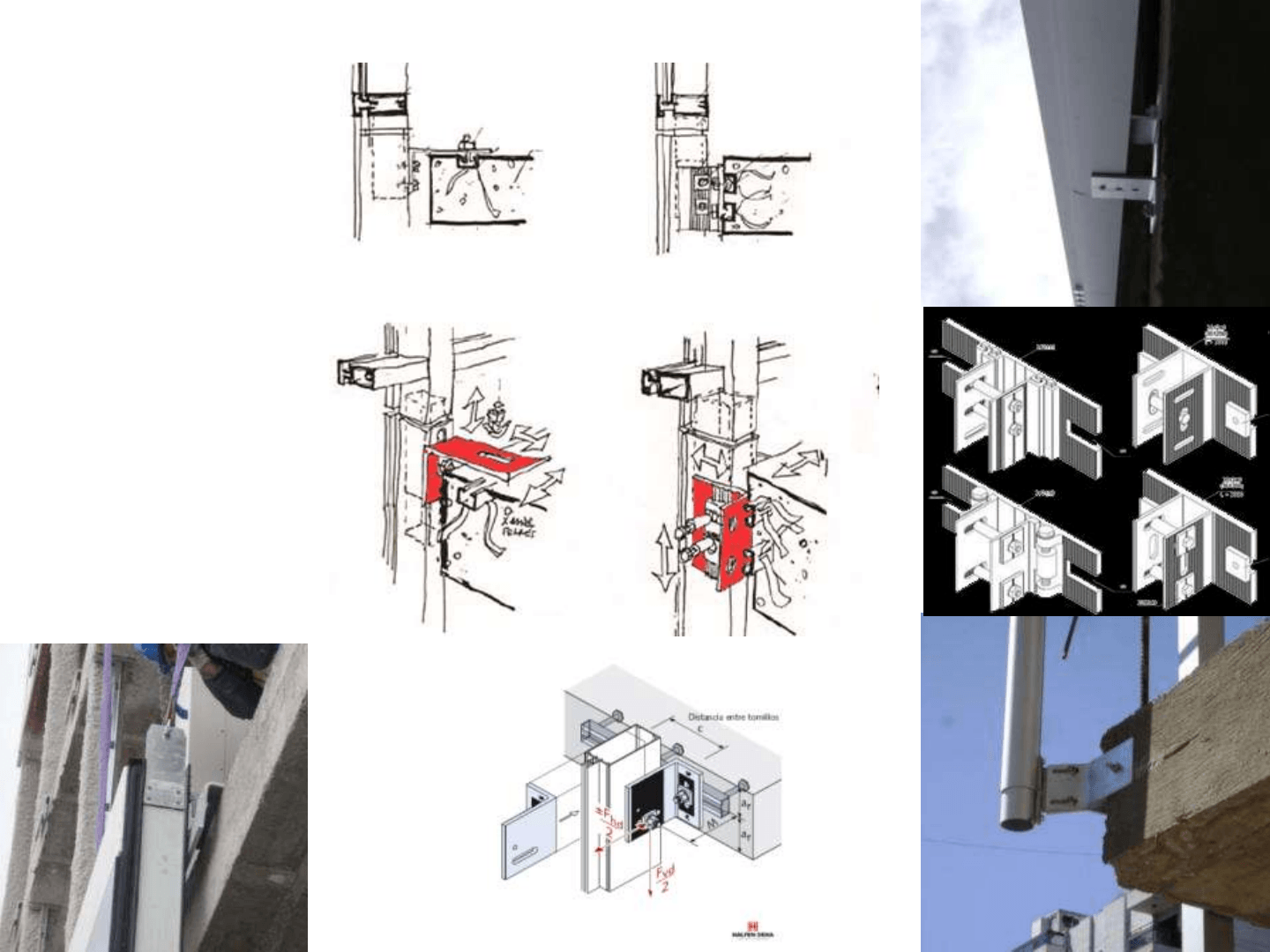

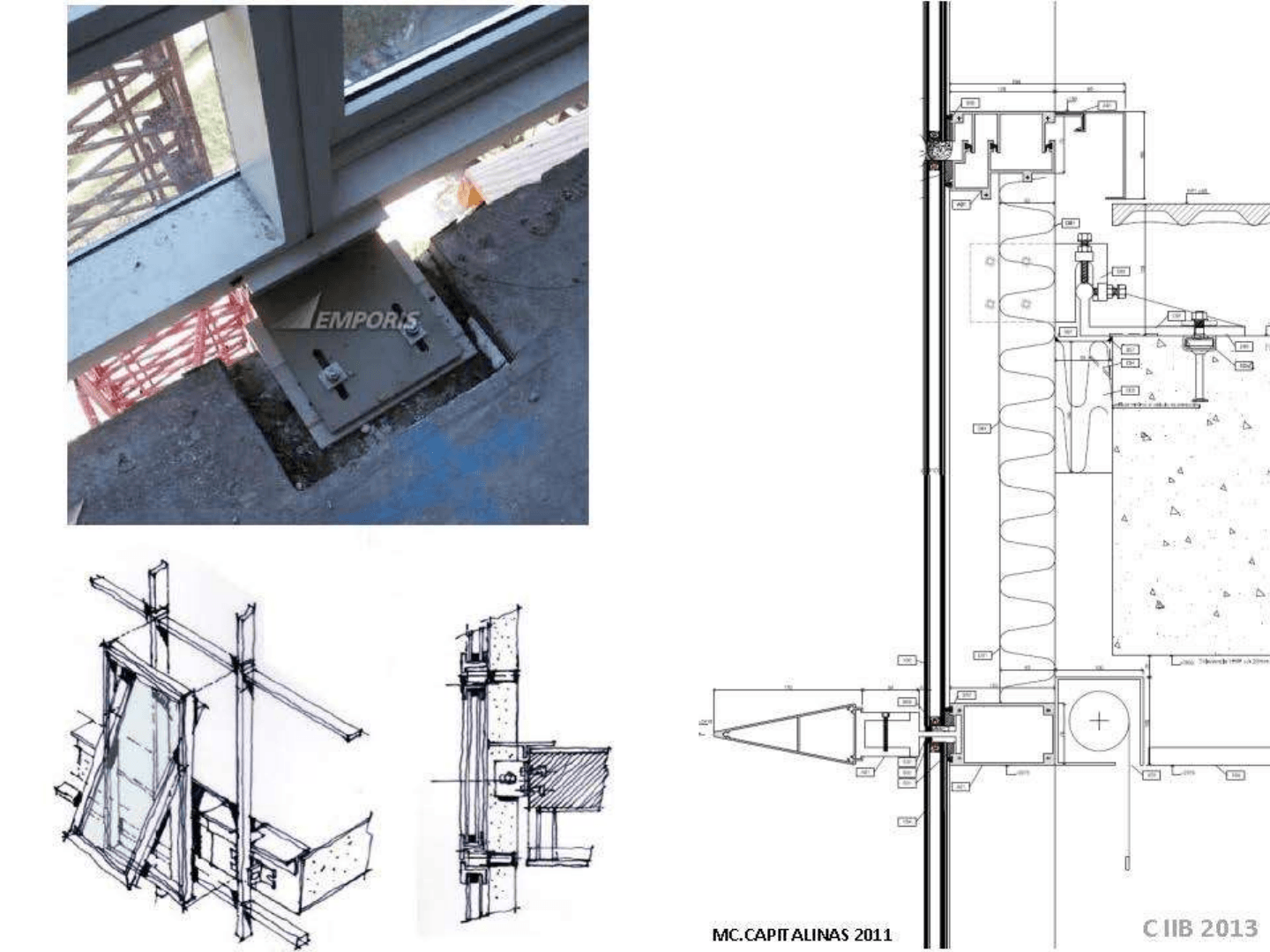

TRANSICIONES / ANCLAJES
.
FRENTE LOSAS
SUPERIOR
.
FRENTE LOSAS
FRONTAL
.

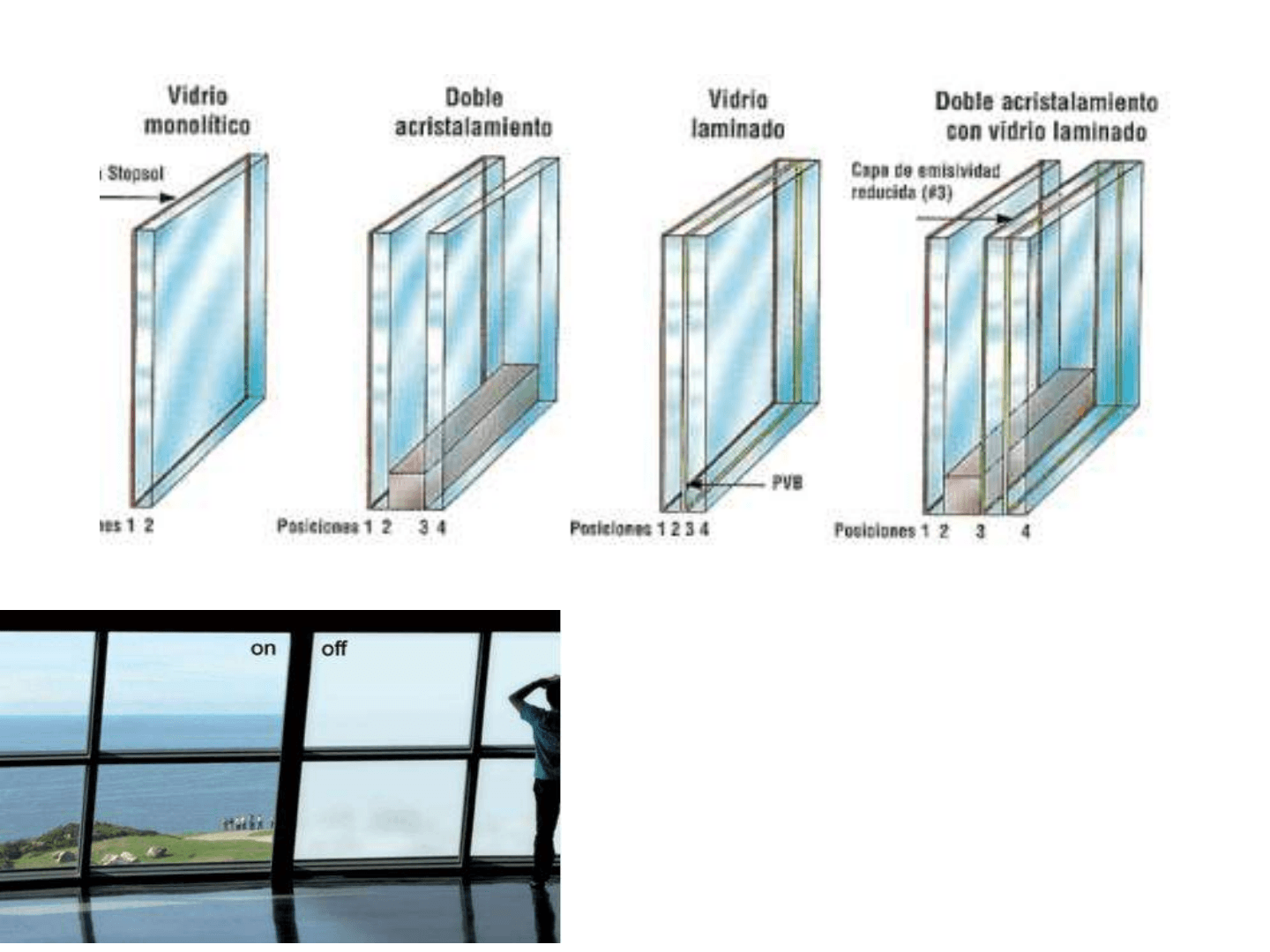

TECNOLOGIA DEL VIDRIO
VIDRIO FLOAT
VIDRIO LAMINADO
VIDRIO TEMPLADO
VIDRIOS TONALIZADOS
VIDRIOS CON LAMINA REFLECTIVA
VIDRIO CON BAJA EMISIVIDAD (LOW E)
DOBLE VIDRIADO HERMETICO AL VACIO O CON GAS
TRIPLE VIDRIADO HERMETICO AL VACIO O CON GAS
VIDRIOS ELECTRO CROMATICOS

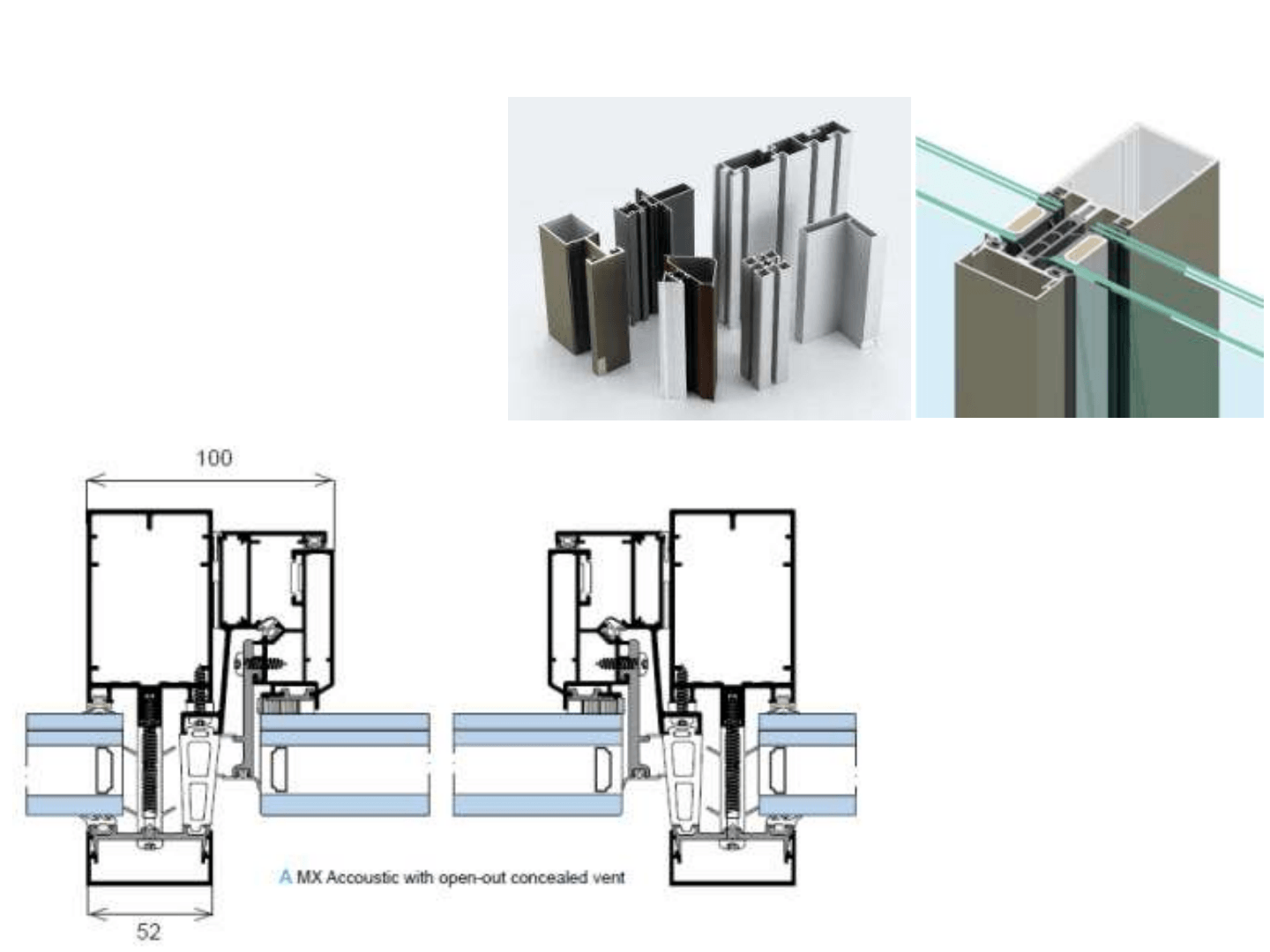

TECNOLOGIA DEL ALUMINIO
EXTRUIDOS
SILICONA ESTRUCTURAL
SILICONA DE ESTANQUEIDAD

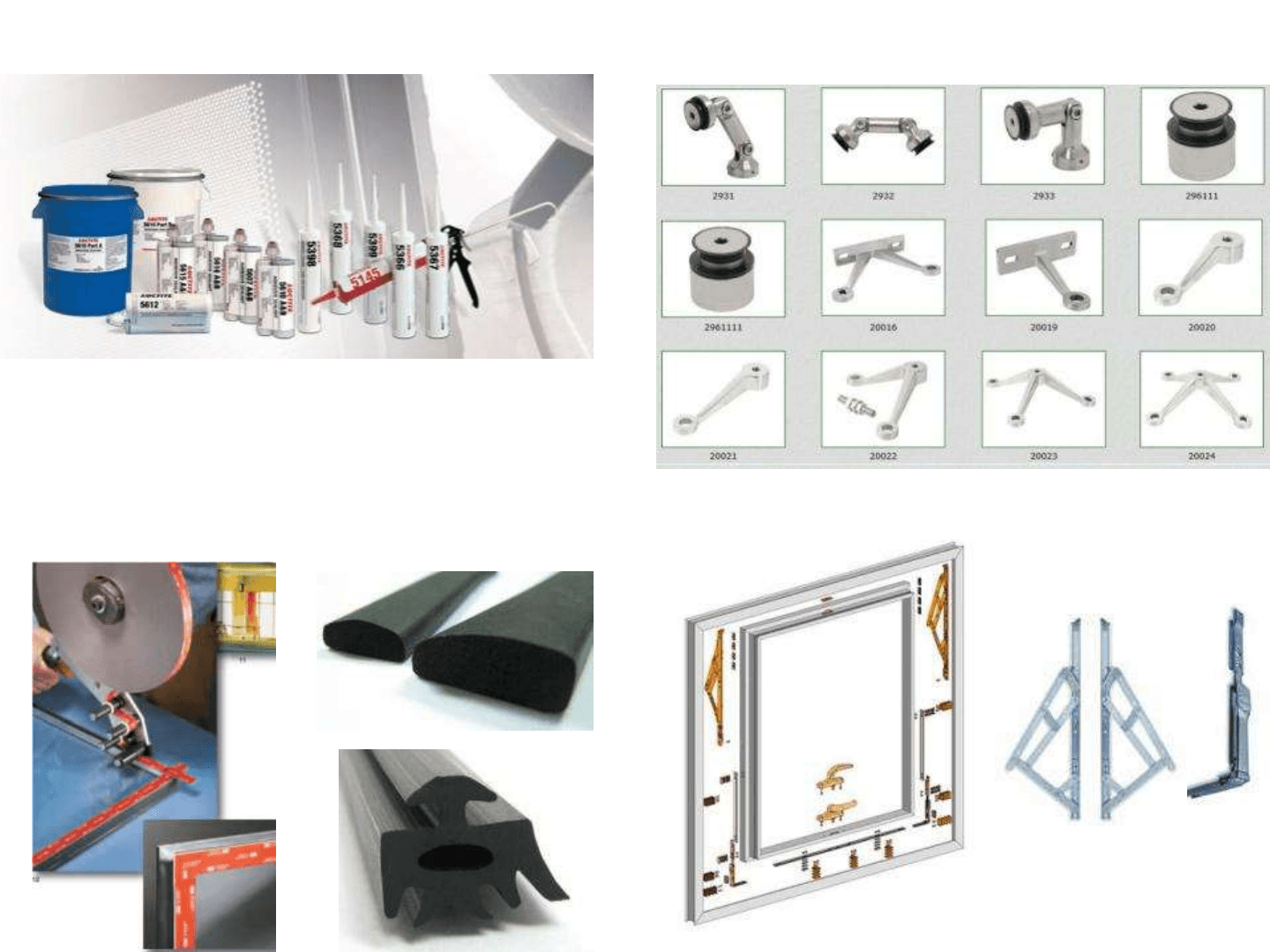

PRODUCTOS COMPLEMENTARIOS
CINTA ESTRUCTURAL VHB (very high bond)
BURLETES DE NEOPRENO
TECNOLOGIA DE POLIMEROS HERRAJES Y FIJACIONES

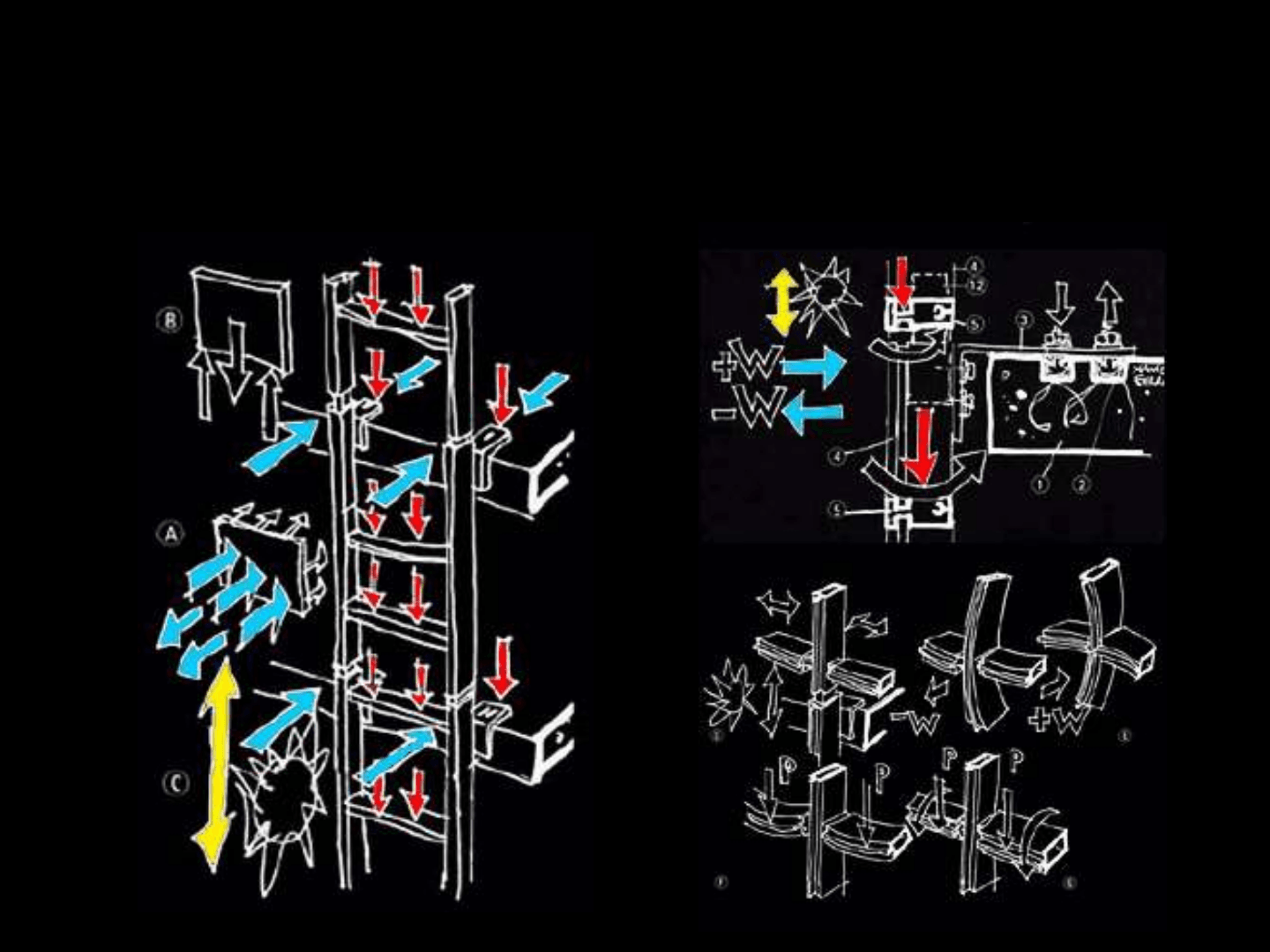

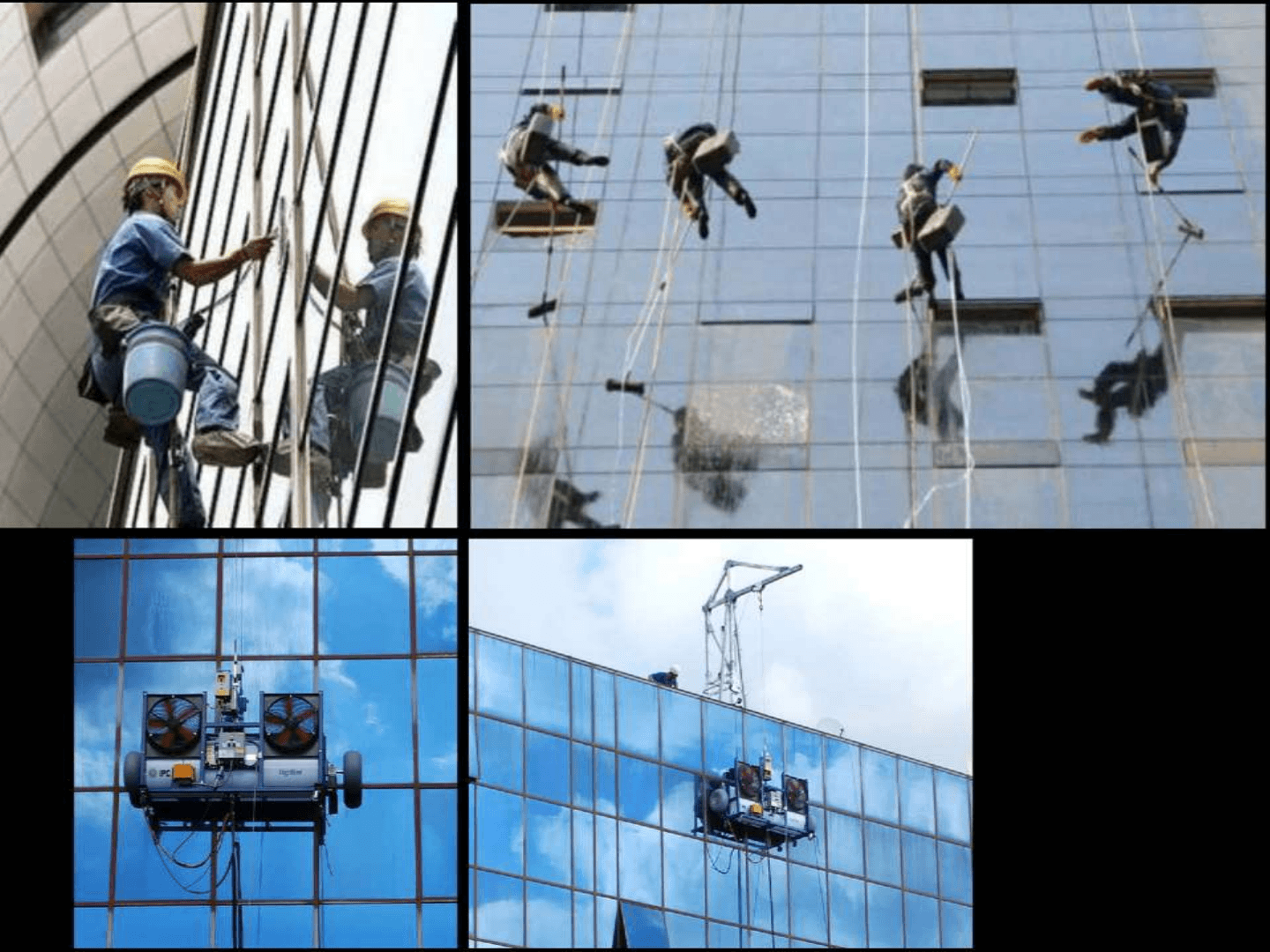

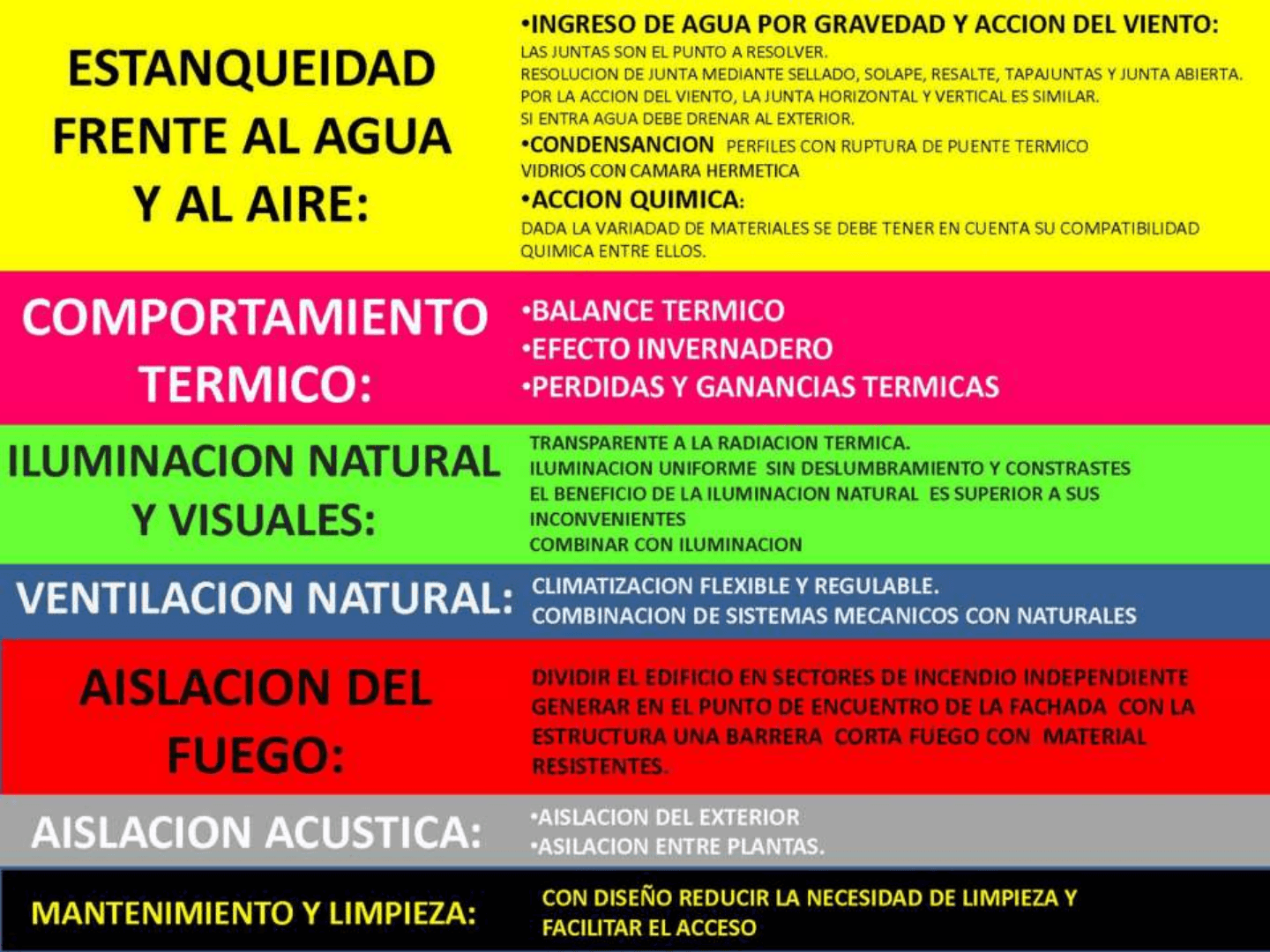

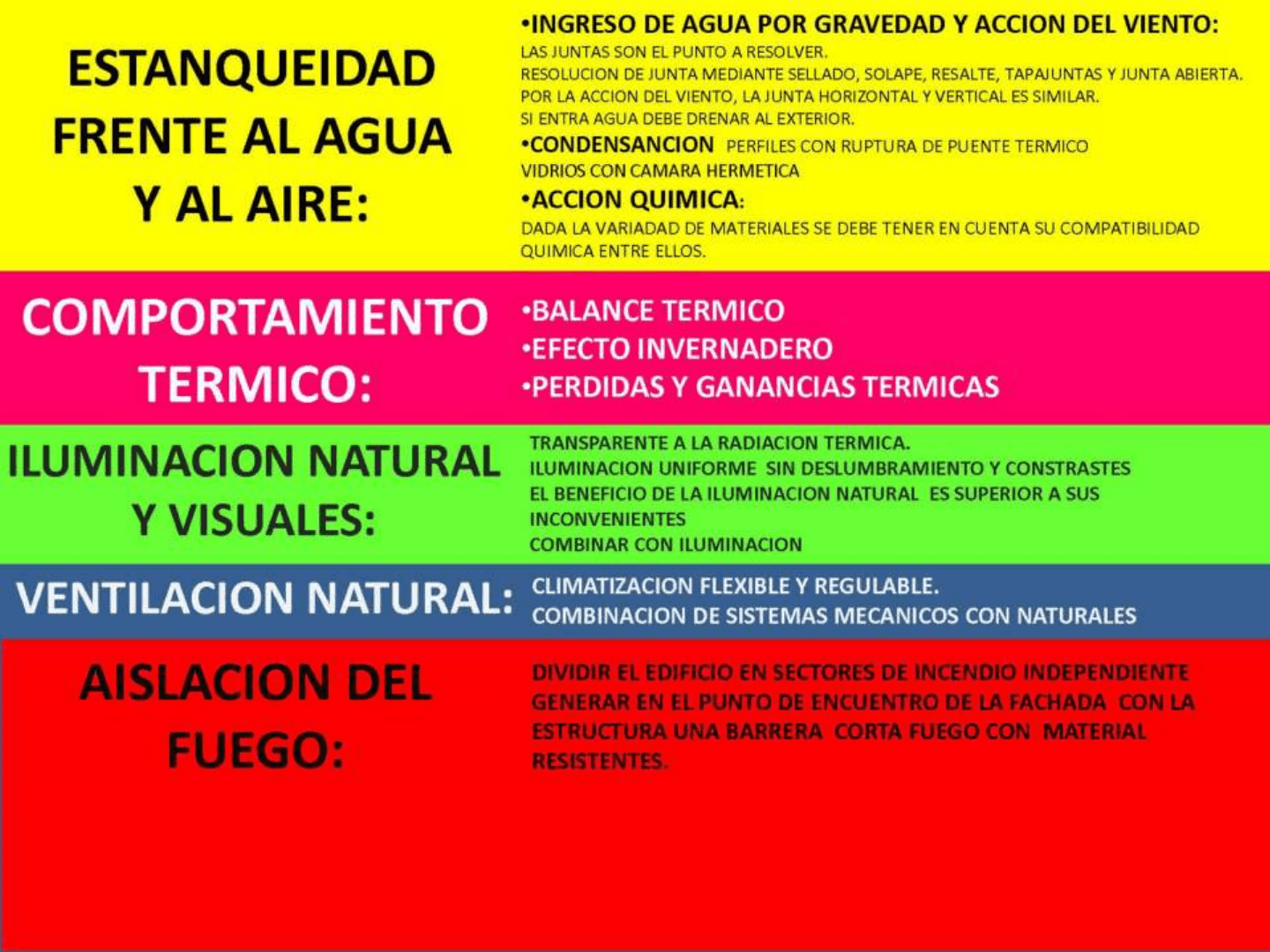

COMPORTAMIENTO ESTRUCTURAL:
•SISTEMA AUTOPORTANTE CAPAZ DE RESISTIR FUERZAS DE VIENTO , MOVIMIENTOS TERMICOS Y SISMICOS CONFORMADA
POR MONTANTES Y TRAVESAÑOS (RETICULA) QUE SOSTIENEN PANELES DE VIDRIO Y/O PANELES OPACOS DE PIEDRA O
ALUMINIO Y QUE TRASNFIEREN EL PESO PRÓPIO A LA ESTRUCTURA DEL EDIFICIO MEDIANTE LOS ANCLAJES.
A- SISTEMA STICK ENCAPSULADO
CONSTRUCCIONES IIB
SISTEMA STICK ENCAPSULADO
Sistema de muro cortina tradicional, basado en una estructura interna de columnas y travesaños. En este sistema el acristalamiento se
realiza mediante un perfil presor que fija el vidrio a la estructura portante. Sobre este perfil presor se coloca una tapa embellecedora exterior,
tanto horizontal como vertical.
Este sistema está diseñado para ser armado y acristalado en obra , es flexible y permite mayores tolerancias en la obra gruesa y cambiar
cualquier pieza de la estructura sin desmontar una gran sección de ella.

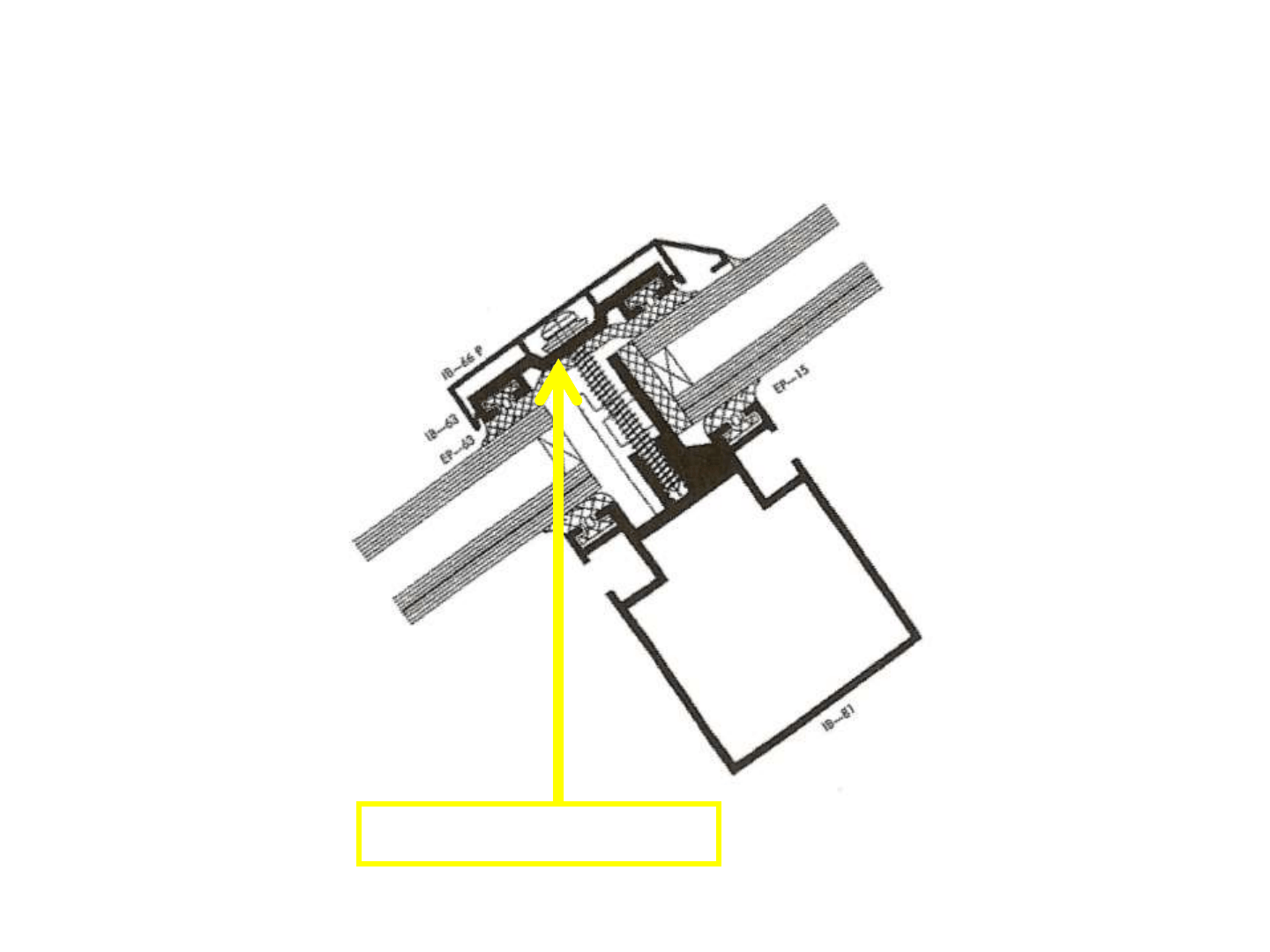

SUJECION LINEAL MECANICO
CONSTRUCCIONES IIB
SISTEMA STICK ENCAPSULADO
Sistema de muro cortina tradicional, basado en una estructura interna de columnas y travesaños. En este sistema el acristalamiento se
realiza mediante un perfil presor que fija el vidrio a la estructura portante. Sobre este perfil presor se coloca una tapa embellecedora exterior,
tanto horizontal como vertical.
Este sistema está diseñado para ser armado y acristalado en obra , es flexible y permite mayores tolerancias en la obra gruesa y cambiar
cualquier pieza de la estructura sin desmontar una gran sección de ella.
SUJECION LINEAL MECANICO
JUNQUILLO DE FIJACIÓN
