“NORMAS Y CONVENCIONES EN LA REPRESENTACIÓN DE
ESTRUCTURAS”
Ingeniera Civil.
Cecilia María Nicasio.
Córdoba
Profesora Adjunta Arquitectura VI-Asesor Diseño Estructural. Facultad de
Arquitectura, Urbanismo y Diseño. Universidad Nacional de Córdoba.
Profesora Adjunta Tecnología V y VI –(Estructuras de Grandes Luces). Facultad de
Arquitectura. Universidad Blas Pascal.
Profesora Adjunta Representación Asistida. Facultad de Ciencias Exactas Físicas y
Naturales. Universidad Nacional de Córdoba.
RESUMEN
En la actualidad, el intercambio de información entre estudios de ingeniería y
arquitectura, se materializa a través de archivos realizados con programas de diseño
asistido y programas de cálculo estructural, siendo la base de un sistema de
comunicación durante el proceso de diseño en obras de variada complejidad,
El diseño y cálculo de estructuras de hormigón requiere de códigos, normas y
símbolos de representación propios que hoy deben ser acordados por los
profesionales que intervienen en el desarrollo de un proyecto de ingeniería y
arquitectura debido a la ausencia de una norma que unifique la representación
grafica. Actualmente se toman, en lo posible, las normas del Dibujo Mecánico y en
algunos casos se emplean métodos o procedimientos propios no normalizados pero
sancionados por la práctica profesional y por la experiencia de obra.
En este trabajo se procedió a la recopilación e investigación de normas existentes en
cuanto al dibujo de construcciones, específicamente en planos de estructuras. Del
análisis de las mismas surgen interesantes conclusiones de cómo se aplican los dos
métodos de proyección en las áreas de arquitectura e ingeniería, sobre todo a nivel
de enseñanza.
A partir de la propia experiencia profesional y docente en el cálculo estructural y en
el área de representación asistida, se propone establecer desde el inicio una clara
organización del proceso, pautas y códigos comunes para mejorar resultados en dos
niveles: en la simulación profesional durante el proceso de aprendizaje de futuros
profesionales y en el ejercicio profesional de la ingeniería y arquitectura.
SUMMARY
At present the interchange of information between studies of engineering and
architecture are realised through archives made with programs of design attended
and programs of structural calculation, being the base of a communication system
during the process of design in works of varied complexity,
The design and calculation of concrete structures require of codes, norms and own
symbols of representation that today must be decided by the professionals who take
part in the development of an engineering project and architecture due to the
absence of a norm that unifies the graphic representation. Today it is taken in which
it can the norms of the Mechanical Drawing and in some cases methods or own
procedures not standardized but sanctioned by the professional practice and the
work experience are used.
In this work one came to the compilation and investigation from existing norms as far
as the drawing from constructions, specifically in planes of structures. From the
analysis of the same interesting conclusions of how arise to methods of projection in
the architecture areas and engineering both are applied, mainly concerning
education.
From professional experiences and teaching in the structural calculation and the area
of attended representation, one sets out to establish from the beginning a clear
organization of the process, you rule and codes common to improve results in two
levels: in the professional simulation during the process of learning of professional
futures and in the own exercise of professionals of engineering and architecture.
I.- INTRODUCION
DISEÑO:
Diseño como verbo "diseñar" se refiere al proceso de creación y desarrollo para
producir un nuevo objeto o medio de comunicación (máquina, producto, edificio,
grafismo, etc.) para uso humano.
Diseñar es una compleja, dinámica e intrincada tarea. Es la integración de requisitos
técnicos, sociales y económicos, necesidades biológicas, con efectos psicológicos y
materiales, forma, color, volumen y espacio, todo ello pensado e interrelacionado
con el medio ambiente que rodea a la humanidad.
En todo este arte entra en fundamental papel la representación de los diseños para
la correcta materialización. Lo cual se realiza a través de planos.
PLANOS:
Definición: Los planos son documentos gráficos que definen, completamente, una
obra en conjunto y en sus partes (detalles)
Importancia: la importancia viene por ser un documento contractual (en caso de
contradicción con otros documentos del proyecto prevalece lo de los planos). Nos
define las relaciones dentro de los agentes del proyecto.
MISIÓN DE LOS PLANOS:
Los planos deben definir las formas, dimensiones y características esenciales de los
elementos del proyecto.
Tienen que representar el funcionalismo de todos los elementos que componen el
proyecto, en particular y en conjunto.
Hay que indicar la flexibilidad de las soluciones adoptadas y la posibilidad de
ampliación.
II.- METODOLOGIA
La metodología seguida es el análisis de las distintas normas existentes y la
aplicación a un caso particular desarrollando las distintas situaciones y alternativas
de aplicar uno de los dos métodos de proyección que se considera el más
apropiado, pero dejando la posibilidad de uso de cualquiera de ellos indicando su
simbología en forma correcta en rótulos correspondientes.
III.- DESARROLLO
El Dibujo de Estructuras toma en lo que puede las normas del Dibujo Mecánico y en
algunos casos se emplean métodos o procedimientos propios no normalizados pero
sancionados por la práctica profesional y por la experiencia de obra. En este trabajo
se procedió a la recopilación e investigación de las normas existentes en cuanto al
dibujo de construcciones, específicamente en planos de estructuras de hormigón
armado, de este a modo las normas consultadas fueron:
Normas IRAM 4525-1986 Dibujo de construcción
Normas IRAM 4511-1966 Dibujo de construcción
Normas IRAM 4525-1954 Dibujo de construcción
Normas IRAM 4526-Símbolos convencionales para edificios
Normas IRAM 11535.Elementos de edificios
Normas ISO 2-594-(1972). Métodos de Proyección
Normas UNE 1-132-75(1975). Métodos de Proyección
Del análisis de las mismas podemos decir, que existen dos métodos de proyección
que comúnmente son utilizados en forma indistinta por profesionales de la
arquitectura e ingeniería y capataces de obra no identificando en que sistema se
esta trabajando. Los dos métodos que establece la norma ISO son los que
comentamos a continuación.
PROYECCIONES DEL DIBUJO DE CONSTRUCCIÓN.
En el dibujo de construcción parece a primera vista que se mezclan ambos tipos de
proyecciones, pero no es así, si nos fijamos en las siguientes reglas:
Para los edificios completos se emplean, según la norma UNE 1-132-75, concuerda
con la norma ISO-2-594 “Planos de edificios métodos de proyección” La presente
norma define los métodos de proyección aplicables a los planos de edificios y fija
los símbolos relativos a cada uno de ellos los dos sistemas siguientes:
Proyección ortogonal directa.
La proyección ortogonal directa es la representación
de un objeto obtenido por la intersección con un plano de las líneas de proyección
perpendiculares a ese plano. La vista representa el lado del objeto que esta
colocado delante del dibujante. La proyección ortogonal directa es le método
utilizado habitualmente.

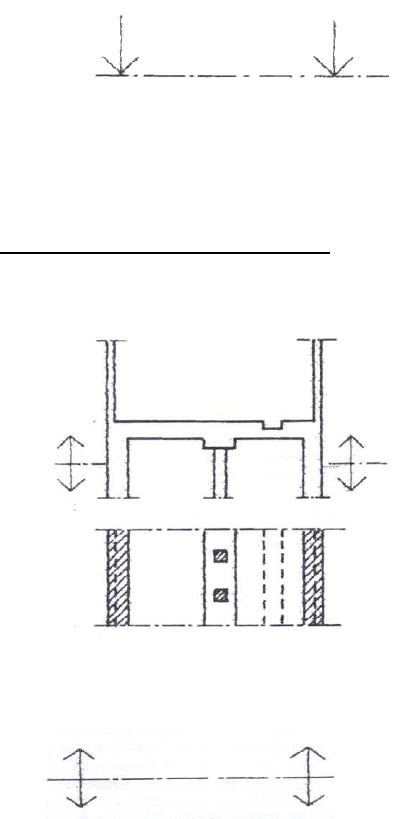

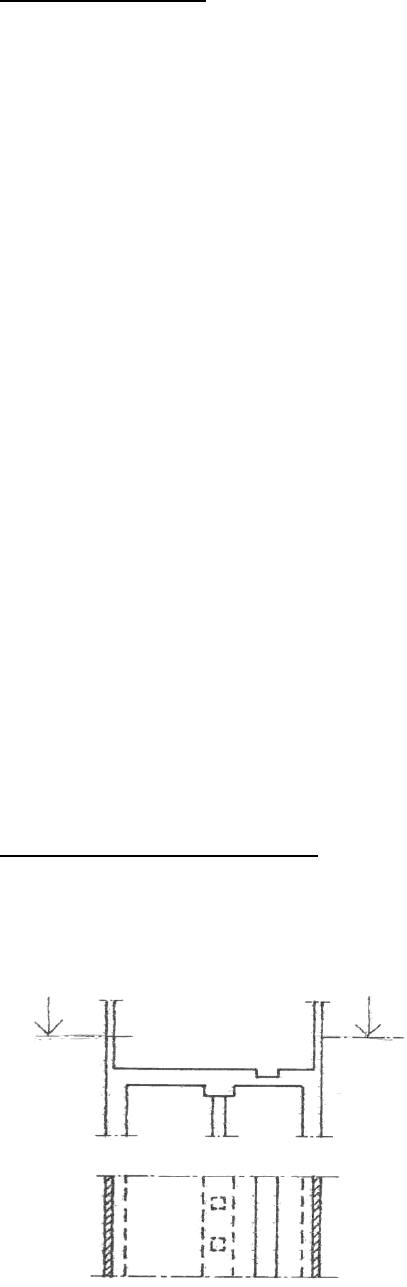

Figura 1.- Sección en proyección ortogonal directa.
Figura 2.- Sección en proyección ortogonal directa. Símbolo Proyección ortogonal
reflejada.
Proyección ortogonal reflejada: es la representación de la imagen de un espejo de
un objeto cuando el espejo esta situado paralelamente a los planos horizontales de
corte de ese objeto reflejada.
Figura 3- Sección en proyección ortogonal reflejada
Figura 4- Sección en proyección ortogonal. Símbolo
Utilizando la norma IRAM 4525-1986, La que se basa en la IRAM 4511-1966 y 4525
1954 que fue cancelada. Las cuales hacen referencia a 4526 símbolos de
convenciones para edificios y 11535- elementos de edificios.
Analizando estas normas y las ISO establecemos las siguientes reflexiones:
1-Objeto:
Establecer características, condiciones comunes y particulares de los elementos y
formalidades para emplearse en planos de construcción de edificios.
2-Especificaciones generales:
a) Contenido: contenido de las distintas plantas de cada nivel de la construcción,
desde la planta de fundaciones hasta la planta de la estructura más elevada
indicando los elementos estructurales con su correcta identificación.
b) Diagramación y designación: ubicando la planta del nivel mas bajo en la parte
inferior izquierda en filas de izquierda a derecha de abajo hacia arriba.
c) La base de la planta con la línea municipal, siguiendo exactamente la ubicación
del plano de arquitectura.
d) Componentes estructurales: todos los componentes estructurales tendrán su
denominación en correspondencia a su representación convencional y su notación
será dada a partir de la base de la planta izquierda a derecha, en forma ascendente.
e) Debajo del dibujo de platas se colocara su titulo con su denominación y el prefijo
“sobre”.
f) Las escalas a utiliza serán: 1/100; 1:50, 1:75, y en detalles 1:20; 1/10; 1/25.
3-Tipos de dibujo a utilizar en los planos componentes:
• Líneas según IRAM- 4502
• Cotas: unidad de medida [m] en hormigón. Metálicas [mm]
o Ubicación abajo del dibujo y a la derecha en planta.
o Ubicación abajo del dibujo y a la izquierda en detalles.

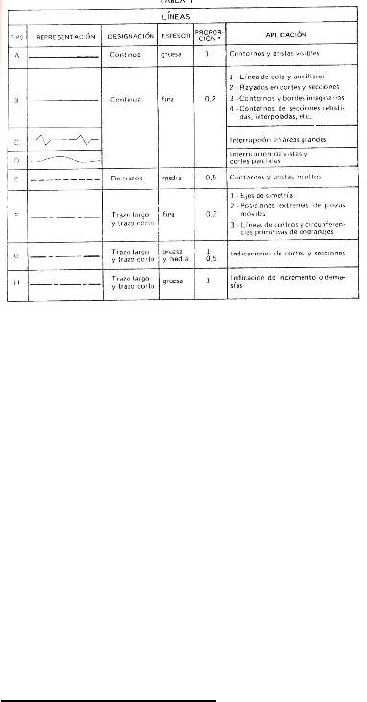

Figura 5- Líneas según IRAM- 4502
4. sentido de rebatimientos: en detalles de armaduras y secciones en planta:
Giro antihorario y hacia arriba en armaduras horizontales. Ídem en armaduras
verticales.
La norma IRAM no habla de los símbolos específicos que debemos usar en planos
de estructuras, los mismos han surgido de la experiencia de profesionales y se han
ido trasmitiendo. Existen normas que hablan de criterios generales en la generación
de símbolos, los cuales son utilizados respetando la diagramación de los mismos los
distintos tipos de líneas y sombreados especificados según sean cortes o vistas o
contornos ocultos, con algunas consideraciones propias.
Plano de estructura.
Consta de un plano conjunto en donde se marcan todos los elementos del edificio o
subconjuntos de planos de despiece y detalles en que se despiezan los
subconjuntos.

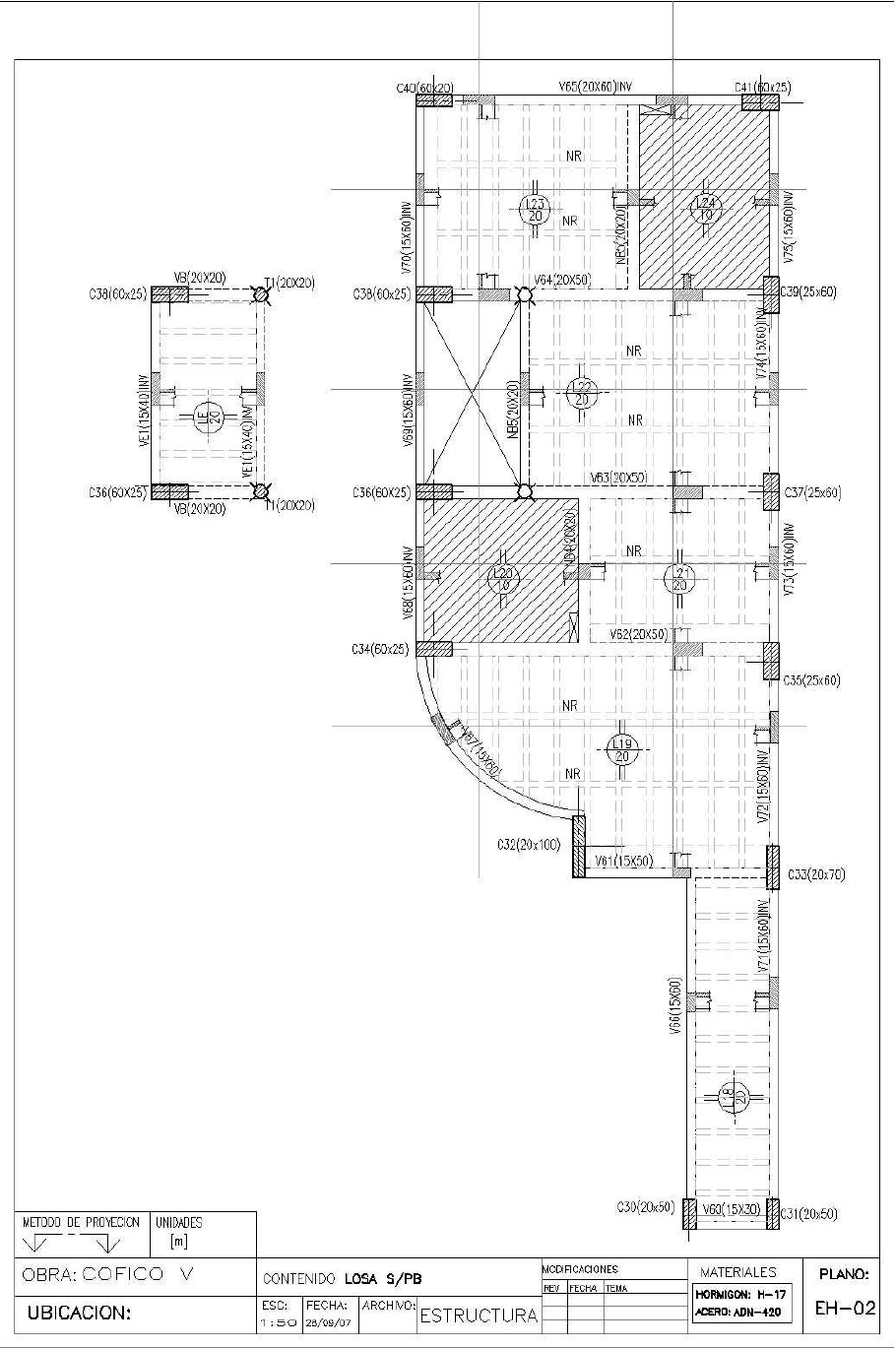

De esta forma podemos representar un plano de estructuras utilizando la proyección
ortogonal directa, que es la más utilizada en nuestro medio de la siguiente manera

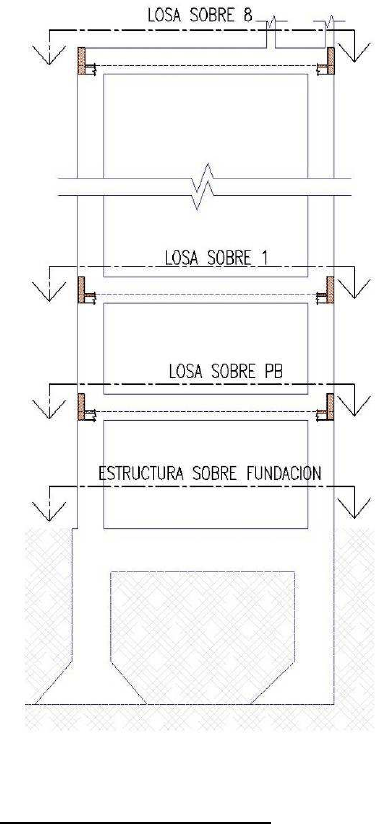

en la figura 6 lo indicamos con cortes:
De esta manera transfiriendo todos estos códigos a un caso concreto tendremos
innumerables posibilidades las cuales comentamos a continuación.
La estructura se identifica con losa o estructura sobre pb/primer piso/octavo…etc.
Sobre cada corte iremos analizando como se representan gráficamente cada uno de
los elementos.

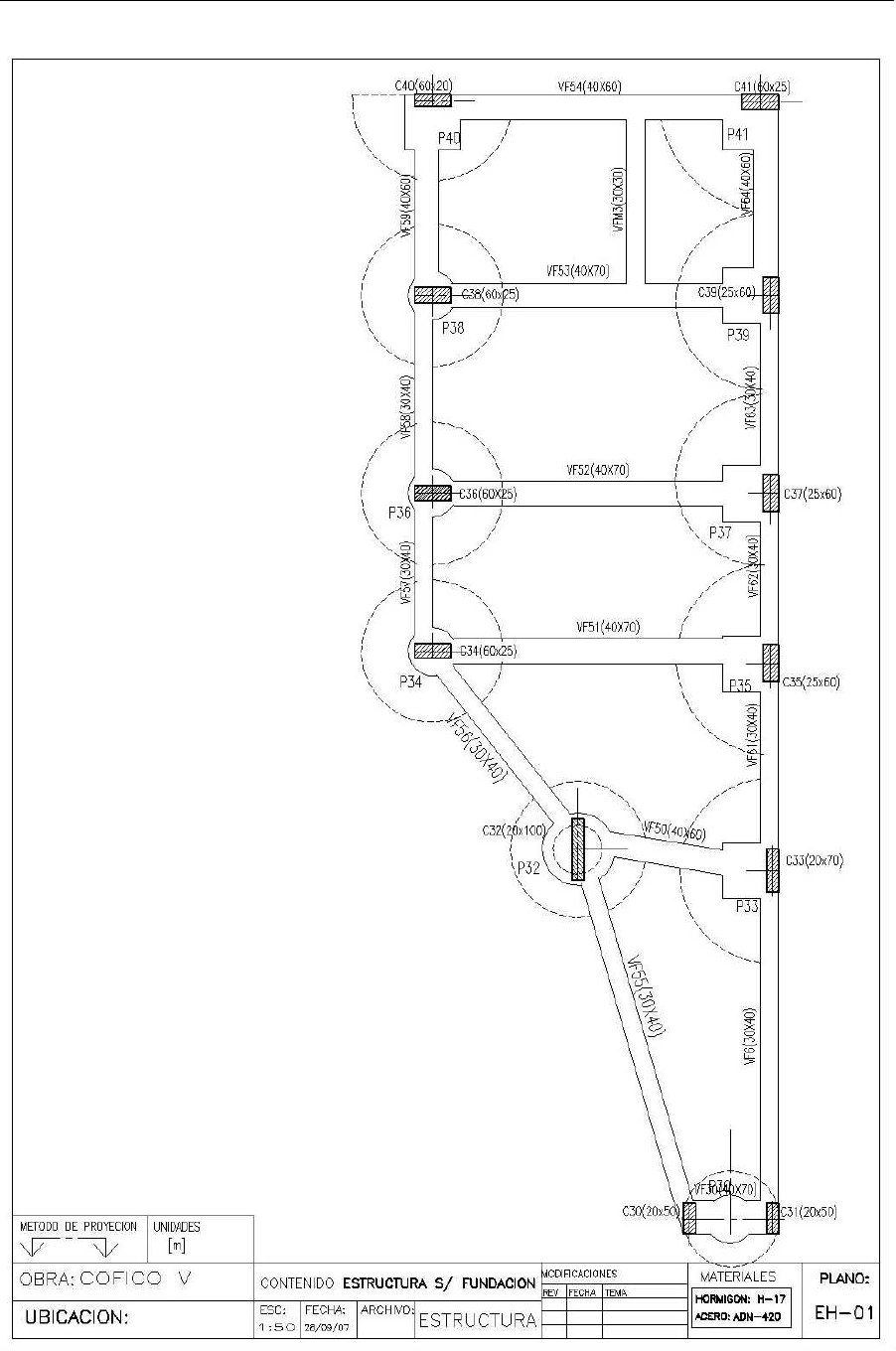

Figura 6-
Representación de vigas:
Lo primero que analizaremos serán las vigas que irán en dos tipos de líneas en vista
o proyección según sean invertidas, colgadas o incluidas dentro del espesor de losa
En la tabla Nº1 resumimos las situaciones posibles.
Las mismas se dibujaran en línea de vista fina tipo b (según IRAM 4502) si son de
borde o invertidas, si son colgadas serán tipo e de trazos pero con un espesor igual
al de vista.
Mientras que los contornos de secciones rebatidas lo harán en línea tipo a de un
espesor superior y los rayados de corte de secciones línea tipo b fina.

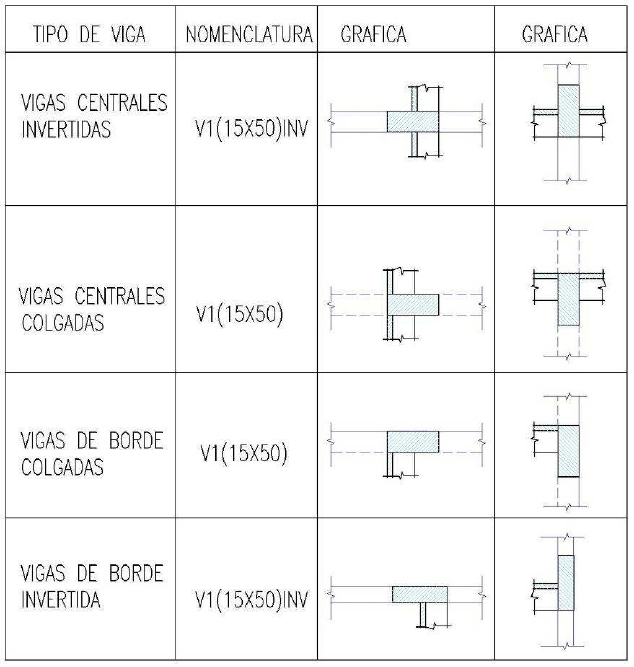

Tabla Nº1
Representación de columnas y tabiques:
Las columnas y tabiques como elementos de secciones, línea continua y espesor
0.4-0.6 y su interior rayado a 45 grados si son cortados con línea tipo b espesor fino.
Las columnas y tabiques como elementos de secciones línea oculta tipo e y espesor
0.4-0.6 y su interior sin sombreado si no son cortados, es decir columnas y tabiques
que llegan a la losa.
Las columnas y tabiques como elementos de secciones línea continua y espesor
0.4-0.6 y su interior rayado a 45 grados si son cortados y nacen en la losa, para
diferenciar este caso se le agrega la leyenda nace y un símbolo de cruz
Tensores: según como se encuentre ubicado en planta con el mismo criterio de
columnas.

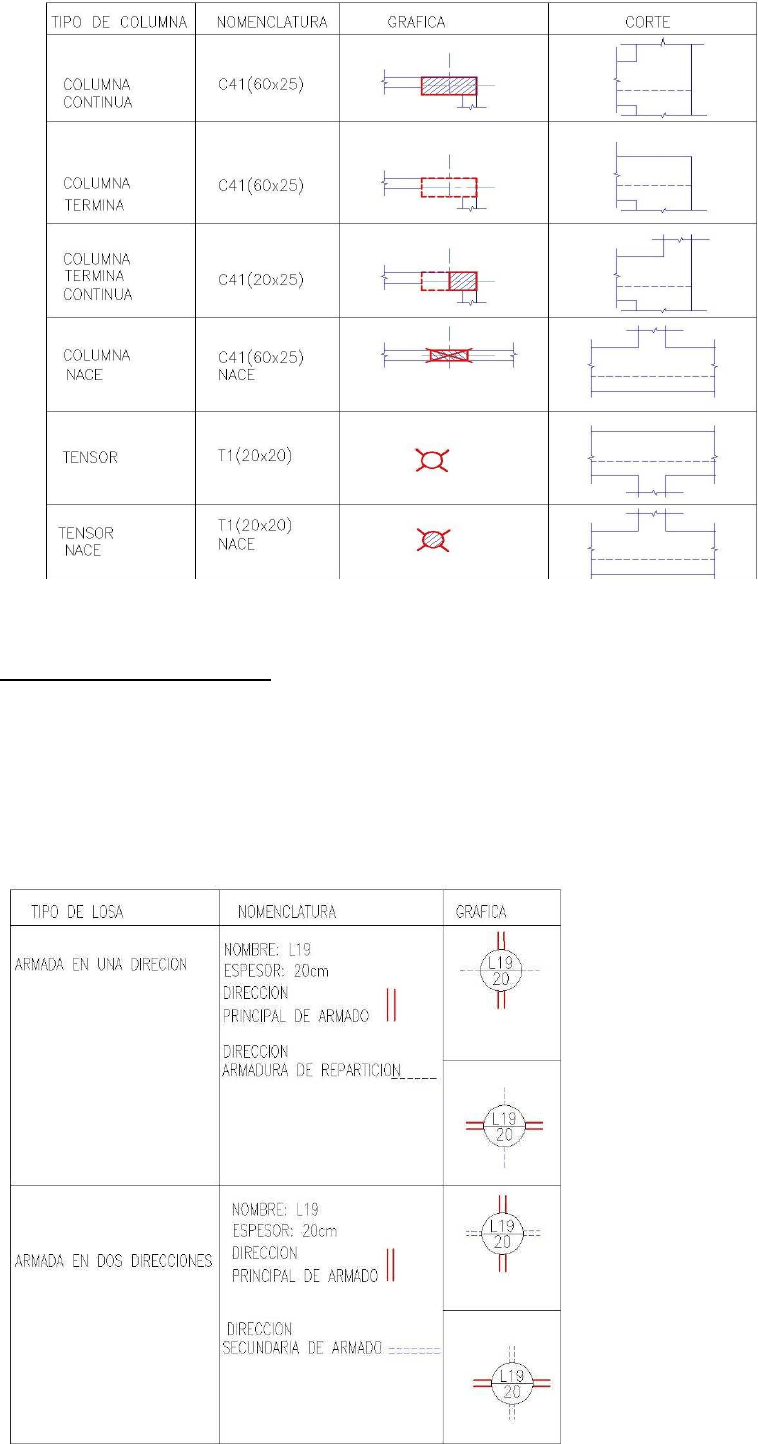

En la tabla Nº2 resumimos las situaciones posibles.
Tabla Nº2
Representación de losas:

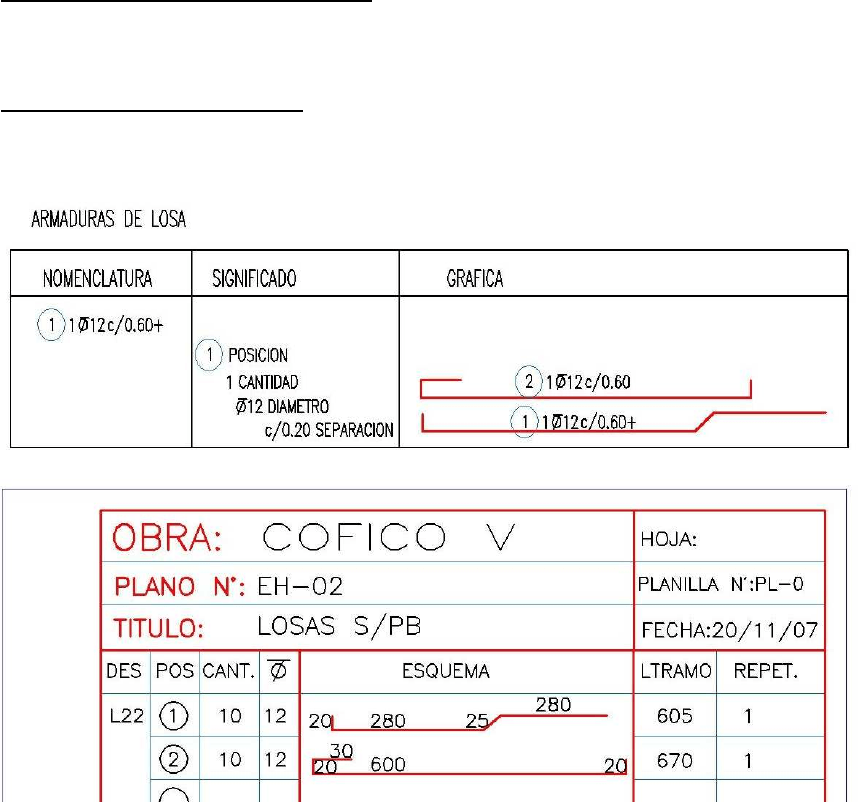

Losas, se identifican con los siguientes símbolos:
En donde las dos líneas continuas significan dirección de armadura principal, y las
de contorno oculto dirección secundaria indicando la posición de la armadura.
Además del espesor e identificación de la losa. En la tabla Nº3 resumimos las
situaciones posibles.
Tabla Nº3
Identificación de vigas y columnas:
Se enumeraran desde abajo hacia arriba y desde izquierda a derecha, y deberán
tener las secciones entre paréntesis.
Identificación de armaduras:
Indicando posición, para confección de posterior planilla de doblado, cantidad,
diámetro comercial y separación.
En síntesis presentamos los 4 cortes realizados en la figura 1 dando origen a los
cuatro planos de planta, siguiendo los lineamientos indicados en las tablas y grafica
sugerida.
ESTRUCTURA SOBRE FUNDACION
ESTRUCTURA SOBRE PB

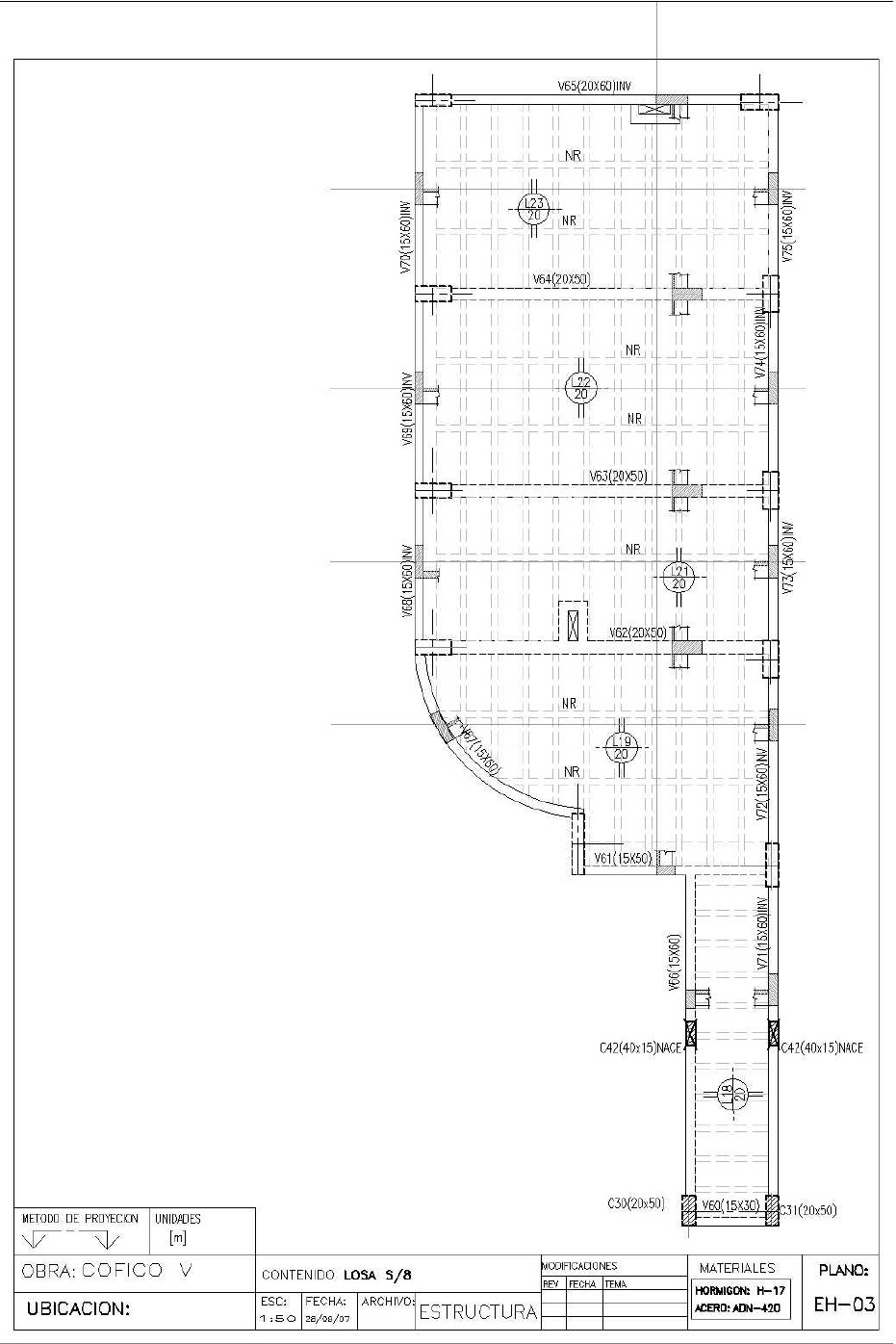

ESTRUCTURA SOBRE 8

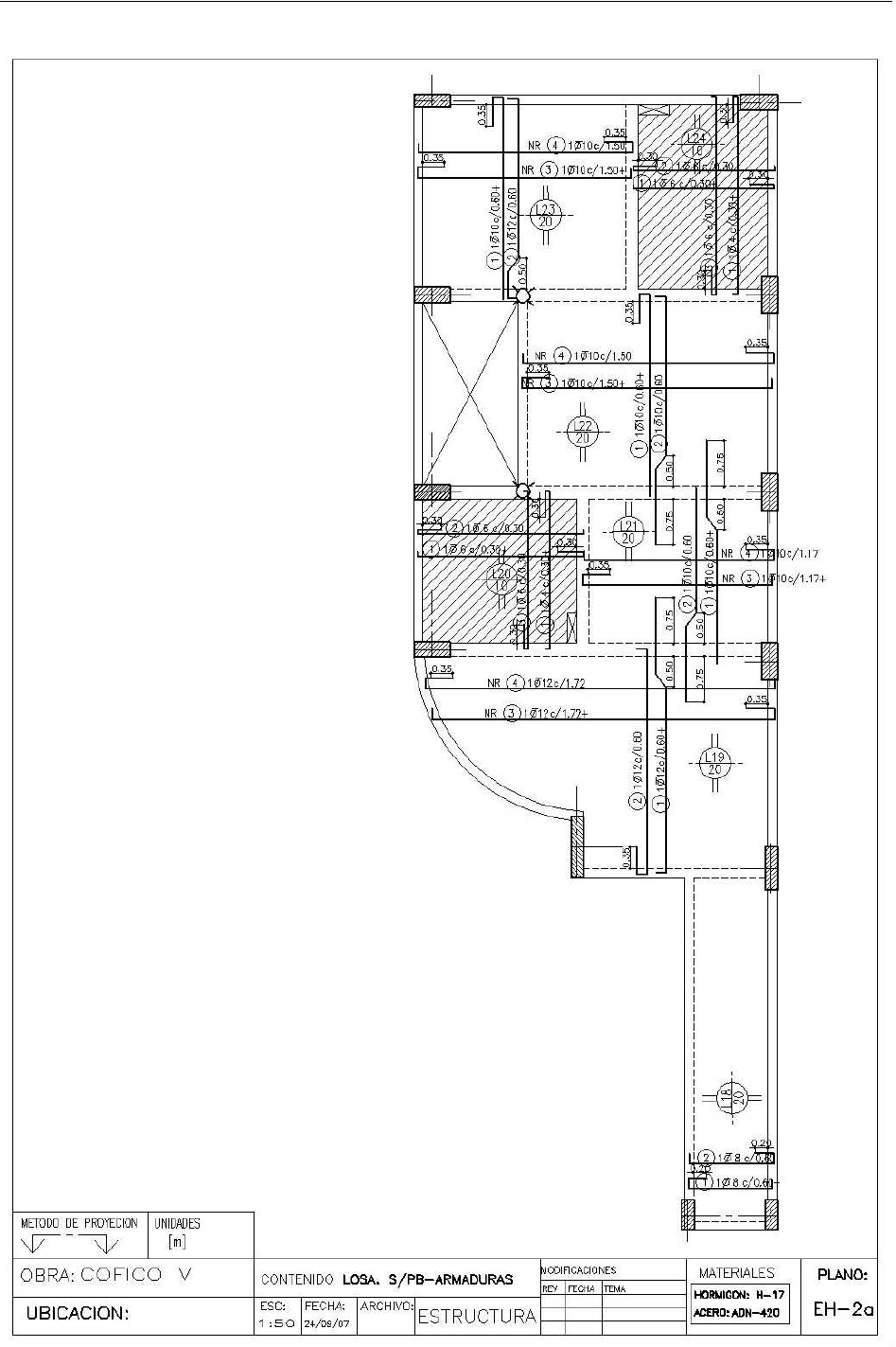

ESTRUCTURA SOBRE PB-ARMADURA
Cotas
Las cotas deben guardar una relación de tamaño. Todos los puntos del plano deben
estar acotados, si es posible, una sola vez. Las cotas no tienen porque llevar la
unidad. Si no la llevan deben indicarse las unidades encima del rotulo.
Si existen 2 tipos de unidades hay que especificar donde están unas y otras.
Escalas
Se emplean siempre de reducción y están normalizadas por la norma Iram
Las escalas recomendadas son: 1/100-1/50en plantas en detalles 1/20-1/25-1/10
Para las cifras de cota en la escritura, deben emplearse los números
normalizados.
En dibujo de construcción de hormigón se suelen emplear además metros o
centímetros y se coloca siempre la unidad junto a la escala. En general las
medidas mayores del metro se ponen en metros y las menores en cm. Cuando se
utilizan ambas unidades a la vez se emplea el símbolo X como extremo de línea de
cota en las unidades de metro.
Simbologías
Siempre debemos indicar la simbología de lo que usamos. La simbología no está
normalizada. Con esto, se debe aclarar con referencia lo que es el símbolo.
IV-CONCLUSIONES
La confección de ese trabajo fue la clara utilización del método de proyección
ortogonal directo que es el que se utiliza en nuestro medio profesional. Como la
connotación de todas sus simbologías y formas de representación grafica derivadas
de la aplicación de dicho método, para lograr una clara interpretación y generar un
idioma común entre ingeniero-arquitecto-capataz
También tiene como intención hacer una reflexión de la carencia de una norma que
unifique y contemple los distintos símbolos que hoy se están utilizando en distintos
estudios profesionales y esto hace que muchas veces la interpretación entre los
actores de un proyecto no sea la mas adecuada y de esta forma sentar bases para
tratar de unificar en la mayor medida posible los distintos símbolos que hasta la
actualidad se utilizan.
Es posible que no estén aquí contemplados los dos métodos de proyección y todos
los casos que se puedan brindar en nuestro medio profesional, en este caso es
posible que el mismo de origen a otros trabajos en los que se puedan evaluar otras
alternativas y definir con cual de los dos métodos de proyección es de mayor
conveniencia en nuestra practica profesional.
Y por ultimo hacer extensivo estos lineamientos a los programas de cálculo con
posterior graficación de planos de estructuras de hormigón, con el fin de facilitar el
lenguaje grafico entre profesionales de la misma área.
V-REFERENCIAS BIBLIOGRAFICAS
IRAM 4501-1
Dibujo tecnológico. Métodos de proyección. Parte 1: Generalidades.
Estado: Vigente
Fecha de entrada en vigencia: 1/2/2001
IRAM 4502-21
Dibujo tecnológico. Principios generales de representación. Parte 21: Preparación de
líneas para sistemas de CAD (diseño asistido por computadora).
Estado: Vigente
Fecha de entrada en vigencia: 7/12/2006
IRAM 4502-23
Dibujo tecnológico. Principios generales de representación. Parte 23 - Líneas para
dibujo de construcciones.
Estado: Vigente
Fecha de entrada en vigencia: 9/5/2008
IRAM 4525
Dibujo técnico. Representación en planos de construcción de edificios.
Remplaza a IRAM 4511-1966
Normas IRAM 4525-1954
Estado: Vigente
Fecha de entrada en vigencia: 7/11/1986
IRAM 4526
Dibujo técnico. Símbolos para artefactos y accesorios empleados en la construcción
de edificios.
Estado: Vigente
Fecha de entrada en vigencia: 4/7/1986
IRAM 4557
Dibujo técnico. Construcción e ingeniería civil. Representación simbólica de las
armaduras para hormigón.
Estado: Vigente
Fecha de entrada en vigencia: 7/4/1989
IRAM 4558
Dibujo técnico. Construcción e ingeniería civil. Programa de barras para armaduras.
Estado: Vigente
Fecha de entrada en vigencia: 7/4/1989
IRAM 11535 Elementos de edificios
ISO 2-594-(1972) Métodos de Proyección
UNE 1-132-75(1975) Métodos de Proyección
057.pdf
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
Descargar
Estamos procesando este archivo...
Lamentablemente la previsualización de este archivo no está disponible. De todas maneras puedes descargarlo y ver si te es útil.
