ESTABILIDAD ESPACIAL
CONFIGURACIÓN DEL MECANISMO RESISTENTE

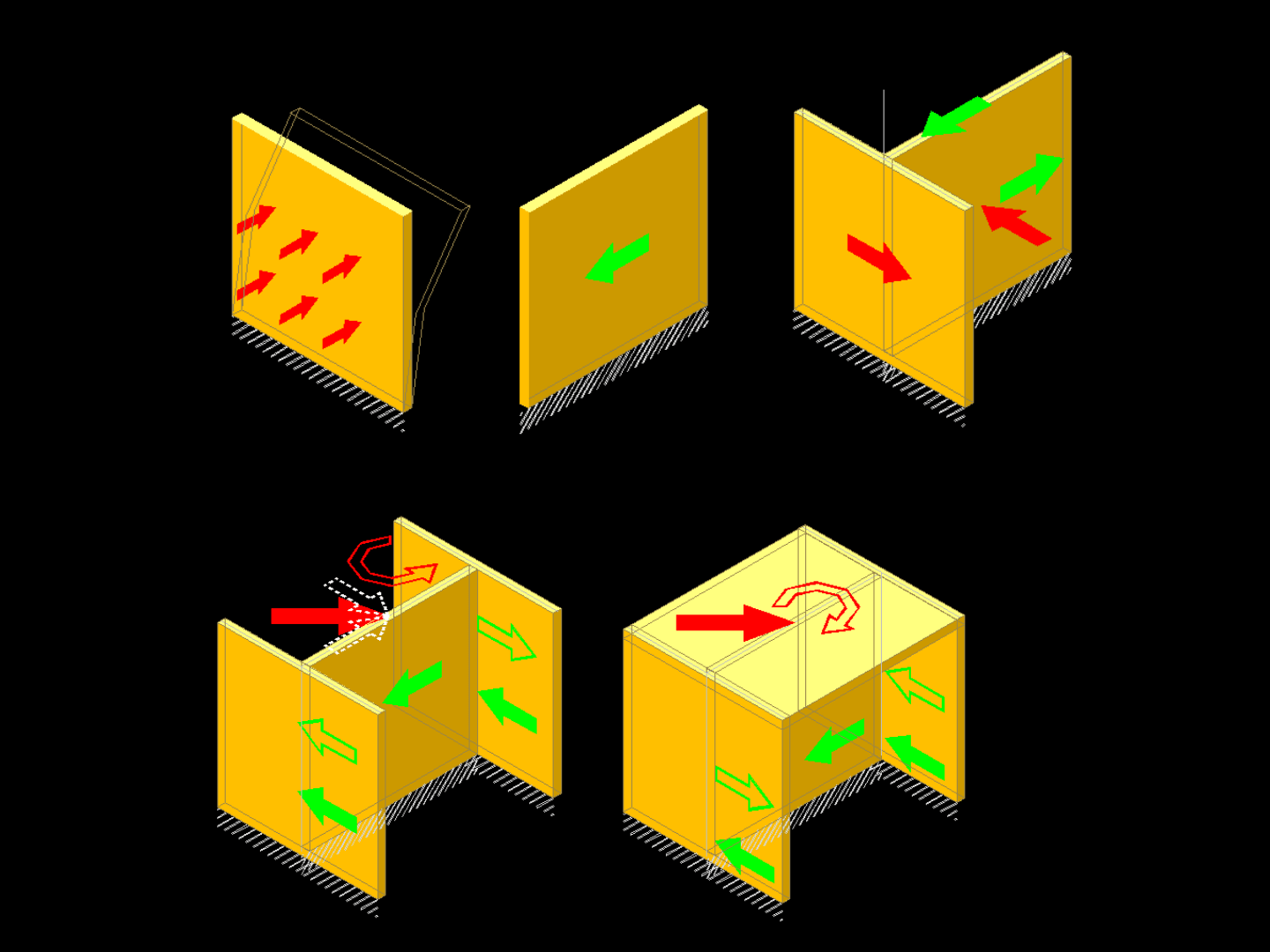

Condiciones mínimas de estabilidad
Como criterio general para lograr la estabilidad de un edificio frente a la acción de
cargas gravitatorias y cargas laterales (viento, sismo), es necesario contar con un
mínimo de planos resistentes.
• tres planos verticales, no todos ellos paralelos ni concurrentes
• un plano superior perfectamente anclado a los planos verticales anteriores
Criterio estructural:
Condición que permite tomar decisiones que involucren a la estructura a través de los
conceptos de equilibrio, deformación, resistencia y sinergia con la arquitectura.
g
1
2
3
4
2
1
2
3
4
v
mecanismo posible para pequeñas dimensiones elementos intermedios cuando aumenta la escala
EFICIENCIA SEGÚN EL TIPO
ESTRUCTURAL Y LUCES A CUBRIR
Para cada tipo estructural decae la eficiencia cuando aumenta el tamaño de la estructura
q cubierta sobre
VIGA RETICULADA
q cubierta sobre CORREA
q
cub
(kg/ m
2
) x sep entre correas (m) = q (kg/m)
q
correas
(kg/ m
) x sep entre vigas (m) = q (kg)
v
pp col
col
col
pp base
t
BASE
RA = RB = q
correas
x l / 2
ACCION DEL VIENTO
q
v
= kg/m
2
A= q
v
L x d = kg
q
v
x s = q
v
L = kg/m
A
MECANISMO RESISTENTE PARA CARGAS DE VIENTO
ESTRUCTURA DE FACHADA
1 - MENSULAS
1m
ACCION DEL VIENTO
q
v
= kg/m
2
MECANISMO RESISTENTE PARA CARGAS DE VIENTO
ESTRUCTURA DE FACHADA
1 - MENSULAS
A/2
A
A
A
A
RH
RV RV
s
A/2
A/2
A
A
A
A
RH
RV RV
s
MECANISMO RESISTENTE PARA CARGAS DE VIENTO
ESTRUCTURA DE FACHADA
1 - MENSULAS
A/2
1999, Edimburgo, Escocia - Michael Hopkins & Asoc. – Ove Arup
DYNAMIC EARTH CENTRE
ESTRUCTURA DE FACHADA
2 – VIGAS
MECANISMO RESISTENTE PARA CARGAS DE VIENTO
ACCION DEL VIENTO
A
RH
RH
A
A
A
A/2
A/2
HOK Sport Ltd, Studio Zoppini Associati -Buro Happold Ltd., MCS Associati
OVAL TORINO 2006
A
RH
RH
A
A
A
A/2
A/2
OVAL TORINO 2006
